Прокладка кабеля в открытом коробе начинается с разбора всего маршрута, а не с выбора ближайшего типоразмера. На прямом участке кабели могут лежать свободно, но возле двери, в углу или в месте ответвления тот же короб окажется тесным. Полезное пространство уменьшают замок крышки, перегородки и фасонные детали, а каждому кабелю требуется допустимая геометрия изгиба.
Трассу рассматривают как связанную систему: положение на стене, состав линий, повороты, переходы, основание и крепеж должны соответствовать друг другу. Для сложного маршрута можно заказать проектирование и монтаж трассы с подбором совместимой серии кабель-каналов, распределением линий по отсекам и проверкой наиболее тесных углов, ответвлений и переходов.
Компактная последовательность проектирования:
Трасса у плинтуса обычно меньше заметна, но оказывается в зоне повседневного воздействия. Ее могут задевать обувью, ножками мебели, пылесосом или предметами при перестановке. Низкое положение также усложняет доступ к крышке после установки шкафов и диванов. Если соединение или ответвление окажется за тяжелой мебелью, обслуживать такой участок будет трудно.
На стене крышку проще осматривать и снимать, пока маршрут не перекрыт облицовкой, полками или встроенной мебелью. Здесь важна согласованность трассы с дверными и оконными проемами: прямой участок быстро превращается в последовательность подъемов, углов и коротких перемычек. Короб возле прохода располагают так, чтобы его не задевали дверным полотном, наличником и переносимыми предметами.
Потолочное положение освобождает нижнюю часть стены, но усложняет укладку и последующее добавление линий. Риск смещения пучка к крышке возникает, если предусмотренные системой удерживающие элементы отсутствуют, установлены неправильно или не подходят для выбранной конфигурации. При корректном выборе штатных держателей нагрузка воспринимается конструкцией так, как предусмотрено для данного положения монтажа. Отдельно учитывают массу заполненной трассы, материал основания и способ крепления.
На плане отмечают не только начало и конец линии, но и места, где крышку потребуется открыть, установить ответвление или заменить кабель. Подходящее положение должно защищать короб от ударов, оставлять доступ для обслуживания и позволять пройти проемы без нагромождения тесных поворотов.

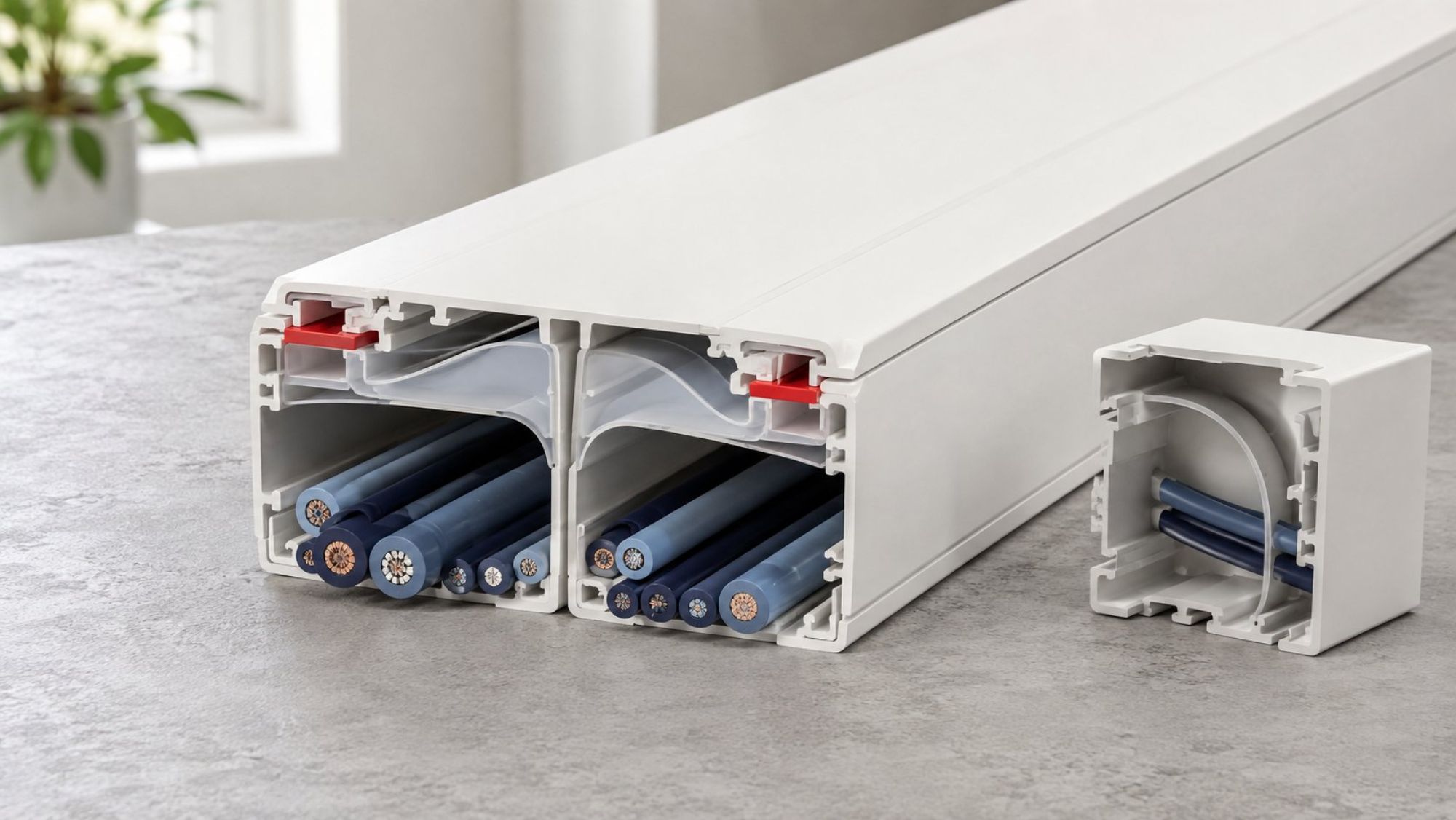

Размер в названии короба описывает его габарит, но не гарантирует такое же свободное пространство внутри. Часть сечения занимают стенки, ребра, направляющие перегородок и элементы замка. Если крышка заходит внутрь корпуса, кабели не должны попадать в зону ее фиксации. Поэтому профиль выбирают по рабочей емкости конкретной секции, а не только по наружным размерам.
Для расчета составляют перечень кабелей, фиксируют их наружные диаметры или размеры сторон и сопоставляют результат с внутренними размерами и таблицами емкости выбранной системы. Для плоского или овального кабеля дополнительно отмечают ориентацию, возможность укладки без скручивания и место, которое он занимает рядом с другими линиями.
Заполнение проверяют по отдельным участкам и отсекам. Свободное место в одном отсеке не компенсирует тесноту в другом. Рабочая полость угловой детали, перехода, ответвления или встроенного электроустановочного элемента может отличаться от пространства прямого профиля.
Чтобы не вести разрозненные заметки, маршрут сводят в одну проверочную таблицу. Каждая строка описывает участок между двумя изменениями геометрии или состава линий.
| Поле проверки | Что зафиксировать |
|---|---|
| Участок | Начальную и конечную точки, положение короба и место изменения направления |
| Типы кабелей | Назначение каждой линии и будущие кабели, для которых предусматривается резерв |
| Наружные размеры | Диаметр либо размеры сторон каждого кабеля с учетом его ориентации |
| Отсек | Секцию для каждой линии и непрерывность разделения до точки подключения |
| Рабочая емкость прямого профиля | Доступное пространство выбранной секции без зоны замка, ребер и перегородок |
| Фасонный элемент | Тип угла, ответвления или перехода и его фактическую рабочую полость |
| Паспортный радиус | Допустимую геометрию изгиба каждого кабеля в наиболее тесном узле |
| Способ крепления | Основание, крепеж и штатные элементы удержания пучка |
| Остаточный резерв | Какой кабель пройдет через участок и следующий фасонный элемент без перестройки трассы |
Проверку начинают с прямого профиля, затем для той же строки рассматривают фасонный элемент и способ удержания кабелей. Если рабочей емкости хватает на прямой секции, но не хватает в углу или переходе, участок считают непрошедшим проверку. После условного добавления резервной линии расчет повторяют для каждого отсека.
Кабели должны укладываться без принудительного прижатия к стенкам и замку. Возможность закрыть короб с усилием не подтверждает правильность выбора: пучок не должен деформировать профиль или мешать штатной фиксации крышки.
Соседство линий разного назначения связано с электробезопасностью и электромагнитной совместимостью. Допустимость совместной прокладки цепей и защита передачи данных от помех представляют разные задачи, поэтому выполнение одного условия не означает автоматического выполнения другого.
Пластиковая перегородка помогает организовать кабели, но сама по себе не разрешает совместное размещение любых цепей. Учитывают назначение отсеков, характеристики кабелей, требования к конкретным цепям, а также вводы, соединители, розетки и ответвления, где линии выходят из прямых секций.
Линии можно размещать в штатных отсеках многосекционного короба, разделять предусмотренной системой перегородкой либо вести в самостоятельных каналах. Выбранная схема должна поддерживаться углами, ответвлениями и переходами той же системы. Если в фасонной детали секции объединяются, разделение на прямом профиле не сохраняется.
Способ пересечения силовых, информационных и управляющих линий определяют с учетом требований к конкретным цепям и подключаемому оборудованию. Узел не должен повреждать оболочки, создавать недопустимые изгибы или нарушать принятое распределение линий по секциям.
На проверочной схеме каждому кабелю назначают отсек от начальной точки до места подключения. Это позволяет заранее обнаружить участок, где перегородка заканчивается, ответвление не поддерживает нужную компоновку или вывод одной линии пересекает соседнюю секцию.
Пустой короб способен образовать аккуратный прямой угол, но кабель не должен повторять его внутреннюю грань. Допустимый радиус изгиба берут из паспорта конкретного изделия: ограничения у силовых, информационных, коаксиальных и оптических кабелей могут различаться. Единого радиуса для всех типов линий нет.
Во внутреннем углу кабель проходит по плавной дуге и занимает пространство ближе к внешней части аксессуара. При плотном заполнении соседние линии могут вытолкнуть его к стенке или замку крышки. Во внешнем углу геометрия меняется, но рабочая зона для дуги также может оказаться меньше, чем кажется по контуру пустой детали.
Т-ответвление сложнее обычного поворота: часть кабелей продолжается прямо, а часть меняет направление. В точке разделения пучок расширяется и перераспределяется. Если ответвляемую линию приходится резко выводить из-под остальных, возле кромки аксессуара возникает нежелательное прижатие оболочки.
Узел проверяют с фактическим составом кабелей по рабочим размерам оригинальной детали либо на заполненном макете. Каждый кабель должен сохранять паспортную дугу без залома и принудительного прижатия. В таблице маршрута для узла отмечают самый требовательный кабель, занимаемый им отсек и положение соседних линий.
Если уложить линию удается только с усилием, применяют более свободную геометрию: увеличивают сечение участка, выбирают подходящий аксессуар совместимой серии или меняют маршрут. Произвольный вырез может оставить кромку, убрать удерживающий элемент и изменить конструкцию системы.
Обход двери обычно состоит из подъема, участка над проемом и спуска. На небольшой длине появляются несколько углов, а неточности стыков суммируются. Если вертикальные участки не параллельны, корпус приходится подтягивать крепежом. После укладки кабелей к внутреннему напряжению профиля добавляется давление тесно уложенного пучка, и крышка может фиксироваться неравномерно.
Сначала размечают геометрию всего обхода с учетом размеров штатных аксессуаров, затем отрезают прямые профили. Наличник, выступ стены и зазор возле потолка могут изменить доступную длину короткого участка. Крышка не должна компенсировать ошибки разметки или несовпадение оснований.
Переход между сечениями применяют, когда магистральный короб принимает несколько линий, а дальше идет более узкая ветвь. Переходник подбирают в составе совместимой серии: он должен согласовать основания, крышки, секции и рабочие полости. При наличии перегородки заранее устанавливают, продолжается ли нужный отсек и не выходит ли кабель в общую зону.
Уменьшение сечения оценивают с фактическим составом кабелей по обе стороны перехода. Даже после ухода части линий в ответвление оставшиеся кабели могут сблизиться, изменить положение или потерять пространство для изгиба внутри фасонной детали.

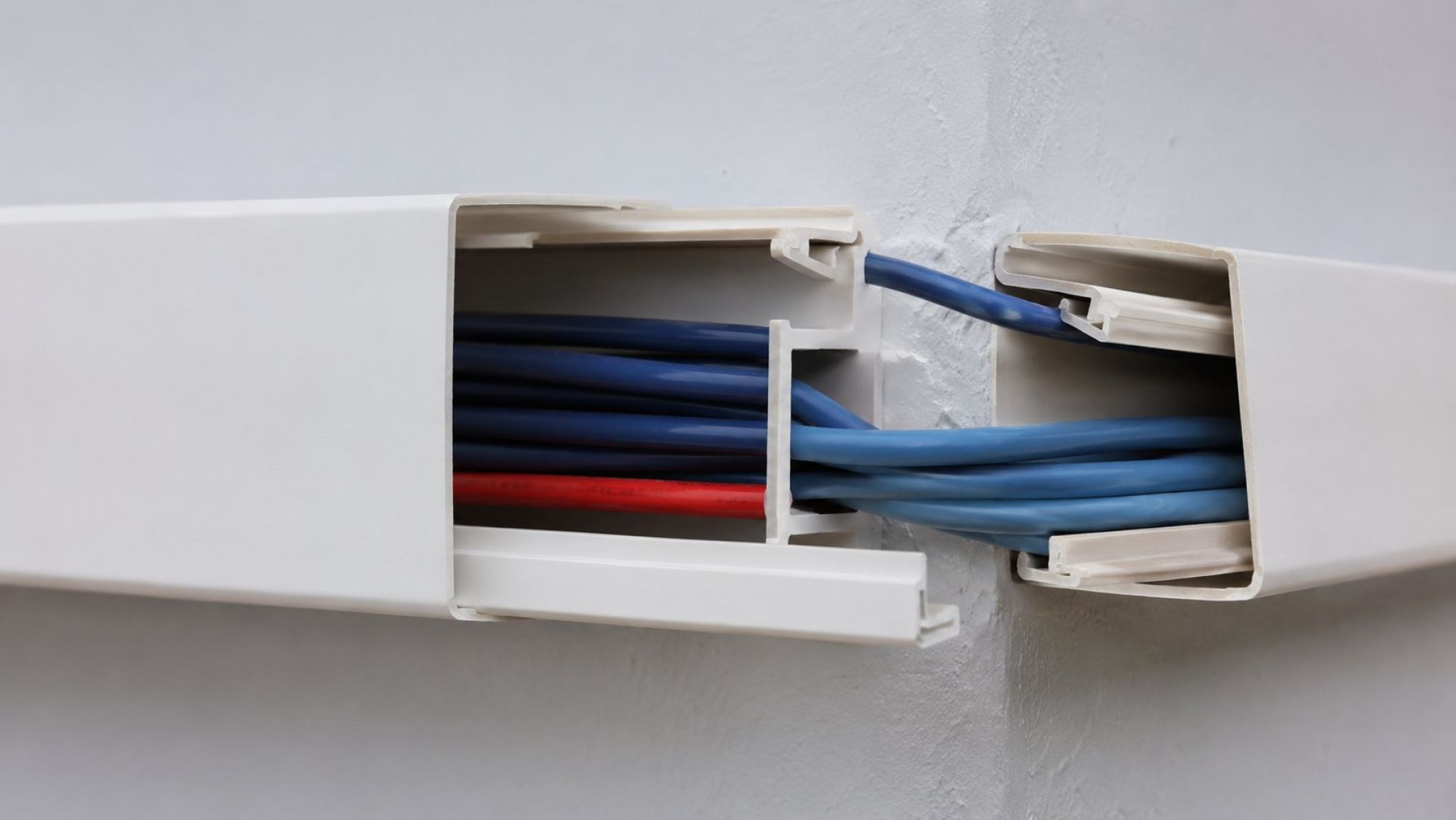

Крышка работает штатно, когда основание сохраняет проектную форму, стыки не тянут профили в разные стороны, а кабели находятся ниже зоны замка. Необходимость сдавливать стенки или удерживать пучок рукой при закрывании указывает на неподходящее заполнение либо геометрию узла.

Кабель-канал представляет собой систему из основания, крышки, соединителей, перегородок и фасонных деталей. Замок рассчитан на определенную геометрию корпуса. Перекос основания, несовместимый аксессуар или кабель в зоне защелки изменяют эту геометрию и могут ослабить фиксацию.
Перегородка организует отсеки и может поддерживать пучок, если это предусмотрено конструкцией. Считать ее дополнительным силовым креплением без подтвержденных характеристик нельзя. На вертикальных и потолочных участках используют предусмотренные для выбранной серии элементы удержания, подходящие к положению трассы и ее заполнению.
Основание должно прилегать к поверхности без волны и кручения. Неровная стена может деформировать длинный профиль при затяжке крепежа, после чего крышка фиксируется лишь на отдельных участках. Мягкий или отслаивающийся поверхностный слой также не становится надежным основанием только из-за небольшой массы пустого короба.
Крепление выбирают с учетом материала стены или потолка, конструкции профиля и массы заполненной трассы. Проверяют разрешенный для системы способ установки и особо рассматривают зоны возле углов, стыков и ответвлений, где кабели меняют направление.
Самоклеящийся слой оценивают только как предусмотренный изготовителем вариант установки с установленными для него ограничениями. Свойства чистого твердого основания нельзя автоматически переносить на пыльную, фактурную, окрашенную или отслаивающуюся поверхность. Выбранное крепление должно удерживать заполненный канал, а не только пустой профиль сразу после установки.
Заявленные пожарные характеристики пластика относятся к конкретному изделию и условиям, для которых они подтверждены. Они не заменяют проверку допустимости всей конструкции на выбранном основании. Корпус, крышка, перегородка и фасонные элементы могут входить в одну систему либо иметь отдельные ограничения применения.
Внешнее сходство не подтверждает взаимозаменяемость. Пластиковые профили разных серий могут иметь различные области применения, внутреннюю геометрию и набор аксессуаров. Отсутствие видимых металлических элементов также само по себе не определяет допустимый способ прокладки.
До монтажа устанавливают обозначение серии, область применения и пожарные характеристики фактически используемой комплектации. Если конструкция предусматривает дополнительное основание, разделительный слой или другое решение для поверхности, свойства одного короба не отменяют это условие.
Допустимость монтажа определяют с учетом материала основания, типа кабеля, назначения помещения и действующих требований пожарной безопасности и электромонтажа. Отдельно оценивают вводы, отверстия, стыки и проходы через конструкции: характеристики прямого профиля нельзя автоматически переносить на произвольное сочетание аксессуаров или вручную измененный узел.
Будущий резерв определяется проходимостью всего маршрута. Новому кабелю предстоит пройти через внутренние и внешние углы, Т-ответвления, перегородки и переходы. Если в одном из узлов линию можно разместить только после сильного смещения существующего пучка, практической возможности расширения нет.
Назначение будущей линии желательно определить заранее. Добавление силового кабеля и линии связи по-разному влияет на распределение отсеков и электромагнитную совместимость. Свободное место в одной секции нельзя автоматически использовать для линии другого назначения, особенно если нужный отсек не продолжается внутри аксессуаров.
Для проверки в таблицу маршрута добавляют условный будущий кабель с его наружным размером, отсеком и паспортным радиусом. Затем последовательно проходят прямые участки, углы, ответвления и переходы. На ответвлении оценивают вход в нужную ветвь, на переходе — место после уменьшения сечения, а возле оборудования — возможность вывода без резкого перегиба.
После условного добавления линии проверяют всю компоновку: крышка должна закрываться штатным замком, кабели — оставаться в предназначенных секциях, удерживающие элементы — сохранять свое положение, а повороты — допустимую геометрию. Остаточный резерв записывают не как свободную площадь, а как конкретную линию, способную пройти через весь маршрут.
Такая проверка может привести к выбору более крупного короба, другой схемы секций или изменению маршрута. Итоговую конфигурацию определяет наиболее ограниченный узел: тесный угол, ответвление, переход или участок, где выбранное разделение линий невозможно сохранить.
При заказе проектирования и монтажа результатом становится согласованная схема трассы: перечень кабелей и отсеков, совместимая серия прямых профилей и аксессуаров, способы крепления для разных оснований и проверка наиболее тесных узлов с учетом будущего расширения.
