Как читать протокол измерения сопротивления изоляции

Протокол измерения сопротивления изоляции: как читать графы и выводы

Протокол полезно читать не как таблицу с отдельными числами, а как последовательность доказательств. Сначала документ должен показать, что именно обследовали. Затем — каким прибором, в каком режиме и при каких условиях получили значения. После этого каждую строку результата нужно сопоставить с применимым критерием, а итоговый вывод — со всеми проверенными цепями.

Измерение сопротивления изоляции характеризует способность изоляции препятствовать прохождению тока. Однако даже убедительно выглядящее значение нельзя оценивать в отрыве от объекта, измеряемой пары, режима испытания и нормативного основания. Поэтому короткая отметка «соответствует» сама по себе еще не объясняет, к чему она относится и как была получена.

Формы протоколов различаются: организация может применять собственный шаблон, отраслевую форму или документ, предусмотренный конкретной методикой. Наличие или отсутствие отдельной графы нельзя автоматически считать доказательством правильности либо недействительности протокола. Важнее проверить, восстанавливается ли по документу вся логическая цепочка без догадок.

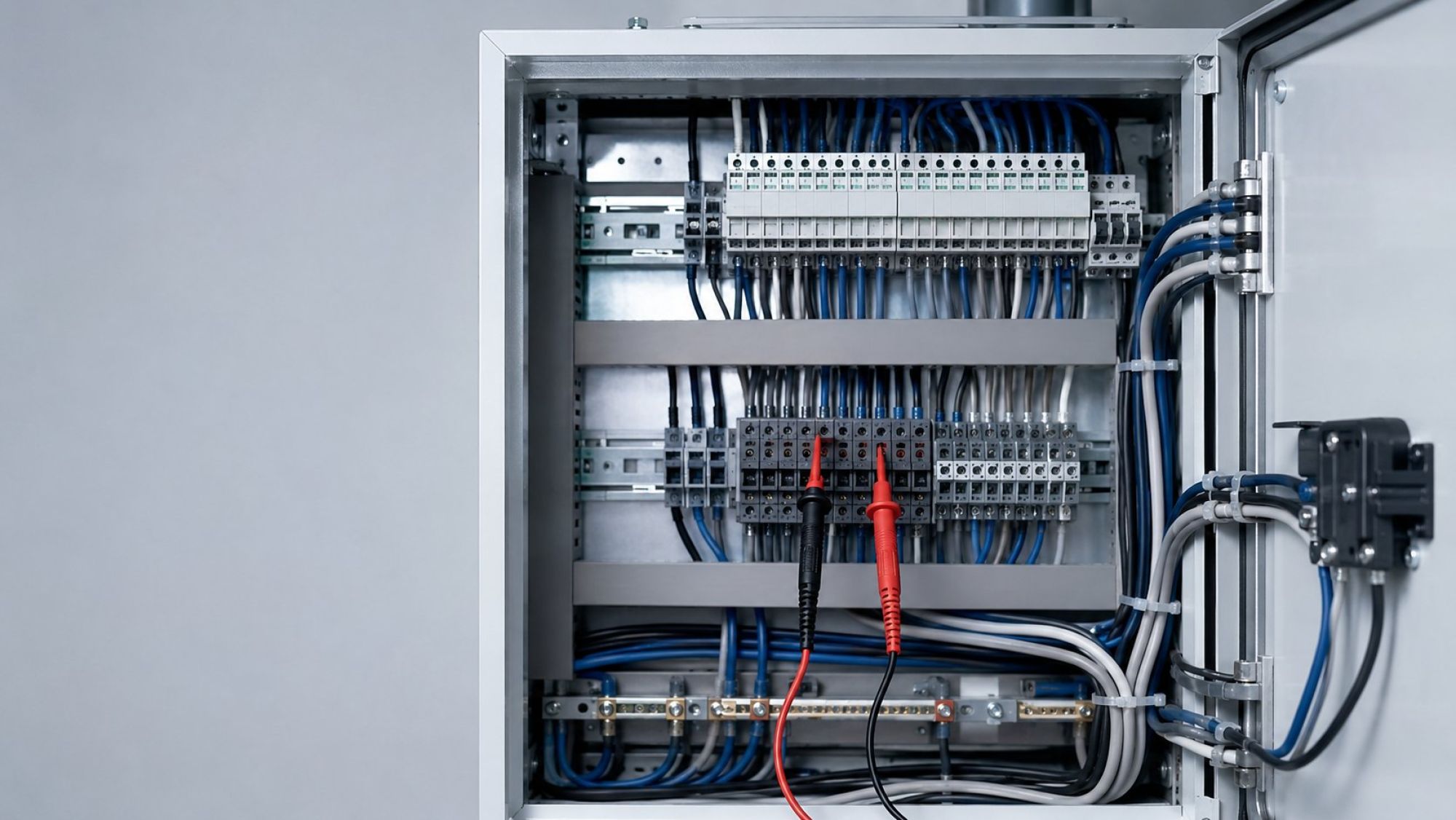

Объект и границы измерения: адрес, щит, линия и конечная точка

Первый слой протокола отвечает на вопрос: где закончились общие сведения об объекте и началось описание конкретных измеренных цепей. Адрес здания определяет площадку работ, но не показывает, какая часть электропроводки вошла в проверку. Даже названия помещения не всегда достаточно: в нем могут находиться несколько щитов, групп освещения, розеточных линий и отдельных подключений оборудования.

Прослеживаемая запись обычно строится от общего к частному: объект, распределительный щит, обозначение защитного аппарата или группы, линия, кабель и конечная точка. Это не обязательно должно быть собрано в одной графе. Часть сведений может находиться в шапке, часть — в таблице, а часть — в приложенной схеме или ведомости. Главное, чтобы обозначения совпадали между документами.

Например, запись «щит ЩР-1, группа 4, линия помещения А» позволяет найти строку на схеме значительно увереннее, чем формулировка «кабель освещения». Если используется маркировка автомата, она должна вести к конкретной отходящей линии. Если указана марка кабеля, но нет его назначения или точек подключения, одинаковые кабели легко перепутать.

Фраза «электропроводка здания» описывает объект в целом, но не раскрывает границы выполненной работы. По ней невозможно установить, обследованы ли все щиты, отдельный этаж или несколько заранее выбранных линий. В таком случае отметка о соответствии может относиться к реально измеренным строкам, однако проверить полноту охвата по одному протоколу нельзя.

Для чтения этого раздела полезно последовательно ответить на четыре вопроса:

1. Можно ли однозначно найти объект и обследованный щит?
2. Совпадают ли обозначения линий в протоколе, схеме и ведомости?
3. Понятны ли начальная и конечная точки каждой цепи?
4. Отделены ли проверенные участки от тех, которые в объем работ не входили?

Если связь разрывается, разумно запросить расшифровку обозначений или приложение, на которое ссылается протокол. Это точнее, чем самостоятельно угадывать назначение строк по номеру автомата или названию помещения.

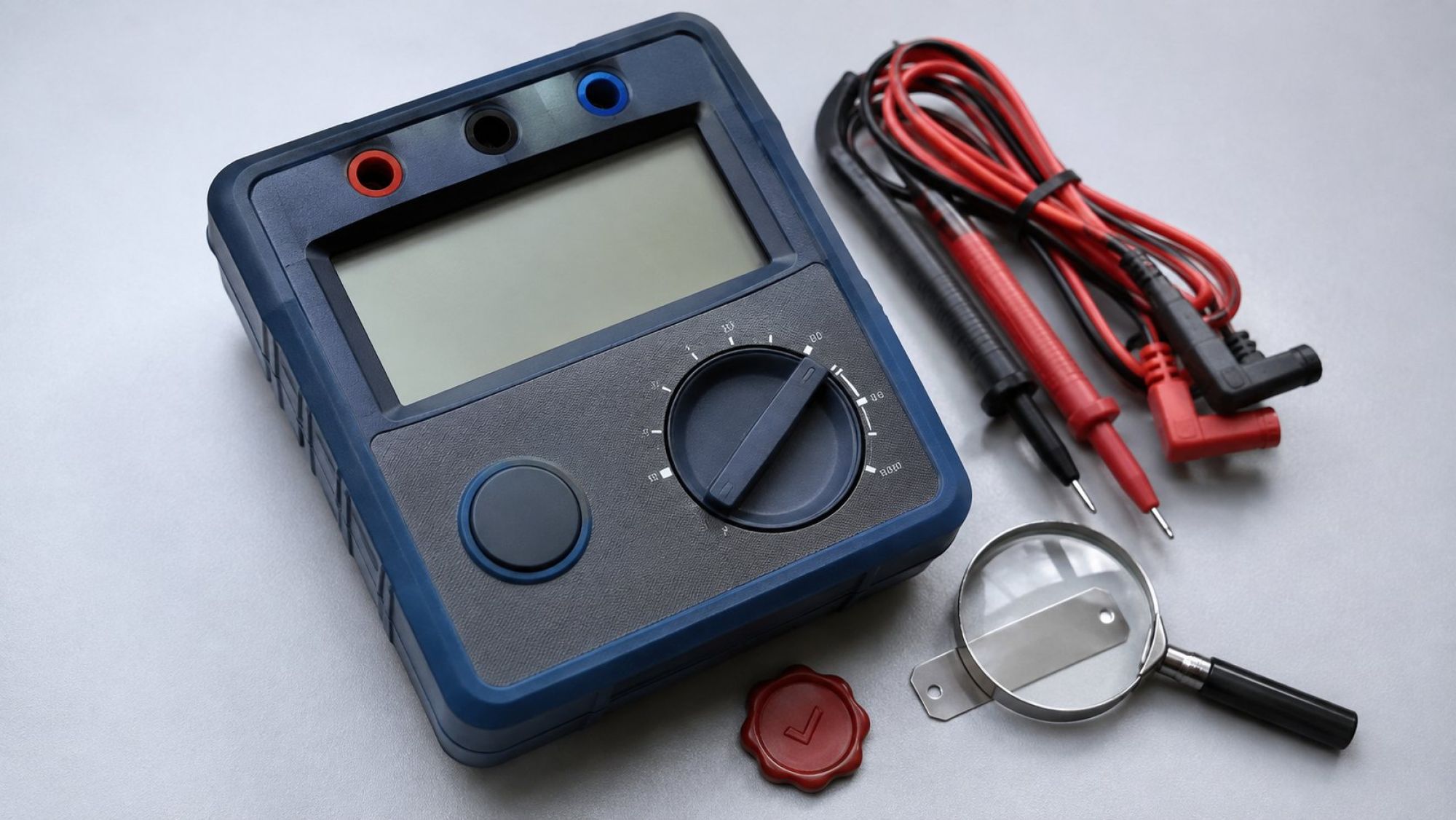

Прибор и его статус: тип, заводской номер, диапазон и поверка

Сведения о приборе нужны для привязки результатов к конкретному средству измерений. Название типа или модели показывает, какое руководство по эксплуатации следует использовать. Заводской номер отличает один экземпляр от другого и позволяет сопоставить протокол с метрологическими сведениями именно об этом приборе.

Одного слова «мегаомметр» недостаточно, если требуется проверить возможности прибора и его статус на дату работ. Полезная запись позволяет определить тип, конкретный экземпляр и представленное исполнителем метрологическое подтверждение. При подготовке к измерению также знакомятся со схемой и технической документацией обследуемой установки и проверяют исправность прибора.

Диапазон, разрешение и погрешность описывают разные свойства:

• Диапазон измерения показывает область значений, которую прибор способен отображать в предусмотренном режиме.
• Разрешение характеризует шаг отображения или наименьшее различимое изменение показаний в соответствующей области.
• Погрешность описывает возможное отклонение результата в условиях, установленных документацией прибора.

Эти характеристики нельзя подменять друг другом. Большое число разрядов на экране не означает автоматически малую погрешность, а широкий диапазон не гарантирует одинаковых характеристик на всех его участках. Их проверяют по руководству указанной модели с учетом примененного режима.

Требование к метрологическому подтверждению зависит от правового режима работ и области применения измерений. Проверку проводят последовательно: выписывают из протокола тип или модель и заводской номер, устанавливают дату измерения, затем сопоставляют эти данные с представленными исполнителем сведениями о метрологическом подтверждении конкретного экземпляра.

Если на бланке приведен номер свидетельства, записи или иного документа, следует убедиться, что он относится к тому же прибору. Если данных нет, у исполнителя можно запросить перечень примененного оборудования, карточку прибора или другие используемые им сведения. Отсутствие отдельной графы «поверка» само по себе не доказывает недостоверность протокола: информация может находиться в приложении или системе учета лаборатории. Печать организации такую проверку не заменяет.

Испытательное напряжение и длительность: параметры рядом с числом результата

Число в графе сопротивления описывает результат только вместе с режимом испытания. Испытательное напряжение выбирают с учетом типа цепи, оборудования и применимой методики. Поэтому значения, полученные при разных режимах, нельзя считать полностью эквивалентными лишь потому, что они записаны в одинаковых единицах.

Длительность или момент считывания учитывают, если это предусмотрено применимой методикой или руководством конкретного прибора. Самостоятельно назначать универсальную продолжительность нельзя. Если в двух протоколах режим и порядок считывания описаны по-разному либо не указаны, возможности прямого сравнения результатов ограничены.

Параметры могут быть указаны непосредственно в строке, в отдельной колонке, в шапке для группы однотипных измерений либо через однозначную ссылку на методику. Общая запись подходит для нескольких строк, только если ясно, что ко всем им применялся один режим. При наличии в таблице цепей разных типов единая пометка без разграничения требует пояснения.

При чтении стоит проверить, относится ли указанное испытательное напряжение к каждой конкретной строке, понятна ли единица его записи и не смешаны ли в одной колонке результаты разных режимов. Если значение сопротивления приведено, а режим нигде не восстанавливается, подтвердить корректность сопоставления с нормативным порогом затруднительно.

Температура, влажность и состояние объекта: контекст измерения в шапке и примечаниях

Температуру, влажность, состояние поверхности и сведения о подготовке цепи учитывают, когда этого требует применимая методика или документация конкретного прибора. Такие записи следует читать как контекст определенного измерения, а не как универсальный набор обязательных граф для любого протокола.

При сравнении нового протокола с предыдущим важно установить, одинаково ли зафиксированы режим, требуемые условия и сведения о состоянии или подготовке цепи. Если в одном из документов эти данные отсутствуют либо описаны иначе, прямое сравнение результатов ограничено. Само различие чисел не позволяет по протоколам установить причину изменения.

Запись условий может находиться в шапке, примечании или отдельном листе. Если документ фиксирует температуру и влажность, стоит проверить единицы, место их определения и применимость записи ко времени работ. Если описана подготовка цепи или состояние объекта, должно быть понятно, к каким измеренным строкам относится эта информация.

Строки таблицы: как связать измеряемую пару с конкретной цепью

Строку результата удобно читать слева направо как короткое предложение: какая линия проверена, между какими проводниками выполнено измерение, в каком режиме и какое значение получено. Если один из элементов отсутствует, смысл приходится восстанавливать по заголовку таблицы, легенде или схеме.

Обозначения проводников должны быть расшифрованы в самом протоколе либо в связанном документе. Буквы и сокращения нельзя толковать только по привычке: организация может использовать собственную легенду, а состав проводников зависит от конкретной цепи. Особенно важно отличать маркировку проводника от обозначения фазы, номера жилы, клеммы или точки подключения.

Для каждой строки необходимо увидеть обе стороны измеряемой пары. Запись только одного обозначения не отвечает на вопрос, относительно какого другого проводника или объединенной группы получено значение. Если несколько проводников на время испытания объединялись, это должно следовать из принятой методики или пояснения к таблице.

Число и обозначение «более» имеют разный смысл. Число выглядит как конкретное показание. Запись вида «более предела» может обозначать выход за предел отображения выбранного диапазона, но ее точный смысл проверяют по руководству конкретного прибора и выбранному диапазону. Такую отметку нельзя произвольно превращать в точное фактическое значение.

Так же внимательно проверяют единицы. Сопротивление может быть записано с приставкой к единице, и пропуск или смена приставки меняет смысл числа. В пределах одной таблицы должны быть понятны единицы всех строк: они могут стоять в заголовке колонки, рядом с каждым результатом либо быть раскрыты в примечании. Если формат записи меняется, переход должен быть обозначен явно.

Практическая проверка одной строки выглядит так:

1. Найти обозначение линии на схеме или в ведомости.
2. Установить начальную и конечную точки цепи.
3. Расшифровать оба элемента измеряемой пары.
4. Проверить режим и единицу результата.
5. Отличить конкретное показание от предела диапазона или специального символа.
6. Найти критерий, с которым сопоставлялась именно эта строка.

Если одинаковый результат повторен во множестве строк, это само по себе не доказывает ошибку: причиной может быть одинаковое отображение прибором значения вне выбранного диапазона. Протокол при этом должен позволять отличить специальное обозначение от точных совпадающих показаний.

Нормативный порог: где указаны документ, пункт и область применимости

Фактическое значение и нормативный критерий выполняют разные функции. Первое получено при измерении, второе взято из применимого требования. Итог «соответствует» появляется после их корректного сопоставления. Если в таблице есть лишь результаты и итоговая отметка, но не видно происхождения критерия, читатель не может проверить промежуточный шаг.

Номер нормативного документа без пункта иногда недостаточен. Один документ может содержать требования для разных видов оборудования, напряжений, режимов и стадий проверки. Кроме того, важно понимать, какая редакция применялась на дату работ и входил ли обследованный объект в область ее действия.

Это не означает, что в каждой строке обязательно повторять длинное название документа. Возможна общая графа, сноска, ссылка на методику или таблица критериев в приложении. Но связь должна быть однозначной: для конкретного типа цепи можно найти конкретное требование и понять, почему оно применено именно здесь.

Универсальный порог без указания типа цепи использовать нельзя. Одинаково названные измерения могут относиться к электропроводке, аппарату, вторичной цепи или другому оборудованию. Число, подходящее для одного случая, нельзя автоматически переносить на другой.

При проверке нормативного основания нужно установить:

• полное обозначение документа;
• пункт, таблицу или иной фрагмент с критерием;
• редакцию и дату применимости;
• область действия требования;
• соответствие категории объекта, типа цепи и режима испытания.

Если протокол ссылается сразу на несколько документов, должно быть понятно, какой из них задает методику, какой — критерий оценки, а какой регулирует оформление или организацию работ. Простое перечисление нормативов в шапке еще не показывает, как получен вывод по конкретной строке.

Итоговый вывод и подписи: кто сопоставил данные с критерием

Итоговый вывод проверяют снизу вверх. Сначала находят все строки, к которым он относится, затем смотрят фактические значения, режимы и примененные критерии. Если часть строк имеет отдельные примечания, ограничения или неоднозначные обозначения, общий итог должен учитывать их, а не скрывать за одной формулировкой.

Фраза «соответствует требованиям» убедительна, когда из документа понятно: какие цепи проверены, какие результаты получены, с какими требованиями они сопоставлены и кто выполнил это сопоставление. Если обследована только часть объекта, вывод не должен создавать впечатление, что оценена вся электропроводка здания.

Дата измерения связывает результат с состоянием объекта и статусом прибора в конкретный момент. Дата оформления показывает, когда результат был документирован. Если они различаются, это не обязательно является нарушением, но обе даты не следует смешивать. При нескольких этапах работ полезно понимать, какие строки относятся к каждому этапу.

Подписи и указанные роли позволяют установить ответственность за проведение измерений, проверку результатов и утверждение документа в принятой системе качества. Состав подписантов и требования к их компетентности зависят от правового контекста, вида работ и правил организации. Вместе с тем нерасшифрованная подпись без понятной роли затрудняет проверку того, кто выполнил и кто проверил работу.

Печать может быть элементом оформления, но сама по себе не подтверждает правильность режима, статус прибора на дату работ или применимость норматива. Эти обстоятельства проверяются по содержанию протокола и связанным документам.

Если необходимо провести измерения и получить протокол с понятной расшифровкой объекта, цепей, прибора, режимов и выводов, можно обратиться в «А-Айсберг» для измерения сопротивления изоляции.

Результат измерения сопротивления изоляции относится к конкретному проверенному свойству конкретных цепей. Даже положительный итог не равен заключению о полной безопасности всей электроустановки: для такой широкой оценки могут требоваться другие проверки, не представленные в данном протоколе. Корректный документ не расширяет свой вывод дальше фактически выполненной работы.

Таким образом, отметку «соответствует» следует читать как последний элемент проверяемой цепочки: идентифицированный участок — конкретный прибор и режим — требуемый контекст измерения — понятные строки — применимый критерий — ответственные исполнители. Если каждый переход прослеживается, вывод можно проверить. Если связь теряется, уточнять нужно именно недостающий элемент, а не оценивать весь документ по одной печати или одному большому числу.
