Раковина и стиральная машина под столешницей: выбор компоновки

Раковина, столешница и стиральная машина: какая компоновка поместится в ванной

Установка раковины над стиральной машиной экономит площадь пола, но не превращает два предмета в единый модуль автоматически. На совместимость влияют не только ширина фасада и внешний вид. Нужно сопоставить глубину техники с подключенными шлангами, высоту чаши и столешницы, положение выпуска, способ опоры и доступ к обслуживаемым узлам.

Полезно рассматривать такую компоновку в разрезе. В нижнем ярусе находится машина, которая вибрирует и требует свободного пространства для подключения и обслуживания. Выше проходит слив раковины. Еще выше располагаются столешница, чаша или плоская подвесная модель. Вес верхней части должен передаваться на стену, каркас или мебельные опоры, но не на корпус техники. Поэтому выбор начинают с обмера места и трассы коммуникаций, а уже затем переходят к форме сантехники и материалу поверхности.

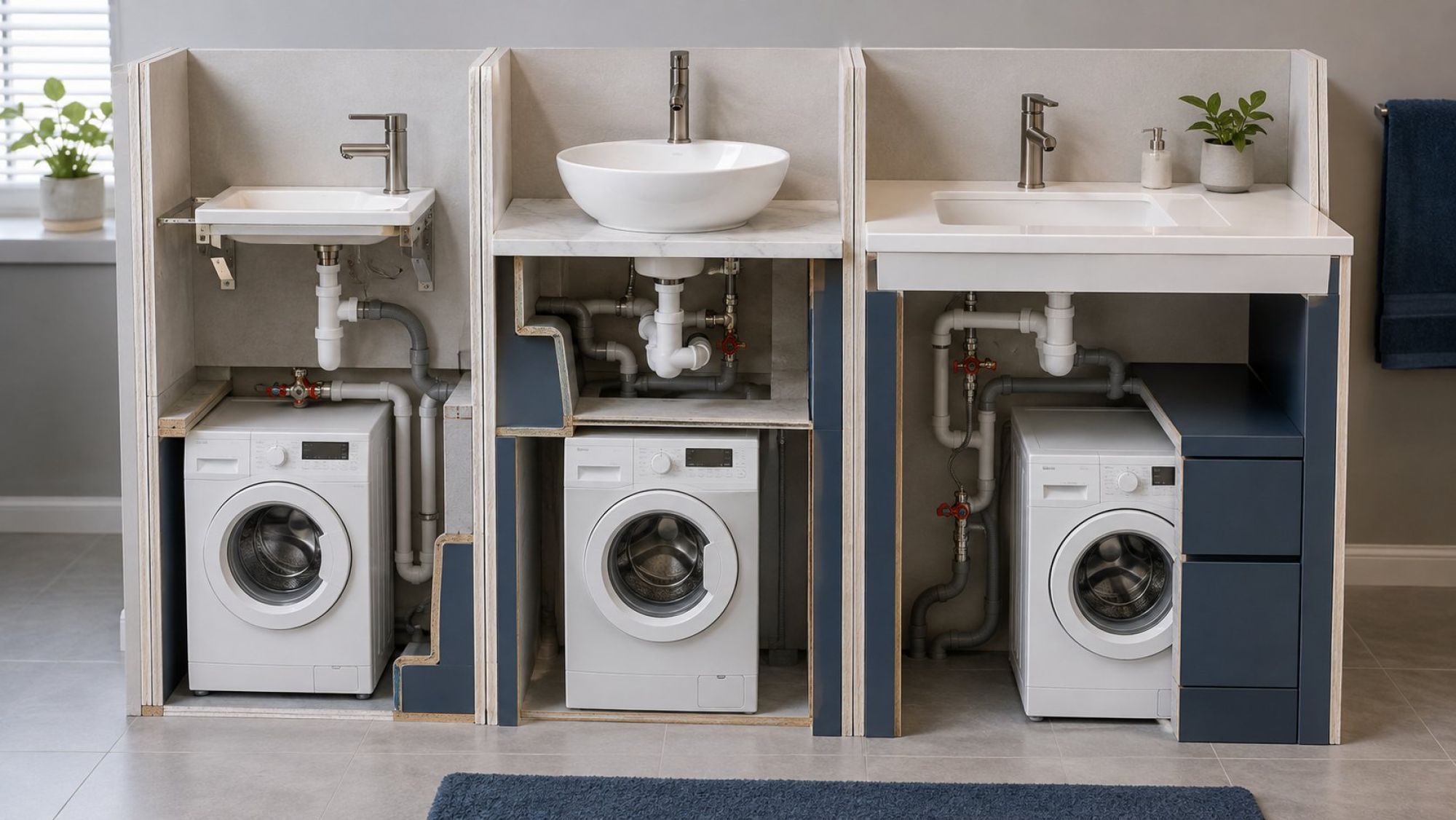

Специальная плоская чаша, накладная модель или единая столешница: три схемы в разрезе

Специальная плоская чаша

Такая раковина рассчитана на размещение непосредственно над машиной. У нее сравнительно компактная нижняя часть, а выпуск обычно вынесен к задней или боковой зоне, чтобы сливная арматура не занимала место по центру над корпусом техники. Конкретное положение выпуска и совместимый сифон определяются монтажной схемой выбранной модели.

Чашу обычно удерживают предусмотренные производителем настенные крепления или кронштейны. Ее преимущество — небольшая суммарная высота узла: между верхней крышкой машины и рабочей поверхностью нет высокой накладной чаши. Однако компактность не отменяет необходимости оставить независимый промежуток между техникой и сантехникой. Машина не должна касаться чаши, креплений или труб во время работы.

Накладная модель на столешнице

Накладная чаша целиком или большей частью находится над плоскостью столешницы. Под столешницей остается место для машины, но сама чаша увеличивает общую высоту. Если поставить ее строго над техникой, выпуск проходит через столешницу и попадает в ограниченный объем между чашей и корпусом машины. Поэтому эту схему удобнее оценивать не по фотографии фасада, а по вертикальному разрезу с сифоном.

Вес чаши передается столешнице, а затем кронштейнам, каркасу или тумбе. Отдельно учитывают смеситель: он может стоять на чаше, на столешнице или быть закреплен на стене. Каждый вариант требует своего пространства для подводок и обслуживания соединений.

Единая столешница с чашей в плоскости

Врезная, подстольная или интегрированная чаша занимает часть объема ниже рабочей плоскости. Сверху такая композиция может быть ниже накладной, но снизу появляется корпус чаши, выпуск и сифон. Если они оказываются непосредственно над машиной, выигрыш по внешней высоте не означает выигрыш по внутреннему пространству.

При смещении чаши в свободную боковую секцию машина располагается под ровной частью столешницы, а сливной узел — рядом с ней. Эта схема требует большей общей ширины, зато позволяет развести технику и канализационные соединения. Несущая конструкция должна учитывать массу столешницы, сантехники и эксплуатационную нагрузку. Допустимые нагрузки и точки крепления проверяют по документации конкретных изделий и основания.

Ниша шириной 60 см: почему одного совпадения по фасаду недостаточно

Обозначение ниши шириной 60 см часто воспринимают как готовый ответ: если фасад машины выглядит подходящим, она должна войти. На практике важна фактическая ширина корпуса, выступающие детали и монтажные зазоры, указанные изготовителем техники. Стены и мебельные боковины могут быть непараллельными, а плинтус, дверной наличник или труба — сужать проход именно там, где перемещается корпус.

Замеряют минимум три зоны: вход в нишу, место установки и пространство позади машины. Отдельно проверяют, пройдет ли техника мимо двери, полотенцесушителя и уже установленной сантехники. Ширина готовой столешницы не должна маскировать более узкий проем под ней. Если предусмотрена боковая опора или мебельная стенка, ее толщина также вычитается из доступного размера.

Глубина машины в характеристиках корпуса не всегда описывает весь установленный узел. Сзади находятся заливной и сливной шланги, электрический кабель и точки подключения. Их нельзя без проверки перегибать или зажимать между корпусом и стеной. Спереди к глубине добавляются выступ люка и пространство, необходимое для его полного открывания. Напротив машины не должны мешать дверь ванной, край унитаза, корзина или мебель.

Верхняя часть ниши тоже требует проверки. Нужно совместить высоту корпуса, предусмотренный производителем свободный промежуток, толщину столешницы или нижнюю плоскость раковины и высоту чаши. Для каждой выбранной машины составляют собственный габаритный контур по инструкции: корпус, подключения, органы управления и сервисные зоны. Универсальный фасадный размер не заменяет этот чертеж.

Наконец, машина должна не только войти, но и выходить для обслуживания. Несъемная передняя перемычка, низкий фартук столешницы или опора на пути корпуса могут превратить простую операцию в разбор всей композиции. Разумная ниша предусматривает направление извлечения техники без демонтажа раковины и несущих деталей.

Чаша по центру или со смещением: где остается объем для выпуска и сифона

У центральной чаши выпуск оказывается над корпусом машины или близко к его верхней проекции. В обычной глубокой раковине нижняя часть выпуска и сифона может занять тот же объем, который нужен технике. Специальная плоская модель решает задачу собственной геометрией и вынесенным сливом, но совместимость нельзя переносить с одной модели на другую: положение отверстия, форма арматуры и маршрут трубы сверяются с монтажным чертежом.

Если используется столешница, чашу можно сместить в сторону свободной секции. Тогда сифон и основную часть канализационной трассы размещают рядом с машиной, а над ней остается более спокойная зона. Такое решение увеличивает необходимую ширину композиции, зато упрощает доступ к соединениям и уменьшает количество сантехнических деталей непосредственно над техникой.

Маршрут трубы рассматривают целиком — от выпуска до точки подключения к канализации. Он не должен опираться на корпус машины, попадать в зону ее перемещения или перекрывать выход техники вперед. Повороты, соединения и места присоединения сифона оставляют доступными для осмотра. Если коммуникации закрывает мебельный фасад, предусматривают съемную панель или другую ревизионную зону.

Смещение чаши само по себе не гарантирует удачную трассу. Сбоку могут находиться стояк, мебельная опора или дверной проем. Поэтому на плане отмечают проекцию машины, ось выпуска, положение сифона, канализационный вывод и допустимую область для труб. После этого становится видно, действительно ли боковая секция освобождает объем или лишь переносит пересечение в другое место.

Кронштейны, стены и мебельные опоры: по какому пути передается нагрузка

Внешне легкая подвесная композиция может включать тяжелую столешницу, чашу, смеситель и заполненную водой сантехнику. Надежность определяется непрерывным путем нагрузки: от изделия к креплению, от крепления к стене или каркасу, а затем к устойчивому основанию. Герметик закрывает примыкание от воды, но не заменяет кронштейн и не увеличивает несущую способность стены.

При настенном креплении раковины тип, число и расположение крепежных точек задает изготовитель изделия. Подбор анкеров зависит от материала основания. Бетон, полнотелая кладка, пустотный блок и каркасная перегородка удерживают крепеж по-разному. Облицовочная плитка является отделкой, а не самостоятельным несущим основанием. Если состав стены неизвестен, его выясняют до сверления и расчета креплений.

Столешница может опираться на тумбу, боковые стенки, металлический каркас или рассчитанные настенные кронштейны. В мебельной схеме проверяют не только вертикальную опору, но и устойчивость конструкции, защиту нижних торцов и возможность снять машину. Опора не должна перекрывать люк, лоток или фильтр, а также мешать трубам.

Корпус стиральной машины не является мебельной ножкой. Столешницу нельзя укладывать на него даже через прокладку: техника перемещается при установке и может вибрировать в работе. Контакт передает усилия на сантехнику и лишает машину возможности свободно выдвигаться. Между корпусом и верхней конструкцией сохраняют независимость в соответствии со схемой установки техники.

Если требуется сверлить стену с возможными скрытыми трубами или проводкой, а также рассчитывать крепление тяжелой столешницы, эту часть проекта поручают квалифицированному исполнителю. Электрическую точку в ванной также не переносят самостоятельно: ее размещение и защиту должен проверить специалист с учетом действующих требований и документации оборудования.

Камень, компакт-плита и древесные панели: поведение кромок рядом с водой

Название материала не дает полного ответа о его поведении во влажной зоне. Значение имеют конкретный состав, обработка поверхности, устройство выреза, качество кромок и регламент изготовителя. Особенно уязвимы отверстия под выпуск и смеситель, стык со стеной, торцы возле чаши и нижняя сторона столешницы, где вода может оставаться незаметной.

Камень и каменные композиты

Такие поверхности выбирают за жесткость и цельный вид, но их масса повышает требования к опоре. Свойства натурального камня зависят от породы и обработки, а искусственных материалов — от состава и технологии производства. Способ герметизации, допустимые размеры вырезов и возможность локального восстановления проверяют по техническому паспорту конкретного материала. Скол на кромке, трещина или поврежденный шов требуют оценки с учетом типа поверхности.

Компакт-плита

Тонкая компакт-плита позволяет получить визуально легкую столешницу, однако малая толщина не означает, что ее можно закрепить произвольно. Важны расстояния от выреза до края, расположение опор и обработка отверстий. Влагостойкость лицевой поверхности не отменяет требований изготовителя к торцам, монтажным швам и креплению сантехники. Возможность ремонта заметных сколов или царапин также зависит от конкретной декоративной поверхности.

Древесные панели

У панелей на древесной основе основной риск связан с проникновением воды через поврежденную облицовку, кромку или незакрытый вырез. Защищенная поверхность может нормально работать во влажном помещении, но длительное увлажнение основания способно вызвать изменение геометрии и разрушение кромки. Поэтому вырезы и торцы обрабатывают по регламенту изготовителя, а состояние швов сохраняют доступным для осмотра.

Герметизация является частью конструкции, а не косметическим действием после установки. Нужно заранее решить, где вода будет стекать, какие примыкания останутся подвижными, как заменить сифон и можно ли обновить шов без демонтажа столешницы. Избыток герметика не исправляет слабую опору, неправильно выполненный вырез или материал, не предназначенный для выбранных условий.

При сравнении материалов полезно оценивать четыре свойства одновременно: подтвержденную стойкость к влаге, массу, требования к обработке кромок и ремонтопригодность. Легкий материал может требовать частых опор, тяжелый — усиленного каркаса, а внешне монолитная поверхность — специализированного восстановления. Окончательное решение принимают по техническому паспорту и монтажному регламенту выбранного изделия.

Люк, фильтр насоса и краны: зоны доступа, которые нельзя перекрывать

Проверка эксплуатации начинается с открытой, а не закрытой машины. Загрузочный люк должен распахиваться настолько, чтобы белье можно было свободно вынуть, не ударяя дверцу о боковину тумбы или сантехнику. Важен не только диаметр фасада: петля описывает собственную траекторию, а выступающая ручка может первой встретиться с соседним предметом.

Лоток для моющих средств должен выдвигаться на предусмотренную инструкцией величину. Нависающая чаша, толстый край столешницы или декоративная планка не должны блокировать его движение. Одновременно сохраняют обзор панели управления и возможность пользоваться кнопками без контакта с мокрой нижней поверхностью столешницы.

Фильтр насоса обычно обслуживается через нижнюю часть фасада, но точное расположение и порядок доступа определяет инструкция выбранной машины. Перед ним оставляют место для открытия крышки и выполнения предусмотренного обслуживания. Цоколь или нижняя перемычка мебели должны сниматься независимо от столешницы, если они находятся в этой зоне.

Запорные краны, соединения заливного шланга, слив и розетка не следует навсегда закрывать несъемной панелью. До крана должно быть возможно добраться без демонтажа чаши и тяжелой поверхности. Коммуникации размещают так, чтобы при выдвижении машины их можно было контролировать, а шланги не натягивались и не зажимались.

Эту проверку удобно проводить по четырем положениям: машина установлена, люк открыт, лоток выдвинут, корпус подготовлен к извлечению. Если на каком-либо этапе приходится снимать несущую опору или отсоединять недоступное соединение, компоновку стоит пересмотреть до изготовления столешницы.

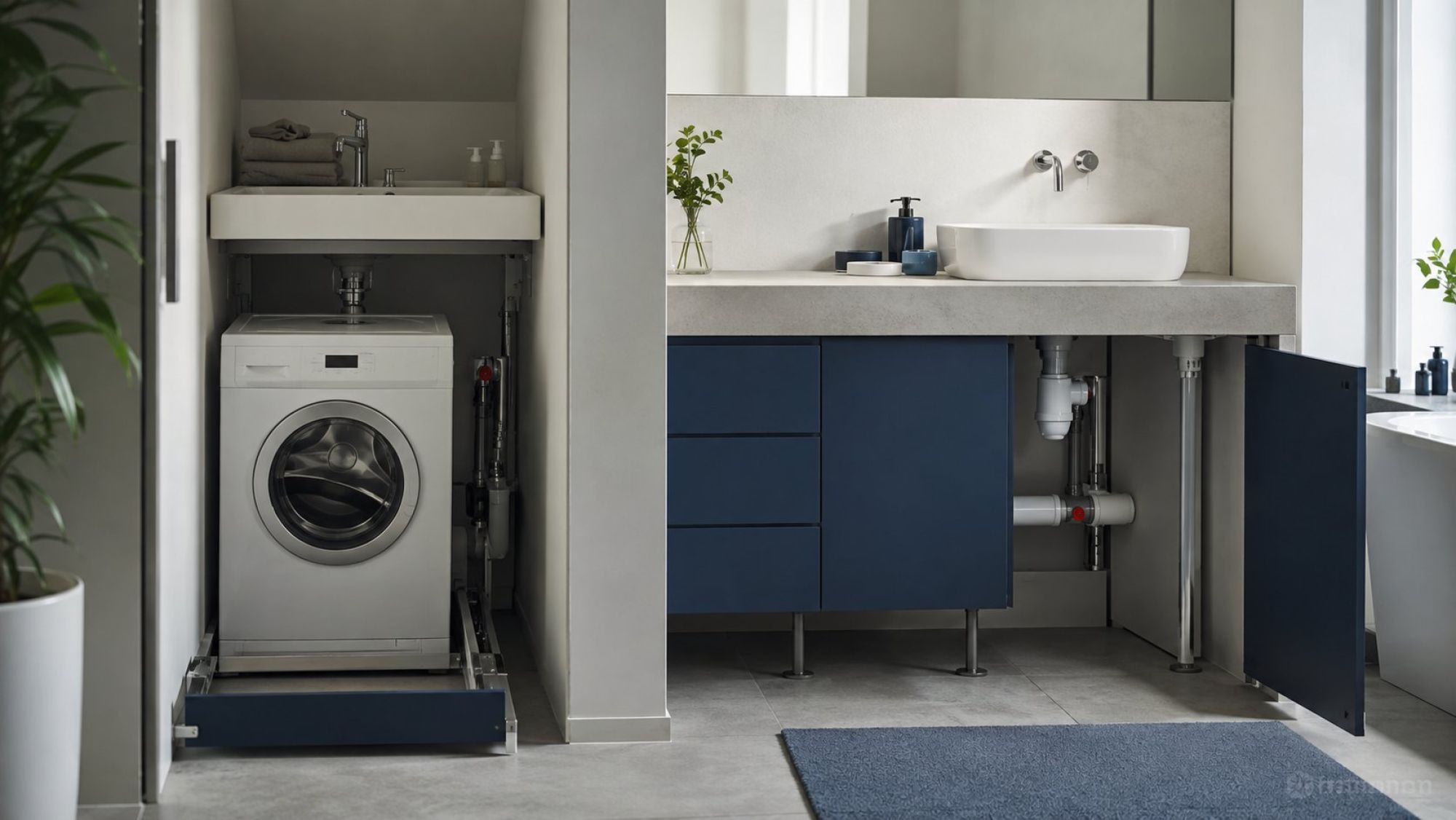

Матрица выбора по ширине, глубине, опоре и положению слива

Узкая ниша без места сбоку

Основной кандидат — специальная плоская раковина, геометрия которой подтверждена монтажной схемой для размещения над техникой. Сначала проверяют полную глубину машины с подключениями, затем положение выпуска и высоту нижней части чаши. Накладная модель подходит только тогда, когда выпуск, сифон и требуемая высота действительно помещаются над корпусом, а столешница получает независимые опоры.

Широкая зона со смещенной чашей

При наличии бокового объема рациональна общая столешница с чашей, смещенной от проекции машины. Сливной узел можно разместить в соседней секции и сохранить доступ через дверцу или съемную панель. Такой вариант требует проверить общую ширину, положение мебельных опор и возможность выдвинуть машину прямо вперед.

Стена с ограниченной несущей способностью

Если надежность настенного основания не подтверждена, тяжелую подвесную композицию не рассчитывают на универсальный крепеж. Рассматривают устойчивый каркас или мебельную опору, передающую нагрузку на пол, при условии что она совместима с выбранной столешницей и не мешает технике. Схему крепления определяют после идентификации основания и проверки документации изделий.

Сценарий с приоритетом доступа к коммуникациям

Предпочтительна разнесенная схема: машина под свободной частью столешницы, чаша и сифон — в боковой секции, краны и соединения — за открываемой или съемной панелью. Чем меньше труб находится непосредственно над корпусом, тем проще осмотр и извлечение техники. При этом нельзя жертвовать опорами ради широкого ревизионного проема: каркас и доступ проектируют совместно.

Выбор можно свести к последовательности. Сначала наносят на план фактическую нишу, выступы и путь открывания люка. Затем добавляют габаритный контур машины вместе с подключениями и сервисными зонами. После этого размещают выпуск и сифон, выбирают путь передачи нагрузки и только потом материал и форму чаши. Подходящей считается не самая компактная на фасаде композиция, а та, в которой одновременно помещаются техника, сантехнический узел, независимая опора и доступ для обслуживания.
