Расчет нагрузок и выбор схемы электроснабжения: от перечня приемников до однолинейной схемы

Проектирование электроснабжения начинается не с выбора кабеля или автоматического выключателя, а с описания того, что именно должна питать сеть. Перечень оборудования постепенно преобразуется в расчетные режимы, токи, требования к проводникам и защите. Только после этих переходов появляется однолинейная схема, на которой каждое обозначение связано с исходными характеристиками объекта.

Простое сложение мощностей на шильдиках дает лишь одну из исходных величин. Оно не показывает, какие приемники работают одновременно, как долго сохраняется нагрузка, возникают ли пусковые токи и что произойдет при отключении рабочего источника. Поэтому расчет ведут как связанную модель: ведомость приемников — группировка — расчетная мощность — токи разных режимов — кабели и аппараты — схема распределения.

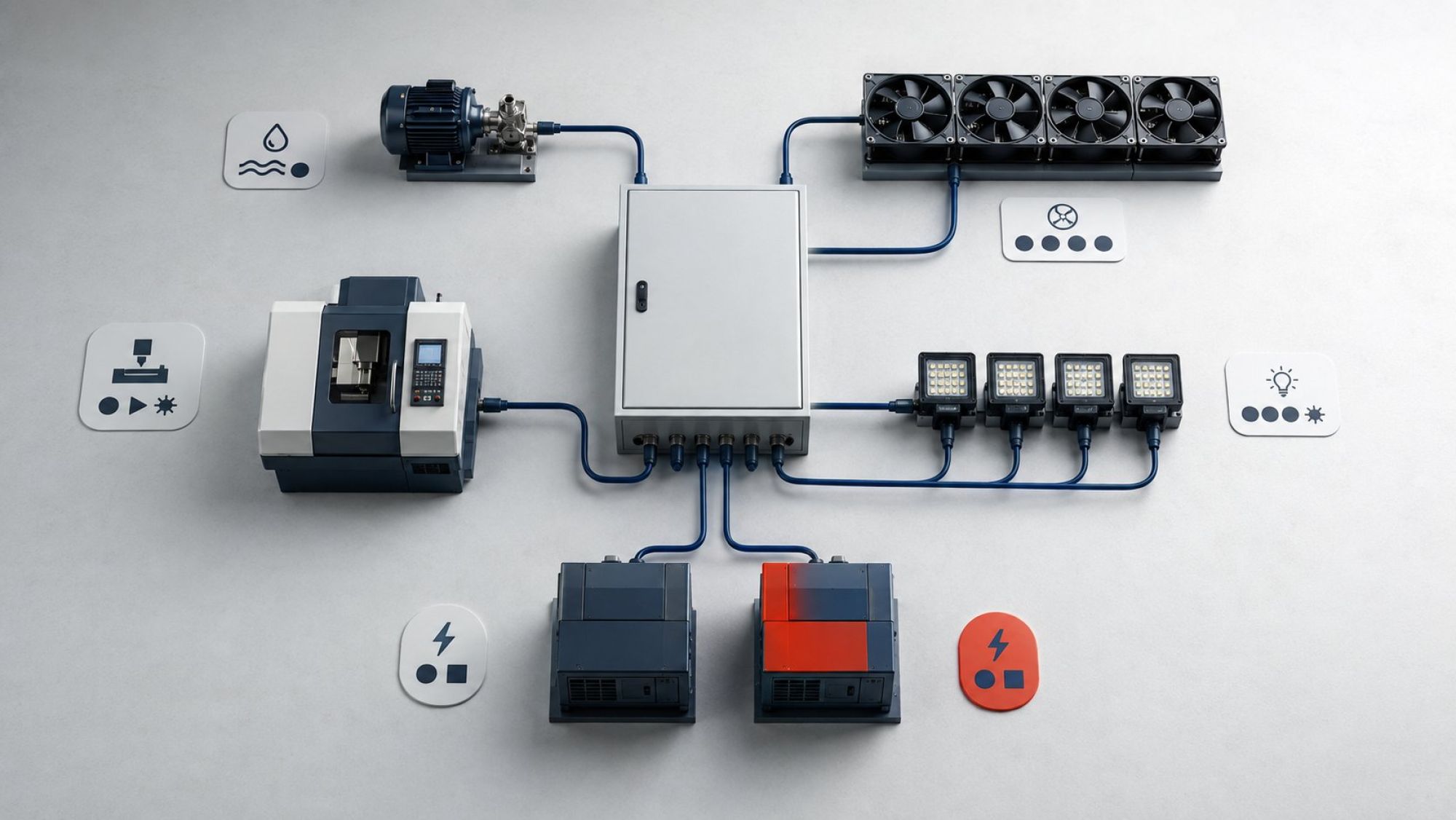

Ведомость электроприемников: какие данные нужны кроме мощности на шильдике

Первая задача — составить ведомость, в которой оборудование описано не только названием и номинальной мощностью. Для каждого приемника фиксируют количество, фазность, назначение и принадлежность к конкретной части объекта. Это позволяет отличить одиночное устройство от группы одинаковых нагрузок и понять, как оборудование должно распределяться между линиями.

Мощность на шильдике сама по себе не описывает поведение приемника во времени. Один аппарат может работать длительно, другой — включаться периодически, третий — действовать только в отдельном технологическом режиме. Продолжительность включения и характер работы нужны, чтобы не считать кратковременную нагрузку постоянной и одновременно не потерять режим, в котором несколько групп действительно работают вместе.

Отдельно учитывают пусковые особенности. Для оборудования с заметным отличием пускового режима от установившегося важны данные производителя: рабочие характеристики нельзя подменять предположением по названию или мощности устройства. Кратковременный ток может не определять длительный нагрев кабеля, но способен влиять на выбор характеристики защитного аппарата и оценку изменения напряжения при запуске.

Требования к бесперебойности также становятся частью ведомости. Приемники, для которых допускается перерыв, нельзя автоматически объединять с оборудованием, требующим рабочего и резервного питания. Уже на этом этапе появляются будущие ветви схемы: обычные отходящие линии, выделенные группы и нагрузки, которые должны сохраняться в послеаварийном режиме.

• Идентификация: наименование, количество, назначение и место подключения.
• Электрические параметры: номинальная мощность, фазность и характеристики, подтвержденные документацией оборудования.
• Режим: длительность работы, периодичность включения и пусковые особенности.
• Надежность: допустимость перерыва и необходимость резервного источника.

Установленная и расчетная мощность: где возникает первое расхождение

Сумма номинальных мощностей всех перечисленных приемников образует установленную мощность. Эта величина характеризует состав оборудования, но еще не равна нагрузке, которую сеть должна нести в рассматриваемом режиме. Если принять арифметическую сумму за готовый результат, исчезнет различие между постоянно работающими устройствами, периодическими потребителями и резервным оборудованием.

Для перехода к расчетной мощности приемники группируют по назначению и режиму. Освещение, технологическое оборудование, инженерные системы и иные группы рассматривают с учетом их собственного графика работы. Группировка должна соответствовать реальной логике объекта: одинаковые по мощности устройства могут участвовать в разных режимах и поэтому давать разный вклад в нагрузку.

Затем для каждой группы определяют, какая часть установленной мощности проявляется в выбранном расчетном состоянии. Неполная одновременность означает не произвольное уменьшение суммы, а установленную модель совместной работы. Основание для нее зависит от назначения объекта и применяемой методики. Табличное значение, предназначенное для одной категории зданий или одной группы приемников, нельзя без обоснования переносить на другой объект.

На этом переходе полезно сохранять промежуточные результаты. В ведомости должны прослеживаться установленная мощность группы, принятый способ учета режима и полученная расчетная величина. Тогда нагрузку ввода можно проверить через составляющие, а изменение состава оборудования не потребует заново угадывать логику расчета.

Коэффициенты спроса, использования и одновременности: для каких моделей применяется каждый

Коэффициенты описывают разные свойства нагрузки. Коэффициент использования связывает рабочую загрузку приемника или группы с установленной мощностью. Коэффициент одновременности характеризует совместность работы нескольких потребителей. Коэффициент спроса используется в соответствующей расчетной модели для перехода от установленной мощности к ожидаемой нагрузке группы или объекта.

Близкий численный результат не делает коэффициенты взаимозаменяемыми. За каждым стоит определенная модель, состав исходных данных и область применения. В одном случае значение выбирают по профильной таблице для конкретного типа объекта, в другом получают расчетом по составу и режимам оборудования. Поэтому сначала определяют методику, а уже затем выбирают предусмотренные ею показатели.

Механическое перемножение коэффициентов из разных методик может дважды учесть одно и то же снижение нагрузки. Например, если табличный показатель уже отражает характер использования и совместность работы группы, дополнительное применение еще одного уменьшающего множителя требует отдельного обоснования. Проверяемая запись расчета должна отвечать на три вопроса: что описывает коэффициент, к какой группе он применен и почему выбран именно этот источник значения.

Тип объекта принципиален. Подход к жилой нагрузке, общественному зданию и промышленной группе не следует смешивать только потому, что во всех случаях используются похожие термины. Профильная методика задает не только таблицу, но и способ формирования групп, расчетный режим и границы применимости результата.

Активная, реактивная и полная мощность: как cos φ влияет на ток

После определения активной расчетной мощности переход к току требует учета состава мощности. Активная мощность выражается в киловаттах и связана с полезным преобразованием энергии. Реактивная составляющая выражается в квар и участвует в электромагнитных процессах нагрузки. Полная мощность выражается в кВА и объединяет активную и реактивную составляющие в величину, определяющую электрическую загрузку сети.

Коэффициент мощности cos φ показывает связь активной и полной мощности в принятой расчетной модели. При одной и той же активной нагрузке различный коэффициент мощности означает различную полную мощность и, следовательно, различный расчетный ток. Поэтому перевод киловатт в ток без сведений о фазности, напряжении и коэффициенте мощности не дает завершенного результата.

Для неоднородного объекта коэффициент мощности следует рассматривать по группам. Освещение, преобразовательное и электромеханическое оборудование могут иметь разные характеристики, а паспортные данные конкретных устройств имеют приоритет перед усредненным предположением. Сначала определяют составляющие по группам, затем получают результат для питающей ступени в рамках выбранной методики.

Компенсация реактивной мощности изменяет поток реактивной составляющей и может уменьшать полную мощность и ток в части сети. Но ее нельзя учитывать как отвлеченную поправку ко всему объекту. В расчете должно быть ясно, где расположено компенсирующее устройство, в каком режиме оно работает и какой участок сети получает измененную нагрузку. Решение о компенсации становится элементом общей схемы, а не способом формально уменьшить число в ведомости.

Нормальный, пусковой и послеаварийный режимы: какие токи сравнивает проектировщик

Одна линия может иметь несколько контрольных токов. Длительный рабочий ток характеризует установившуюся нагрузку и используется при проверке проводника по нагреву. Его определяют для расчетного сочетания приемников, а не по одному самому мощному устройству и не обязательно по сумме всех номиналов.

Пусковой ток действует кратковременно, но важен для проверки работы сети в момент запуска. Проектировщик оценивает, не будет ли нормальный пуск ошибочно воспринят защитой как авария и не приведет ли изменение напряжения к нарушению работы других приемников. Сравнение выполняют по характеристикам конкретного оборудования и аппаратов, поскольку один только номинальный ток не описывает их поведение во времени.

Послеаварийный режим возникает при отключении источника или участка схемы и предусмотренном перераспределении сохранившихся нагрузок. Если часть приемников переводится на резерв, ток резервной ветви может отличаться от ее нормальной загрузки. Одновременно уточняют, какие нагрузки должны остаться в работе, а какие допускается отключить. Состав этого режима следует из требований к надежности объекта.

Таким образом, результаты не сводят к одному максимальному числу. Для каждой ступени сети сопоставляют длительный режим, кратковременные процессы и допустимое послеаварийное состояние. Именно это сравнение определяет, какой ток относится к нагреву проводника, какой — к настройке или характеристике защиты, а какой — к пропускной способности резервного пути.

Сечение кабеля: нагрев, потеря напряжения и ток короткого замыкания

Предварительно выбранный кабель проходит несколько независимых проверок. Первая связана с допустимым длительным током. Расчетную нагрузку сопоставляют с токовой способностью проводника с учетом исполнения линии и условий прокладки. Табличные данные имеют смысл только вместе с указанными для них условиями; значение для одного способа прокладки нельзя автоматически считать подходящим для другого.

Вторая проверка касается падения напряжения. На результат влияют ток, протяженность линии, параметры проводника, фазность и характер нагрузки. Даже если кабель удовлетворяет условию нагрева, на удаленном приемнике напряжение может отклоняться сильнее, чем допускает принятый для проекта критерий. Поэтому протяженные линии требуют отдельного расчета, а увеличение сечения иногда определяется не нагревом, а качеством напряжения.

Третья проверка — термическая стойкость при коротком замыкании. Здесь оценивают способность проводника выдержать тепловое воздействие аварийного тока за время до отключения защиты. Для этого нужны расчетный ток короткого замыкания в рассматриваемой точке и время действия аппарата. Проверка по рабочей нагрузке не заменяет эту оценку.

Выбранным считается не минимальное сечение из одной таблицы, а вариант, который одновременно прошел все необходимые проверки для своей линии. Если одна из них требует большего сечения или иного решения, результат возвращают в расчетную модель: могут измениться параметры линии, защитного аппарата и обозначение на схеме. Без длины, условий прокладки, параметров сети и аварийного режима рекомендовать конкретное сечение нельзя.

Автоматический выключатель и кабель: как согласуются номинал, характеристика и селективность

Автоматический выключатель выбирают не отдельно от кабеля. Его номинальный ток и время-токовая характеристика должны соответствовать длительной нагрузке, пусковым процессам и допустимой токовой нагрузке защищаемого проводника. Аппарат не должен отключать исправную линию в предусмотренном рабочем режиме, но обязан обеспечивать защиту проводника при перегрузке и коротком замыкании.

Номинал сам по себе не показывает, как быстро аппарат сработает при конкретном токе. Поэтому при проверке короткого замыкания и пуска рассматривают временную характеристику, а также параметры ожидаемого аварийного тока. Для оборудования с выраженным пусковым режимом согласование выполняют по данным производителя приемника и защитного аппарата.

Если аппараты установлены последовательно, возникает задача координации. Требуемая селективность означает, что повреждение на отходящей линии должно обрабатываться предусмотренным для этой зоны аппаратом, насколько это подтверждается характеристиками выбранной системы. Сходство номиналов или общее правило о расположении аппаратов не доказывает селективность.

Проверку проводят по официальным характеристикам и таблицам производителя для конкретных серий, сочетаний и условий. Если меняется модель выключателя, расчет нельзя считать подтвержденным только из-за сохранения того же номинального тока. Итоговая пара «кабель — аппарат» должна выдерживать рабочую нагрузку, пуск, перегрузку и расчетное короткое замыкание в рамках принятой схемы.

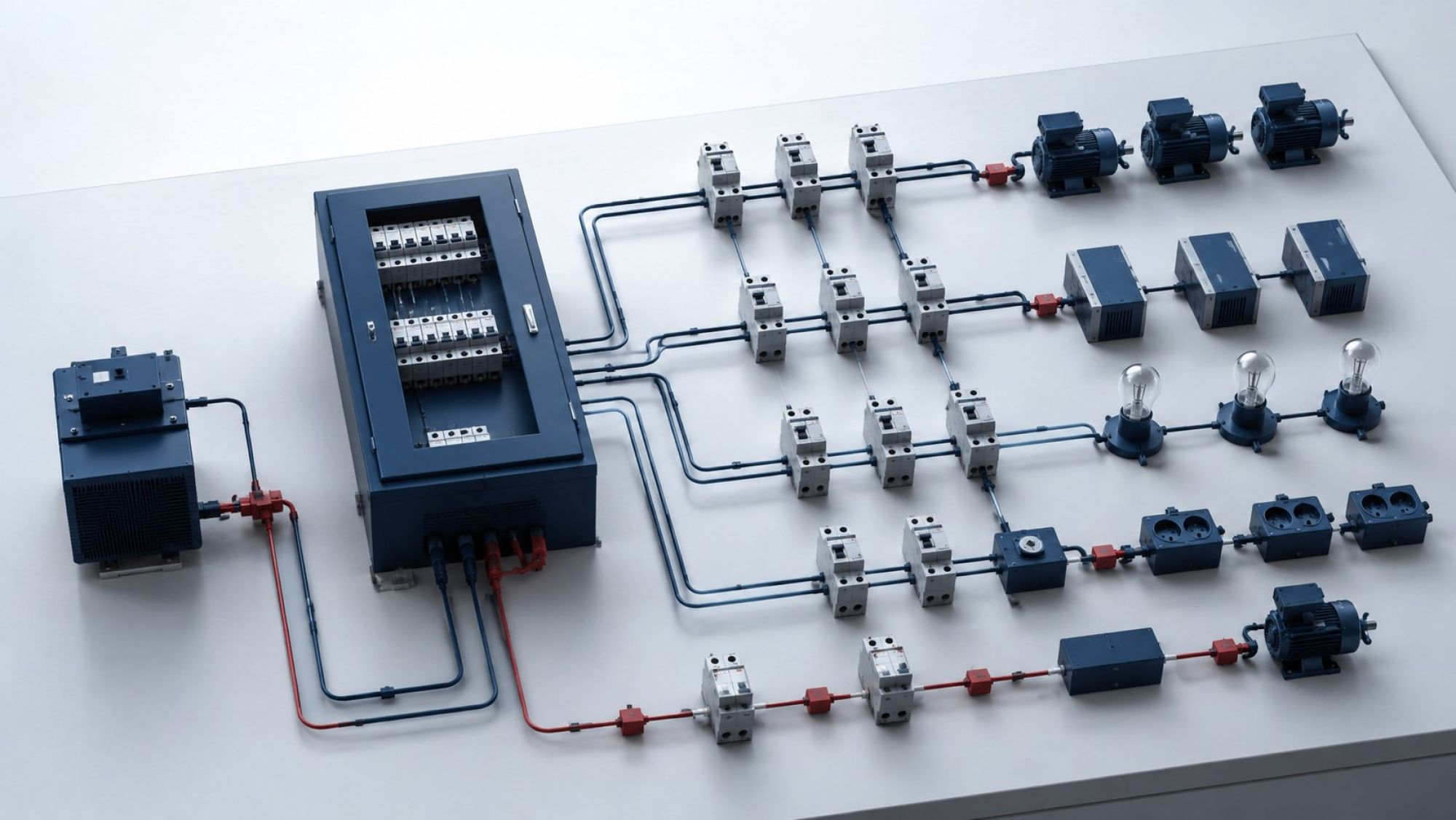

Перенос результатов на однолинейную схему: где должны совпасть мощности, токи и аппараты

Однолинейная схема фиксирует итог расчетной цепочки. У ввода и на отходящих линиях должны согласовываться расчетные мощности и токи, состав приемников, кабели и аппараты защиты. Если на схеме появилась линия, которой нет в ведомости, либо нагрузка группы изменилась без обновления вышестоящего расчета, прослеживаемость теряется.

Каждая ветвь должна однозначно связывать источник, распределительное устройство, защитный аппарат, проводник и нагрузку. Маркировка кабеля отражает выбранное проектное решение, а обозначение аппарата — результат его согласования с линией. Расчетные значения у вводов получают из нагрузок нижестоящих групп по принятой методике, а не повторным сложением всех паспортных мощностей.

Рабочие и резервные источники показывают вместе с логикой питания соответствующих секций и групп. Схема должна позволять увидеть, какие приемники сохраняются после переключения и как меняется нагрузка резервного пути. Послеаварийный ток сопоставляют с параметрами кабелей и аппаратов именно той конфигурации, которая возникает после отключения рабочего элемента.

Полезная контрольная последовательность выглядит так:

1. каждый приемник из ведомости отнесен к определенной группе и линии;
2. для каждой группы прослеживается переход от установленной мощности к расчетной;
3. расчетная мощность преобразована в ток с учетом фазности и состава мощности;
4. кабель проверен по длительному режиму, падению напряжения и короткому замыканию;
5. защитный аппарат согласован с нагрузкой, проводником и соседними аппаратами;
6. рабочая и послеаварийная конфигурации отражены без противоречий.

Так однолинейная схема становится не иллюстрацией к проекту, а компактным представлением согласованной расчетной модели. Изменение оборудования, режима или источника требует проверки всей затронутой цепочки: от ведомости и групповой нагрузки до вышестоящих токов, кабелей, защиты и обозначений на схеме.
