Установка инсталляции: размеры, высота и разметка санузла

Размеры и высота инсталляции: как разметить санузел до монтажа

Установка инсталляции начинается не с крепления рамы, а с переноса размеров конкретной системы в помещение. Ориентироваться на одну «стандартную» высоту нельзя: итоговое положение подвесного унитаза зависит от геометрии рамы и чаши, уровня будущего чистого пола, канализационного выпуска и толщины короба с плиткой.

Разметка должна связывать все элементы в одной системе координат. Сначала определяют уровень чистого пола и вертикальную ось чаши, затем проверяют положение шпилек, выпуска и монтажного окна бачка. После этого рассчитывают лицевую плоскость короба и оценивают, сколько места останется перед унитазом, возле двери и мебели.

При заказе услуги установки инсталляции мастер до крепления системы сверяет монтажные чертежи выбранной рамы и чаши, отметку чистого пола, положение канализационного выпуска и расчетную плоскость облицовки. Такая проверка позволяет согласовать оборудование, подключения и будущие размеры короба непосредственно в помещении.

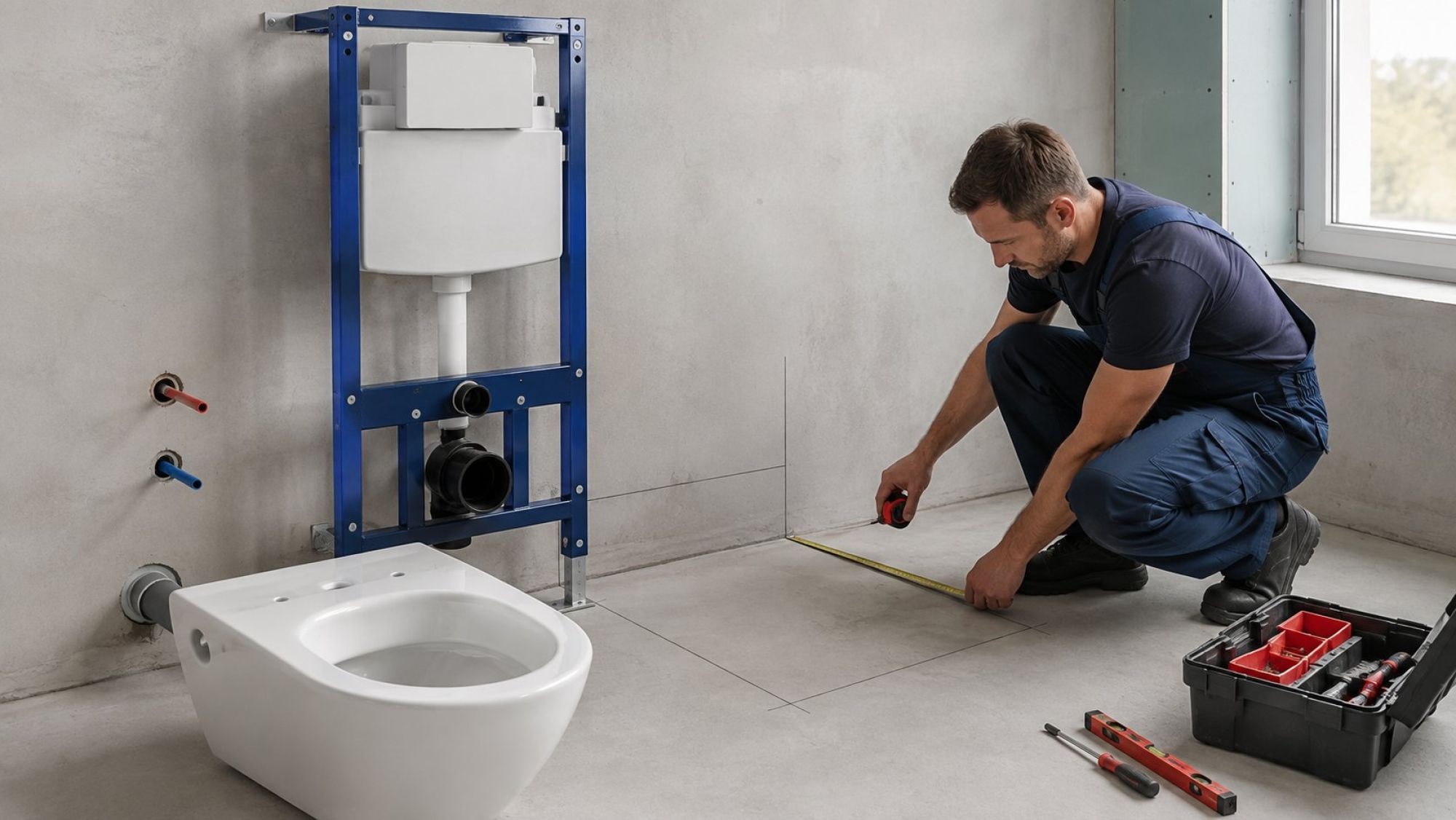

Какие размеры снять с рамы, чаши и помещения до разметки

Для расчета нужны монтажная схема выбранной инсталляции и технический чертеж чаши. Размеры похожих моделей нельзя переносить по памяти: у рам могут различаться общая высота, ширина, глубина, положение опор, выпускного отвода и крепежных точек. Чертеж чаши, в свою очередь, показывает ее длину, положение входного и выпускного патрубков, а также связь между шпильками и верхним краем керамики.

С рамы выписывают монтажную ширину и высоту, глубину конструкции, диапазон регулировки опор и расстояния от контрольной отметки до основных узлов. Отдельно фиксируют положение настенных креплений, шпилек чаши, канализационного отвода и монтажного окна бачка. Эти значения лучше перенести на отдельный эскиз, сохранив обозначения производителя.

Межосевое расстояние креплений чаши проверяют одновременно по документации рамы и керамики. Совпадение этого параметра подтверждает только возможность закрепить чашу на шпильках. Оно еще не гарантирует, что подводящий и выпускной патрубки окажутся на нужной высоте или что верхний край унитаза займет выбранное положение.

В помещении измеряют расстояния между боковыми стенами, положение канализационной приемной трубы, выступы стояка, водопроводные линии и неровности основания. Если рама размещается в нише, важна не только ширина проема спереди: нужно проверить ее по всей монтажной глубине. Сужение, разворот трубы или выступ стены за будущим коробом могут мешать установке опор и штатного отвода.

Глубину рамы записывают как размер оборудования, а не как готовый вылет короба. Готовая глубина короба рассчитывается отдельно и может превышать паспортную глубину рамы из-за коммуникаций, обшивки и отделки. Если основание неровное, наиболее выступающая точка стены может определить положение всей конструкции.

Отдельный замер — свободное пространство перед унитазом. Для него складывают расчетную глубину короба и фактическую длину чаши от облицованной плоскости. Полученную границу отмечают на полу и проверяют при открытой двери. Так становится видно, не пересекается ли чаша с дверным полотном, мебельным фасадом или проходом.

• Рама: ширина, высота, глубина, диапазон опор, координаты креплений и подключений.
• Чаша: длина, межосевое расстояние шпилек, положение патрубков и верхнего края.
• Помещение: геометрия стен, выпуск канализации, коммуникации, дверь, мебель и доступное пространство спереди.
• Отделка: расчетная толщина пола, обшивки, клеевого слоя и плитки.

От чернового и чистого пола: от какой отметки считать высоту

Раму часто выставляют тогда, когда стяжка и напольная плитка еще не выполнены. Поэтому черновой пол нельзя автоматически принимать за нулевой уровень. Если рассчитать высоту от него, будущие слои пола изменят положение чаши относительно поверхности, на которой будет стоять пользователь.

Сначала определяют проектную отметку чистого пола. Для этого учитывают все еще не выполненные слои: подготовку основания, стяжку или выравнивание, плиточный клей и покрытие. Их толщину берут из проекта и спецификации выбранных материалов, а не из приблизительной оценки. Если конструкция пола в разных зонах отличается, контрольную отметку задают именно для места установки унитаза.

Удобно провести на стене горизонтальную линию чистого пола и сохранить ее до окончания работ. Если сама отметка окажется слишком близко к черновому основанию, рядом можно нанести параллельную контрольную линию на удобной высоте. Главное — подписать смещение, чтобы при последующих измерениях не принять вспомогательную линию за уровень готового покрытия.

Монтажную отметку рамы, указанную производителем, совмещают именно с линией чистого пола. Значение на схеме может быть связано с определенной меткой на каркасе, а не с нижней кромкой опор или бачка. Поэтому положение отсчитывают от той точки, которая обозначена в инструкции выбранной модели.

После предварительного выставления проверяют диапазон регулировки ножек. Опоры должны позволять совместить заводскую контрольную отметку с проектным уровнем пола без изменения конструкции рамы. Если требуемое положение выходит за предусмотренный диапазон, нужно пересмотреть основание, модель системы или компоновку, а не подрезать несущие детали.

Контрольную линию переносят на обе стороны зоны монтажа и проверяют уровнем. Это позволяет обнаружить уклон чернового основания и не выставлять раму по случайной точке пола. Вертикальные размеры шпилек, выпуска и окна бачка затем считают от одной и той же горизонтали.

Высота чаши и клавиши: две отметки, которые нельзя смешивать

Высота чаши относится к посадке пользователя, а положение клавиши — к управлению сливом и сервисному доступу. Эти отметки связаны геометрией конкретной рамы, но не заменяют друг друга. Нельзя выставить каркас только по удобному положению кнопки и считать, что верхний край керамики автоматически окажется там, где требуется.

Расчет чаши начинают с желаемой высоты ее верхнего края после облицовки. Затем по техническому чертежу определяют расстояние от верхней кромки керамики до оси крепежных отверстий. Так получают проектную отметку шпилек относительно чистого пола. После установки сиденья фактическая поверхность посадки будет выше керамического края на величину, зависящую от выбранного сиденья, поэтому совместимость оценивают для полного комплекта.

Полученную отметку шпилек сверяют с монтажной схемой рамы. Проверка показывает, можно ли одновременно выдержать уровень чаши, заводскую контрольную отметку каркаса и допустимое положение регулируемых опор. Если параметры не сходятся, нельзя исправлять расхождение произвольным смещением патрубков: сначала уточняют чертежи и выбранную комбинацию оборудования.

Монтажное окно бачка имеет собственную координату. После обшивки оно формирует место для установки панели смыва и остается путем доступа к обслуживаемым элементам внутри бачка. Контур окна нужно перенести на будущую лицевую плоскость без перекрытия профилем, дополнительной обшивкой или краем плитки, мешающим установке штатной рамки.

Доступность клавиши проверяют не только по высоте от пола. На боковом эскизе показывают чашу вместе с сиденьем и крышкой в поднятом положении. Это позволяет заранее увидеть, не перекроет ли крышка панель и останется ли возможность пользоваться клавишей и снимать ее для доступа через монтажное окно.

Итоговый вертикальный эскиз должен содержать минимум четыре отдельные линии: чистый пол, ось шпилек, верхний край чаши и монтажное окно бачка. Если эти элементы отмечены независимо, изменение толщины покрытия или выбор другой чаши можно пересчитать до закрепления рамы.

Выпуск в канализацию: как уклон и ось патрубка меняют позицию рамы

Канализационное подключение ограничивает положение рамы не меньше, чем стены. Штатный выпускной патрубок должен соединить чашу с приемной трубой без конфликта с поперечинами, опорами и крепежом каркаса. Поэтому ось канализации наносят на разметку до окончательного выбора высоты и глубины системы.

Сначала отмечают фактическую ось приемной трубы и направление ее дальнейшего участка. Затем по инструкции к соединительному комплекту определяют положение штатного отвода относительно рамы. На фронтальной проекции проверяют боковое совпадение осей, а на боковой — высоту, глубину и место, которое требуется для самого отвода и соединений.

Если оси не совпадают, простого перемещения рамы может быть недостаточно. Сдвиг каркаса меняет положение чаши относительно стен, а увеличение глубины влияет на короб и свободное пространство спереди. Каждое такое изменение нужно одновременно проверить на плане помещения и на разрезе.

Уклон горизонтального участка канализации связывает высоту подключения с длиной трассы. Чем дальше находится точка присоединения, тем важнее заранее определить доступный перепад между началом и концом участка. Конкретные диаметр, уклон и условия прокладки следует принимать по действующей редакции применимых норм и по проекту канализации; неподтвержденное универсальное значение для любой схемы здесь неприменимо.

Следует проверить, остается ли за рамой пространство для штатного отвода во всем его монтажном положении. Паспортная глубина каркаса сама по себе этого не показывает: приемная труба, раструб и поворот могут выступать дальше задней границы рамы. Этот габарит включают в расчет лицевой плоскости короба.

Если для совпадения осей требуется перенести приемную трубу, изменить ее направление или пересобрать участок с другим высотным положением, меняется исходная схема санузла. Тогда сначала корректируют проект канализации и повторяют разметку рамы. Произвольно укорачивать несущие элементы или менять форму штатных соединительных патрубков нельзя.

Глубина короба после плитки: расчет от стены до лицевой плоскости

Лицевую плоскость готового короба определяет наиболее выступающий элемент скрытой части: каркас, бачок, канализационный отвод, водопроводная линия или участок неровной стены. К этому положению добавляют конструкцию обшивки и отделочные слои.

Расчет начинают от стабильной базовой плоскости помещения. Если стена имеет отклонения, ее проверяют в нескольких точках по высоте и ширине будущего короба. Ориентация только на нижний замер может привести к тому, что верх рамы или бачка упрется в выступ основания.

Между стеной и рамой предусматривают фактическое место для труб и штатных креплений. Его нельзя считать произвольным пустым зазором, который при необходимости легко убрать: за каркасом должны разместиться канализационный отвод, подвод воды и соединения без давления со стороны обшивки.

От передней монтажной плоскости рамы откладывают толщину обшивки, предусмотренную производителем системы. Число слоев, материал и способ крепления подтверждают документацией выбранной инсталляции. Декоративная плитка не заменяет несущую обшивку и не должна учитываться как элемент, обеспечивающий жесткость основания для чаши.

Далее добавляют проектную толщину клея и самой плитки. Если выбрана рельефная облицовка или раскладка с элементами разной толщины, положение чаши считают по фактической лицевой поверхности в точках ее примыкания. На эту же плоскость выводят патрубки, шпильки и рамку монтажного окна согласно инструкции.

Полученную границу короба отмечают на полу сплошной линией. От нее откладывают длину чаши и обозначают ее передний край. На плане также показывают траекторию двери и открывания мебельных фасадов. Такая проверка отражает реальный габарит после плитки, а не условное положение металлической рамы.

Если облицовка продолжается на соседнюю стену или короб должен совпасть с мебелью, учитывают итоговые лицевые плоскости всех элементов. Смещение короба ради визуального выравнивания допустимо только после повторной проверки подключений, свободного места и предусмотренного производителем положения креплений.

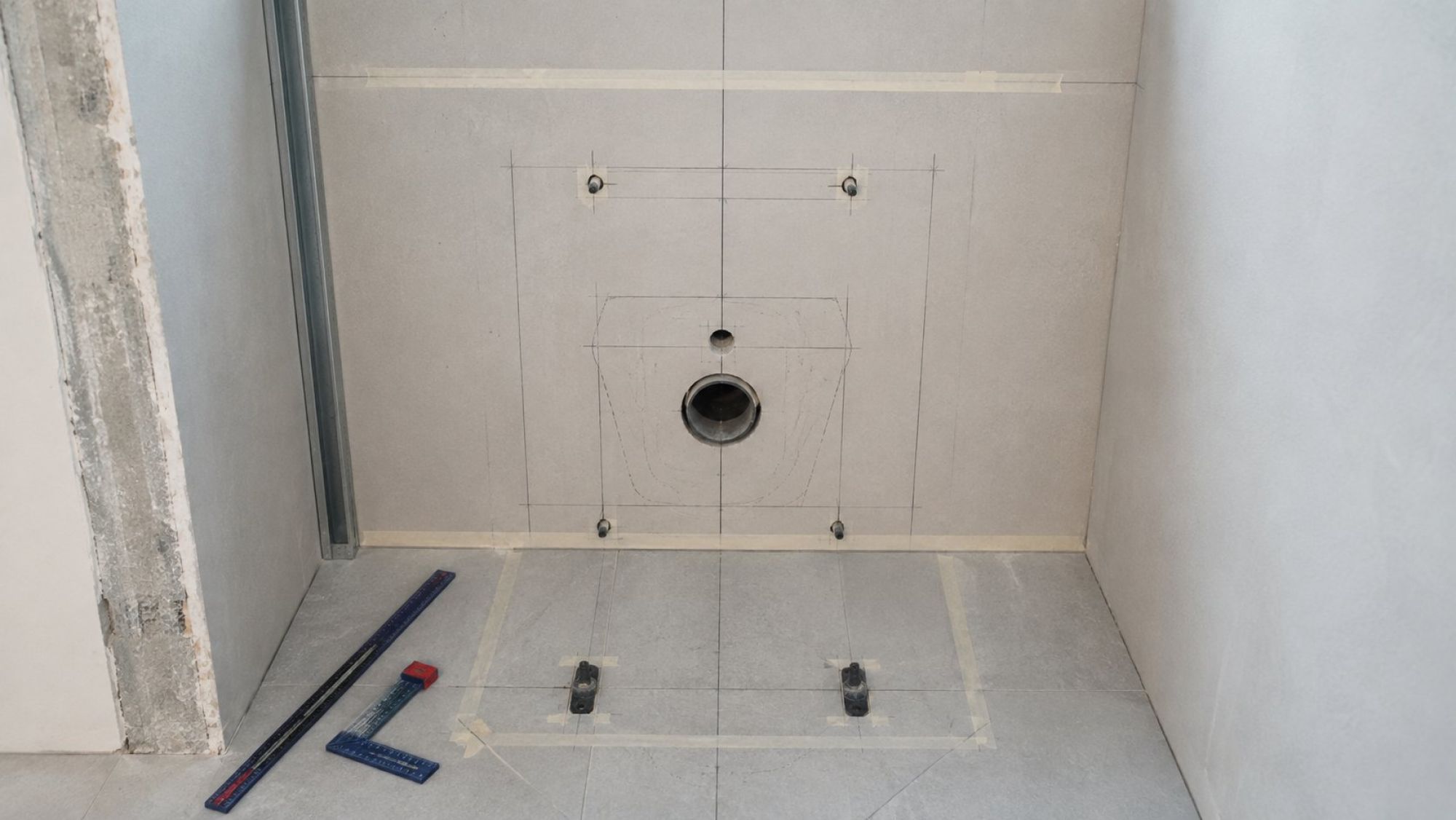

Контрольная разметка: ось чаши, шпильки, выпуск и граница короба

Перед закреплением оборудования расчеты переводят в набор линий, которые можно проверить непосредственно в помещении. Основой служат вертикальная ось чаши и горизонтальный уровень чистого пола. Их пересечение образует единую точку отсчета для каркаса, керамики и подключений.

Вертикальную ось проводят на задней стене и продолжают на пол. Если чаша должна располагаться по центру ниши или между боковыми стенами, симметрию проверяют относительно будущих облицованных поверхностей. При разной толщине отделки геометрический центр чернового проема и центр готового пространства могут не совпасть.

От линии чистого пола наносят ось шпилек, положение выпускного и подводящего патрубков, контрольную отметку рамы и границы монтажного окна. По вертикальной оси откладывают половину межосевого расстояния креплений чаши в обе стороны. Так обе шпильки получают независимые проверяемые точки.

На полу отмечают положение опор и контур рамы, а на стене — точки верхних креплений. Эти координаты сверяют с монтажным шаблоном производителя. До сверления проверяют, что крепежные зоны не пересекаются со скрытыми коммуникациями и соответствуют фактической конструкции основания.

Контур будущей облицовки наносят отдельно от контура каркаса. На боковых стенах отмечают лицевую плоскость плитки, а на полу — линию короба и переднюю границу чаши. Это позволяет одним взглядом проверить глубину конструкции и положение унитаза относительно двери, мебели и прохода.

Завершающая проверка выполняется по двум проекциям. На виде спереди должны согласоваться ось чаши, шпильки, выпуск и боковые границы. На виде сбоку — чистый пол, высота чаши, положение патрубков, глубина рамы, слои обшивки и плитки. Если хотя бы один элемент приходится мысленно «сдвигать», разметку пересчитывают до фиксации оборудования.

Перед выездом мастера ему следует передать монтажные схемы рамы и чаши, состав и расчетную толщину пола и короба, замеры помещения, а также положение двери, мебели и коммуникаций. Перед монтажом исполнитель проверяет эти исходные данные по фактической геометрии санузла и сверяет контрольную разметку до сверления и крепления системы.

1. Подтвердить линию чистого пола по проектной толщине всех будущих слоев.
2. Проверить вертикальную ось чаши относительно готовых боковых поверхностей.
3. Сверить отметки шпилек и патрубков с чертежами рамы и чаши.
4. Проверить ось и высоту канализационного подключения с учетом трассы.
5. Нанести опоры, настенные крепления и контур каркаса.
6. Отметить лицевую поверхность плитки, габарит чаши и траекторию двери.
7. Передать исполнителю монтажные схемы, состав пола и короба, замеры помещения и расположение двери, мебели и коммуникаций.
8. Вместе с мастером проверить разметку и расчетную плоскость облицовки до крепления системы.
9. Сопоставить всю разметку с монтажным шаблоном выбранной системы.
