Ремонт туалета в квартире: правильная последовательность решений

Ремонт туалета в квартире: в какой последовательности принимать решения

Ремонт отдельного туалета удобно планировать не как список работ, а как цепочку зависимостей. Геометрия помещения ограничивает выбор сантехники. Конкретная модель унитаза определяет положение канализационного подключения. Стояк, краны и счетчики влияют на размеры короба и ревизионного проема. Короб меняет полезную ширину и раскладку облицовки, а состав пола — высоту установленного оборудования и положение двери.

Поэтому до покупки плитки или сооружения короба полезно зафиксировать исходные размеры и состояние коммуникаций, выбрать оборудование по монтажным схемам и затем рассчитать конструкции и отделку. Перед каждым следующим этапом предусматривают контрольную точку: принятое решение сверяют с фактическими размерами, документацией выбранных изделий и запланированным доступом к узлам.

Что передать исполнителю до расчета ремонта: обмерный план и фотографии помещения, расположение коммуникаций и обслуживаемых узлов, монтажные схемы выбранной сантехники и люка, решение по двери, расчетные чистовые плоскости пола и стен, предполагаемую конструкцию короба и раскладку облицовки. Если получены условия управляющей организации или техническая документация на существующие системы, их также включают в исходные данные. До начала работ заказчику и исполнителю полезно согласовать, какие размеры еще требуют проверки после демонтажа и на каких этапах будут приниматься скрытые работы.

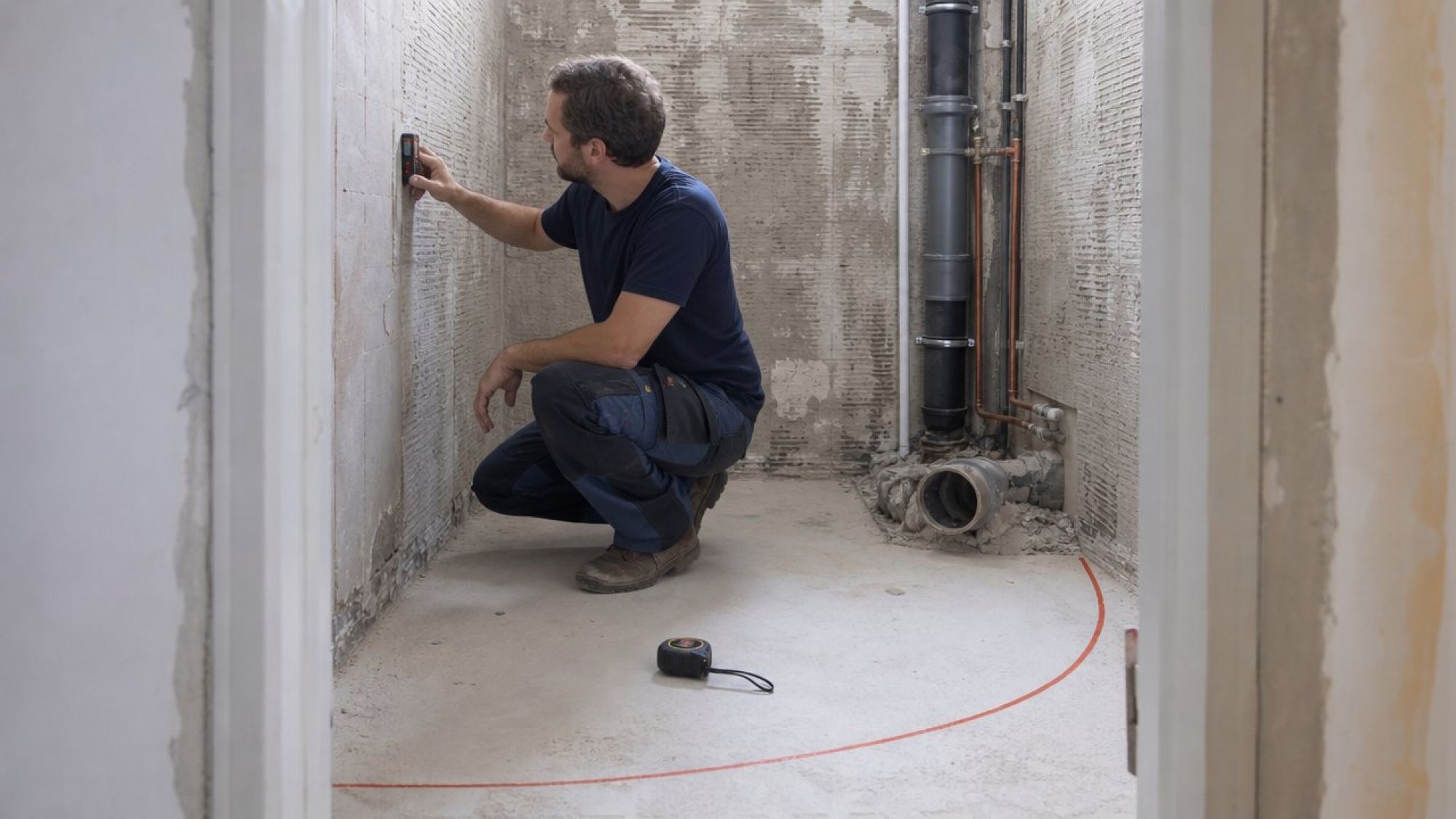

Обмер помещения: ширина простенков, дверной проем и расстояние до стояка

Первый результат планирования ремонта — понятный обмерный план. На нем отмечают длину и ширину помещения, высоту, размеры простенков возле двери, положение стояка и канализационного отвода. Отдельно фиксируют дверной проем и все выступы: трубы, соединения, старый короб, неровности стен. Одной записи «ширина туалета» недостаточно, потому что расстояние между стенами может различаться у пола, посередине и ближе к потолку.

Черновые и чистовые размеры записывают раздельно. Черновой размер показывает фактическое расстояние между основаниями после демонтажа. Чистовой получают с учетом будущего выравнивания, каркаса, облицовки и напольных слоев. Пока состав этих конструкций не определен, чистовой габарит остается расчетным. Это обозначают на плане, чтобы не принять предварительное значение за окончательное.

Минимальный набор измерений включает:

• ширину и глубину помещения в нескольких точках;
• высоту и размеры дверного проема, ширину левого и правого простенков;
• расстояния от стен до стояка, канализационного отвода и водорозеток;
• положение оси канализационного выпуска относительно боковых стен и предполагаемой оси унитаза;
• высоту выпусков, кранов, счетчиков и соединений относительно чернового пола;
• размеры всех выступающих элементов, которые могут оказаться внутри короба.

Схему дополняют траекторией открывания двери. Учитывают не только само полотно, но и ручку, наличник и пространство для прохода. Если дверь или направление ее открывания планируется изменить, это решение желательно учесть до расчета простенков и раскладки плитки.

Контрольная точка: на одном плане различимы черновые и предполагаемые чистовые границы, нанесены оси выпусков и показано открывание двери. Монтажные размеры выбранной сантехники сверены с ее инструкцией, а ограничения конкретной квартиры внесены в задание исполнителю.

Стояк, отвод канализации и запорные краны: что фиксируют до закрытия стен

После обмера описывают элементы, которые планируется разместить за отделкой. На схеме указывают материал видимых труб, направление отвода канализации, расположение соединений, счетчиков, фильтров и запорных кранов. Видимое состояние фиксируют без предположений: отмечают следы влаги, коррозии, деформации, повреждения креплений или налет на соединениях, если они действительно обнаружены.

Общедомовой стояк выделяют на схеме отдельно от квартирских коммуникаций. Если ремонт предполагает работы с ним или рядом с ним, до проектирования короба рекомендуется уточнить у управляющей организации применимые к дому условия и границы допустимых действий. Полученные требования передают исполнителю и учитывают до закрытия стен и чистовой отделки.

Для каждого скрываемого узла полезно проверить три возможности: осмотр, доступ рукой или инструментом и снятие обслуживаемой детали без разрушения облицовки. Отверстия напротив счетчика может оказаться недостаточно, если через него неудобно перекрывать кран, считывать показания, разбирать соединение или извлекать прибор. Необходимый доступ определяют с учетом схемы коммуникаций, документации оборудования и принятого способа обслуживания.

В качестве контрольной последовательности можно использовать следующий порядок: зафиксировать проектное положение коммуникаций и точек обслуживания, проверить выполненные соединения предусмотренным для них способом, согласовать расположение доступа и затем закрывать конструкцию. Такая последовательность помогает исполнителю сопоставить скрытые узлы с будущими чистовыми плоскостями до облицовки.

Контрольная точка: положение каждого соединения, крана, счетчика и фильтра перенесено на схему; предусмотренный доступ проверен по выбранному варианту обслуживания; полученные условия по общедомовому стояку включены в задание исполнителю.

Унитаз и выпуск: как модель задает положение пола и облицовки

На этом этапе выбирают не абстрактный «компактный унитаз», а конкретную модель с монтажной схемой. Габариты чаши сами по себе не показывают, совпадет ли оборудование с существующей канализацией. Нужны положение выпуска, точки крепления, размеры бачка или рамы, требования к подводке и зазорам.

Горизонтальный, косой и вертикальный выпуск различаются направлением подключения. Поэтому модель проверяют вместе с фактическим положением канализационного отвода. Соединение желательно показать на чертеже до формирования пола и облицовки: изменение подключения после отделки может повлиять на положение чаши и свободное пространство перед ней.

Для напольной модели важны чистовая отметка пола, линия стены за бачком, расположение крепежа и возможность подключить подводку. Если бачок или чаша оказываются ближе к стене, чем указано в монтажной схеме, вариант подключения пересматривают вместе с исполнителем. При смещении оборудования вперед новое положение проверяют относительно двери и прохода.

Подвесная система требует отдельного расчета. На обмерный план наносят раму, точки ее крепления, бачок, канализационное подключение, подвод воды, положение клавиши и внешнюю плоскость будущей обшивки. Полезную глубину помещения считают от этой плоскости, а не от исходной стены. Место обслуживания бачка и арматуры определяют по документации выбранной системы.

Монтажные зазоры не берут из универсальной таблицы: их сверяют с руководством конкретного изделия. Модель может задавать собственное положение креплений и подключения. Если окончательный унитаз еще не выбран, выводы коммуникаций и границы облицовки в проекте отмечают как предварительные.

Контрольная точка: есть монтажная схема конкретной модели; ее выпуск совмещен с канализационным отводом на чертеже; рассчитана чистовая плоскость пола и стены; дверь, проход и доступ к подводке проверены с учетом реальных габаритов оборудования.

Короб коммуникаций: глубина каркаса, ревизионный проем и полезная ширина

Короб рассчитывают с учетом принятого положения коммуникаций и сантехники. Его глубина зависит от наиболее выступающего элемента, каркаса и облицовки. Таким элементом может быть труба, соединение, кран, счетчик, рама подвесной системы или участок канализационного подключения. Поэтому одного расстояния до стояка для расчета недостаточно.

На плане проводят линию самой выступающей детали, затем добавляют толщину каркаса и отделочных слоев. Получившаяся внешняя плоскость становится расчетной границей помещения. От нее повторно проверяют полезную ширину, положение унитаза, свободное пространство, дверное полотно и будущую раскладку.

Расположение ревизионного проема выбирают с учетом узлов, которые предполагается осматривать или обслуживать. Его границы соотносят с кранами и счетчиками, направлением снятия деталей и местом для руки и инструмента. Если внутри несколько узлов, доступ оценивают для каждого из них отдельно.

Размер и способ установки скрытого люка определяют по документации изготовителя. До монтажа каркаса полезно зафиксировать его внешние размеры, требования к основанию, сторону и траекторию открывания. Собранный вариант рекомендуется проверить по месту: не упирается ли дверца в чашу, стену или наличник и не мешает ли облицовка ее открыванию.

До зашивки можно провести практическую проверку: попробовать дотянуться через намеченный проем до обслуживаемых элементов и оценить путь их возможного извлечения. Если труба, профиль или дверца ограничивают доступ, конструкцию обсуждают с исполнителем до облицовки.

Контрольная точка: глубина короба рассчитана по наиболее выступающему элементу; после расчета повторно измерена полезная ширина; люк выбран и привязан к облицовке; предусмотренный доступ проверен по монтажной схеме и принятому варианту обслуживания.

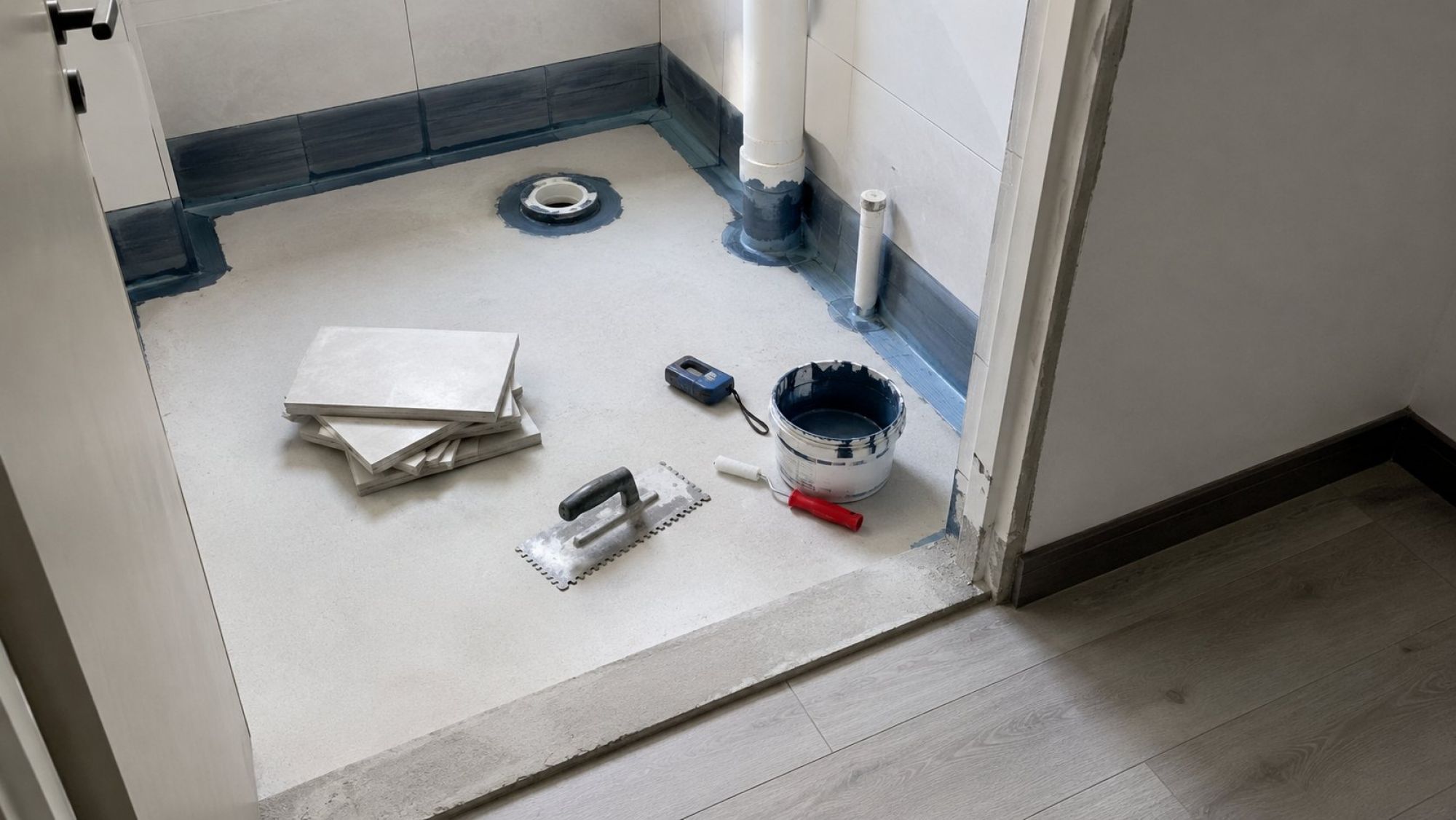

Основание пола и гидроизоляция: отметка порога, примыкания и проходы труб

Конструкция пола связывает сразу несколько решений: высоту порога, положение двери, уровень канализационного выпуска, крепление напольной чаши и нижнюю границу облицовки. Поэтому до начала работ составляют перечень слоев — подготовленное основание, выравнивание, гидроизоляция, клей и чистовое покрытие — и определяют их совместную расчетную толщину по документации выбранных материалов.

Отметки сравнивают с полом коридора и дверным проемом. Заранее определяют предполагаемую границу между покрытиями и проверяют движение полотна. Если расчетная высота пола меняет положение чаши относительно выпуска, подключение повторно сверяют по монтажной схеме.

Перед нанесением гидроизоляции оценивают основание: его материал, целостность, ровность и подготовку. Требования к очистке, грунтованию, допустимой влажности и толщине слоев берут из технической карты конкретного состава. Совместимость основания, гидроизоляции и клея проверяют по документации выбранных материалов.

Углы, примыкания стены к полу и проходы труб рассматривают как отдельные узлы. Для них выбирают материалы и способ обработки, предусмотренные применяемой системой. Трубные проходки наносят на схему, чтобы сопоставить их положение с коробом и подключением сантехники.

Готовность основания к следующему слою рекомендуется оценивать по фактическому состоянию и регламенту высыхания или отверждения конкретного материала. Тот же подход применяют позднее при герметизации установленного оборудования.

Контрольная точка: рассчитана чистовая отметка пола; проверены порог, дверь и положение выпуска; совместимость материалов сверена по их технической документации; углы, примыкания и трубные проходы включены в схему гидроизоляции.

Раскладка облицовки: ось стены, подрезки и границы ревизионного люка

Раскладку выполняют после определения расчетных чистовых плоскостей, размеров короба и модели люка. Формат плитки или другого отделочного материала переводят в чертеж каждой заметной поверхности. В расчет включают размер элемента, предусмотренные системой швы и допуски производителя.

Для стены выбирают стартовую ось: ею может стать ось помещения, унитаза, инсталляции или композиционно важной поверхности. Решение проверяют на всей ширине. Это позволяет заранее увидеть положение крайних подрезок и соотношение рисунка с центром чаши.

Крайние подрезки рассчитывают до начала укладки. На чертеже раскладывают целые элементы и швы от выбранной оси к обоим краям, затем сравнивают варианты смещения. Так можно заранее определить, как отделка подойдет к простенкам, коробу, дверному проему и полу.

Ревизионный люк включают в раскладку как конструктивный элемент. Границы его дверцы соотносят со швами, а окончательное решение сверяют с документацией люка и выбранным способом облицовки. Если облицовка переходит через границу дверцы, ее крепление и открывание проверяют на чертеже и по месту. То же относится к нише и обшивке подвесной системы.

Раскладки соседних плоскостей рассматривают вместе. Шов на фронтальной части короба может продолжаться на боковой стенке или намеренно не совпадать с ним, но выбранный вариант фиксируют на чертеже. Отдельно наносят отверстия под клавишу, водорозетки и крепеж, чтобы заранее проверить их положение относительно краев облицовочных элементов.

Контрольная точка: определена стартовая ось; рассчитаны крайние подрезки; нанесены границы люка, ниши и инсталляции; проверены швы на соседних плоскостях и места всех технологических отверстий.

Финальная установка сантехники: крепеж, герметизация и контрольный пролив

Перед финальной установкой сверяют готовность отделочных слоев по документации примененных материалов, а фактические чистовые размеры — с расчетом. Изделие, комплект крепежа, выпуск, подводку и подготовленные точки подключения повторно сопоставляют с монтажной схемой. Способ крепления выбирают по инструкции конкретной модели и с учетом материала основания.

Напольную чашу выставляют относительно выпуска и предусмотренной оси. Подвесную устанавливают на подготовленные крепления системы с учетом документации изготовителя. Подвод воды и арматуру бачка собирают по руководству выбранного оборудования. Герметизирующие материалы применяют на соединениях и поверхностях, для которых они предназначены.

После подключения рекомендуется провести контрольный пролив. Можно последовательно наблюдать за наполнением бачка, осмотреть подвод воды, кран и доступные соединения, затем выполнить полный цикл смыва и проверить канализационное подключение. Повторный осмотр под рабочей нагрузкой помогает сопоставить результат монтажа с ранее принятыми решениями.

Ревизионный люк во время проверки оставляют доступным. Через него осматривают доступные скрытые соединения, запорную арматуру и элементы подвесной системы в пределах возможностей ее конструкции. Одновременно проверяют открывание дверцы люка и двери туалета после установки чаши.

Допустимую нагрузку на примененный герметик и момент начала эксплуатации определяют по регламенту его отверждения. Значение зависит от конкретного состава и условий, указанных производителем.

Контрольная точка: сантехника закреплена по руководству модели; доступные соединения осмотрены во время наполнения и полного смыва; предусмотренный ревизионный доступ сохранен; режим отверждения герметика сверяют с документацией продукта. Финальная установка подтверждает или выявляет необходимость уточнить обмер, схему коммуникаций, размеры короба, отметку пола и раскладку облицовки.
