Розетка для электрической плиты: как сопоставить мощность, вилку и параметры линии

Вилка может свободно входить в розетку, но это еще не означает, что электрическая плита совместима с существующей силовой точкой. Форма разъема показывает лишь механическую совместимость. Для электрической совместимости должны одновременно совпасть требования прибора, характеристики кабеля и вилки, параметры розетки, возможности скрытой линии, схема питания, заземление и защитная аппаратура.

Проверка строится как последовательная матрица: плита — заводской кабель и вилка — розетка — линия — защита. Если хотя бы один элемент неизвестен или не соответствует остальным, подключение нельзя считать подтвержденным. Именно такой подход применяется, когда услуга «Установка электрических плит» начинается с оценки уже имеющейся точки, а не с попытки подобрать переходник по форме контактов.

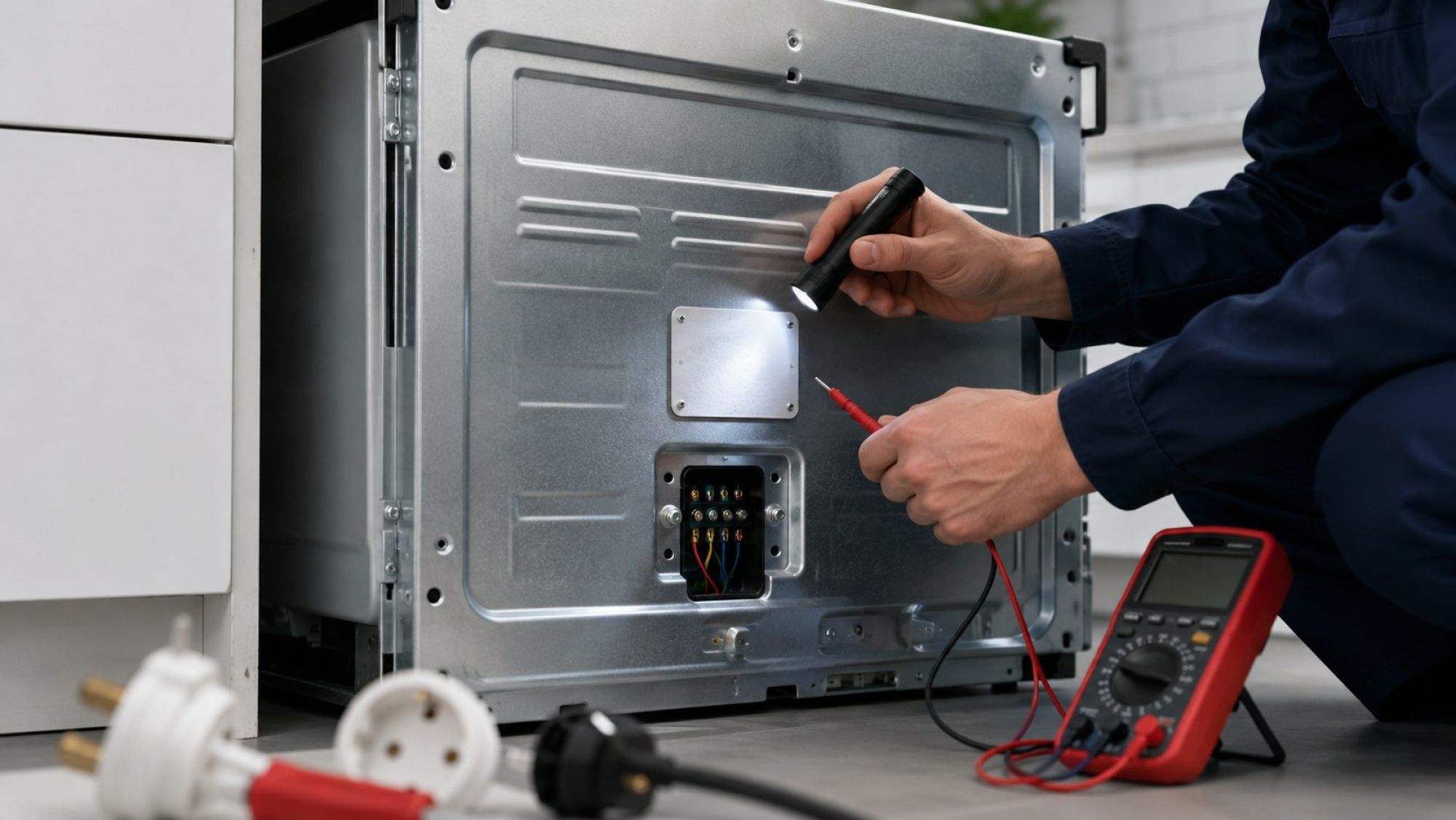

Паспортная табличка плиты: мощность, напряжение и допустимые схемы питания

Исходные данные берут не с ценника и не из описания похожей модели, а с паспортной таблички конкретной плиты и из ее официального руководства. На табличке обычно указываются модель, рабочее напряжение, потребляемая мощность и другие электрические характеристики. Эти сведения позволяют понять, какую нагрузку создает прибор и для какой системы питания он предусмотрен.

Важно различать номинальную и максимальную потребляемую мощность, если изготовитель приводит оба значения. Они описывают разные режимы работы прибора и не должны произвольно подменяться усредненной мощностью одной конфорки. Для оценки линии специалист использует то значение и тот режим, которые указаны производителем для подключения данной модели.

Рабочее напряжение рассматривают вместе со схемой питания. Одна плита может допускать несколько вариантов подключения, другая — только определенный вариант. Возможность конкретной схемы подтверждается исключительно руководством модели. Внешнее сходство клеммных обозначений с другой плитой или прежняя схема подключения в квартире доказательством не являются.

На этом этапе в матрице фиксируют:

• точное обозначение модели;
• номинальную и максимальную мощность в формулировке изготовителя;
• рабочее напряжение;
• перечень разрешенных схем питания;
• требования руководства к кабелю, разъему, заземлению и защите.

Если паспортная табличка повреждена, а руководство невозможно однозначно сопоставить с моделью, параметров для решения о совместимости недостаточно. В таком случае нельзя восстанавливать характеристики по внешнему виду плиты или по данным прибора той же серии.

Вилка и заводской кабель: что подтверждает комплектация, а что остается неизвестным

Комплектация электрических плит различается. Прибор может поставляться с установленным кабелем и вилкой, только с кабелем либо без готового сетевого соединения. Отсутствие вилки само по себе не говорит о неполной поставке: предусмотренный способ подключения следует проверять по перечню комплектации и руководству изготовителя.

Заводская вилка подтверждает, какой разъем изготовитель выбрал для поставленной конфигурации прибора. Маркировка на ее корпусе может содержать номинальный ток, напряжение и другие характеристики. Маркировка кабеля сообщает сведения о его конструкции, но читать ее следует целиком: отдельная цифра или фрагмент обозначения без расшифровки не дает надежного результата.

При этом комплектная вилка ничего не доказывает о проводке внутри стены. Она не подтверждает материал и сечение проводников стационарной линии, качество скрытых соединений, наличие исправного защитного проводника и соответствие автоматического выключателя. Даже если прежняя плита работала с такой же вилкой, новая модель может предъявлять иные требования.

Вилка и розетка должны образовывать совместимую пару не только по расположению контактов. Специалист сопоставляет их номинальные параметры, назначение каждого контакта и документацию производителей. Разъемы похожего вида или изделия разных серий нельзя считать взаимозаменяемыми без такого подтверждения. Если соединение требует усилия, имеет люфт или удерживается ненадежно, пригодность этой пары требует отдельной проверки.

Розетка по маркировке: номинальный ток, напряжение, число контактов и заземление

Лицевая часть розетки дает несколько важных признаков, но ни один из них не описывает всю питающую цепь. Для сопоставления нужна читаемая заводская маркировка корпуса. По ней уточняют изготовителя или серию изделия, номинальный ток, напряжение и предусмотренную конфигурацию контактов. Предположение по размеру корпуса или цвету пластика не заменяет документацию.

Количество контактов связано со схемой питания, однако простого подсчета недостаточно. Необходимо знать назначение контактов: какие из них предназначены для рабочих проводников, а какой — для защитного. Наличие выступа, отдельного гнезда или контакта характерной формы еще не подтверждает, что за ним действительно находится исправный защитный проводник.

Номинал розетки должен быть согласован с параметрами прибора и всей линии. Более высокий номинал, нанесенный на корпус розетки, не увеличивает допустимую нагрузку скрытого кабеля и не исправляет слабое соединение. Розетка является только одним звеном цепи, поэтому ее маркировку нельзя переносить на проводку, автомат или вилку.

При видимом повреждении корпуса или контактов, оплавлении либо запахе перегрева плиту не следует включать через эту точку до профессиональной проверки. Такие признаки могут сопровождать нагрев контактного соединения, но конкретную причину устанавливают при обследовании.

Результат этого шага формулируется конкретно: установлена ли модель розетки, читаются ли ее параметры, соответствует ли ей вилка и обнаружены ли видимые повреждения. Формулировка «силовая на вид» для матрицы совместимости бесполезна.

Скрытая линия за розеткой: почему внешний вид не показывает ее допустимую нагрузку

Одинаковые розетки могут быть подключены к линиям с разными характеристиками. За лицевой панелью скрыты проводники, соединения и маршрут прокладки, поэтому по внешнему виду невозможно определить допустимую нагрузку цепи. Даже новая силовая розетка не делает подходящим старый или неизвестный кабель.

При оценке линии учитывают материал проводников, их сечение, число жил и фактическую схему подключения. Эти параметры рассматриваются не изолированно: допустимая нагрузка зависит также от способа прокладки, условий охлаждения, длины трассы, состояния изоляции и защитного аппарата. Поэтому универсальное соответствие вида «такая мощность — такое сечение» без исходных условий может привести к неверному решению.

Отдельно устанавливают, является ли линия выделенной. Если от нее питаются другие розетки или приборы, их нагрузка складывается с нагрузкой плиты, а промежуточные коробки и соединения становятся дополнительными участками проверки. Название автомата в щите или подпись прежнего владельца не подтверждают фактический маршрут кабеля.

Качество соединений влияет на работу не меньше, чем характеристики самого проводника. Ослабленный или поврежденный контакт создает участок локального нагрева, хотя остальная линия может выглядеть исправной. Состояние доступных соединений и электрические параметры цепи устанавливаются по имеющейся документации и результатам профессионального обследования.

Таким образом, подтверждение линии должно опираться на идентифицированный кабель, понятную трассу и проверенные доступные соединения. Если сведения основаны только на словах «раньше здесь уже стояла плита», этот элемент матрицы остается неподтвержденным.

Автоматическая защита и заземление: параметры, которые рассматривают вместе с линией

Автоматический выключатель защищает линию, поэтому его номинал нельзя выбирать только делением мощности плиты на напряжение. Полученный расчетный ток — лишь один из исходных параметров. Защитный аппарат сопоставляют с характеристиками проводников, способом прокладки, условиями эксплуатации и принятой схемой цепи.

Установка автомата с более высоким номиналом не увеличивает возможности кабеля. Линия при этом может оказаться недостаточно защищенной при перегрузке. Упрощенный выбор только «под мощность прибора» игнорирует назначение автомата и реальные характеристики проводки. По этой же причине существующий аппарат не признают подходящим лишь потому, что он не отключал прежнюю плиту.

Заземляющий контакт розетки должен быть соединен с исправным защитным проводником. Сам по себе металлический контакт на розетке или цвет видимого фрагмента изоляции не подтверждает состояние защитной цепи. Для решения о подключении специалист устанавливает фактическое назначение проводников и выполняет необходимые измерения.

Вместе с линией рассматривают примененную дифференциальную защиту, если она предусмотрена для этой цепи. Наличие устройства в щите само по себе недостаточно: нужно определить, какую линию оно защищает и относится ли оно к проверяемой точке.

В итоговой записи эти элементы целесообразно связать: указать документированные характеристики линии, относящийся к ней аппарат защиты, сведения о защитном проводнике и примененной дифференциальной защите. Совместная оценка позволяет увидеть не только параметры каждого элемента, но и их согласованность.

Однофазная и трехфазная точка: несовместимость, которую не устраняет переходник

Однофазная и трехфазная точки отличаются не только формой розетки. В них используется разное число рабочих проводников и контактов, а отдельные проводники выполняют разные функции. Поэтому механический адаптер не преобразует одну систему питания в другую и не создает отсутствующий защитный или рабочий проводник.

Сначала специалист сверяет допустимые схемы в руководстве плиты, затем сопоставляет их с документированной схемой линии. Если модель допускает несколько вариантов, это еще не означает, что можно выбрать любой из них: существующая сеть должна фактически поддерживать выбранную схему, а подключение должно соответствовать указаниям изготовителя.

Количество отверстий в розетке не является достаточным доказательством числа фаз. Фактическое назначение проводников и состояние защитной цепи определяются при проверке. Это особенно важно в измененных электроустановках, где установленный разъем может не соответствовать скрытой проводке.

Переходник способен лишь физически соединить разные корпуса. Он не подтверждает допустимый ток контактов, не исправляет распределение нагрузки, не меняет параметры автомата и не обеспечивает правильное назначение проводников. Если плита, розетка и линия рассчитаны на разные схемы, требуется изменение несоответствующих звеньев, а не адаптер.

Удлинитель, тройник и бытовой переходник: почему они не заменяют подходящую силовую точку

Удлинитель или тройник добавляет в цепь кабель, вилку, розеточные контакты и места соединения. Каждый дополнительный контакт имеет собственное сопротивление и при высокой продолжительной нагрузке может стать участком локального нагрева. Внешне исправное устройство при этом может иметь номинальные параметры, не соответствующие плите.

Надпись о допустимой нагрузке на удлинителе относится к самому изделию и условиям его применения, но не подтверждает пригодность стационарной линии. Она также не отменяет требования руководства плиты к способу подключения. Если изготовитель предусматривает специализированную силовую точку или иной определенный вариант, бытовое соединительное устройство не становится равноценной заменой.

Тройник распределяет одну питающую точку между несколькими потребителями, но не увеличивает возможности этой точки. При одновременной работе приборов общая нагрузка проходит через контакты тройника, его вилку, исходную розетку и скрытую линию. Поэтому наличие свободного гнезда ничего не говорит о доступной мощности.

Бытовой или самодельный переходник маскирует несовпадение разъемов, не устраняя его электрическую причину. Через него невозможно подтвердить соответствие числа фаз, назначения контактов, заземления и аппаратов защиты. Использовать такое устройство как доказательство совместимости плиты и силовой точки нельзя.

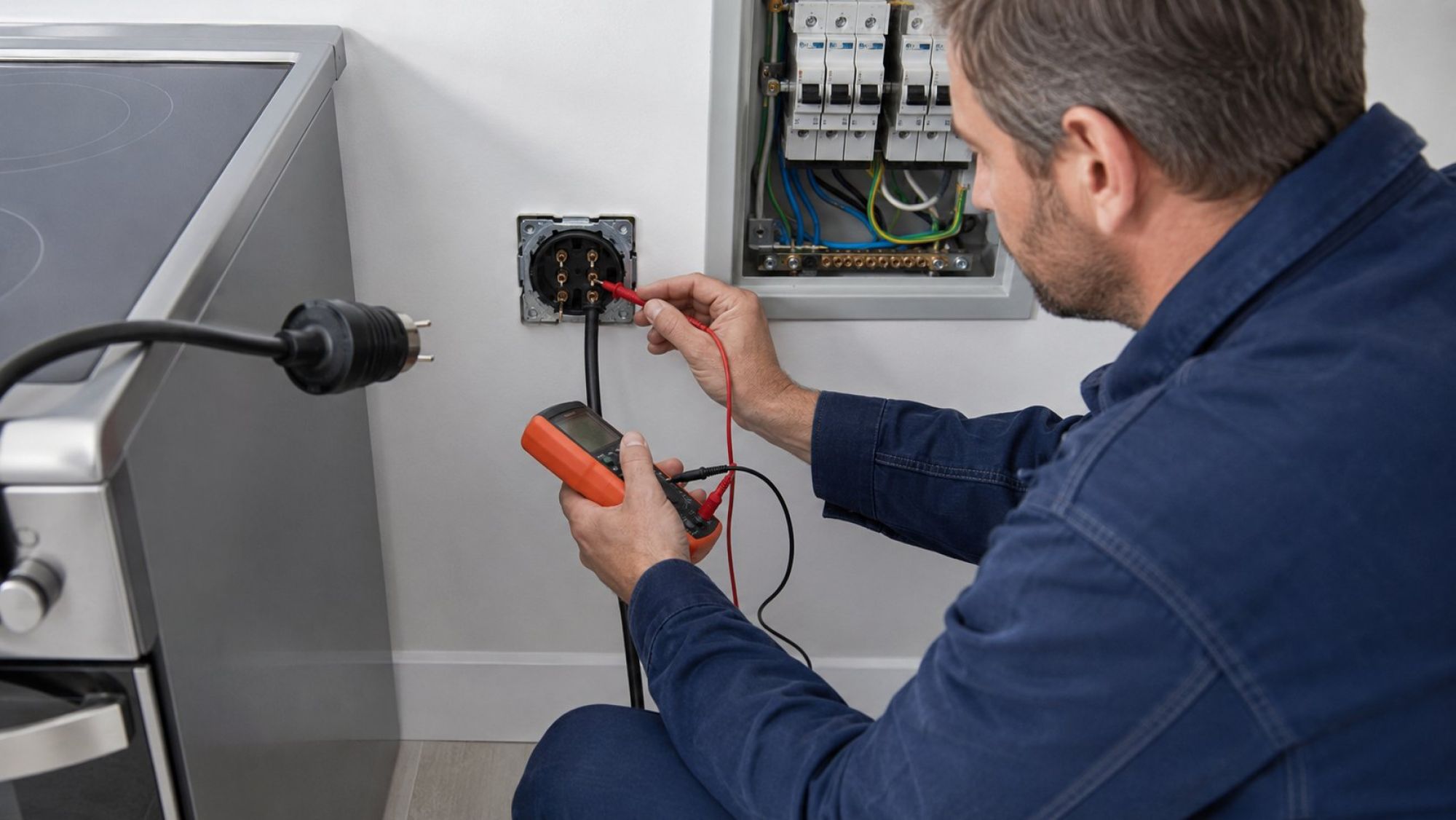

Протокол проверки совместимости: какие данные должен зафиксировать электрик

Под протоколом здесь понимается не обязательная форма документа, а понятная итоговая запись результатов диагностики. В ней целесообразно собрать данные, по которым можно проверить, почему существующая точка признана подходящей, неподходящей или пока не оцененной из-за недостатка сведений.

Полезно фиксировать не только название параметра, но и его фактическое значение либо способ подтверждения. Например, отметка «заземление есть» менее информативна, чем запись о том, какая цепь проверялась и какой результат получен. При этом состав и форма итоговой записи могут зависеть от объема диагностики и особенностей объекта.

Результат проверки может быть одним из трех: совместимость существующей точки с конкретной плитой подтверждена; выявлено несоответствие одного или нескольких звеньев; данных для решения недостаточно. При несоответствии или недостатке данных перечисляют затронутые элементы — кабель и вилку, розетку, линию, схему питания, защитный проводник или аппараты защиты.

В рамках услуги специалист сопоставляет паспорт конкретной модели с документированными параметрами точки и линии, выполняет необходимые измерения и сообщает практический результат: можно ли использовать существующую точку либо какие звенья требуют изменения. Такое заключение связывает требования плиты с фактической электроустановкой и не подменяет электрическую совместимость совпадением формы вилки и розетки.
