Розетка и выключатель в одном блоке: совместимость при замене

Розетка и выключатель в одном блоке: что учитывать при обновлении комбинации

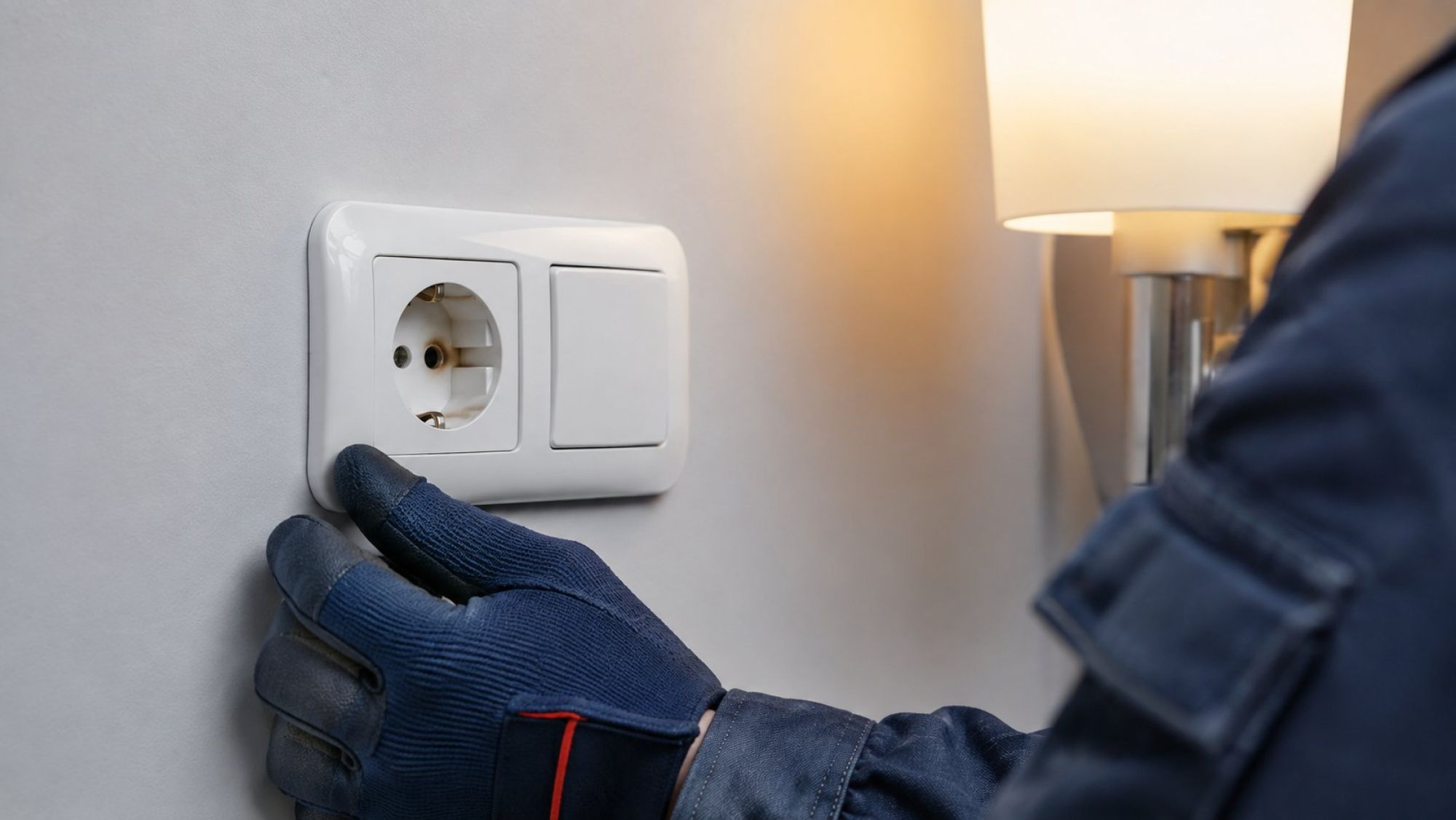

Общая рамка создает впечатление, что розетка и выключатель представляют собой одно устройство. На практике за похожей лицевой частью могут находиться разные конструкции: цельный комбинированный аппарат, два самостоятельных механизма или несколько элементов на общем суппорте. Поэтому решение нельзя выбирать только по цвету, форме клавиши и размерам видимой панели.

Замена розетки в такой комбинации начинается с определения формата блока. Затем сопоставляют назначение выключателя, устройство монтажного основания, серию электроустановочных изделий и фактический состав линии. Если хотя бы один из этих элементов не подходит, локальное обновление одного механизма может потребовать замены всей комбинации.

Моноблок и два механизма под рамкой: как различаются форматы комбинации

Первая развилка — цельное это изделие или модульная система. В моноблоке розетка и выключатель размещены в едином корпусе и закрыты общей лицевой панелью, предусмотренной конструкцией изделия. Отдельная клавиша еще не означает, что выключатель можно заменить механизмом произвольной серии. Крепления, внутренние соединения и декоративные детали могут быть частью одной конструкции.

В модульном варианте под многопостовой рамкой находятся независимые механизмы. У каждого есть собственная функциональная часть, клеммы и крепление, а рамка объединяет их визуально. Такой формат может допускать обновление одной позиции, но только при наличии механизма, совместимого с оставшимися деталями. Независимость электрических функций не означает универсальность механических размеров.

Отличается и основание блока. Возможны отдельные монтажные коробки для каждой позиции, коробки, соединенные в группу, либо специальное посадочное место для цельного изделия. Их тип нельзя надежно установить только по внешнему виду блока. Для предварительной идентификации используют маркировку изделия, артикул, каталог производителя, документацию на серию и сведения о ранее выполненном монтаже. Если для определения конструкции нужен доступ к механизмам, коробкам или проводникам, осмотр выполняет специалист в рамках замены.

До выбора нового элемента устанавливают четыре признака:

• имеет ли комбинация один корпус или несколько самостоятельных механизмов;
• к какой серии и платформе относятся видимые детали;
• какое основание и крепление указаны для установленного изделия;
• предусмотрена ли производителем отдельная замена нужного механизма.

Для моноблока обычно ищут изделие того же исполнения либо подходящую замену всей конструкции. Для модульной системы проверяют возможность сохранить рамку, суппорт и соседний выключатель. Неизвестные скрытые параметры не угадывают по форме панели: их уточняют по документации или при профессиональном осмотре.

Фаза, нейтраль и защитный проводник: почему функция розетки требует отдельной проверки схемы

Розетка и выключатель выполняют разные задачи. Розетка служит точкой питания подключенного прибора. Обычный выключатель управляет цепью освещения: его механизм изменяет состояние управляемой цепи, но сам по себе не превращает место установки в полноценную точку питания для розетки.

Для работы розеточной части важен состав проводников, фактически подведенных к ней. Фазный и нейтральный проводники участвуют в питании нагрузки. Защитный проводник связан с защитными контактами розетки, если он предусмотрен линией и конфигурацией электроустановки. Декоративное объединение с выключателем этих функций не меняет.

В месте обычного выключателя могут находиться проводники, необходимые именно для управления светом, а нейтральный или защитный проводник может не быть выведен к механизму выключателя. В комбинированном блоке ситуация зависит от исходной схемы: розеточная и осветительная части могут получать необходимые соединения внутри общей точки, но считать такую компоновку одинаковой для всех блоков нельзя.

Количество клавиш также не подтверждает наличие нейтрали или защитного проводника. Одна клавиша сообщает лишь о способе управления светом с лицевой стороны. За ней может находиться конкретная схема со своим набором контактов и кабелей. Две одинаково выглядящие комбинации поэтому способны заметно различаться по устройству.

Состав линии и назначение проводников устанавливают до выбора окончательной конфигурации. Для этого недостаточно фотографии лицевой стороны или предположения о том, как блок мог быть подключен. Идентификацию скрытой части, оценку состояния соединений и проверку возможности штатного присоединения выбранного механизма выполняет специалист при профессиональной замене розетки.

Одна или две клавиши: как схема освещения влияет на состав нового механизма

Следующая развилка относится к выключателю. Одноклавишный механизм обычно управляет одной группой света: пользователь включает или отключает ее одной клавишей. При обновлении блока важно сохранить не только число клавиш, но и функциональное назначение аппарата, схему его контактов и совместимость лицевой детали с механизмом.

Двухклавишный вариант предназначен для раздельного управления двумя группами. Это могут быть разные светильники либо две группы одного светового прибора. Внешне такой механизм иногда занимает то же место в рамке, что и одноклавишный, однако его контактная часть и назначение отличаются. Установка лицевой детали с другим делением не меняет функцию самого механизма.

Отдельную категорию образуют проходные и перекрестные аппараты, применяемые в схемах управления светом из нескольких мест. Их не следует считать обычными выключателями только потому, что лицевая клавиша выглядит похоже. Внутренняя логика переключения и состав контактов у них иные. Замена проходного аппарата обычным способна изменить предусмотренное управление, даже если новая деталь помещается в рамку.

При подборе выключательной части сопоставляют:

• число управляемых групп света;
• тип аппарата — обычный, проходной или перекрестный;
• маркировку и схему контактов конкретного механизма;
• совместимость механизма с суппортом, клавишей и рамкой выбранной серии.

Число клавиш — только один из признаков. Если старый механизм неизвестен, его функцию нельзя надежно восстановить по фотографии лицевой стороны. Нужны сведения о маркировке изделия и существующей схеме освещения. Это особенно важно, когда розетка остается прежней, а обновить планируют только соседний выключатель.

Рамка, суппорт и посадочные размеры: совместимость внутри одной серии и между брендами

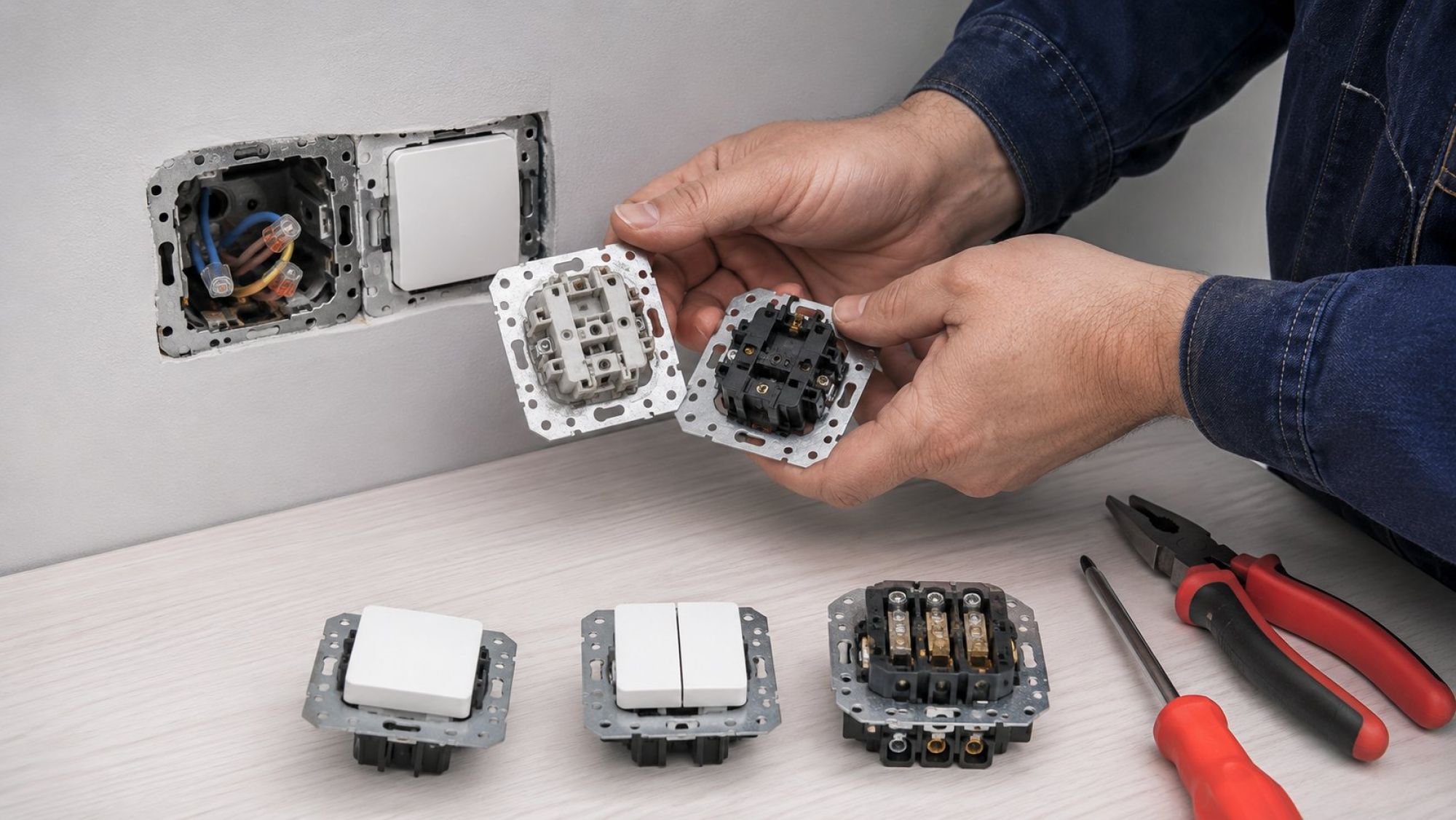

Даже при полном совпадении электрической функции новый механизм может не подойти механически. В модульной системе участвуют сразу несколько деталей: механизм, металлический или пластиковый суппорт, клавиша либо лицевая панель и декоративная рамка. Производитель проектирует их как согласованный комплект определенной серии.

Суппорт удерживает механизм в заданном положении и обеспечивает посадку декоративных частей. Форма защелок, расположение винтов, выступов и направляющих различаются. Если механизм не соединяется с суппортом предусмотренным способом, совпадения видимых размеров недостаточно. Изменение креплений может ухудшить фиксацию и положение изделия в коробке.

Для группы отдельных коробок имеет значение их взаимное расположение. Рамка рассчитана на определенную геометрию постов, поэтому отклонение положения коробок может мешать одновременной установке механизмов и ровной посадке общей рамки. В цельном изделии геометрию задает корпус моноблока, и требования к основанию могут отличаться от модульного варианта.

Совместимость внутри одного бренда тоже не следует считать автоматической. Разные серии могут иметь собственные суппорты, рамки, клавиши и лицевые накладки. Иногда производитель предусматривает общую платформу для нескольких коллекций, но это подтверждается каталогом или таблицей совместимости, а не названием марки. Между брендами совпадение также требует отдельного подтверждения.

Практическая проверка строится от механизма к внешним деталям: сначала устанавливают точную серию и артикул или сопоставляют размерный чертеж, затем проверяют суппорт, число постов рамки, ориентацию блока и совместимые лицевые элементы. Если старая серия снята с производства, подходящая по цвету рамка не решает вопрос: требуемого механизма или клавиши может не быть в доступной линейке.

Розетка с заземляющими контактами рядом со старым выключателем: чего не меняет новая рамка

Рамка закрывает края механизмов, выравнивает внешний вид комбинации и связывает ее с интерьером. Электрические функции определяются механизмами, составом линии и выполненными соединениями, а не декоративной частью блока.

Наличие металлических защитных контактов на лицевой части розетки показывает конструктивную особенность выбранного механизма. По внешнему виду нельзя установить, какой кабель проложен к точке и предусмотрен ли в ней защитный проводник. Этот вопрос относится к проверке существующей линии, а не к выбору цвета или формы рамки.

Когда современную розетку хотят поставить рядом со старым выключателем с сохранением проводки, совпадение посадочного места решает только механическую часть задачи. Для электрической части требуется установить, какие проводники присутствуют в точке, к каким функциям они относятся и допускает ли выбранный механизм штатное присоединение в существующей конфигурации.

Осветительная и розеточная части могут находиться рядом, но это не делает их назначение взаимозаменяемым. Поэтому подходящую комбинацию подбирают не как единый декоративный комплект, а как совокупность двух функций, совместимой механической платформы и существующей линии.

Профессиональная проверка при замене отвечает на практический вопрос: может ли новая розетка выполнять предусмотренные ею функции в этой точке. Если состав линии не соответствует выбранной конфигурации, изменение рамки или лицевой панели не устраняет это несоответствие.

Нагрев розетки и исправный свет: почему соседние модули оценивают раздельно

Общая рамка объединяет элементы композиционно, но нагрузка у них разная. Через розеточную часть проходит ток подключенного прибора, а выключатель управляет своей осветительной цепью. Поэтому работающий свет не дает полной информации о состоянии розеточной части блока.

Если на доступной для обычного осмотра поверхности заметны следы перегрева, состояние блока требует отдельной профессиональной оценки. Для этого не нужно самостоятельно открывать механизм: внешний признак учитывают при обращении за заменой, а скрытые элементы осматривает специалист после безопасной подготовки рабочей зоны.

Раздельно рассматривают механические дефекты. Треснувшая общая рамка может относиться к внешней части обеих позиций, хотя сами механизмы в модульной системе остаются самостоятельными. Шатающаяся розетка — уже не только декоративная проблема: при регулярном использовании движения механизма могут приводить к частым изгибам подходящих проводников.

Без самостоятельного демонтажа можно зафиксировать:

• формат и маркировку блока, если они доступны;
• состояние видимой рамки, клавиши и лицевой панели розетки;
• наличие заметного люфта при обычном использовании;
• видимые следы перегрева на доступных поверхностях.

Скрытое крепление, состояние контактов, проводников и монтажного основания проверяют в рамках профессиональной замены. Если проблема относится только к розеточной части, это еще не означает обязательную замену выключателя. Возможность сохранить его зависит прежде всего от конструкции: в моноблоке элементы могут быть неразделимы, а в модульной системе отдельный механизм иногда можно заменить без обновления соседнего.

Один модуль или весь блок: развилка по серии, коробкам и состоянию проводников

Решение об объеме обновления удобно принимать по четырем пунктам: формат блока, серия изделий, монтажное основание и проводники. Такая последовательность отделяет сведения, которые можно получить по маркировке и документации, от скрытых параметров, требующих осмотра специалистом.

Формат блока. Если розетка и выключатель выполнены в одном неразделяемом корпусе, отдельная замена механизма может быть не предусмотрена конструкцией. Тогда рассматривают совместимый моноблок либо переход на другую систему с учетом имеющегося основания. В модульном блоке возможность локальной замены сохраняется, но зависит от остальных проверок.

Серия изделий. Для независимых механизмов устанавливают совместимую платформу, артикулы рамки, суппорта, лицевых деталей и нового аппарата. При наличии предусмотренного производителем механизма соседнюю позицию можно сохранить, если она исправна. Для изделия неизвестного происхождения ориентирами служат маркировка, каталожные сведения и размерные чертежи.

Монтажное основание. Тип коробок, состояние суппортов и взаимное положение постов влияют на посадку новой комбинации. Предварительные сведения получают из документации и истории монтажа, а фактическое состояние скрытых элементов оценивает специалист при доступе к механизмам. Если основание повреждено или не соответствует новой системе, объем работ может выйти за пределы замены одного модуля.

Проводники. Их назначение, состояние и возможность штатного присоединения к выбранной конфигурации проверяют в рамках профессиональной замены розетки. Эта проверка показывает, подходит ли существующая линия новой розеточной части и можно ли сохранить схему соседнего выключателя. Неясность в скрытой части нельзя компенсировать подбором внешне похожего аппарата.

Один модуль можно рассматривать для замены, когда подтверждены модульный формат, совместимая серия, подходящее основание и возможность штатного присоединения проводников к нужной функции.

Весь блок рассматривают как единую задачу, когда установлен моноблок, совместимый элемент прежней серии недоступен, детали не образуют предусмотренный производителем комплект, основание требует изменения либо существующая линия не подходит выбранной конфигурации.

Итоговый чек-лист остается коротким: определить формат блока, подтвердить серию, оценить монтажное основание и проверить проводники. Первые сведения собирают по маркировке и документации, а скрытые электрические и механические параметры уточняет специалист в ходе услуги по замене розетки.
