Розетки для встраиваемой техники на кухне: карта точек питания по приборам и зонам

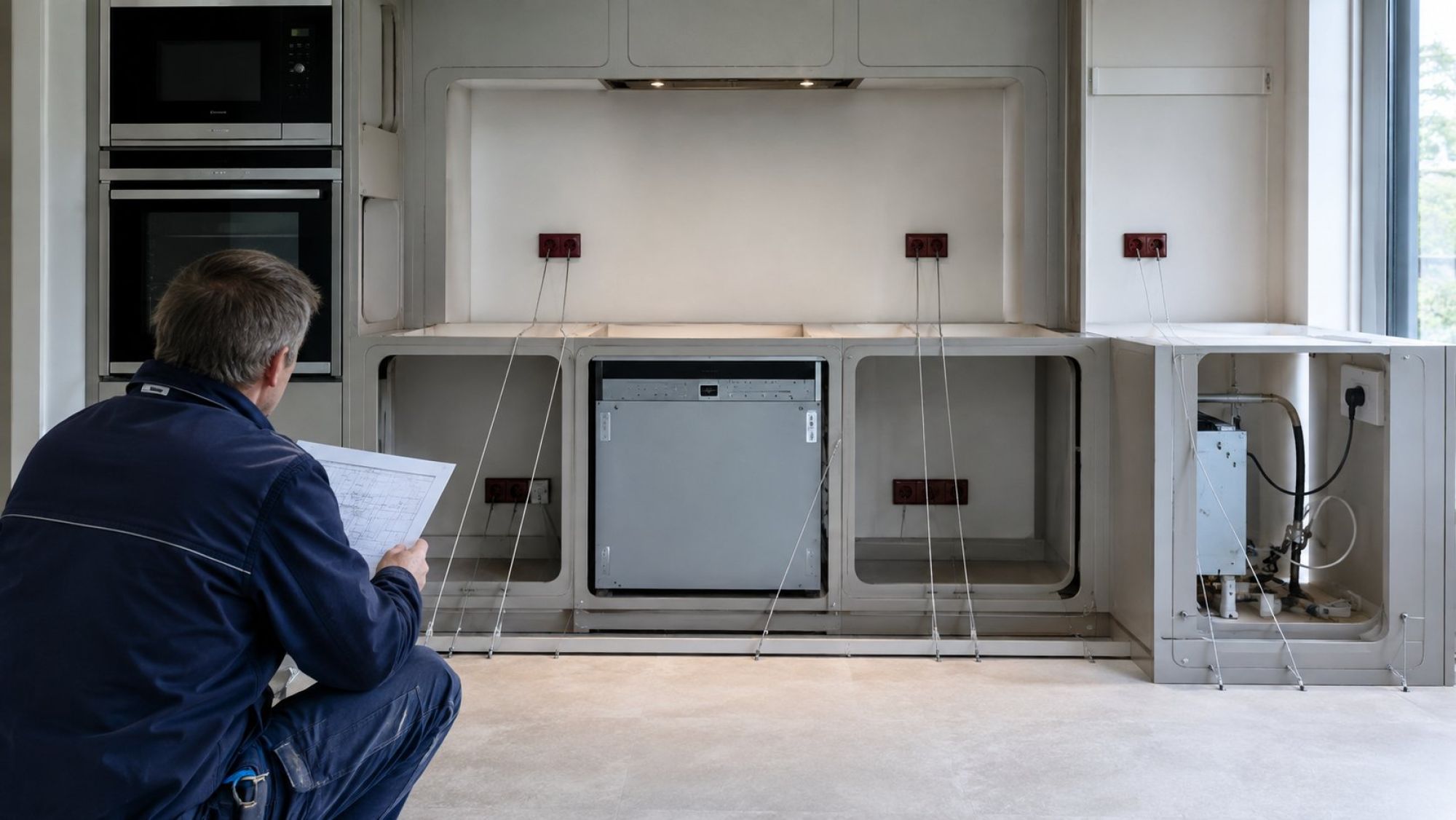

Электрику кухни размечают тогда, когда стены еще открыты, а шкафов и техники на месте нет. Поэтому условная отметка «розетка для духовки» мало помогает: после сборки точка может оказаться за корпусом прибора, рядом с коммуникациями или в недоступной части мебели.

Рабочую карту составляют после выбора моделей и утверждения проекта мебели. Монтажные схемы приборов сопоставляют с границами шкафов, а затем назначают координаты электрических точек. Установка встраиваемой техники в таком проекте включает предварительную сверку корпусов, коммуникаций, вариантов подключения и доступа после сборки.

Универсальной высоты для всех приборов нет. Положение точки зависит от размеров конкретной модели, места вывода и длины штатного кабеля, глубины мебели, соседства воды и нагрева, а также предусмотренного способа обслуживания. Поэтому кухонную электрику удобнее планировать по приборам и функциональным зонам.

Паспорт прибора: мощность, тип подключения и длина штатного кабеля

Первая привязка выполняется не только к названию техники, но и к документации выбранной модели. Внешне похожие духовые шкафы, холодильники или кофемашины могут отличаться размерами корпуса, способом подключения и положением кабельного вывода. Пока модель не выбрана, на плане можно зарезервировать область, но точную координату лучше не считать окончательной.

В карточку прибора переносят номинальную и максимальную потребляемую мощность, если производитель приводит оба значения. Эти сведения передают квалифицированному электрику для расчета линии, кабеля и защитных устройств. Одинаковый тип техники сам по себе не означает одинаковые параметры подключения.

Следующая строка карточки — вариант присоединения, указанный изготовителем. Это может быть кабель с вилкой, клеммное присоединение или другое предусмотренное решение. Наличие кабеля еще не подтверждает возможность подключения через любую бытовую розетку, поэтому тип соединения фиксируют по руководству вместе с электрическими параметрами модели.

Длину штатного кабеля оценивают по фактическому пути внутри мебели. Для выбранного маршрута проверяют, достигает ли кабель точки без натяжения, допускает ли инструкция его прохождение через перегородку, остается ли место для изгиба и не попадает ли провод между корпусом и деталями шкафа. Если координата подходит только при использовании случайного удлинителя или неудобной прокладке, расположение точки пересматривают.

• Для идентификации: изготовитель и полное обозначение модели.
• Для электрического проекта: паспортная мощность и предусмотренный способ подключения.
• Для геометрии: размеры корпуса и ниши, место вывода и длина кабеля.
• Для согласования: разрешенные монтажной схемой области, вентиляционные зоны и способ доступа.

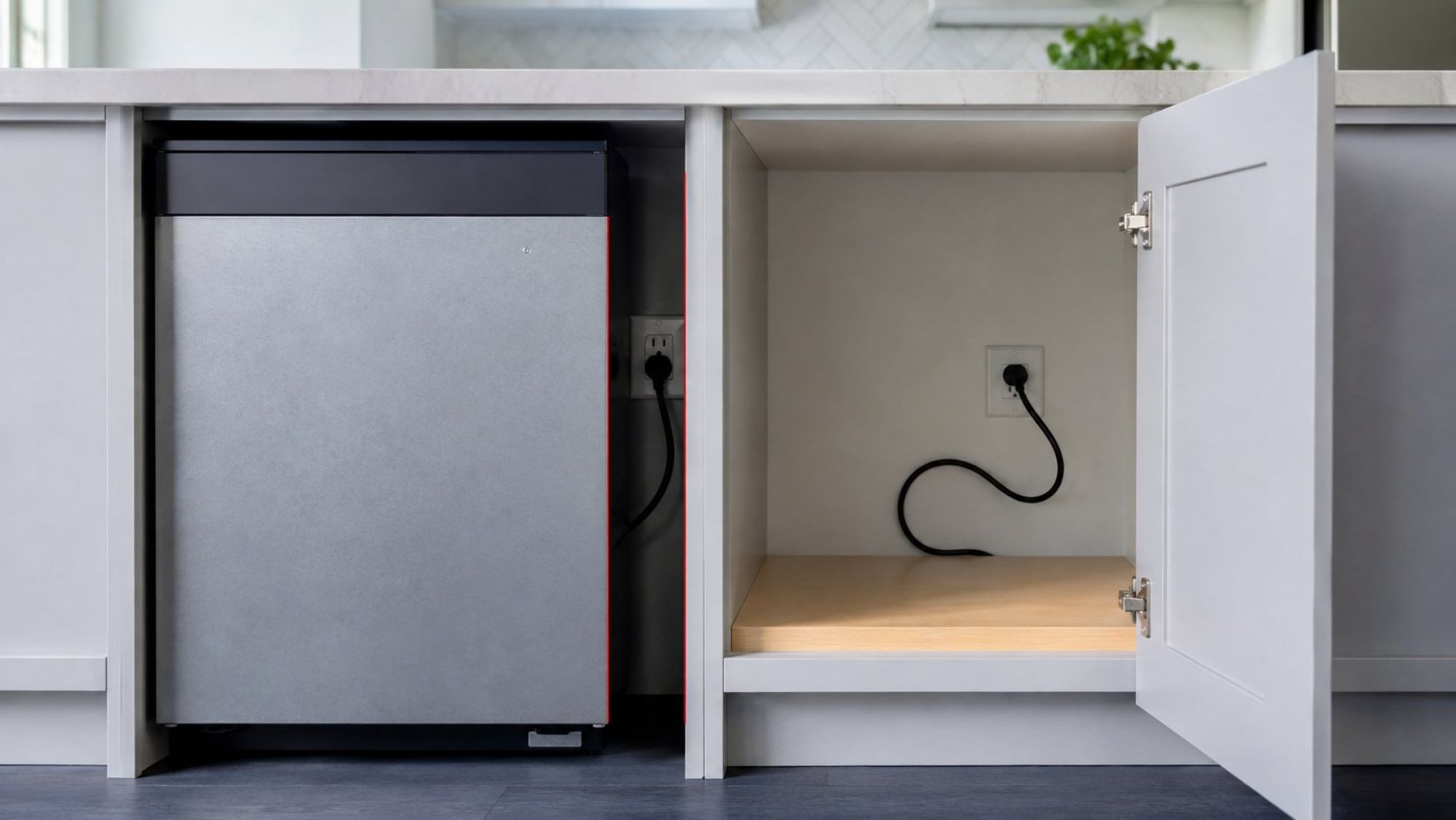

Розетка за корпусом и розетка в соседнем модуле: сравнение доступности

Главная развилка карты — оставить соединение в модуле прибора или вынести его в соседний шкаф. Решение принимают по разрезу мебели: на нем видны глубина техники, задние выступы, положение стенок и свободные области. Одной глубины ниши недостаточно, потому что вилка, изгиб кабеля и конструктивные части прибора также занимают место.

Точка непосредственно за корпусом может рассматриваться, если выбранная область разрешена монтажной схемой и соединение не мешает установке. Проверочные вопросы просты: остается ли необходимая глубина, не упирается ли вилка в прибор, допускается ли такое положение изготовителем и каким способом выполняется отключение после сборки.

Соседний модуль может упростить доступ, но его также проверяют по фактической комплектации. Штатный кабель должен достигать выбранного места по маршруту, допустимому для конкретной модели. Ящики, направляющие, сифоны, трубы и внутренние системы хранения способны занять область, которая на общем плане выглядит свободной. Положение отверстия в перегородке согласуют с маршрутом кабеля и конструкцией шкафа.

Доступность лучше описывать конкретным действием: «через распашной фасад соседнего модуля», «через съемную полку» или «через предусмотренную сервисную полость». Если для отключения нужно извлечь прибор или разобрать часть мебели, это фиксируют в проекте и сопоставляют с монтажной схемой модели. Так проектировщик, электрик и установщик одинаково понимают выбранное решение.

Духовой шкаф и варочная панель: две нагрузки в одном мебельном блоке

Духовой шкаф и варочная панель визуально образуют комплект, но в электрической ведомости остаются двумя приборами. Для каждого указывают паспортную мощность, кабельный вывод и предусмотренный способ присоединения. Совпадение бренда, ширины или мебельного модуля не подтверждает возможность подключения к одной точке.

Для такого блока нужен разрез, показывающий корпуса обоих устройств и свободную глубину. По инструкции каждой модели проверяют, где разрешено располагать соединение, допустим ли выбранный маршрут кабеля и не занята ли эта область деталями техники. Отдельно отмечают вентиляционные и тепловые области, обозначенные изготовителями.

Пустое место под столешницей или за духовкой нельзя автоматически считать подходящим. В проекте задают вопросы: относится ли участок к допустимой монтажной зоне, не мешает ли точка задвиганию корпуса, остается ли доступ после установки и разрешено ли проводить там кабель конкретного прибора. Параметры линии и необходимость раздельного питания определяет квалифицированный электрик с учетом паспортных нагрузок и действующих требований.

Для духовки и панели создают две строки ведомости. У каждой строки есть модель, мощность, тип подключения, место присоединения, способ доступа и согласованный маршрут штатного кабеля. Такая запись помогает заранее заметить, если обе точки претендуют на одну небольшую полость или соединение одного устройства попадает в область, занятую другим.

Посудомоечная машина: граница между электропитанием, водой и сливом

В зоне посудомоечной машины одновременно размещаются электропитание, подача воды и слив. Поэтому электрическую точку рассматривают вместе со шлангами, арматурой, сифоном и внутренним наполнением соседних шкафов. В проекте показывают корпус машины в установленном положении и предусмотренные изготовителем направления вывода коммуникаций.

Пространство за машиной может быть ограничено по глубине. Возможность размещения там вилки, шлангов или соединительных элементов проверяют по монтажной схеме конкретной модели. Перенос элементов в шкаф под мойкой также требует геометрической проверки: полезный объем могут занимать трубы, фильтры, контейнеры и выдвижные системы.

В соседнем модуле отдельно обозначают путь заливного и сливного шлангов, доступ к запорной арматуре и предполагаемую область электрического соединения. Взаимное положение электрики и разъемных водяных узлов согласуют с квалифицированным электриком по действующим правилам и с учетом проекта сантехнических коммуникаций. Одной отметки «в шкафу мойки» для такого согласования недостаточно.

Способ доступа к питанию определяется монтажной схемой выбранной посудомоечной машины и фиксируется в проекте. Это может быть доступ через соседний фасад, сервисную область либо иной предусмотренный вариант. Отдельно записывают, как после сборки перекрывается вода и какие мебельные элементы требуется открыть или снять для обслуживания.

В координатной ведомости указывают конкретный модуль, сторону размещения, привязку к чистовому полу и боковой границе, а также соседние водяные соединения. Такая детализация позволяет до монтажа проверить, остаются ли доступными электрическая точка и арматура и не пересекаются ли маршруты кабеля и шлангов с внутренними механизмами мебели.

Встраиваемый холодильник: питание вне вентиляционного канала

Для встраиваемого холодильника расположение входных и выходных вентиляционных зон переносят из фирменной монтажной схемы выбранной модели. Универсальную схему движения воздуха для всех холодильников применять нельзя: конфигурация отверстий, зазоров и каналов зависит от конструкции прибора и мебельной колонны.

После нанесения этих зон проверяют предполагаемое место розетки и запас кабеля. Вопрос состоит не в абстрактном запрете, а в соответствии конкретному руководству: разрешена ли выбранная область, не занимает ли соединение предусмотренное воздушное пространство и остается ли необходимая глубина для корпуса.

Полезную глубину определяют с учетом всех элементов, показанных на разрезе: самого холодильника, мебельных стенок, вилки, изгиба кабеля и выступающих деталей прибора. Если точка за корпусом мешает установке или попадает в занятую область, рассматривают соседний модуль либо предусмотренную мебелью сервисную полость. Возможность такого переноса подтверждают длиной кабеля и указаниями для выбранной модели.

Способ отключения определяют до изготовления колонны. На плане указывают, через какую дверцу, полку или съемный элемент можно получить доступ к соединению. При этом учитывают реальную комплектацию шкафа: полки, ящики и панели могут перекрыть точку, которая на пустом эскизе кажется доступной.

Числовые размеры вентиляционных отверстий и монтажных зазоров берут из документации холодильника. Электрическая карта не заменяет эти параметры усредненными значениями, а использует их как границы, внутри которых выбирается совместимое с мебелью место подключения.

Микроволновая печь, кофемашина и подогреватель: колонна с несколькими приборами

Приборная колонна выглядит как единый вертикальный блок, но внутри нее находятся отдельные монтажные ниши. Микроволновая печь, кофемашина и подогреватель имеют собственные корпуса, кабели, электрические параметры и условия установки. Поэтому группа условных розеток за колонной не заменяет адресную привязку каждого устройства.

Для каждого уровня фиксируют границы ниши, глубину прибора и положение кабельного вывода. Затем проверяют, где инструкция разрешает разместить соединение и каким способом к нему можно добраться. На вертикальном разрезе становятся заметны конфликты: точка одного прибора может оказаться за корпусом другого, а предполагаемая сервисная область — за несъемной полкой.

Кофемашину нельзя подключать по аналогии с микроволновой печью только из-за одинаковой ширины фасада. Ее способ подключения, необходимые операции обслуживания и допустимые монтажные области определяются выбранной моделью. Подогреватель также получает отдельную строку с собственной мощностью и типом присоединения.

Если доступ организуют через соседний шкаф или сервисную полость, проверяют длину кабеля по фактическому маршруту через мебельные перегородки. В проекте отмечают, допускается ли такой маршрут инструкцией, не мешают ли ему крепеж и направляющие и остается ли соединение доступным после установки всех приборов колонны.

Удобный рабочий документ для этой зоны — вертикальный разрез с нумерацией точек. Номер связывают с конкретной моделью, а рядом записывают способ доступа. Благодаря этому обозначения на электрическом плане соответствуют реальным нишам, а не только общему контуру мебельной колонны.

Координатная ведомость для электрика: привязка к чистовому полу и границам модулей

Финальная карта должна быть понятна без устных пояснений. Координаты задают относительно стабильных ориентиров: уровня чистового пола, границ конкретного мебельного модуля и принятой точки отсчета по стене. Если размеры сняты до отделки, это явно отмечают, чтобы будущие слои пола и стен не изменили положение точки относительно ниши.

Каждому прибору присваивают отдельную строку, даже если несколько устройств находятся в одном шкафу. В ведомость включают:

• Прибор: наименование, изготовитель и точное обозначение модели.
• Электрические данные: паспортную мощность и предусмотренный тип подключения.
• Геометрию: номер модуля, координаты от чистового пола и боковой границы, установочную глубину.
• Кабель: место вывода, длину и согласованный маршрут.
• Доступ: действие, необходимое для отключения после сборки мебели.
• Соседние области: водяные узлы, шланги, вентиляционные зоны, нагревающиеся части и мебельные механизмы.

Фронтальный вид показывает принадлежность точки модулю и положение по высоте, а разрез — взаимное расположение корпуса, вилки и коммуникаций. Для приборной колонны и зоны мойки особенно важно использовать оба изображения: одинаковая координата на стене может соответствовать как свободной полости, так и месту непосредственно за техникой.

Перед передачей электрику ведомость сверяют с актуальным мебельным проектом и паспортами выбранных моделей. Замена техники означает повторную проверку соответствующей строки, поскольку размеры корпуса, кабельный вывод или способ подключения могут измениться.

Ведомость не заменяет электротехнический расчет. Параметры линий, защитных устройств, заземления и кабелей определяет квалифицированный специалист с учетом паспортных нагрузок, действующих требований и условий объекта. Кухонная карта передает ему модели, способы подключения и точную геометрию.

Специалист по установке до монтажа техники может сверить выбранные модели с мебельным проектом, проверить предусмотренный доступ к соединениям и сопоставить точки подключения с фактическими нишами и коммуникациями. Результатом такой сверки становится согласованная карта для мебельщиков, электрика и установщика без обезличенных отметок «розетка для техники».
