Схема электропроводки в квартире до ремонта: линии, точки и трассы

Монтаж электропроводки начинается не с разметки стен, а с описания будущей квартиры. Где будет стоять кухня, как открываются двери, сколько рабочих мест понадобится, какая техника останется включенной постоянно — эти решения определяют расположение точек, состав линий и устройство квартирного щита.

Рабочая схема переводит бытовые сценарии на язык проектных решений. Сначала составляют карту потребителей, затем распределяют их по группам, наносят электроточки на план мебели и только после этого выбирают маршруты кабелей. Такой порядок позволяет обсуждать электрику предметно: не абстрактное количество розеток на комнату, а конкретные подключения в конкретных местах.

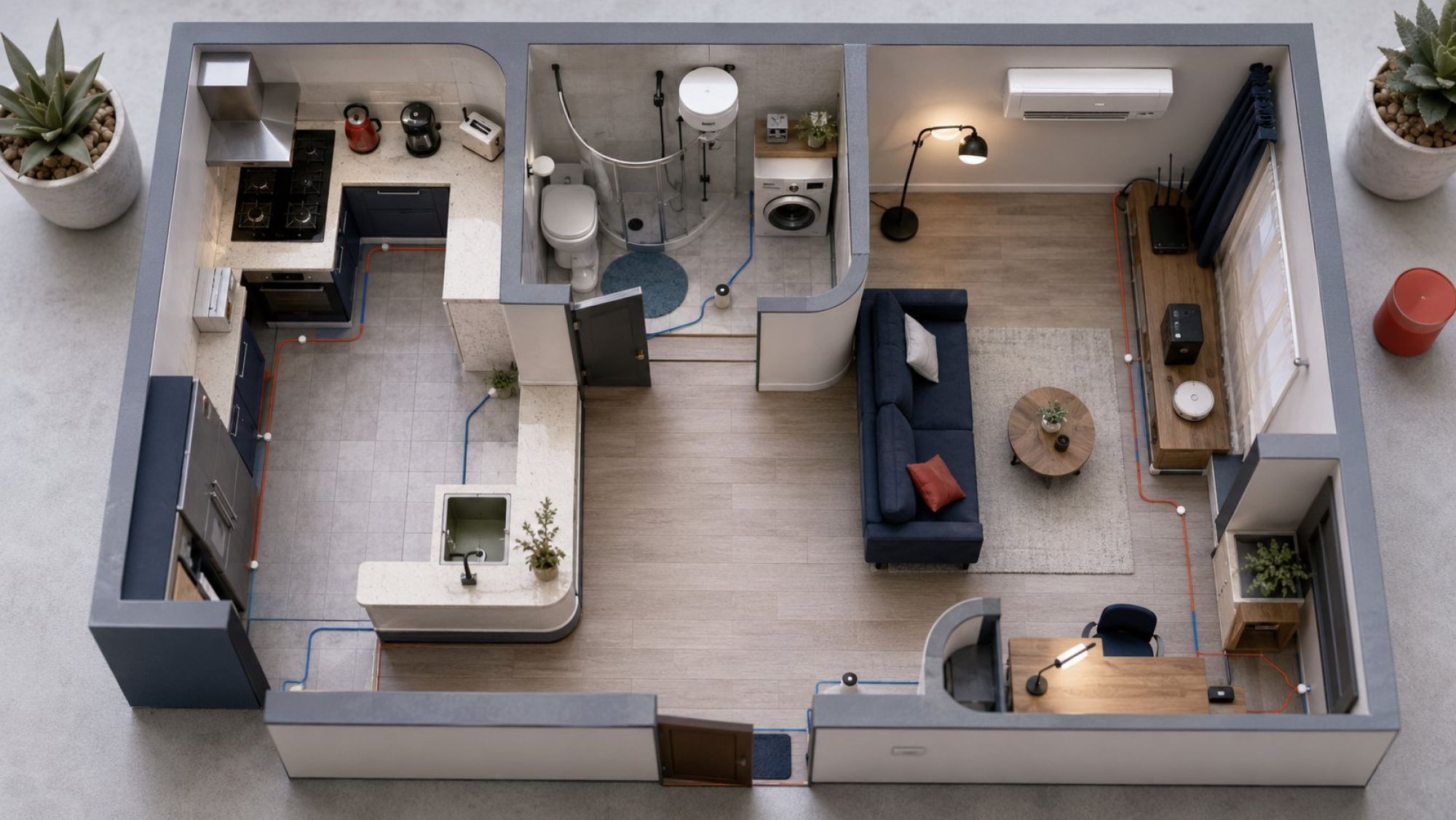

Карта потребителей: кухня, санузел, рабочие места и климатическая техника

Основой схемы служит перечень оборудования по помещениям. В него включают не только стационарную технику, но и переносные приборы, которыми жильцы действительно будут пользоваться. На кухне это встроенное и настольное оборудование, в санузле — стиральная машина, водонагреватель или другие предусмотренные проектом устройства, в комнатах — телевизоры, компьютеры, зарядные устройства, светильники и климатическая техника.

Удобнее составлять карту одновременно с планом мебели. Например, обозначения рабочего стола и монитора недостаточно: нужно учесть системный блок или ноутбук, дополнительный экран, настольный светильник, зарядку телефона и сетевое оборудование. Для телевизионной зоны отдельно фиксируют экран, приставки, акустику и сопутствующие подключения. Это помогает увидеть не только число приборов, но и места их совместного использования.

Для каждого стационарного потребителя записывают модель либо предполагаемый тип оборудования, место установки, паспортную мощность и режим работы. Паспортные данные особенно важны для варочной панели, духовки, водонагревателя, стиральной машины и климатического оборудования. Ориентироваться на усредненное название прибора недостаточно: требования к подключению следует сверять с документацией выбранной модели.

Следующий параметр — одновременность. Одно дело, когда прибор включается изредка, и другое — когда несколько устройств регулярно работают вместе. Сценарий приготовления еды, например, рассматривают как сочетание установленной кухонной техники, вытяжки, освещения и приборов на рабочей поверхности. Расчет нагрузки выполняет специалист, но владельцу квартиры нужно заранее описать реальные сочетания, а не только передать список названий.

На карте отмечают и вероятные изменения: перестановку рабочего стола, появление второго монитора, установку кондиционера или изменение телевизионной зоны. Резервная точка должна отвечать понятному сценарию, иначе план быстро превращается в набор розеток без привязки к интерьеру. Полезный результат этого этапа — таблица потребителей и план их размещения, согласованные с планировкой квартиры.

Групповые и выделенные линии для света, розеток и мощной техники

После составления карты потребителей оборудование распределяют по линиям. Группа объединяет точки, которые получают питание через соответствующую линию и связанный с ней аппарат защиты в щите. Разделение позволяет управлять квартирой по понятным зонам и не сводить все освещение, розетки и стационарную технику к одной общей цепи.

Группы освещения и розеточные группы выполняют разные задачи, поэтому их показывают на схеме раздельно. Внутри квартиры деление может учитывать помещения и сценарии эксплуатации. Важно, чтобы каждая группа имела ясные границы: проектировщик и монтажная бригада должны одинаково понимать, какие светильники или розетки к ней относятся.

Оборудование рассматривают для отдельной линии не только по бытовому определению мощной техники. Основаниями служат расчетная нагрузка, режим работы, требования изготовителя и условия помещения. Решение принимают по паспорту конкретной модели и расчету всей установки. Универсальный перечень отдельных линий не заменяет такой проверки, как не заменяет ее и приблизительное сложение мощностей приборов.

Итог группировки отражают на однолинейной схеме. На ней должна прослеживаться связь от квартирного щита до каждой линии и ее назначения. Одно и то же обозначение затем используют на плане точек, плане трасс и маркировке щита. Если группа названа по-разному в нескольких документах, при монтаже и эксплуатации возникает неоднозначность.

Сечения кабелей, характеристики защитных аппаратов и параметры дифференциальной защиты нельзя назначать по универсальной таблице без исходных данных. Их определяют с учетом расчетной нагрузки, параметров электроснабжения квартиры, способа прокладки, требований изготовителей оборудования и действующих норм. Проектные решения следует сверять с актуальными редакциями ПУЭ, СП 256.1325800 и применимых стандартов серии ГОСТ Р 50571.

Электроточки на плане мебели: высоты, привязки и зоны доступа

План электроточек накладывают на обмерный план и расстановку мебели. На нем показывают розетки, выключатели, выводы для стационарного оборудования и точки освещения. Для встроенной мебели нужна не приблизительная отметка, а размерная привязка, согласованная с ее конструкцией.

Размеры задают относительно однозначных ориентиров: чистового пола, готовой стены, края проема, угла или оси мебельного модуля. Формулировка вроде «розетка возле шкафа» не определяет положение точки. После появления отделки и мебели такое описание допускает несколько трактовок, поэтому на плане фиксируют координаты и указывают, к какой готовой поверхности они относятся.

Единой обязательной высоты для всех розеток квартиры в статье быть не может. Положение зависит от мебели, оборудования, требований конкретного помещения и принятого интерьерного решения. Точка у прикроватной тумбы, подключение вытяжки и розетка для настольной техники решают разные задачи, хотя на условном плане могут обозначаться похожим символом.

Особого внимания требует встроенная техника. Наличие розетки непосредственно за корпусом еще не означает, что подключение будет удобным: корпус, ящик, задняя стенка или цоколь могут занять это пространство. Нужно заранее определить допустимую зону подключения по документации техники и проекту мебели, а также сохранить доступ к точке после установки оборудования.

Выключатели сверяют с дверными полотнами и направлением их открывания. На плане должны быть одновременно видны проем, полотно в открытом положении, мебель и место управления светом. Такой способ помогает исключить ситуацию, когда выключатель формально находится возле входа, но фактически оказывается за дверью или шкафом.

До утверждения плана полезно пройти по квартире как по последовательности действий: войти, включить свет, положить телефон на зарядку, сесть за рабочий стол, воспользоваться кухонной поверхностью. Каждый сценарий связывают с конкретной точкой. Так становится заметно, какие подключения действительно нужны и какие обозначения существуют на плане без понятного назначения.

Кабельные трассы в стенах, полу и потолке: выбор маршрута до отделки

Трассы выбирают после утверждения групп и электроточек. До этого маршрут нельзя считать осмысленным: неизвестно, какие точки связаны одной линией, где размещается щит и какие коммуникации проходят рядом. План трасс должен соответствовать однолинейной схеме и использовать те же обозначения групп.

На выбор маршрута влияют материал стен и перекрытий, конструкция пола и потолка, толщина будущих отделочных слоев и ограничения конкретного здания. Решение для перегородки нельзя автоматически переносить на несущую конструкцию. Допустимые работы с основаниями и конструкциями согласуют с проектной документацией и требованиями, действующими для дома.

Электрические маршруты рассматривают вместе с трубопроводами, отоплением, вентиляцией, кондиционированием и слаботочными сетями. Отдельные планы, подготовленные без координации, могут назначить нескольким системам одно пространство. Поэтому до начала работ сводят инженерные решения и проверяют места пересечений, проходов и подключения оборудования.

Маршрут оценивают не только по удобству первоначальной прокладки. Важно, можно ли будет определить положение скрытой линии после отделки, не окажутся ли соединения недоступными и не помешает ли трасса последующему креплению мебели или оборудования. Ремонтопригодность обеспечивается проектом и исполнительной документацией, а не памятью участников ремонта.

После прокладки фактические маршруты переносят на исполнительный план. Если монтажное решение изменилось относительно проекта, в документации показывают именно выполненное положение. Для каждой трассы нужны понятные размерные привязки к устойчивым ориентирам. Тогда отделочная бригада получает не эскиз намерений, а актуальную карту скрываемых коммуникаций.

Санузел и кухня: влажные зоны, нагрев и высокая нагрузка

Санузел и кухня требуют отдельной координации электрики с мебелью, водой, паром и источниками нагрева. Здесь особенно опасно сначала расставить точки, а затем пытаться совместить их с сантехникой и оборудованием. Электрический план разрабатывают на основе утвержденной расстановки и схем других коммуникаций.

В санузле сначала фиксируют границы и расположение ванны либо душа, сантехнических приборов, мебели и стационарного оборудования. Затем проектировщик определяет допустимые зоны для электроточек и оборудования по действующим требованиям для помещений с ванной или душем. Обозначение «влагозащищенное» само по себе не подтверждает допустимость произвольного размещения.

Для стиральной машины и водонагревателя учитывают паспортные требования, точное место установки и доступ к подключению. В проекте также рассматривают соседство с водопроводом и канализацией, положение мебели и возможность обслуживания. Все решения по линиям и защите принимают в составе расчета, а не только по названию прибора.

На кухне потребителей удобно разделить по функциональным зонам: встроенная техника, оборудование рабочей поверхности, освещение, вытяжка и предусмотренные проектом дополнительные устройства. Такое описание показывает одновременность использования и помогает не смешивать стационарные подключения со свободными розетками для переносных приборов.

Расположение точек сверяют с чертежами кухонной мебели и паспортами варочной панели, духовки и другой выбранной техники. Учитывают корпуса модулей, ящики, цоколь, мойку, трубопроводы и зоны нагрева. Точка должна находиться не просто рядом с прибором, а в предусмотренной для подключения зоне, доступной при эксплуатации и обслуживании.

Параметры оборудования могут измениться при замене модели, поэтому окончательную схему нельзя утверждать по условным картинкам кухни. Если техника еще не выбрана, в задании фиксируют неопределенность, а проектное решение повторно проверяют после получения паспортов. Это надежнее, чем приписывать всем приборам одного типа одинаковые требования.

Квартирный щит: группы, защитные аппараты и понятная маркировка

Квартирный щит связывает все предыдущие решения. Каждая линия с однолинейной схемы должна иметь однозначное соответствие в щите, а состав защитных аппаратов — опираться на расчет и характеристики подключаемых цепей. По одному внешнему виду щита невозможно определить правильность проекта.

Расчет включает нагрузки и параметры, необходимые для выбора и проверки защитных решений, в том числе токи короткого замыкания. Эти задачи выполняет квалифицированный специалист с учетом условий электроснабжения конкретной квартиры. Допустимую мощность и требования к проекту дополнительно уточняют у управляющей организации, особенно если работы затрагивают ввод или общедомовые зоны.

Место под проектный резерв планируют вместе с фактическим составом щита. Резерв не является произвольным запасом и не означает, что к нему впоследствии можно подключить любую нагрузку без проверки. В проекте указывают, для каких вероятных изменений он предусмотрен и какие решения потребуется пересчитать при расширении.

Маркировка должна позволять понять, какую зону или оборудование отключает каждый аппарат. Подписи вроде «розетки 1» и «розетки 2» малоинформативны без связи с помещениями или назначением. На однолинейной схеме, планах и в щите применяют одинаковые идентификаторы, чтобы нужную линию можно было найти без догадок.

В комплекте документов полезна ведомость групп: идентификатор, назначение, обслуживаемые помещения или устройства и ссылка на соответствующую линию плана. Характеристики аппаратов указывают по проекту и документации производителей. Самостоятельное вскрытие щита или изменение подключений такая ведомость не предполагает — она нужна для эксплуатации и работы квалифицированных специалистов.

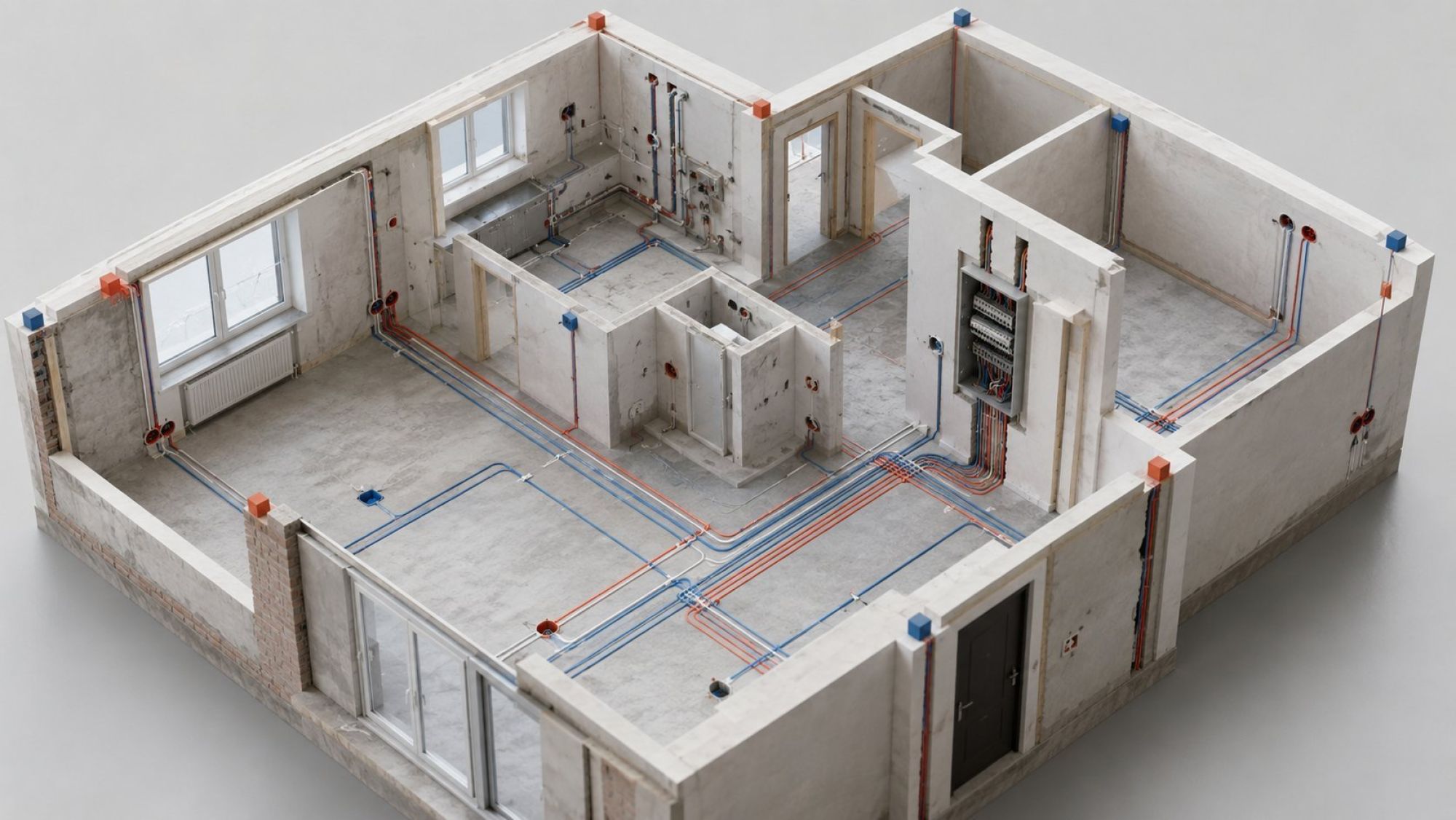

Комплект схем перед отделкой: однолинейный план, трассы и фотофиксация

Результат планирования — не один перегруженный чертеж, а согласованный комплект документов. Однолинейная схема показывает состав групп и их связь со щитом. План электроточек определяет положение розеток, выключателей, выводов и светильников. План трасс фиксирует маршруты линий и их привязки.

В комплект включают таблицу потребителей с паспортными данными выбранной техники, план мебели и инженерных коммуникаций, ведомость групп и принятые условные обозначения. Обозначения должны быть единообразными и проверенными профильным проектировщиком. Монтажная и отделочная бригады работают с одной актуальной версией документов.

До закрытия стен, пола или потолка фактически выполненные трассы фотографируют. Общие кадры показывают положение коммуникаций в помещении, а более подробные — прохождение линий возле углов, проемов, точек и пересечений. Фото должны соотноситься с помещением и планом; набор изображений без подписей и ориентиров трудно использовать после завершения ремонта.

Если трасса или точка была перенесена, изменение отражают не только на фотографии, но и на исполнительном плане. Для электроточек сохраняют привязки к чистовым поверхностям, для маршрутов — размеры относительно понятных конструктивных ориентиров. Маркировку линий сверяют с однолинейной схемой и подписями в щите.

Перед началом отделки комплект позволяет ответить на проверяемые вопросы: все ли заявленные потребители получили точки подключения, совпадают ли точки с мебелью, прослеживается ли каждая группа от щита до назначенных зон, согласованы ли трассы с другими коммуникациями и зафиксировано ли фактическое положение скрываемых линий. Именно такой набор решений превращает бытовые сценарии квартиры в рабочую схему электропроводки.
