Схема электрощита в квартире с УЗО: как разделить линии и зоны защиты

Однолинейная схема квартирного щита — это не просто перечень автоматов. Она показывает маршрут питания, границы зон защиты и зависимости между линиями. По ней можно понять, отключится ли при утечке одна группа или вся квартира, какие аппараты отвечают за разные аварийные режимы и почему нейтрали после нескольких УЗО нельзя объединять произвольно.

Сборка электрощита в квартире начинается с проектной логики: какие кабельные линии предусмотрены, какие нагрузки к ним относятся и какой масштаб отключения приемлем для каждой зоны. Количество аппаратов само по себе ничего не доказывает. Гораздо важнее, чтобы назначение каждого элемента было понятно, отходящие линии были однозначно обозначены, а фазный и нейтральный проводники каждой защищаемой группы проходили через согласованную зону контроля.

Читать такую схему удобно от источника питания к потребителям. Сначала определяется ввод, затем общие коммутационные и защитные аппараты, после них — распределение по УЗО и групповым автоматам, а в конце — конкретные линии. При этом схема описывает электрические связи, а не внешний вид готового щита.

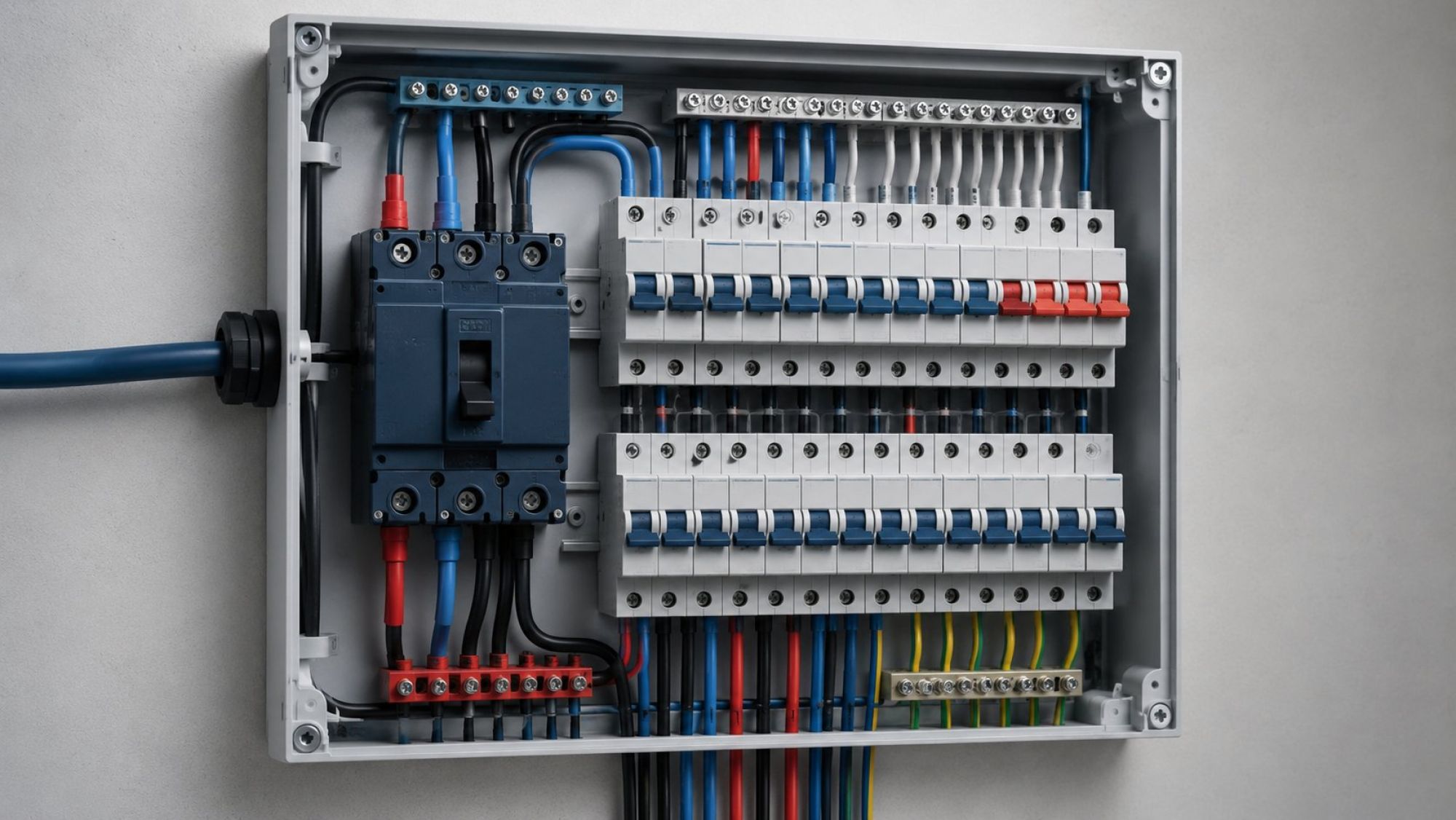

От ввода до групповой линии: маршрут питания на однолинейной схеме

В начале схемы обозначают ввод в квартиру. От него линия приходит к аппарату, который позволяет отключить электроустановку и выполняет предусмотренные проектом защитные функции. Далее могут располагаться общие устройства, после которых питание распределяется между несколькими ветвями. Каждая ветвь заканчивается отходящей кабельной линией: например, линией освещения, розеточной группой или отдельным стационарным потребителем.

Упрощенно маршрут можно читать так: ввод — общий аппарат — распределение по зонам дифференциальной защиты — групповые автоматы — отходящие линии. Это не универсальный состав щита, а способ понять направление электрической связи. В конкретном проекте между этими блоками могут находиться дополнительные устройства, а часть функций может быть совмещена в одном аппарате.

Шины на схеме показывают точки распределения проводников. Фазное питание разветвляется к защитным аппаратам, нейтральные проводники относятся к своим зонам, а защитные проводники имеют отдельную связь. Важно смотреть не только на наличие обозначения N или PE, но и на то, к какой части схемы относится каждая шина. Одинаковое слово «нейтраль» не означает, что все нейтральные проводники после разных УЗО можно объединить.

Электрический порядок на однолинейной схеме не обязан повторять расположение аппаратов внутри корпуса. Два соседних символа могут соответствовать устройствам на разных DIN-рейках, а стоящие рядом в щите аппараты — относиться к разным ветвям. Физическую компоновку оценивают по монтажному виду или документации на щит, а функциональную последовательность — по однолинейной схеме.

У аппаратов должны быть различимые идентификаторы и характеристики, необходимые для проверки проекта. Для автоматического выключателя важны его назначение, номинальный ток и характеристика срабатывания. Для УЗО — номинальный ток, номинальный дифференциальный ток, тип и, если это предусмотрено архитектурой каскада, характеристика выдержки времени. Для кабельной линии указывают назначение и параметры, по которым можно сопоставить ее с защитой и расчетной нагрузкой. Конкретные значения выбирают только после оценки сети, кабеля, способа его прокладки и подключаемых потребителей.

Одно УЗО на квартиру и несколько зон: как меняется масштаб отключения

Если все групповые линии находятся после одного общего УЗО, любая обнаруженная им утечка приводит к отключению всей этой части квартиры. Вместе могут погаснуть освещение, розетки и подключенное оборудование, хотя причина возникла только на одной линии. Такая схема может быть компактнее по составу, но зона поиска причины и масштаб отключения оказываются большими.

Разделение на несколько зон меняет не принцип работы УЗО, а последствия его срабатывания. Например, разные группы освещения и розеток могут относиться к разным ветвям. Тогда событие в одной зоне не должно автоматически обесточивать линии, находящиеся под другим независимым УЗО. Конкретно объединять линии следует не по названию комнат, а с учетом их назначения, условий эксплуатации и желаемого поведения квартиры при отказе.

При сравнении схем полезно мысленно отключить каждое УЗО по очереди и перечислить все потерявшие питание линии. Если один аппарат одновременно отключает свет во всей квартире, основные розетки и важные бытовые нагрузки, это существенная эксплуатационная зависимость. Если зоны разделены, нужно проверить другой вопрос: сохранится ли понятная граница между ними и не появятся ли общие нейтральные связи, нарушающие эту независимость.

Большее число зон обычно требует дополнительных аппаратов, отдельных нейтральных шин, соединений и места в корпусе. Увеличивается и объем маркировки. Поэтому схема с несколькими УЗО должна оцениваться вместе с компоновкой щита: все элементы должны размещаться без потери читаемости, а резерв не должен существовать только на бумаге.

Количество зон не является показателем качества само по себе. Чрезмерное дробление усложняет щит, а слишком крупные зоны увеличивают масштаб отключения. Осмысленное решение видно по тому, что для каждой группы можно объяснить ее назначение, зависимость от конкретного УЗО и последствия срабатывания этого аппарата.

Групповой автомат и УЗО: какие риски контролирует каждый аппарат

Групповой автомат и УЗО наблюдают за разными процессами. Автоматический выключатель защищает линию при сверхтоке — перегрузке или коротком замыкании. Его задача связана прежде всего с допустимым током защищаемой цепи и отключением аварийного режима. УЗО сравнивает токи в проходящих через него рабочих проводниках и реагирует на дифференциальный ток, то есть на появившийся дисбаланс.

Если часть тока уходит по пути, который не возвращается через контролируемый нейтральный проводник, равенство нарушается. УЗО обнаруживает этот дисбаланс и отключает свою зону при выполнении условий срабатывания. Однако обычное УЗО без встроенной защиты от сверхтока не заменяет групповой автомат. Перегрузка может существовать без дифференциального тока, поэтому ожидать от УЗО отключения в таком режиме нельзя.

Обратное тоже верно: автоматический выключатель не следует считать заменой дифференциальной защиты. Ток, достаточный для опасного режима утечки, может не выглядеть для автомата как перегрузка или короткое замыкание. Именно поэтому на схеме нужно видеть не просто два символа рядом, а распределение обязанностей между аппаратами.

Номиналы нельзя выбирать изолированно. Номинальный ток автомата сопоставляют с характеристиками кабельной линии, расчетной нагрузкой и условиями прокладки. Параметры УЗО рассматривают вместе с защищающим его аппаратом, числом подключенных линий и ожидаемыми рабочими токами. Маркировка на лицевой панели не дает достаточного ответа без понимания всей цепи.

При чтении проекта задают два отдельных вопроса. Первый: какой аппарат отключит эту линию при перегрузке или коротком замыкании? Второй: какой аппарат контролирует дифференциальный ток этой линии? Если на схеме невозможно проследить один из маршрутов защиты, перечень оборудования еще не образует понятной архитектуры.

Нейтральные шины после УЗО: почему каждой зоне нужна собственная связь

Принцип работы УЗО требует, чтобы рабочие проводники одной контролируемой цепи относились к одной зоне измерения. Ток уходит к нагрузке по фазному проводнику и возвращается по нейтральному. В штатном режиме их баланс позволяет аппарату видеть, что весь ток вернулся предусмотренным путем.

После УЗО нейтрали подключенных к нему линий собирают в пределах соответствующей зоны. На однолинейной схеме это должно выглядеть как отдельная нейтральная шина или однозначно обозначенная группа связей. Если установлены несколько УЗО, одинаковые буквенные обозначения шин недостаточны: необходимо различать, какая шина относится к первому аппарату, какая — ко второму и какие отходящие линии подключены к каждой из них.

При смешении нейтралей разных зон часть обратного тока может пройти через путь, который не соответствует фазному проводнику этой цепи. Один аппарат увидит ток в фазе без равного возврата по своей нейтрали, другой — обратный ток, не соответствующий его фазной ветви. Результатом становятся срабатывания при включении нагрузки, зависимость одной группы от другой или невозможность нормально эксплуатировать обе зоны одновременно.

Такая проблема не всегда заметна при беглом осмотре перечня автоматов. На бумаге могут быть показаны два независимых УЗО, но общая нейтральная шина после них фактически разрушает это разделение. Поэтому архитектуру проверяют по полному контуру: фазная ветвь, УЗО, групповой аппарат, нагрузка и путь возврата по нейтрали.

Защитный проводник не является рабочей нейтралью и не должен изображаться как часть нейтральной зоны УЗО. На схеме связи N и PE должны быть различимы, а маркировка внутри корпуса — совпадать с документацией. Это помогает не только при первоначальной проверке, но и при последующем добавлении линии, когда случайный выбор «свободной нулевой шины» способен изменить работу нескольких групп.

Понятная схема позволяет выбрать любую отходящую линию и без догадок ответить: через какое УЗО проходит ее фаза, куда возвращается ее нейтраль и к какой шине относится защитный проводник. Если этот маршрут приходится восстанавливать по расположению проводов, документация не выполняет свою задачу.

Каскад дифференциальной защиты: селективность по времени и чувствительности

Каскад возникает, когда на одном маршруте питания последовательно установлены несколько аппаратов дифференциальной защиты. Верхний аппарат контролирует более крупную часть сети, а нижестоящий — отдельную ветвь внутри нее. Одна и та же утечка в нижней ветви может быть обнаружена обоими аппаратами, поэтому их совместную работу нельзя оценивать как работу двух независимых устройств.

Желаемый эксплуатационный сценарий обычно состоит в том, чтобы событие в конечной группе отключило ближайший к ней аппарат, сохранив питание остальных ветвей. Но само последовательное расположение этого не гарантирует. Если характеристики не согласованы, верхний и нижестоящий аппараты могут отключиться вместе либо порядок их срабатывания окажется непредсказуемым для пользователя. Тогда дополнительная ступень не локализует отказ, а лишь увеличивает число отключенных участков.

В проекте сопоставляют номинальные дифференциальные токи, временные характеристики, типы аппаратов и указания производителя по координации. Если заявлена выдержка времени или селективное исполнение, это должно быть отражено обозначением, а не подразумеваться из положения аппарата на схеме. Оценка только по принципу «верхний номинал больше нижнего» недостаточна: разные характеристики должны рассматриваться совместно.

Селективность дифференциальной защиты также не следует смешивать с координацией защиты от сверхтока. УЗО и автоматические выключатели реагируют на разные аварийные величины, поэтому согласование каскада по утечке не отвечает автоматически на вопрос, какой аппарат отключится при коротком замыкании. Проект должен отдельно показывать и обосновывать обе функции.

Для читателя практический способ сравнить варианты — выбрать утечку на одной конечной линии и проследить все вышестоящие аппараты, которые способны ее обнаружить. Затем нужно проверить, указаны ли характеристики, объясняющие ожидаемую очередность отключения. Если последовательность основана только на устном обещании, по самой схеме предсказуемость каскада подтвердить нельзя.

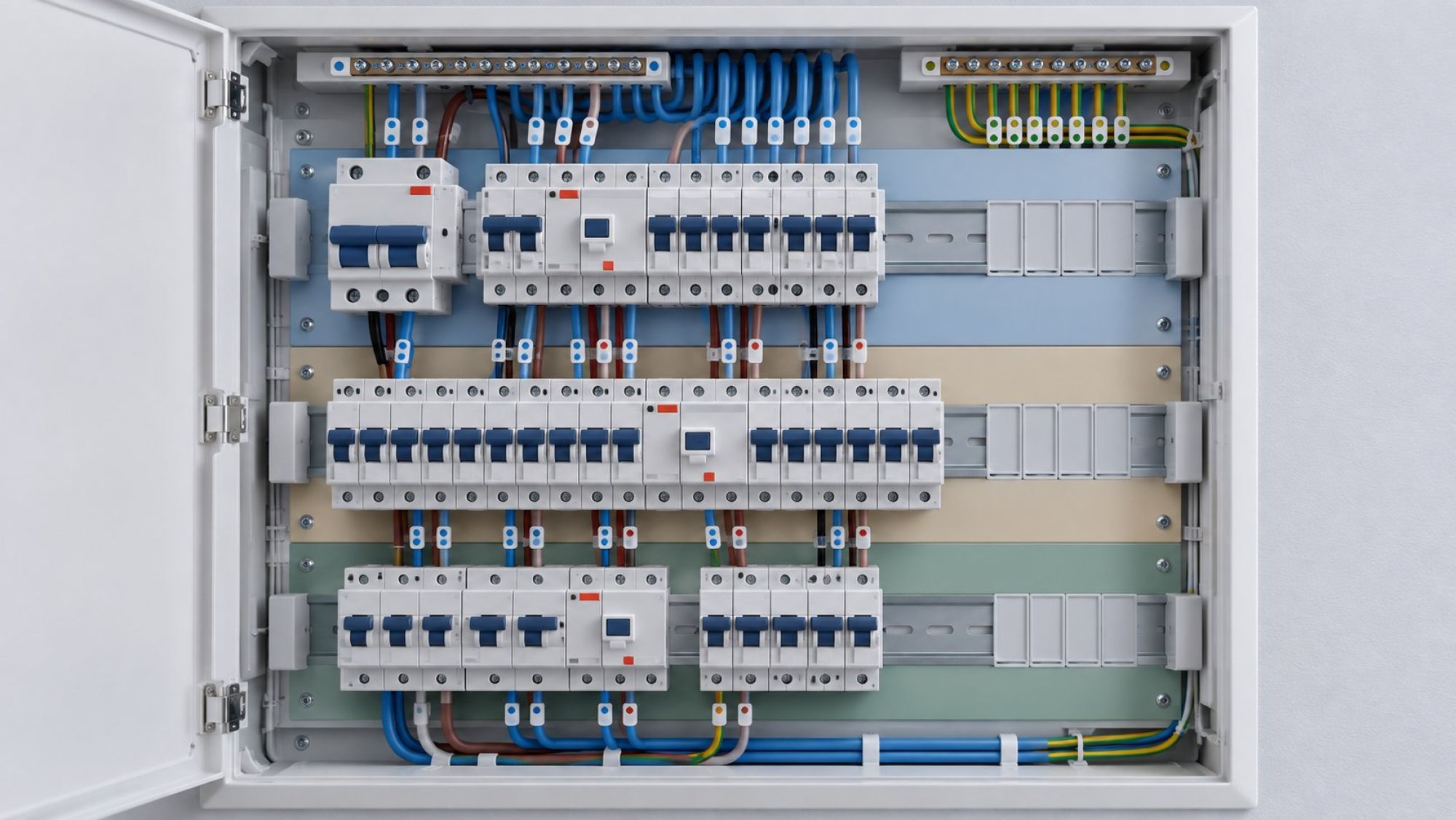

Маркировка линий и резервные модули: как схема остается читаемой после изменений

Хорошая маркировка связывает три представления одной системы: однолинейную схему, подписи внутри корпуса и реальные кабельные линии. У каждого автомата и УЗО должен быть устойчивый идентификатор. Тот же идентификатор используют в ведомости групп, где раскрывают назначение линии. Формулировки вроде «розетки» или «свет» без уточнения зоны могут быть недостаточны, если таких групп несколько.

Нейтральные шины тоже нуждаются в обозначениях. Подпись должна показывать не только тип проводника, но и принадлежность к конкретной зоне УЗО. Тогда при изменении схемы можно определить правильную связь по документации, а не по цвету или приблизительному расположению проводов. Аналогично маркируют отходящие кабели, чтобы линия на бумаге совпадала с линией в щите.

Резервные места в корпусе показывают как свободные позиции, а не как уже существующие подключения. Если в будущем планируется дополнительная линия, ее можно отметить как проектный резерв с понятным статусом, но нельзя изображать фиктивный автомат или кабель как действующую часть схемы. Иначе после нескольких изменений становится невозможно отличить установленное оборудование от намерений.

Запас модулей имеет смысл только вместе с технической возможностью расширения. Свободная позиция сама по себе не подтверждает, что к ней можно добавить любую нагрузку: потребуется заново оценить питание, защиту, кабель, место на соответствующей нейтральной шине и влияние новой линии на существующую зону. Резерв — это пространство для проектного решения, а не заранее выданное разрешение на подключение.

При сравнении предложенных схем полезно проверить их как карту. Для каждой линии должны читаться источник питания, аппарат защиты от сверхтока, зона дифференциальной защиты, нейтральная шина и назначение. Для каждого УЗО должен быть понятен полный список зависимых линий. Для каждого свободного места — его реальный статус. Именно такая связность делает щит предсказуемым после ремонта или расширения.

Окончательная схема зависит от параметров конкретной квартиры и требует проектного расчета, проверки характеристик оборудования, измерений и испытаний собранного щита. Но даже без выполнения монтажных операций владелец может оценить главное: насколько ясно разделены линии, независимы ли нейтрали зон и какой участок останется без питания при срабатывании каждого аппарата.
