Схема канализации частного дома с септиком: как согласовать отметки, трассу и отведение воды

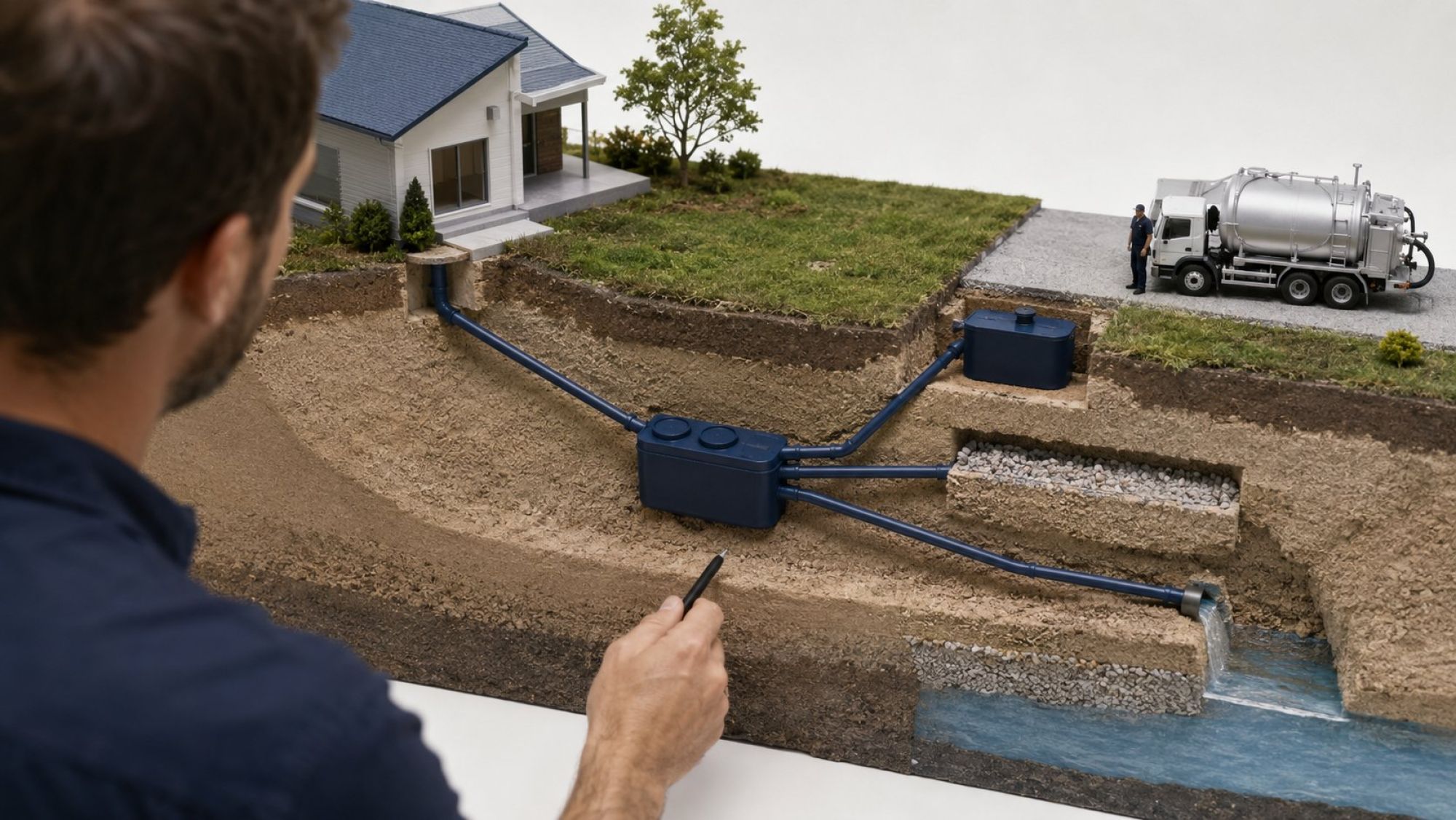

Автономная канализация — это единый маршрут движения стока: от санитарных приборов через выпуск и наружную трубу до приемной камеры, а затем к месту накопления, доочистки или организованного отведения воды. Если выбирать емкость отдельно от этого маршрута, можно получить несовместимые отметки, чрезмерно глубокую трассу или схему, для которой на участке нет подходящей точки приема.

Поэтому Установка септика и профессиональный подбор оборудования должны начинаться со снятия отметок участка, построения продольного профиля и проверки выбранной модели по монтажному чертежу. До земляных работ фиксируют высоту выпуска из дома, рельеф, длину и повороты трассы, отметку входного патрубка, способ вентиляции и дальнейший путь стока. Каждый следующий участок проверяют с учетом предыдущего: изменение высоты трубы у фундамента влияет на глубину входа в установку, а способ отвода после нее — на размещение всей системы.

Выпуск из дома: отметка, диаметр и место пересечения фундамента

Начальная точка наружной сети — место, где канализационная труба пересекает конструкцию дома. Для проектирования важна не приблизительная глубина траншеи, а точная высотная отметка нижней части трубы относительно единой точки отсчета. Такой точкой может быть отметка чистого пола, геодезическая отметка участка или другой неизменный уровень, принятый в проекте.

Высота выпуска зависит от внутренней разводки. Сток должен пройти от приборов к стояку или сборной линии, а затем выйти наружу без конфликта с перекрытием, фундаментом и другими коммуникациями. Поэтому сначала проверяют проект внутренней канализации: расположение приборов, диаметры участков, отметки соединений и путь трубы до наружной стены. Диаметр выпуска нельзя назначать отдельно от расчетной нагрузки и конфигурации внутренней сети.

На пересечении стены или фундамента заканчивается внутренняя часть маршрута и начинается наружная, но конструктивно это один узел. Проход через фундамент предусматривают с защитной гильзой и запасом на деформации. Конкретное исполнение согласуют с конструкцией дома, материалом трубы и положением других коммуникаций.

Узел не стоит скрывать так, чтобы после отделки к нему нельзя было приблизиться. Доступ нужен для осмотра соединения и понимания, где именно внутренняя сеть переходит в наружную. Если выпуск уже выполнен, его фактическую отметку измеряют до выбора установки. Перенос готового отверстия в фундаменте — отдельная конструктивная задача, которую нельзя считать обычной корректировкой канализационной трассы.

Самотечная трасса: длина, уклон и потеря высоты до приемной камеры

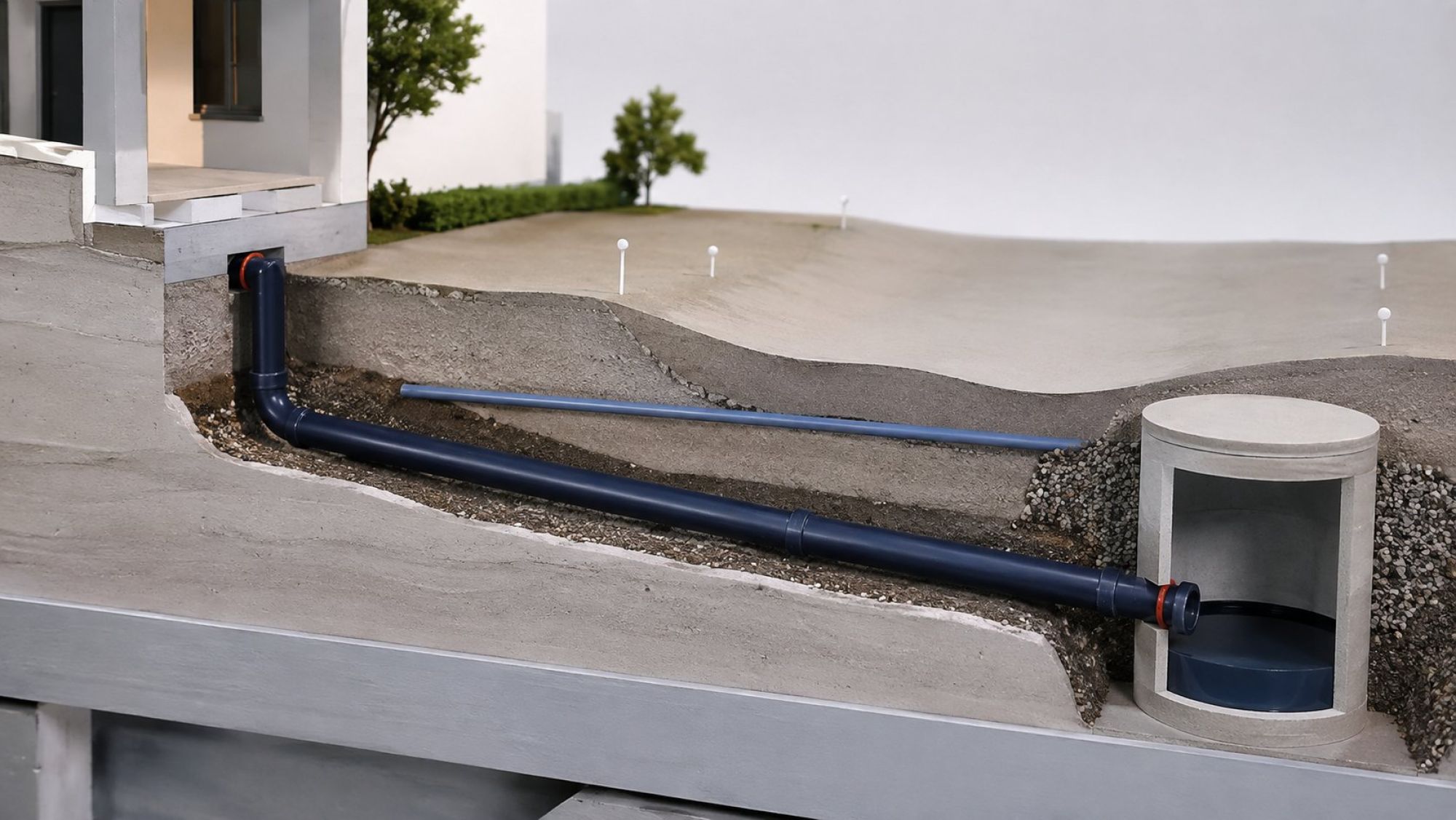

Самотечную линию удобно рассматривать не только на плане сверху, но и в продольном разрезе. На нем отмечают выпуск, поверхность земли, положение трубы в характерных точках, пересечения с коммуникациями и входной патрубок приемной камеры. Такой профиль сразу показывает, насколько глубоко окажутся труба и септик к концу маршрута.

Перепад высоты получают из длины участка и проектного уклона. Сам уклон выбирают не по одной универсальной рекомендации, а с учетом диаметра трубы, расчетного расхода и требований, применимых к конкретной системе. Слишком малый уклон может ухудшить перенос включений, а чрезмерный не превращает трассу автоматически в более надежную: жидкая и твердая составляющие стока могут двигаться по-разному. Для проекта принимают уклон, соответствующий выбранному диаметру и режиму работы.

Расчет ведут последовательно по всем отрезкам. Для каждого фиксируют начальную отметку, фактическую длину и предусмотренное изменение высоты, после чего получают отметку следующей точки. Повороты, перепады рельефа и обход препятствий нельзя терять в общей длине: они могут изменить конструкцию трассы и потребовать дополнительных доступных узлов.

Полученную отметку на подходе к септику сопоставляют с монтажным чертежом выбранной модели. Важна не только высота корпуса, но и положение входного патрубка относительно верха установки и проектной поверхности земли. Если труба приходит ниже предусмотренного входа, простое заглубление корпуса может повлиять на монтаж, обслуживание и дальнейшее отведение. Если приходит выше, проверяют предусмотренный для этой конструкции способ подключения.

Так становится видна правильная последовательность выбора: сначала реальный профиль от выпуска до предполагаемого места установки, затем проверка совместимой модификации оборудования. Каталожного названия или общей высоты корпуса для этого недостаточно — необходим монтажный чертеж с привязанными отметками.

Повороты и ревизии: где трасса должна оставаться доступной

На плане поворот иногда выглядит как небольшая деталь, но для обслуживания это принципиальная точка. Изменение направления усложняет прохождение оборудования для прочистки и обследования. Чем запутаннее маршрут, тем важнее заранее понимать, с какой стороны можно будет добраться до каждого участка трубы.

Геометрию трассы стараются делать понятной: без неоправданных обходов, скрытых соединений и участков, положение которых невозможно восстановить после благоустройства. Плавное изменение направления обычно удобнее резкого, однако конкретные фитинги и конфигурацию определяют проектом. Над трубой также учитывают будущие дорожки, площадки, посадки и другие объекты, которые способны перекрыть доступ.

Ревизия — это элемент трубопровода с открываемым доступом к его внутренней полости. Она позволяет ввести оборудование непосредственно в линию, если расположена в доступном месте. Смотровой колодец — отдельное сооружение, внутри которого можно разместить соединения и получить доступ к узлу наружной сети. Эти решения выполняют близкие эксплуатационные задачи, но различаются по конструкции.

Точки доступа назначают с учетом длины, поворотов, перепадов и особенностей участка. Особенно внимательно рассматривают участки возле выхода из здания, изменения направления и подход к приемной камере. В готовой схеме должно быть понятно, какой отрезок можно обследовать или прочистить через каждую доступную точку.

Доступность означает не только наличие крышки. К точке должна вести понятная трасса, ее нельзя окончательно замуровывать или закрывать неподъемным сооружением. Полезно сохранять исполнительную схему с расстояниями от постоянных ориентиров и фактическими отметками. Тогда обследование начинается с известной геометрии сети, а не с поиска трубы под землей.

Глубина трубы и промерзание: что определяется климатом, а что режимом эксплуатации

Глубину наружной канализации нельзя назначить одной цифрой для любого дома. Климатические условия зависят от региона и свойств грунта, а фактическая работа трубы — от режима проживания, температуры стока, частоты сбросов, снежного покрова и расположения уязвимых участков.

Данные для территории сопоставляют с условиями участка и инструкцией производителя оборудования. Усредненное значение из соседского проекта не заменяет такую проверку: даже на близких участках могут различаться грунт, рельеф, планировка и режим эксплуатации.

В доме с постоянным проживанием сток поступает регулярно, и система имеет один тепловой режим. При сезонном использовании длинные перерывы меняют картину: особенно важны отсутствие просадок, обратного уклона и участков, где может задерживаться содержимое. При этом регулярность эксплуатации сама по себе не отменяет учета климатических условий.

Уязвимыми становятся места, где труба подходит близко к поверхности, проходит через продуваемую зону, пересекает конструкцию или теряет проектный уклон. Отдельно рассматривают крышки, горловины и патрубки установки. Необходимость и способ утепления определяют по принятой глубине, режиму дома и монтажной документации. Изоляция не исправляет просадку трубы и не заменяет согласование отметок.

Глубина также связана с прочностью и обслуживанием. При выборе профиля учитывают нагрузки над трассой, предусмотренное для корпуса заглубление и возможность добраться до его технологических элементов. Задача состоит не в том, чтобы опустить все как можно ниже, а в том, чтобы получить работоспособный профиль без лишнего заглубления.

Самотек или насосный подъем: развилка при неудобном рельефе

Самотечная схема подходит, когда от выпуска до приемной камеры удается провести трубу с проектным уклоном, не столкнувшись с чрезмерным заглублением, препятствиями и несовместимой отметкой патрубка. Если рельеф поднимается по направлению движения стока, выпуск расположен слишком низко или выбранная точка установки находится за препятствием, одного изменения уклона может быть недостаточно.

В такой ситуации сравнивают две архитектуры. Первая — изменить маршрут или положение приемной установки так, чтобы сохранить самотек. Вторая — предусмотреть насосный подъем на отдельном участке. Выбор делают по продольному профилю и документации оборудования, а не только по желанию поставить септик в заранее выбранной точке.

Насосный подъем требует совместимых между собой приемного узла, оборудования и трубопровода. Конкретный состав системы и способ ее подключения определяют по проекту и паспорту выбранного оборудования. На общей схеме показывают границы самотечных и принудительных участков, а также доступ к обслуживаемым элементам.

Меняется и эксплуатационная логика. Самотечная линия перемещает сток за счет разницы отметок, а насосная зависит от электроснабжения и исправности оборудования. Поэтому при сравнении вариантов учитывают доступ для обслуживания и поведение системы при остановке питания. Насосный участок помогает согласовать неудобные отметки, но добавляет энергозависимый элемент.

Принудительным может быть подвод к установке или предусмотренный ее конструкцией отвод после обработки. Эти участки различаются по назначению и не должны смешиваться на схеме. Подходящий вариант выбирают по монтажной документации конкретной установки и принятому маршруту стока.

Фановый стояк и воздушный обмен: как связаны дом, трасса и приемная камера

Вместе со стоком по канализации перемещается воздух. При залповом сбросе поток заполняет часть сечения трубы и меняет давление в сети. Если воздушный обмен организован неправильно, перепады давления могут воздействовать на гидрозатворы санитарных приборов. Поэтому вентиляцию рассматривают одновременно с внутренним стояком, выпуском и наружной линией.

Фановый стояк обеспечивает связь канализационной сети с атмосферой и помогает компенсировать изменение давления. Его параметры и вывод определяют в составе проекта внутренней канализации. Воздушный клапан может решать отдельную задачу подачи воздуха при разрежении, но его нельзя автоматически считать полноценной заменой пути, по которому газы удаляются из системы.

Наружная часть и приемная камера также участвуют в воздушном обмене. При поступлении новой порции стока воздух из емкости должен переместиться по предусмотренному пути. Куда именно он направляется, зависит от типа сооружения и его схемы вентиляции. Герметичная накопительная емкость, септик с почвенной доочисткой и энергозависимая установка могут иметь разные конструктивные решения.

Согласование заключается в том, чтобы увидеть непрерывный воздушный маршрут: от приемной камеры через наружную сеть и стояк либо через отдельные предусмотренные элементы. Перекрытие этого пути заглушкой или произвольная замена проектной схемы клапаном меняет работу системы. Совместимость вентиляции дома с выбранной установкой проверяют до монтажа, пока необходимые выводы и соединения можно заложить в проект.

Отведение после септика: грунт, уровень воды и допустимая точка приема

Маршрут не заканчивается на входе в корпус. До выбора установки нужно определить, что будет происходить со стоком после нее. Здесь важно различать три принципиально разные задачи: накопление с последующим вывозом, почвенную доочистку и организованное отведение воды после обработки. Само слово «септик» не подтверждает степень очистки и не определяет подходящий для участка способ отвода.

При накоплении содержимое остается в герметичной емкости до обслуживания. Такая схема требует возможности подъезда и доступа к технологической зоне. Для почвенной доочистки нужны подходящие характеристики грунта и условия для работы фильтрующего сооружения. Для организованного отвода учитывают характеристики установки, предусмотренную схему выпуска и особенности территории.

Фильтрующую способность нельзя надежно оценить только по виду верхнего слоя почвы. Для решения нужны сведения о составе и строении грунтов. Плотные и водонасыщенные слои могут ограничить прием воды, а неоднородное основание — изменить ее движение. Поэтому дренажный колодец не является универсальным продолжением любого септика.

Не менее важен сезонный уровень грунтовых вод. Оценка по сухому периоду может не показать сезонное поднятие воды. Если предполагаемая зона фильтрации оказывается в неблагоприятных условиях, приходится выбирать другой способ обращения со стоком. Уровень воды влияет также на размещение корпуса, земляные работы и конструкцию отвода.

Допустимость каждой предполагаемой точки приема отдельно подтверждают по актуальным требованиям, действующим на конкретной территории. Канаву, участок рельефа, водный объект или место у границы участка нельзя выбирать только по удобству расположения. Схему отвода согласуют с характеристиками установки, данными о грунте, сезонным уровнем вод и условиями участка.

Конечная точка способна изменить весь продольный профиль. Если выбранный способ отвода не работает при имеющихся отметках, меняют маршрут, место размещения или архитектуру системы. Поэтому рабочую схему читают целиком: выпуск задает стартовую отметку, трасса формирует глубину входа, приемная камера определяет дальнейший путь стока, а грунт и подтвержденная точка приема завершают маршрут.

Результат проектирования удобно проверять по компактному перечню. В единой схеме должны быть сведены:

• единая точка отсчета для всех высот;
• фактическая отметка выпуска из дома;
• длины отдельных участков наружной трассы;
• проектные уклоны для выбранных диаметров;
• расчетные отметки трубы в характерных точках;
• отметка входного патрубка выбранной установки;
• доступные ревизии, колодцы и обслуживаемые узлы;
• схема вентиляции внутренней сети и приемной камеры;
• характеристики и строение грунта;
• сезонный уровень грунтовых вод;
• подтвержденный для участка способ отвода или накопления стока.

Такой комплект позволяет специалисту проверить трассу и подобрать установку как части одной системы. Если хотя бы одна ключевая отметка остается неизвестной, сначала выполняют измерения и уточняют продольный профиль, а уже затем выбирают модификацию септика и готовят монтажную схему.
