Схема подключения бойлера: клапаны, редуктор и дренаж

Схема подключения бойлера к водопроводу: роль клапанов, редуктора и дренажа

Гидравлическую обвязку накопительного бойлера удобно читать как маршрут воды. Холодная вода приходит из квартирной сети, проходит запорную и защитную арматуру, поступает в бак, вытесняет нагретую воду к смесителям, а при росте давления часть воды может уходить через предусмотренную линию сброса. Каждый элемент выполняет свою функцию и не заменяет соседний.

Установка водонагревателя начинается со сверки схемы с инструкцией конкретной модели. Расположение патрубков, состав штатного клапанного узла, допустимое давление бака и условия отвода воды могут различаться. Поэтому описанная логика помогает понять назначение элементов, но не заменяет документацию оборудования.

Вход холодной воды: направление потока от стояка к баку

Начальная точка маршрута — ответвление от квартирной линии холодного водоснабжения. На нем предусматривают устройство, которым бойлер можно отделить от остальной сети. Его задача — прекратить подачу воды к прибору. Оно не подменяет функции обратного или предохранительного клапана. Расположение и доступность запорной арматуры определяют по схеме подключения и условиям эксплуатации.

Далее поток направляется к входному патрубку бака. Его определяют по маркировке изготовителя, а не только по привычному расположению снизу или цвету декоративной детали. У разных моделей патрубки могут находиться и ориентироваться по-разному. Защитную арматуру устанавливают на стороне холодного входа в соответствии со схемой конкретного прибора.

На корпусах клапанов, фильтров и редукторов обычно обозначают направление потока стрелкой. При чтении схемы ее прослеживают от квартирной сети к бойлеру. Установка арматуры в направлении, не соответствующем маркировке, может нарушить работу ее внутреннего механизма. Полезно проверить всю последовательность: стояк или коллектор, точка отключения, элементы подготовки и защиты, вход холодной воды в бак.

Порядок отдельных компонентов нельзя восстанавливать только по фотографии чужой обвязки. Он зависит от конструкции клапанного блока и указаний изготовителя. Например, обратная и предохранительная функции могут находиться в одном корпусе либо выполняться разными устройствами.

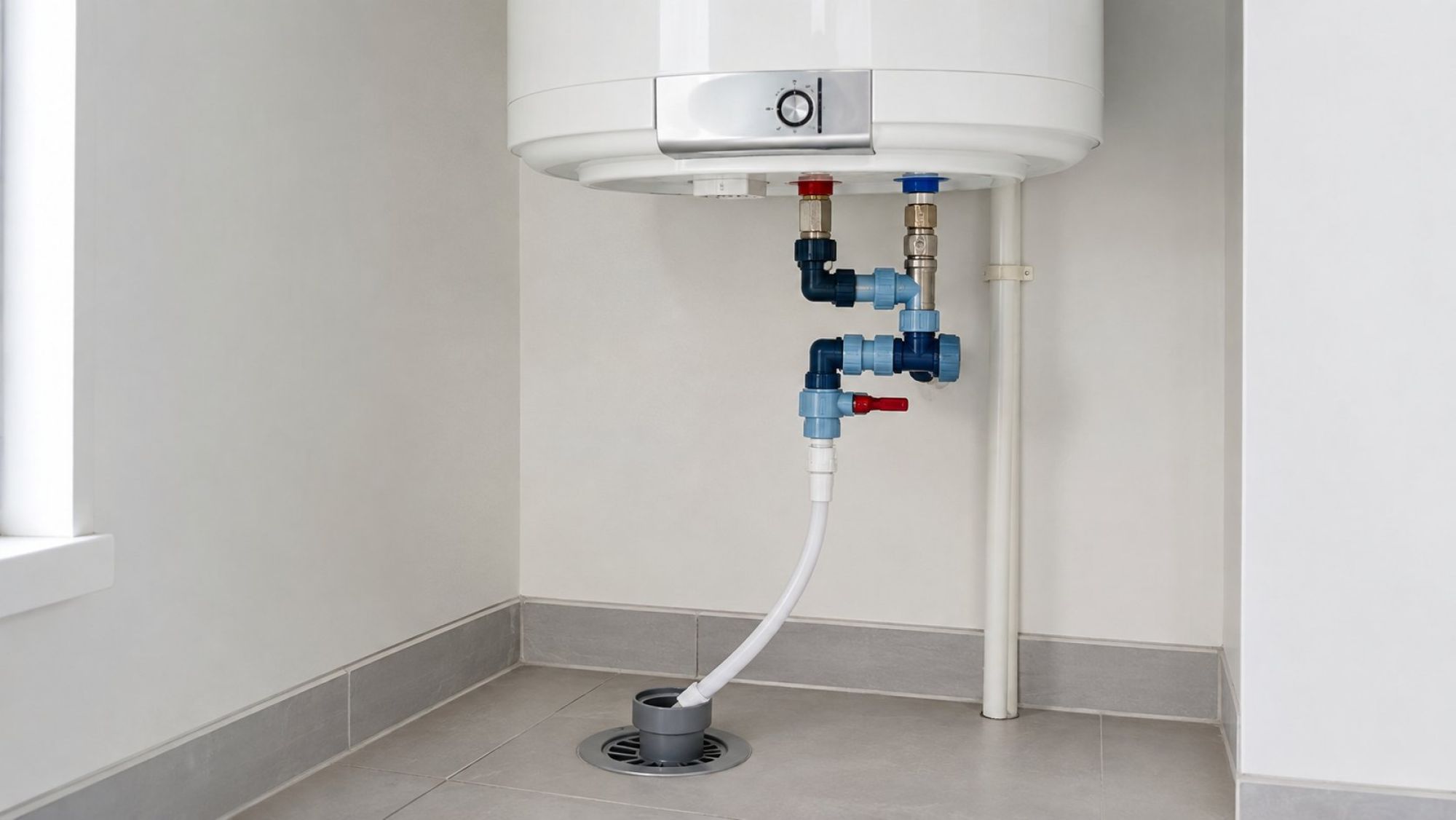

Предохранительный клапан: давление открытия и линия сброса

Предохранительный клапан предназначен для защиты бака при повышении давления. При достижении порога, заданного конструкцией изделия, открывается путь для выхода воды через сбросной патрубок. Фактический алгоритм срабатывания и последующего прекращения сброса определяют по паспорту конкретного клапана.

Порог срабатывания — характеристика изделия, а не значение, которое выбирают на глаз. Маркировку на корпусе сопоставляют с паспортом клапана, допустимым давлением бака и указаниями изготовителя бойлера. Само наличие предохранительного устройства еще не подтверждает совместимость: необходимо проверить, предусмотрено ли оно для выбранной модели и ее рабочих параметров.

Расположение клапана и другой арматуры между ним и баком сверяют с утвержденной изготовителем схемой. Возможность установки запорных устройств на этом участке нельзя определять по общей схеме или внешнему сходству узлов. Сбросной патрубок также должен оставаться в состоянии, предусмотренном инструкцией клапана: его нельзя самовольно заглушать ради прекращения выхода воды.

Для воды, выходящей из клапана, предусматривают линию отвода. Ее материал, присоединение, пропускную способность, наблюдаемость и конечную точку выбирают по документации бойлера и клапанного узла с учетом устройства помещения. По этим же документам определяют, требуется ли открытое окончание, видимый разрыв или иное исполнение подключения к водоотведению.

Обратный клапан: удержание воды и отличие от запорного крана

В типовой логике обвязки обратный клапан пропускает воду к баку и ограничивает движение в противоположном направлении. Он работает автоматически за счет разности давления на входе и выходе. Конкретное назначение обратной функции, направление установки и поведение механизма при изменениях давления проверяют по документации штатного клапанного узла.

Запорный кран действует иначе. Пользователь переводит его в открытое или закрытое положение, чтобы разрешить либо прекратить поток. Он предназначен для отключения участка и не выполняет автоматическую функцию обратного клапана.

Предохранительная функция также отличается от запорной. Предохранительный механизм создает путь для выхода воды при достижении предусмотренного давления, тогда как обычный кран такого режима не имеет. Поэтому наличие запорного крана не заменяет защитный клапанный узел, а наличие обратного механизма само по себе не подтверждает возможность сброса давления.

На бытовой схеме обратный и предохранительный механизмы иногда изображены как один комбинированный узел. В другой системе они могут быть отдельными корпусами. Определить состав только по внешнему виду или общему названию недостаточно: нужны обозначения патрубков, перечень функций и паспорт изделия. Решение о дополнительном обратном клапане принимают после проверки конструкции штатного узла и схемы бойлера.

Редуктор давления: сопоставление параметров сети и бойлера

Редуктор ограничивает давление после себя и помогает согласовать параметры водопровода с условиями работы бойлера. Необходимость его установки и настройку определяют по измерениям, паспорту прибора и выбранной схеме, а не только по наличию воды на сбросном патрубке.

Статическое давление измеряют при отсутствии водоразбора. Динамическое оценивают при движении воды. Эти значения могут различаться: открытие смесителя создает расход и потери давления на трубах и арматуре, а после его закрытия система возвращается к статическому состоянию. Одно наблюдение во время разбора не описывает все режимы работы бака.

Для сопоставления учитывают допустимое рабочее давление водонагревателя, характеристику предусмотренного защитного клапана и результаты измерений на объекте. Если изготовитель указывает дополнительные условия, их также принимают во внимание. Без этих сведений нельзя обоснованно назначить давление после редуктора.

Важна и точка измерения. Показание на вводе в квартиру и давление непосредственно перед бойлером могут различаться из-за фильтров, арматуры, протяженности трассы и одновременного расхода в других точках. Место установки редуктора определяет, действует ли он только на ветвь бойлера или на более широкую часть квартирной системы. Диапазон настройки, рабочее положение и направление потока берут из паспорта выбранного устройства.

Редуктор не заменяет предохранительный клапан. Первый влияет на входное давление в рабочих режимах, второй предоставляет предусмотренный путь сброса при достижении своего порога. Эти задачи связаны, но остаются разными.

Расширение воды при нагреве: откуда берутся капли на сбросном патрубке

Вода при нагреве изменяет объем. В заполненном баке с обратным клапаном дополнительный объем может приводить к повышению давления. То, как этот процесс проявляется в конкретной обвязке, зависит от конструкции бака, клапанного узла и других элементов системы.

Если давление достигает порога предохранительного клапана, часть воды может выйти через сбросной патрубок. Связь отдельных капель с циклом нагрева допускается оценивать только с учетом инструкции конкретного бойлера и клапана. Универсального правила, по которому любые периодические капли автоматически признаются нормой, нет.

Тепловое расширение не объясняет любую воду возле бойлера. Постоянный поток, сброс без очевидной связи с нагревом, вода на резьбовом соединении или следы, идущие не от сбросного патрубка, нельзя считать нормальным режимом без проверки. При диагностике сопоставляют давление сети, состояние и совместимость клапана, место выхода воды и герметичность соединений.

Наблюдение связывают с состоянием системы: был ли бак в нагреве, открыты ли точки водоразбора и откуда именно выходит вода. Критерии допустимой работы берут из инструкции оборудования. Самовольная заглушка патрубка не устраняет причину сброса и изменяет предусмотренную изготовителем работу защитного узла.

Дренажная трубка: уклон, видимый разрыв и безопасная точка отвода

Дренажная трубка переносит воду от сбросного патрубка к предусмотренной точке отвода. Она не управляет давлением: путь для сброса открывает клапан, а линия принимает выходящую воду. Требования к ее пропускной способности, положению и соединениям определяют по инструкциям бойлера и клапана.

Допустимость кранов, переходников и других элементов на линии сброса проверяют по документации оборудования. Трассу осматривают на наличие перегибов, пережатий и загрязнений, способных повлиять на отвод воды. Условия прокладки, включая воздействие температуры окружающей среды, также учитывают в соответствии с выбранным оборудованием и помещением.

Уклон может использоваться для самотечного движения воды и опорожнения линии после сброса, однако его направление и необходимость нельзя назначать как универсальное требование без схемы производителя. Допустимую длину, диаметр, подъемы, провисания и способ присоединения сверяют с паспортами клапана и бойлера.

Видимый разрыв — один из вариантов организации наблюдаемого отвода, при котором окончание линии не соединено герметично с приемником. Нужен ли такой вариант и как именно его выполнить, определяют по документации оборудования и согласованному решению внутреннего водоотведения. Тем же способом выбирают конечную точку и положение открытого окончания.

Наблюдаемость отвода помогает отличить воду из сбросного патрубка от протечки соединения и связать появление воды с режимом бойлера. При выборе трассы дополнительно учитывают расположение отделки, электрического оборудования и зон, где могут находиться люди, но конкретные ограничения устанавливают по документации и условиям объекта.

Выход горячей воды и смесители: путь потока от бака к точкам разбора

На стороне горячей воды поток начинается у выходного патрубка бойлера. Его определяют по маркировке и схеме конкретной модели. Когда открывается смеситель, давление холодной сети подает новую воду в бак, а нагретая вода выходит через горячий патрубок и движется к точке разбора. Конкретное распределение потоков внутри бака зависит от его конструкции.

От общей горячей линии могут отходить ветви к одному или нескольким смесителям. Вода движется к открытым точкам, а расход зависит от сопротивления трасс и одновременной работы потребителей. Если линия бойлера соединяется с существующим квартирным горячим водоснабжением, режимы отключения и взаимной работы определяют по согласованной схеме.

После закрытия смесителя вода остается в трубах. Чем больше внутренний объем трассы между баком и точкой разбора, тем больше остывшей воды может сначала выйти при следующем открытии. Поэтому задержка появления горячей воды зависит не только от настроек бойлера, но и от длины, диаметра, прокладки и теплоизоляции труб.

Теплоизоляция уменьшает остывание воды в неподвижной линии и теплопотери во время разбора, но ее характеристики выбирают для конкретной трассы. Само наличие изоляции не исправляет ошибочное распределение ветвей и не заменяет проверку схемы.

Пять состояний схемы: заполнение, нагрев, расширение, разбор и отключение

Пять состояний ниже — способ прочитать типовую логику обвязки, а не универсальный алгоритм запуска или обслуживания. Фактические положения кранов, пути заполнения и слива, последовательность действий и режимы клапанов определяются инструкциями конкретного бойлера и установленной арматуры.

1. Заполнение. В типовой схеме холодная вода движется от квартирной сети через открытую точку отключения и клапанный узел в бак. Путь удаления воздуха, признаки полного заполнения и момент допустимого включения нагрева проверяют по алгоритму изготовителя.
2. Нагрев. При закрытых смесителях активного потока к точкам разбора обычно нет. Вода получает тепло внутри бака, а состояние обратного и предохранительного механизмов зависит от конструкции узла и текущего давления.
3. Расширение. Изменение объема нагреваемой воды может повышать давление. Если достигаются условия срабатывания конкретного предохранительного клапана, вода получает путь к сбросному патрубку и далее к линии отвода.
4. Водоразбор. Открытие смесителя создает путь от горячего патрубка к потребителю. В типовой схеме холодная вода одновременно поступает в бак. После закрытия точки расход прекращается, и система возвращается к состоянию без водоразбора.
5. Отключение. Бойлер отделяют от сети предусмотренной запорной арматурой и переводят в состояние, указанное изготовителем. Отключение подачи, слив и вывод из эксплуатации являются разными операциями; их последовательность нельзя определять только по положению одного крана.

Если направление потока, назначение клапанов, параметры давления или устройство линии отвода нельзя однозначно установить по маркировке и паспортам, обвязку следует проверить до эксплуатации. Профессиональная установка водонагревателя позволяет выполнить измерение давления на объекте, сопоставить характеристики клапана и бака и согласовать подходящий отвод воды с учетом документации оборудования. Работоспособность узла определяется не количеством деталей, а совместимостью компонентов и их предусмотренным поведением в рабочих состояниях.
