Схема подключения УЗО в однофазной сети: как читать линии L, N и PE

Принципиальная схема электрического щита похожа не на фотографию оборудования, а на карту связей. Она показывает, откуда приходит питание, через какие аппараты проходят проводники и каким путем ток возвращается к источнику. Поэтому расположение символов слева, справа, сверху или снизу само по себе еще не объясняет работу цепи.

Чтобы прочитать схему с УЗО, нужно последовательно найти источник питания, вход аппарата, отходящую защищаемую цепь и раздельные пути N и PE. Такой подход помогает понять логику соединений, не превращая разбор в инструкцию по монтажу. Работы внутри щита требуют квалификации: схема объясняет электрические связи, но не дает оснований работать с проводниками под напряжением.

Если требуется не только разобрать обозначения, но и сопоставить их с реальным щитом и конкретным аппаратом, эта задача относится к услуге Подключение УЗО. Контекст схемы позволяет заранее понять, какие линии и границы защищаемой зоны должен учитывать специалист.

Однофазная линия 230 В: роли проводников L, N и PE

В однофазной схеме обычно встречаются три буквенных обозначения: L, N и PE. Они относятся не просто к трем проводам, а к трем различным функциям. Чтобы не потеряться в линиях, нужно следить прежде всего за назначением проводника, а уже затем — за его положением на рисунке.

L обозначает фазный проводник. По нему электрическая энергия поступает к нагрузке. На схеме линия L проходит через коммутационные и защитные аппараты, а затем направляется к группам потребителей. По одному только символу разрыва нельзя определить, какой именно аппарат изображен и от каких событий он защищает.

N — рабочая нейтраль. В работающей цепи она участвует в возврате тока от нагрузки. Слово «рабочая» здесь принципиально: по N при включенном потребителе может протекать ток. Поэтому нейтраль на схеме нужно прослеживать так же внимательно, как фазу, особенно на участке после УЗО.

PE — защитный проводник. Он связывает доступные проводящие части оборудования с защитной системой, но не предназначен для обычного возврата рабочего тока нагрузки. На принципиальной схеме PE идет отдельно и не становится заменой N.

N и PE иногда ошибочно воспринимают как две разновидности одного «нуля». Это неверное чтение. У проводников разные электрические роли: N включен в рабочую цепь, а PE выполняет защитную функцию. Даже если линии находятся рядом или приходят на внешне похожие шины, внутри рассматриваемой отходящей цепи они не становятся взаимозаменяемыми.

Различать проводники помогает буквенная и цветовая идентификация, однако цвет нельзя использовать как единственное доказательство назначения уже проложенной жилы. Для чтения проекта важны обозначения L, N и PE, точки соединения, подписи шин и маршрут линии. Фактическое соответствие маркировки конкретной установке устанавливают отдельно.

Полезный мысленный прием — представить включенную нагрузку. Рабочий маршрут проходит от источника по L к потребителю и возвращается по N. PE в этот замкнутый маршрут нормальной работы не включается. Если защитная линия показана как продолжение рабочей нейтрали, меняется не оформление рисунка, а электрическая топология цепи.

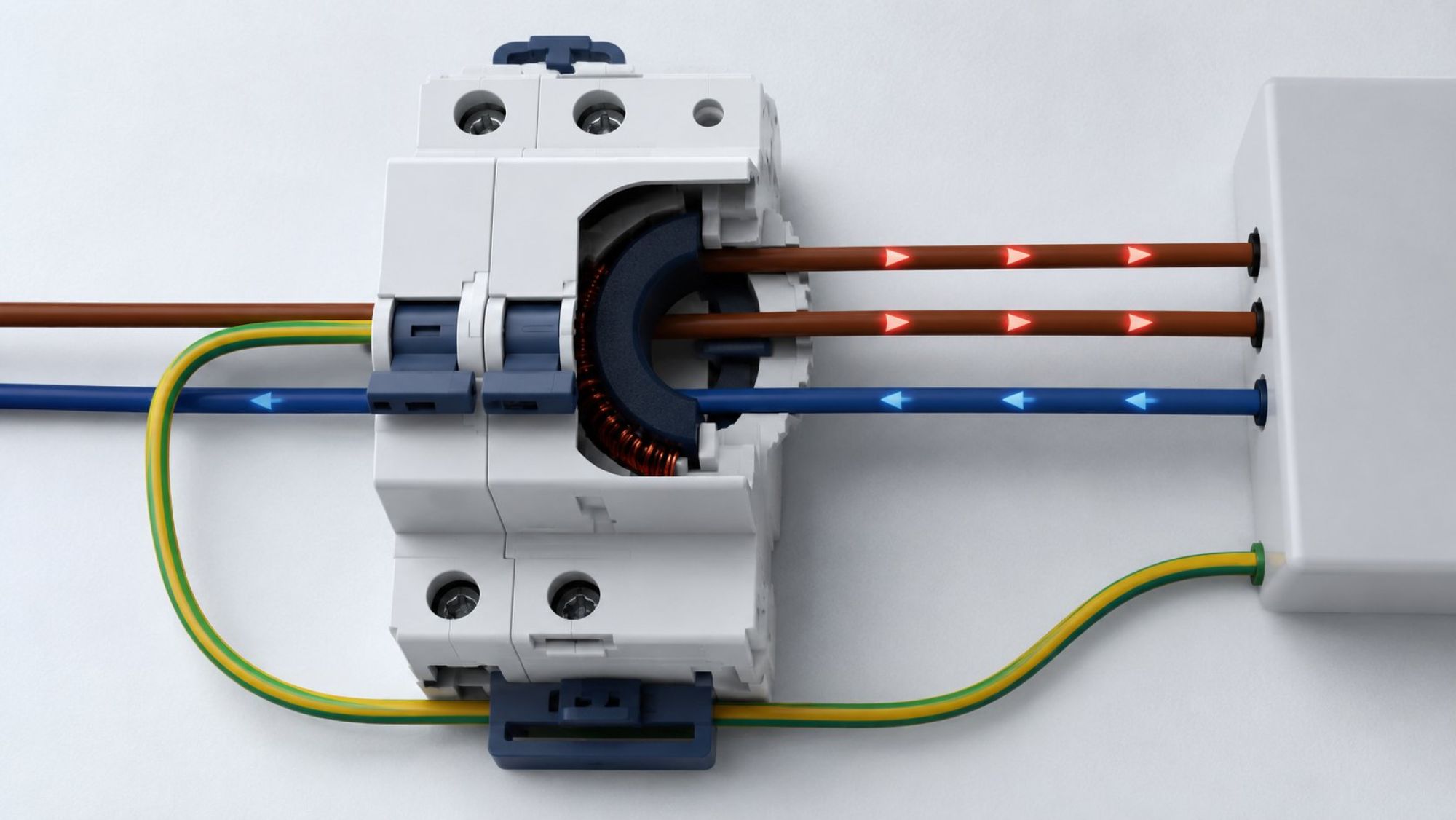

Два полюса УЗО: какие токи сравнивает дифференциальный узел

В однофазной цепи двухполюсное УЗО связано и с фазой, и с рабочей нейтралью. Обе линии проходят через его измерительный контур. Аппарат оценивает не ток только в фазном проводнике и не наличие напряжения на корпусе, а соответствие токов в рабочих проводниках защищаемой цепи.

Когда нагрузка работает без утечки за пределы предусмотренного маршрута, ток, ушедший к ней по L, возвращается через N. Для дифференциального узла такой режим выглядит сбалансированным: токи в контролируемых рабочих проводниках взаимно компенсируются.

Если часть тока возвращается другим маршрутом, равенство нарушается. Измеряемым признаком становится разность токов в L и N. При достижении условий срабатывания конкретного аппарата УЗО размыкает контролируемые рабочие проводники. Устройство реагирует на небаланс, а не на сам факт потребления мощности.

На схеме это удобно воспринимать как рамку контроля. Рабочие проводники одной цепи, токи которых должны взаимно компенсироваться, проходят через один измерительный узел. PE через УЗО как рабочий проводник не проводится и не участвует в паре L–N, которую сравнивает аппарат.

Из принципа сравнения токов следует важное ограничение чтения: УЗО нельзя считать заменой автоматической защите от перегрузки или короткого замыкания. На принципиальной схеме аппараты могут стоять рядом и совместно относиться к одной группе, но выполнять разные функции. Обозначение УЗО указывает на дифференциальный контроль, а не на защиту от всех возможных повреждений.

Нельзя также трактовать наличие УЗО как безусловную защиту человека при любом прикосновении и любой конфигурации сети. Аппарат реагирует на тот небаланс, который способен обнаружить в контролируемых проводниках. Результат зависит от характера цепи, пути тока, исправности оборудования и других защитных мер.

Граница защищаемой зоны: участок до аппарата и цепи после него

Конкретное УЗО контролирует не всю однофазную сеть вообще, а определенный участок. На схеме у него есть сторона, обращенная к источнику, и сторона, обращенная к нагрузкам. Их часто называют вводной и отходящей сторонами. Это функциональные понятия: они описывают направление электрической связи, а не обязательное физическое положение клемм.

Сначала на рисунке находят источник питания и прослеживают L и N до аппарата. Этот фрагмент находится до рассматриваемого УЗО. Затем линии выходят из него и направляются к одной нагрузке, нескольким групповым аппаратам либо распределительным шинам. Так начинается защищаемая зона данного устройства.

Если после УЗО фаза разветвляется на несколько групп, они могут находиться внутри одной дифференциально контролируемой зоны. Их рабочие нейтрали при этом относятся к пути возврата через то же УЗО. Количество ветвей не меняет границу измерительного контура.

Границу удобно проверять вопросом: прошли ли прямой и обратный рабочие пути конкретной нагрузки через один измерительный контур? Если фаза проходит через УЗО, а нейтраль взята с пути другого устройства, цепь пересекает границу неправильно. Если обе рабочие линии ответвились до аппарата, это УЗО данную ветвь не контролирует.

Участок между источником и входом УЗО находится вне его отходящей зоны. Не относятся к ней и параллельные группы, подключенные до аппарата либо через другое дифференциальное устройство. Наличие общего щита, корпуса или вводной линии не делает все расположенные рядом цепи частью одной зоны контроля.

PE потребителей может проходить рядом с L и N, но не определяет границу измерительного контура. На однолинейном рисунке защитный проводник иногда показан отдельно или вынесен к шине. Схема может акцентировать рабочие цепи и аппараты, через которые они проходят.

Если устройств несколько, для каждого полезно мысленно выделить собственную область. У первой есть свои отходящие L и N, у второй — свои. Области могут получать питание от общего ввода, но отходящие нейтрали разных УЗО не объединяют.

На сложном рисунке удобно идти от конкретной нагрузки назад: найти ее L, затем N и проверить, к какому УЗО относятся обе линии. Геометрическое пересечение линий без точки соединения обычно не означает электрического контакта, а обозначенная точка или шина показывает объединение.

Шины N и PE после УЗО: почему у них разная электрическая роль

После УЗО рабочая нейтраль защищаемой зоны приходит на предназначенную для нее шину N либо непосредственно к нагрузке — в зависимости от структуры рисунка. Такая шина собирает нейтрали отходящих цепей, относящихся к соответствующему полюсу данного аппарата.

Шина PE относится к защитным проводникам отходящих линий. PE не направляют через УЗО как рабочий проводник. Поэтому расположенные рядом шины N и PE нельзя воспринимать как две одинаковые точки с разными буквенными обозначениями.

Представим нагрузку внутри защищаемой зоны. Ток поступает к ней через L после УЗО и возвращается по выделенной N через тот же аппарат. Если N на отходящей стороне электрически соединить с PE, появляется дополнительный путь, который не относится к контролируемой нейтрали. Распределение токов в измерительном контуре меняется.

Небаланс возникает не из-за названия шины и не из-за ее положения в щите, а из-за обходного электрического пути. Для УЗО важны фактические токи в контролируемых проводниках. Поэтому при чтении схемы нужно различать линии N и PE и проверять, не показано ли между ними соединение в защищаемой части.

Разделение видно, если читать рисунок от шин к источнику. Отходящая шина N возвращается к нейтральному полюсу своего УЗО, тогда как PE минует рабочий измерительный канал аппарата. Две линии могут уходить в одном кабеле к потребителю, но электрически остаются разными проводниками.

На схемах с несколькими УЗО нейтральные маршруты после устройств разделяют. Это сохраняет принадлежность каждой отходящей N своему измерительному контуру. Защитный проводник при этом не должен использоваться как альтернативный путь рабочего тока.

Место формирования и разделения проводников зависит от общей конфигурации системы электроснабжения, поэтому устройство одной сети нельзя автоматически переносить на другую. Для рассматриваемой отходящей части достаточно проверить два подтверждаемых на схеме признака: PE не проходит через УЗО как рабочий проводник, а нейтрали после разных УЗО не соединены.

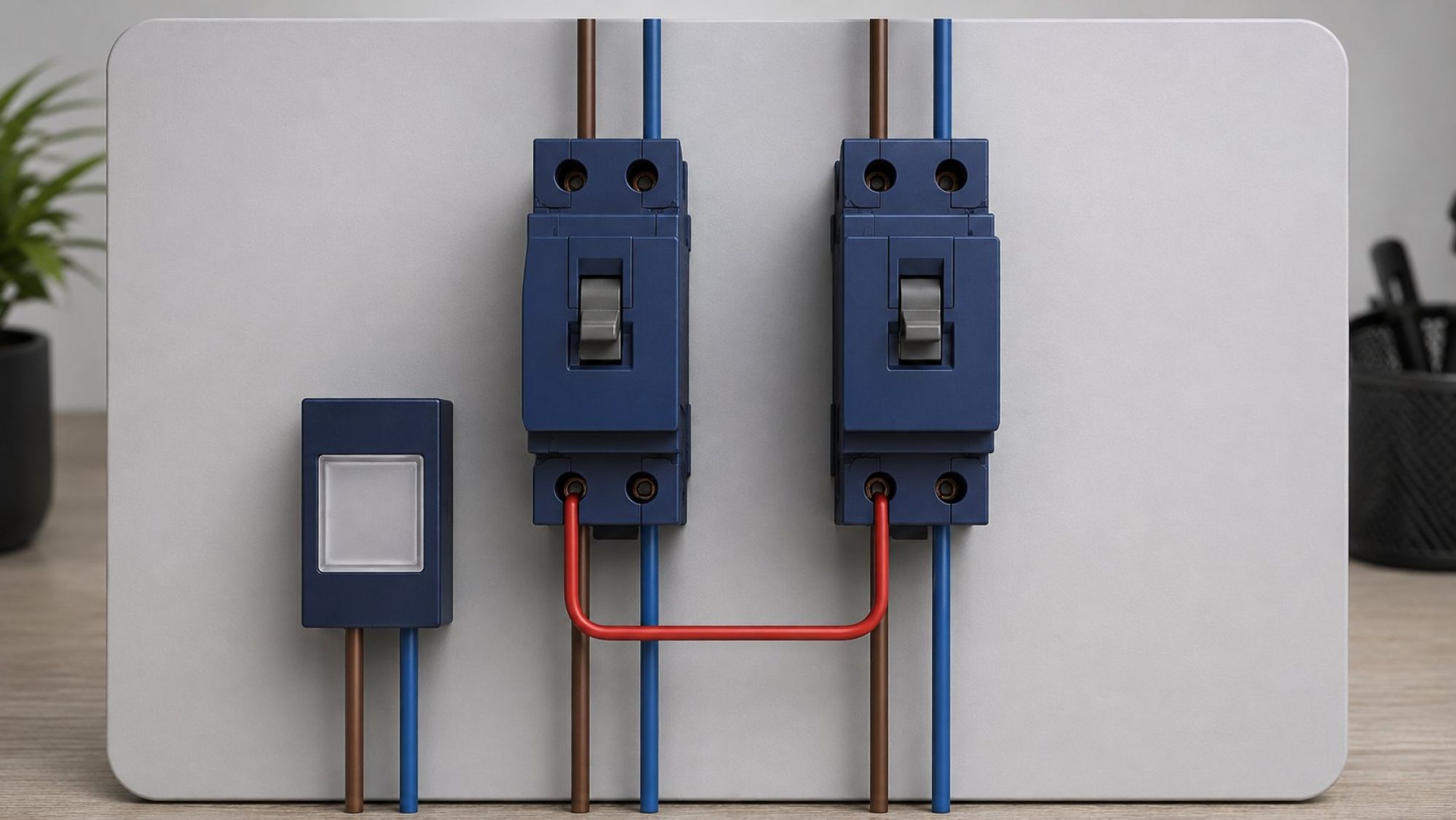

Общая нейтраль двух групп: как схема превращается в ложный маршрут тока

Рассмотрим две группы под разными устройствами дифференциальной защиты. У каждой есть фазная линия, прошедшая через свое УЗО, и соответствующий нейтральный возврат. Пока маршруты не смешаны, каждый аппарат сравнивает ток собственной защищаемой зоны.

Проблема возникает, если отходящие нейтрали двух групп объединены после разных УЗО. На рисунке такое соединение может выглядеть как перемычка или общая шина. Электрически оно создает развилку: ток одной нагрузки способен возвращаться через нейтральный путь соседней группы.

Допустим, нагрузка первой группы получает ток по L через первое УЗО. Из-за объединения нейтралей обратный ток может распределиться между доступными ветвями. Первое устройство обнаруживает несоответствие между токами своих L и N, а в нейтральном проводнике второго устройства может появиться ток без соответствующего тока в его фазной линии.

Отключение может проявляться в момент включения конкретной нагрузки. Пока рабочего тока нет, ошибочное объединение нейтралей может не проявляться через наблюдаемый небаланс. При появлении нагрузки неправильный маршрут начинает влиять на измерение.

Фраза «нейтраль общая» применима только к тем точкам, где объединение предусмотрено топологией до разделения защищаемых зон. После разных УЗО нейтрали относятся к разным измерительным контурам. Общий источник питания не делает их взаимозаменяемыми на отходящей стороне.

Чтобы распознать смешение, не нужно ориентироваться на физическую близость шин. Следует выбрать одну нагрузку и проследить ее рабочий маршрут через соответствующие L и N. Развилка на отходящую нейтраль другого УЗО означает, что обратный путь связан уже с несколькими измерительными контурами.

Такая топология отличается от утечки по причине, но измерительный узел в обоих случаях обнаруживает несоответствие токов. Аппарат не определяет замысел соединения и не различает подписи групп: он реагирует на электрический результат.

Поэтому отдельная шина N задает границу возвратного маршрута. На принципиальной схеме связь каждой отходящей нейтральной шины с конкретным УЗО должна читаться столь же однозначно, как связь фазных линий с соответствующими аппаратами.

Маркировка LINE, LOAD и номера клемм: почему обозначения зависят от модели

Разобрав функциональную схему, нельзя автоматически переносить ее на клеммы любого аппарата. На принципиальном рисунке источник часто расположен сверху, а нагрузки снизу, но это лишь удобное направление чтения. Допустимое направление питания, положение нейтрального полюса и назначение клемм определяются изготовителем конкретной модели.

Надпись LINE обычно указывает сторону линии, связанную с источником, а LOAD — сторону нагрузки. Однако наличие именно этих слов, их расположение и способ нанесения не универсальны. На другом изделии могут использоваться буквенные обозначения, номера клемм и небольшая схема на корпусе.

Номера нельзя расшифровывать по памяти, опираясь на ранее встречавшийся аппарат. Одинаково выглядящие двухполюсные устройства могут иметь различную лицевую маркировку и разные указания по подключению питания. Отсутствие крупной надписи LINE не означает, что направление можно выбирать произвольно.

Паспорт и схема изготовителя связывают абстрактные линии с реальным изделием. По документации определяют, где показаны входная и отходящая стороны, какой полюс обозначен N и какие клеммы образуют соответствующие пары. После этого принципиальную схему сопоставляют с маркировкой конкретного аппарата.

Схема на лицевой панели также является условным изображением. Контакты, тестовая цепь, буква N и номера показывают функциональные связи, а не видимый маршрут жил внутри корпуса. Если обозначение не совпадает с привычным шаблоном, ориентируются на документацию к точной модели.

Для проверки конкретной нагрузки достаточно ответить на три вопроса: какая пара клемм относится к источнику, какая — к отходящей цепи и через какие обозначенные полюса проходят ее L и N. Ответы должны следовать из паспорта и нанесенной схемы аппарата, а не из предположения, что вход всегда находится сверху или снизу.
