Схема установки электрической варочной панели: как читать монтажный чертеж

Монтажная схема варочной панели похожа на набор почти одинаковых прямоугольников, размерных линий и условных обозначений. Но каждый контур описывает отдельную часть установки: видимую поверхность прибора, скрытый корпус, отверстие в столешнице или свободную зону вокруг техники. Если принять один размер за другой, панель может не войти в подготовленный проем, перекрыть его слишком узкой кромкой или столкнуться с деталями шкафа.

Правильно читать такой документ нужно не как картинку с шириной и глубиной, а как несколько связанных проекций. Сначала определяют, что изображено на каждом виде, затем прослеживают размерные линии и только после этого сопоставляют их с примечаниями. Любое значение относится к конкретной модели и конкретному способу встраивания. Поэтому Установка электрических варочных панелей начинается со сверки полного обозначения прибора и официальной инструкции, а не с переноса размеров от внешне похожей техники.

При выполнении услуги специалист до изготовления выреза сверяет полный индекс модели, относящийся к ней монтажный лист, геометрию столешницы и мебельную конфигурацию. Это позволяет заранее сопоставить посадочное место с корпусом, креплениями и пространством внутри тумбы.

Три контура на чертеже: габарит стекла, размер корпуса и вырез

Первый контур обычно соответствует верхней видимой части панели. У стеклокерамической модели это край стекла, у другой конструкции — внешний край рамки или борта. Его габариты помогают понять, сколько места прибор займет на столешнице и как будет выглядеть относительно стены, соседней техники и других элементов кухни. Однако по внешнему контуру нельзя автоматически определять отверстие для установки.

Второй контур описывает корпус, который опускается ниже плоскости столешницы. Он может быть меньше стекла, иметь выступы, крепежные элементы, вентиляционные детали или кабельный вывод. На виде сверху скрытый корпус иногда обозначают внутренней сплошной либо штриховой линией. Его размеры нужны для проверки пространства внутри тумбы: внешний край панели может свободно помещаться сверху, тогда как корпус упирается в боковину, поперечину или другой элемент мебели.

Третий контур — непосредственно линия выреза. Только связанные с ней размерные линии задают форму посадочного отверстия. Вырез нельзя вычислять, вычитая произвольный припуск из ширины и глубины стекла. Разница между внешним габаритом и отверстием определяется конструкцией борта, расположением уплотнения, геометрией корпуса и способом фиксации. Даже у похожих по ширине панелей эти элементы могут различаться.

Чтобы распознать нужный контур, следует проследить выносные линии от числа до их точек привязки. Если стрелки заканчиваются на внешних краях верхней детали, указан габарит панели. Если они относятся к прямоугольнику внутри внешней рамки, это может быть корпус или вырез — точное назначение раскрывают подпись, легенда и соседний монтажный разрез. Размер нельзя относить к ближайшей линии только потому, что она визуально расположена рядом с числом.

Вид сверху отвечает на вопросы о ширине, глубине, форме углов и положении отверстия в плоскости столешницы. Боковой разрез показывает то, чего сверху не видно: высоту корпуса, опору борта, положение уплотнения, толщину столешницы и пространство под прибором. Эти проекции читаются совместно. Контур, понятный на плане, можно проверить по разрезу: линия выреза заканчивается у вертикальной кромки столешницы, корпус проходит внутрь отверстия, а верхняя часть панели остается над плоскостью либо располагается в подготовленной выборке.

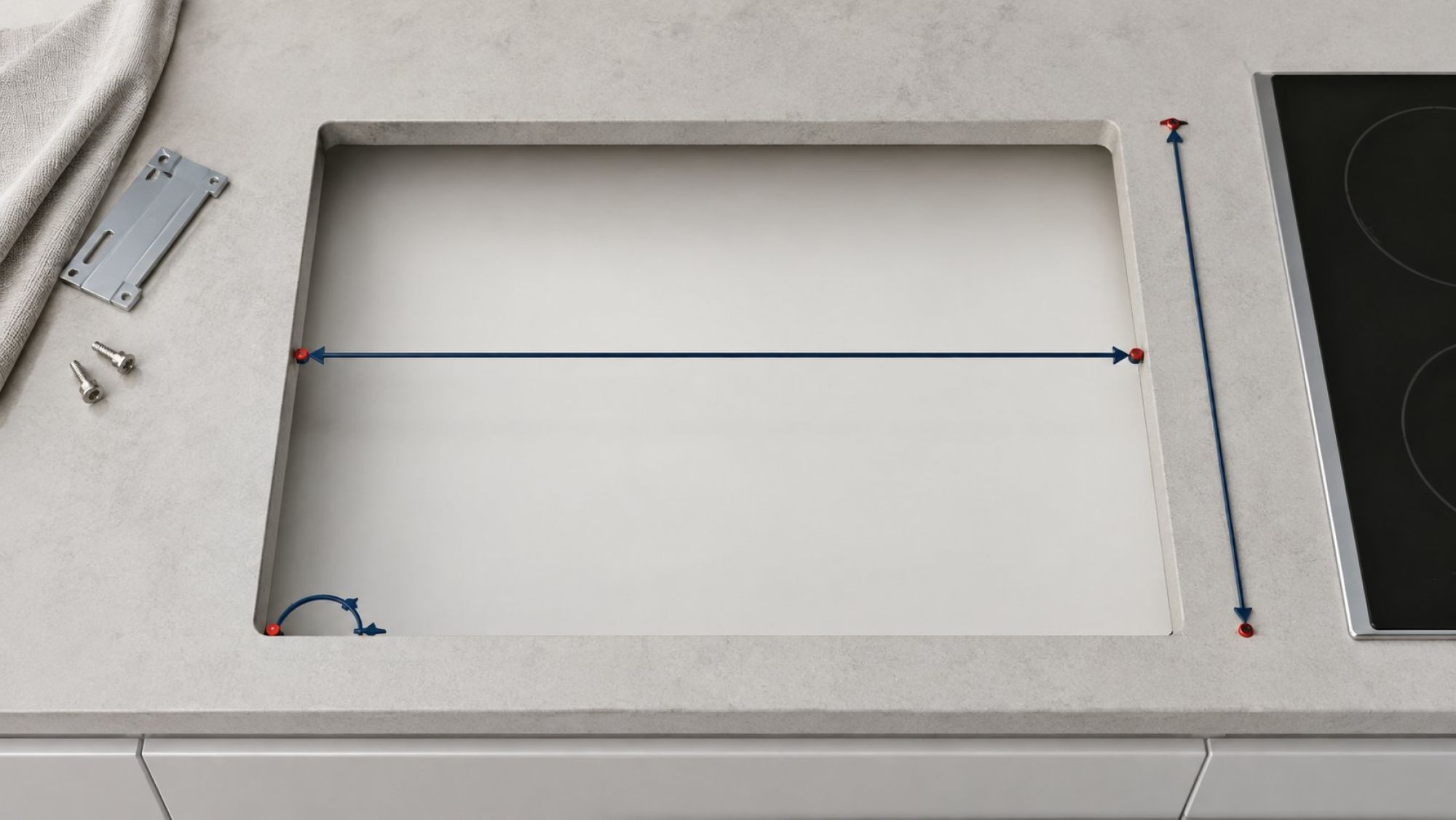

Обозначения min, max и R: как читать допуски и радиусы углов

Одно число на схеме может задавать номинальный размер, а пара значений — разрешенный диапазон. Обозначения min и max показывают нижнюю и верхнюю границы только того параметра, к которому подведена соответствующая размерная линия. Если диапазон указан у контура выреза, отверстие должно находиться в этих пределах. Середина диапазона при этом не становится автоматически предпочтительным размером.

Обозначение min также часто относится не к размеру отверстия, а к минимально необходимому расстоянию. Это может быть промежуток от выреза до края столешницы, стены, перегородки, соседнего прибора или элемента шкафа. Смысл определяется началом и концом стрелок. Линия между кромкой выреза и внешним препятствием описывает свободное пространство; линия между противоположными сторонами отверстия — его размер. Одинаковая запись min в этих случаях выполняет разные задачи.

Знак max может ограничивать размер, глубину или положение элемента. Поэтому его нельзя понимать как общий запас, которым разрешено распорядиться по своему усмотрению. Например, увеличение выреза в пределах неверно прочитанного значения способно изменить площадь опоры борта. Сначала нужно установить объект измерения, затем единицы и только потом оценивать границы диапазона.

Буква R обозначает радиус дуги. На плане выреза она обычно относится к закруглению конкретного угла, на который указывает выноска. Радиус не равен диаметру и не описывает ширину всей панели. Если на чертеже присутствуют внешний контур стекла и внутренний контур отверстия, у них могут быть разные углы. Поэтому обозначение R нельзя переносить с одного контура на другой.

Иногда радиус указан один раз для нескольких одинаковых углов. Основанием для такого переноса служит симметрия рисунка, повторяющиеся обозначения или примечание документа, а не предположение исполнителя. Если углы показаны разными либо один из них связан с отдельной конструктивной деталью, каждый участок рассматривают отдельно.

Полезный порядок чтения размерной записи состоит из трех вопросов: между какими точками проведена линия, какой контур пересекают ее выноски и есть ли рядом примечание со специальным условием. Такой разбор отделяет геометрию выреза от монтажных расстояний и не позволяет принять ограничение свободной зоны за размер ниши.

Разрез столешницы: толщина плиты, положение уплотнения и зона зажима

Боковой разрез показывает монтажный узел в вертикальной плоскости. На нем столешница изображается как слой определенной толщины, верхняя часть панели опирается на ее поверхность, а корпус уходит вниз. Именно здесь проверяют, совместимы ли толщина и конструкция столешницы с прибором. Универсального значения для всех панелей нет.

Толщина важна не сама по себе, а в связи с положением корпуса и креплений. При одной геометрии столешницы зажим может попадать на ровный участок и работать предусмотренным образом, при другой — его ходу мешает усилитель, подгиб кромки или деталь шкафа. На схеме это видно по расположению скобы, пружинного элемента или другого штатного фиксатора относительно нижней поверхности плиты.

Уплотнение обычно показано тонким слоем между бортом панели и верхней плоскостью столешницы. Оно относится к опорному контуру, а не к вертикальным стенкам выреза. Не следует заменять штатное уплотнение герметиком, если такая замена прямо не предусмотрена инструкцией конкретной модели.

Зона зажима читается по траектории крепежа. Одна его часть связана с корпусом панели, другая должна опираться на нижнюю сторону столешницы или зацепляться за предусмотренную область. Важно отличать рисунок крепления от изображения корпуса: небольшой выступ под столешницей может быть не частью вентиляционного кожуха, а лапкой фиксатора. Пояснение обычно дают увеличенный фрагмент разреза, номер позиции или отдельная последовательность монтажных рисунков.

Разрез также помогает проверить, не интерпретирована ли высота панели как глубина необходимого свободного пространства. Размер корпуса показывает, насколько сам прибор выступает вниз. Но для размещения могут дополнительно требоваться воздух, место для кабеля или дистанция до перегородки. Если эти зоны обозначены отдельно, высоту корпуса и полный монтажный объем рассматривают как разные параметры.

Читать вертикальную схему удобнее сверху вниз: верхняя поверхность панели, борт, уплотнение, столешница, корпус, крепление и расположенные ниже элементы. При такой последовательности становится понятно, какая деталь на что опирается и к какой поверхности относится каждый вертикальный размер.

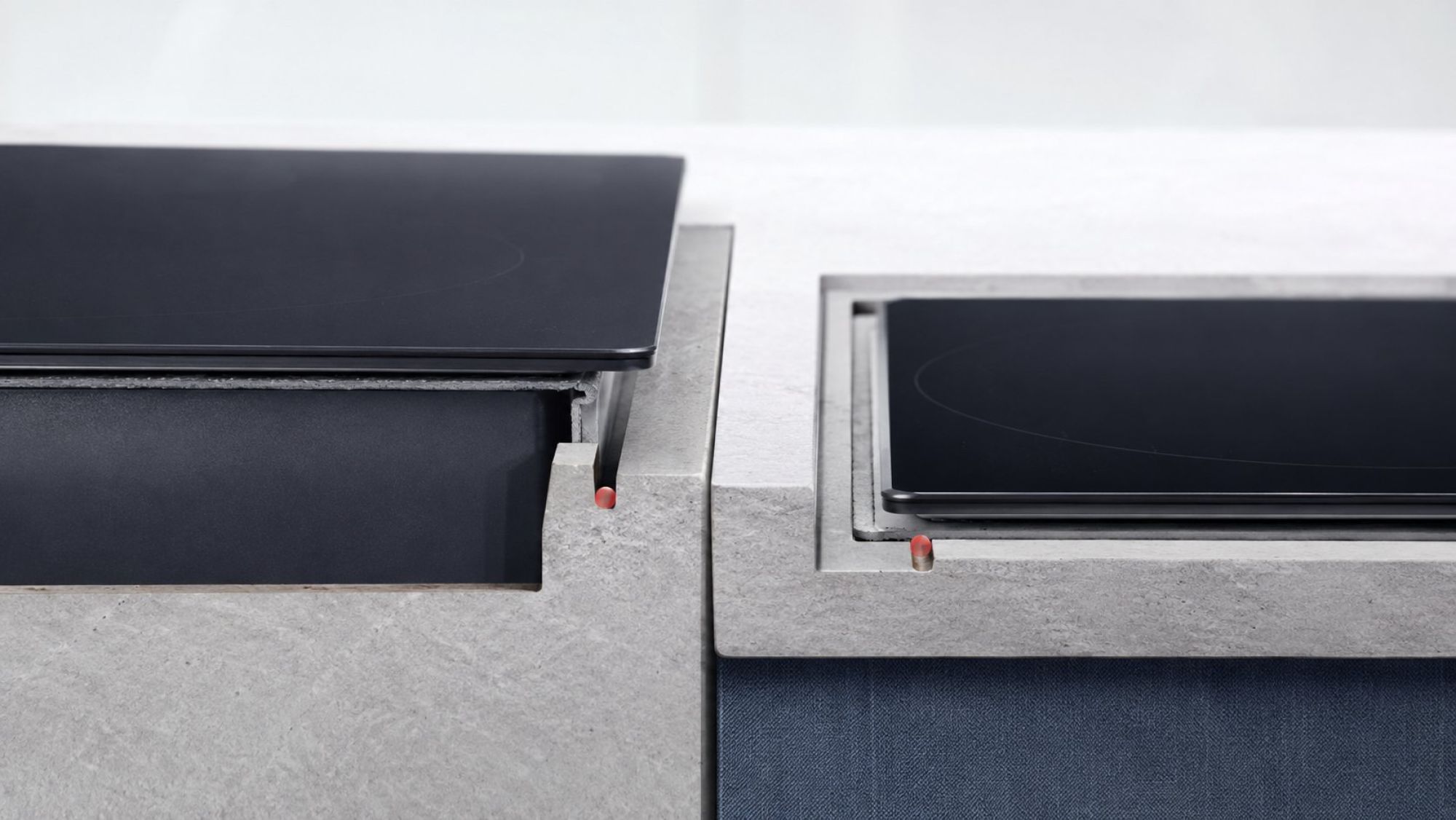

Накладной монтаж и установка заподлицо: какой вариант показан в схеме

При накладном монтаже видимый борт или стекло располагается над верхней плоскостью столешницы и перекрывает край отверстия. На виде сверху обычно показаны внешний габарит панели и меньший контур выреза. На боковом разрезе верхняя деталь лежит на столешнице через предусмотренное уплотнение, а корпус проходит через один основной вырез.

Установка заподлицо имеет другую геометрию. Помимо отверстия под корпус требуется посадочная выборка для верхней части панели. Поэтому на плане могут появиться два связанных контура: внутренний проем и более широкий внешний контур выборки. На разрезе видна ступень: нижний уровень пропускает корпус, а верхний принимает край панели так, чтобы его поверхность заняла предусмотренное положение относительно столешницы.

Глубина выборки — вертикальный размер, поэтому искать ее нужно прежде всего на боковом разрезе или на увеличенном изображении кромки. Внешние размеры посадочного места обычно дают на виде сверху. Эти параметры нельзя смешивать: ширина выборки определяет ее контур в плане, а глубина — положение панели по высоте.

Наличие двух прямоугольников еще не доказывает возможность монтажа заподлицо. Второй контур может обозначать корпус, рамку или другую деталь. Подтверждением служат название варианта установки, отдельный разрез со ступенчатой выборкой и прямое указание в руководстве. Если документация описывает только накладной способ, самостоятельно превращать его в установку заподлицо по внешнему сходству панели нельзя.

Для варианта заподлицо особенно важны указания о материале столешницы, обработке посадочной зоны и герметизации. Разные материалы по-разному формируют и удерживают тонкую выборку, а монтажная документация может содержать отдельные условия для конкретной конструкции. Применять общий способ обработки или произвольно подбирать герметик вместо указанного решения не следует.

Если инструкция содержит обе схемы, их нужно воспринимать как два самостоятельных комплекта размеров. Нельзя взять основной вырез из накладного варианта, а глубину и внешний контур — из варианта заподлицо. Перед разметкой выбирают один разрешенный способ и читают только относящиеся к нему план, разрез и примечания.

Заштрихованное пространство под корпусом: воздухозабор, выход воздуха и ящик

Заштрихованные области и пунктирные прямоугольники под панелью не всегда изображают материал, который нужно удалить. Они могут обозначать пространство, необходимое для движения воздуха, положение защитной перегородки, допустимую границу ящика или область, которую нельзя занимать мебельными деталями. Назначение штриховки проверяют по легенде и стрелкам на соответствующем разрезе.

Вентиляционная зона связана с охлаждением внутренних компонентов. На схеме могут отдельно показываться путь поступления воздуха и область его выхода. Такой просвет нельзя считать произвольным резервом для направляющей ящика, содержимого шкафа или прокладки кабеля. Размер и положение этой зоны должны соответствовать выбранной модели и мебельной конфигурации.

Место для кабеля имеет другую функцию. Его можно узнать по изображению провода, точке выхода из корпуса или отдельной трассе за мебельной деталью. Кабельная область обеспечивает размещение соединения без зажима и резкого перегиба, но сама по себе не заменяет вентиляционный проход. Если на чертеже показаны обе зоны, они должны оставаться различимыми и после сборки мебели.

Вариант с ящиком под панелью обычно раскрывается отдельным боковым разрезом. На нем видно верхнюю границу ящика, его заднюю часть и расстояние до корпуса либо перегородки. Ограничение может касаться не только фасада, но и внутренней высоты или хода ящика. По одному внешнему виду кухонного модуля определить совместимость нельзя: важна траектория подвижных деталей внутри тумбы.

Защитная перегородка изображается как самостоятельная горизонтальная деталь ниже корпуса. Ее не следует принимать за дно варочной панели или верхнюю стенку ящика. Чертеж может задавать положение перегородки, способ сохранения воздушного прохода и доступ к кабелю. Наличие такой детали и ее геометрию определяют по схеме выбранной конфигурации, а не по аналогии с другой панелью.

При размещении духового шкафа под панелью используют монтажный разрез, который относится к сочетанию этих приборов. Схема с ящиком не обязательно описывает тот же воздушный обмен и расположение соседних поверхностей. Каждая конфигурация мебели читается как отдельный сценарий, а заштрихованные зоны сопоставляются с его подписями.

Артикул модели и редакция инструкции: почему похожие панели получают разные размеры

Перед чтением размеров нужно сопоставить полный индекс панели с обозначением в документе. Название серии или одинаковая ширина стекла недостаточны: внутри одной линейки могут различаться корпус, крепления, вентиляционные элементы и доступные способы встраивания. Значимы все буквы, цифры и дополнительные символы артикула.

Индекс ищут на заводской маркировке прибора и сопоставляют с титульной страницей, таблицей применимости либо подписью к монтажной схеме. Если один документ охватывает несколько модификаций, рядом с рисунками могут стоять отдельные обозначения моделей. Размеры из соседней колонки относятся к другой версии, даже когда иллюстрации выглядят одинаково.

Общие материалы серии могут описывать управление и эксплуатацию сразу нескольких панелей, а монтажные размеры размещать в отдельном приложении. Общий рисунок объясняет принцип, но окончательные значения дает монтажный лист, прямо связанный с полным индексом конкретного прибора.

Редакция документа тоже имеет значение. Для одной серии могут существовать обновленные руководства или отдельные монтажные листы. Перед изготовлением столешницы разумно зафиксировать полное обозначение модели, номер документа и указанный на нем код редакции. Это позволяет понять, по какой именно схеме была выполнена разметка, и не смешать листы из разных комплектов.

Рабочую последовательность можно свести к чтению документа от общего к частному. Сначала сверяют полный индекс модели, применимый монтажный лист и вариант установки. Затем на виде сверху находят внешний контур панели, корпус и линию выреза. После этого расшифровывают min, max и R по точкам привязки. На разрезе проверяют толщину столешницы, уплотнение, крепление и нижнее пространство. В последнюю очередь сопоставляют геометрию столешницы и выбранную мебельную конфигурацию с рисунком для ящика, перегородки или духового шкафа.

Так монтажный чертеж перестает быть набором похожих чисел. Каждый размер получает собственный объект, проекцию и условие применения. Основанием для изготовления посадочного места остается полный комплект указаний именно для выбранной модификации панели.
