Сифон под раковиной над стиральной машиной: куда уходит слив и сколько места он занимает

Установка раковины над стиральной машиной выглядит просто только с фасада: чаша находится сверху, техника — снизу. За ними скрыт сливной тракт, который должен поместиться между керамикой, корпусом машины и стеной. Вода проходит через несколько соединений, меняет направление, преодолевает гидрозатвор и только затем попадает в канализацию.

Совместимость этой компоновки определяет не одна высота сифона. Значение имеют положение выпуска, форма гидрозатвора, направление и уклон отвода, схема подключения стиральной машины и доступ к уплотнениям. Если оценивать только внешние размеры чаши и корпуса, сливная арматура может оказаться прямо над машиной, соприкасаться с ней или стать недоступной для осмотра.

От сливного отверстия до канализации: пять элементов компактного тракта

Скрытый узел удобнее рассматривать по ходу воды. Каждый его элемент занимает собственный объем и добавляет как минимум одно место соединения. Поэтому свободная полоса между раковиной и машиной не равна допустимой высоте одного сифона: в ней должны разместиться выпуск, уплотнения, гидрозатвор и переход к отводящей трубе.

1. Выпуск раковины. Он установлен в сливном отверстии чаши и соединяет ее с нижней арматурой. Под керамикой находятся корпус выпуска, прокладки и крепежная часть. Именно от нижней точки собранного выпуска, а не от внешнего дна раковины, следует оценивать оставшееся пространство.
2. Перелив при его наличии. Канал перелива отводит воду из верхней части чаши к выпуску. Он может быть сформирован в самой раковине либо соединяться с выпуском отдельной трубкой. Наличие отверстия в чаше еще не показывает, какая именно арматура совместима с ее внутренними каналами.
3. Гидрозатвор. В его изгибе или камере постоянно остается вода. Эта водяная пробка отделяет помещение от воздуха канализационной системы. Плоская форма не отменяет эту функцию: компактный узел тоже должен удерживать предусмотренный конструкцией объем воды.
4. Отводящая труба. После гидрозатвора поток направляется к стене или к другому предусмотренному месту подключения. Трубе нужен непрерывный путь без пережатия и случайных обратных подъемов. Ее положение зависит не только от сифона, но и от высоты канализационного ввода.
5. Ввод в канализацию. Здесь отводящая часть соединяется со стационарной системой. Желательно предусмотреть возможность осмотра этого стыка: вода, появившаяся у стены, может идти именно из него, а не стекать от чаши.

Состав совместимого комплекта определяют по документации конкретной раковины. Важны тип выпуска, наличие и устройство перелива, допустимая сливная арматура и направление выхода. Внешне похожие детали не становятся взаимозаменяемыми только потому, что помещаются под чашей.

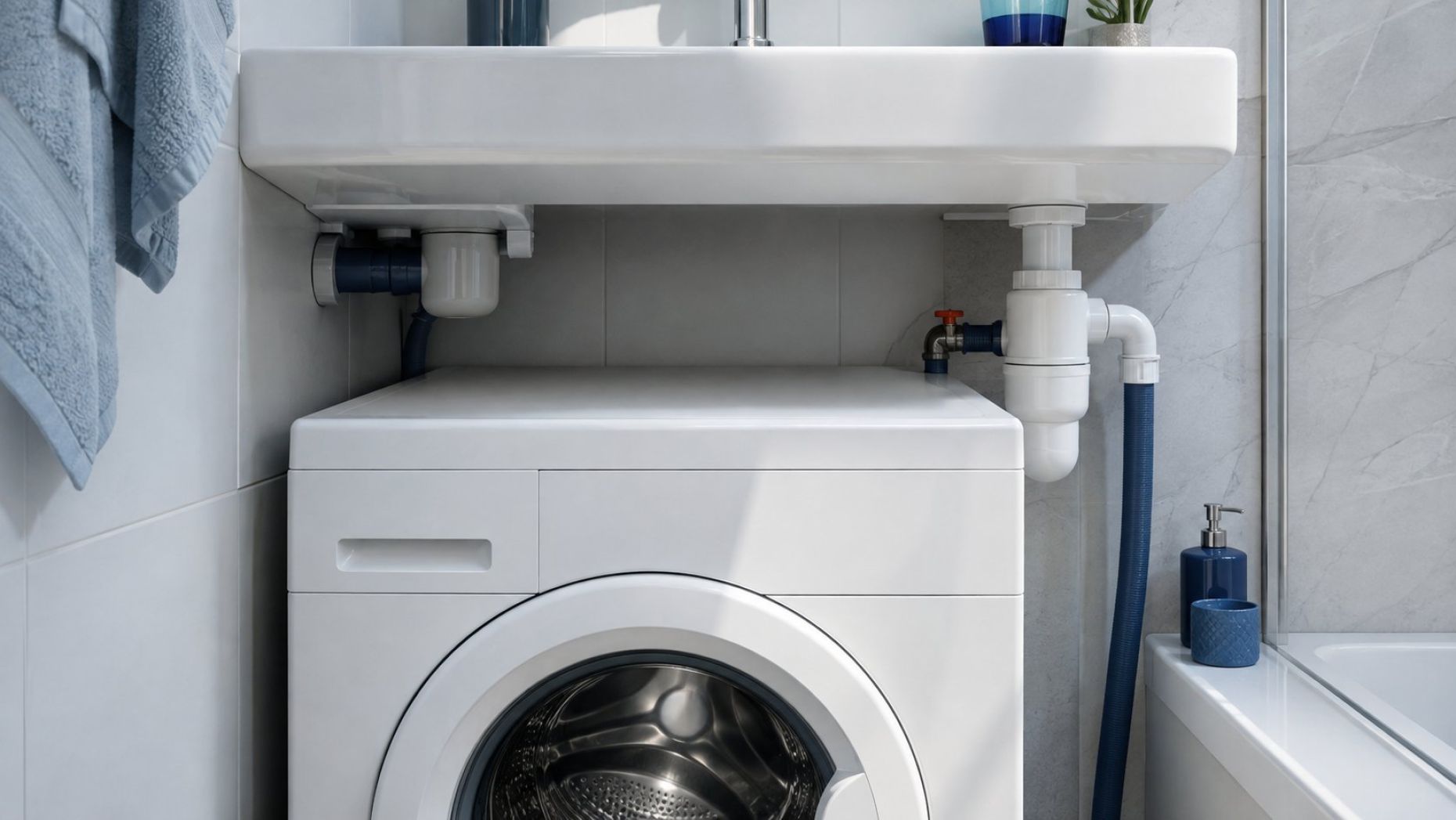

Центральный и задний выпуск: какой объем остается над корпусом машины

При центральном выпуске нижняя арматура располагается приблизительно под серединой чаши. Здесь же обычно находится верхняя поверхность стиральной машины, поэтому выпуск и гидрозатвор используют самый дефицитный вертикальный объем. Даже компактная деталь может не подойти, если ее нижняя точка попадает в контур корпуса или если для соединения требуется дополнительный переход.

Задний или смещенный выпуск переносит сливной тракт ближе к стене. Такое решение применяют в специальных раковинах для размещения над техникой: основная часть арматуры уходит из зоны над корпусом. Однако смещение отверстия само по себе ничего не гарантирует. За машиной должно хватить глубины для корпуса сифона, изгиба отвода и соединения с канализацией.

Проверять геометрию нужно по разрезу. На нем должны быть одновременно показаны нижняя поверхность раковины, полностью собранный выпуск, сифон, труба, фактический контур машины и положение стены. Фотография фасада скрывает глубину деталей и не позволяет понять, где находится самая низкая точка узла.

В расчет включают не только неподвижное положение техники. При работе корпус может передавать вибрацию, поэтому жесткие детали слива не должны опираться на машину или использовать ее крышку как поддержку. Контакт опасен не только шумом: повторяющееся касание нагружает соединения и уплотнения. Свободный промежуток проверяют вокруг выступающих гаек, трубок и обслуживаемых частей, а не только между двумя ровными поверхностями.

Практическая проверка начинается с трех независимых размеров: сколько места есть под чашей, сколько глубины остается между машиной и стеной и где расположен канализационный ввод. Затем с этими границами сопоставляют габаритный чертеж раковины и чертеж сливной арматуры. Если на схеме нет размеров собранного узла, по одному обозначению «плоский» оценить совместимость нельзя.

Плоский сифон и бутылочный гидрозатвор: различия по высоте и обслуживанию

Плоский сифон создают для ограниченного пространства: его камера или изгиб меньше выступают вниз, а выход часто ориентирован в сторону стены. Это помогает освободить зону непосредственно над машиной. Но слово «плоский» описывает форму, а не единый стандарт. Две такие модели могут различаться положением входа и выхода, общей глубиной, способом очистки и совместимостью с переливом.

Бутылочный гидрозатвор обычно имеет выраженный вертикальный корпус с нижней обслуживаемой частью. Такая конструкция понятна при осмотре и часто дает прямой доступ к камере, однако занимает пространство под выпуском. В компоновке над машиной важна не только высота самой «бутылки», но и длина участка от раковины до ее корпуса, а также место, необходимое для снятия нижней части.

Сравнивать варианты следует по нескольким параметрам:

• Монтажная высота. Это полный размер от нижней поверхности чаши или посадочной точки выпуска до самой низкой детали собранного узла.
• Глубина и направление выхода. Сифон может помещаться по высоте, но упираться в стену либо оставлять слишком резкий маршрут для отводящей трубы.
• Устройство гидрозатвора. Компактность не должна достигаться за счет произвольного удаления деталей, удерживающих водяную пробку.
• Доступ для очистки. Полезно заранее выяснить, какая часть снимается и в каком направлении. Необходимое для обслуживания пространство определяют по инструкции выбранной модели.
• Пропускная способность. Ее оценивают только по паспорту конкретного изделия и сопоставляют с указанным изготовителем назначением. По внешнему диаметру или форме корпуса надежный вывод сделать нельзя.

Объем гидрозатвора также относится к конструкции определенной модели. Уменьшение камеры не означает автоматически ни лучший слив, ни худший: работа зависит от всей геометрии изделия. Поэтому подбирать отдельно «самый низкий» корпус без учета совместимого выпуска, перелива и отвода неправильно. Надежнее рассматривать комплект как единую сборку и сохранять конфигурацию, предусмотренную изготовителем.

Гидрозатвор после редкого использования: откуда появляется запах

В рабочем гидрозатворе вода перекрывает воздушный путь из канализации в помещение. Если раковиной долго не пользуются, вода постепенно испаряется, водяная пробка уменьшается и перестает выполнять свою функцию. Это объясняет ситуацию, когда запах появился после продолжительного простоя, хотя вода визуально уходит свободно.

Запах возможен и при нарушении работы всей сливной системы. Перепады давления, неправильная конфигурация отвода или проблемы с вентиляцией канализации могут сопровождаться подсосом воздуха и изменением уровня воды в гидрозатворе. Косвенным признаком бывает бульканье во время слива из раковины или при работе соседнего подключенного прибора. По одному звуку нельзя определить точную причину, но он показывает, что нужно оценивать не только загрязнение сифона.

Есть и другой источник — перелив. На его внутренних поверхностях остаются влага и загрязнения, поэтому запах может ощущаться возле верхнего отверстия чаши даже при сохранном гидрозатворе. Обычно канализационный запах заметнее у основного выпуска и меняется после движения воды, а запах загрязненного перелива локализуется ближе к его отверстию. Это ориентиры для наблюдения, а не окончательный диагноз.

Без разборки полезно сопоставить обстоятельства: возник ли запах после простоя, меняется ли он после использования раковины, слышно ли бульканье, исходит ли он от сливного отверстия или от перелива. Одновременно можно посмотреть, нет ли влаги на доступных внешних соединениях. Такая локализация помогает отделить потерю водяной пробки от загрязнения отдельного канала и от общей проблемы канализации.

Если запах быстро возвращается при регулярном использовании, одной компактностью сифона это не объяснить. Следует проверять соответствие собранной схемы документации изделия, маршрут отвода и состояние системы, к которой он подключен. Произвольная замена гидрозатвора прямой трубой освобождает место, но открывает воздуху путь из канализации.

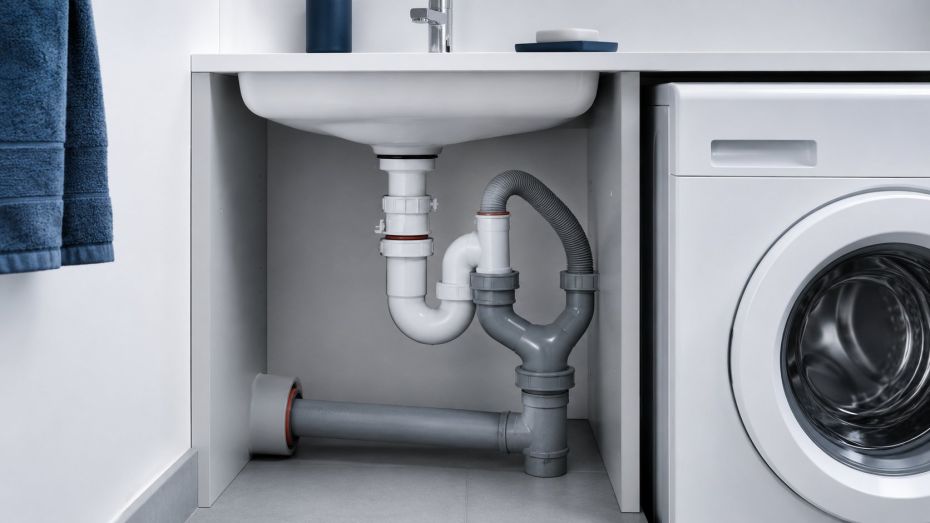

Два слива рядом: раковина и машина на отдельном или общем вводе

Раковина отводит воду через собственный выпуск и гидрозатвор, а стиральная машина — через сливной шланг по схеме, предусмотренной ее изготовителем. Близкое расположение приборов не делает их одним потребителем. Нужно учитывать одновременный поток, влияние подключений друг на друга и пропускную способность общего участка канализации.

Наиболее ясно читается схема с раздельными подключениями к предусмотренному коллектору или разветвлению: у каждого прибора есть определенный путь, а соединения можно осмотреть отдельно. Но допустимость такого решения зависит от фактической канализационной разводки. Наличие двух свободных отверстий еще не подтверждает, что они предназначены для этих приборов.

Другой вариант — сифон или фитинг со специальным отводом для техники. Использовать его можно только тогда, когда изготовитель детали допускает такое назначение, а инструкция стиральной машины разрешает соответствующий способ подключения. Случайный свободный патрубок не является достаточным основанием: важны его положение, уплотнение, фиксация шланга и работа всей сборки.

Обратный ток, появление воды в раковине во время слива машины, выраженное бульканье или изменение запаха указывают на взаимодействие двух потоков. Причиной может быть не одна конкретная деталь, а сочетание схемы подключения, состояния общего участка и его способности принять поступающую воду. Поэтому заменять сифон на более широкий без оценки дальнейшего тракта не всегда имеет смысл: ограничение может находиться после него.

При выборе схемы полезно проследить оба маршрута до точки, где они объединяются. На плане отмечают гидрозатвор раковины, место присоединения сливного шланга, общий ввод и доступные соединения. Затем сверяют каждую деталь с паспортом и инструкцией соответствующего прибора. Такой подход исключает ситуацию, когда компактный узел физически собран, но один слив создает помехи другому.

Капля на выпуске, мокрый отвод или вода у стены: карта источников течи

Место, где замечена вода, не всегда совпадает с местом нарушения герметичности: капля может пройти по нижней поверхности чаши, трубе или стене. Поэтому сначала важна не разборка, а наблюдение за тем, где появляется первый влажный след.

• Вода непосредственно под чашей. В первую очередь внимание направляют на выпуск, его прилегание к раковине, присоединение перелива и верхнее соединение сифона. След, начинающийся выше всех остальных деталей, обычно связан с этой группой соединений.
• Влага на корпусе гидрозатвора. Источник может находиться на стыке частей корпуса, на обслуживаемой крышке или выше по потоку. Если верх сифона сухой, а капля формируется на его собственном шве, круг поиска становится уже.
• Мокрая отводящая труба. Проверяют, начинается ли след у соединения с сифоном, на промежуточном стыке или на самой трубе. Вода, стекающая сверху, способна создать ложное впечатление протечки отвода.
• Вода возле стены. Возможная зона источника — соединение отводящей трубы с канализационным вводом. Если переход можно осмотреть, проще отличить течь у стены от воды, пришедшей с расположенных выше деталей.

Если вода появилась рядом со стиральной машиной, следует прекратить использование техники и действовать по инструкции ее производителя. Нужно учитывать, что влага может распространиться дальше видимого следа.

Внешний осмотр проводят без запуска мокрой техники и без опоры на ее корпус. Само по себе подтягивание доступной гайки не гарантирует устранения течи: причиной может быть смещенное, поврежденное или несовместимое уплотнение, перекос деталей либо вода, пришедшая с другого соединения. Надежная локализация строится по первому месту появления влаги, а не по самой большой луже.

Ревизионный доступ: какое соединение должно оставаться видимым и съемным

Компоновку желательно проектировать так, чтобы доступные части сливного тракта можно было осматривать и обслуживать без лишнего демонтажа. Какие элементы должны сниматься и какое пространство для этого требуется, определяют по инструкции выбранной арматуры.

В зоне выпуска полезно предусмотреть обзор места прилегания к чаше, нижнего уплотнения, соединения с сифоном и трубки перелива, если она предусмотрена. Возможность добраться до этих деталей упрощает поиск первого влажного следа, но конкретный способ обслуживания зависит от конструкции комплекта.

Для гидрозатвора желательно оставить пространство в направлении снятия его обслуживаемой части. У бутылочного исполнения это часто зона под корпусом; у плоского очистная крышка или съемный элемент могут находиться сбоку либо снизу. Точное направление и порядок снятия определяют по инструкции изделия. Если соседние поверхности мешают предусмотренному обслуживанию, компоновку стоит пересмотреть до монтажа.

Отводящую трубу по возможности располагают так, чтобы доступный участок от выхода сифона до ввода можно было осмотреть. Особого внимания заслуживает место у стены, где соединяются труба, переход и канализационный ввод. При использовании декоративной панели полезно заранее оценить, можно ли снять ее для осмотра без демонтажа раковины или техники.

Способ закрытия разъемных соединений отделкой выбирают с учетом конструкции и инструкции арматуры. Если изготовитель предусматривает очистку, снятие или проверку определенной детали, оформление узла не должно мешать этим операциям.

Перед окончательным выбором компоновки полезно проверить ее в четырех проекциях: высота под чашей, глубина за машиной, маршрут воды до стены и траектория снятия деталей, указанных в инструкции как обслуживаемые. Так становится видно, куда именно уходит слив и какой объем он занимает в действительности. Желательно, чтобы узел не соприкасался с машиной, сохранял предусмотренный гидрозатвор и позволял контролировать доступные соединения.
