Стиральная и сушильная машины в колонну: проверка совместимости

Стиральная и сушильная машины в колонну: как проверить совместимость техники, комплекта и мебели

Колонна выглядит как простая комбинация двух приборов одинаковой ширины. На практике совпадение фасадов — только первый визуальный признак, который ничего не говорит о допустимости установки. Проверять нужно систему целиком: конкретную стиральную машину, конкретную сушильную машину, соединительный комплект, основание, мебельную нишу и коммуникации.

Решение принимают не по общему описанию серии и не по фотографии готовой прачечной. Значение имеют полные обозначения моделей и артикул аксессуара. Если производитель разрешает ставить одну машину на другую, это должно следовать из руководств, каталога аксессуаров, таблицы совместимости или письменного ответа. Отсутствие такого подтверждения нельзя заменить предположением, что корпуса выглядят одинаково.

Перед установкой можно обратиться в сервис по направлению «Установка крупной бытовой техники» с конкретной задачей: по полным обозначениям моделей проверить совместимость пары и артикул соединительного комплекта, а также сопоставить схему ниши с расположением коммуникаций. Такая проверка до монтажа помогает определить, подходит ли конфигурация для колонны, и выявить причины для размещения машин рядом — например, отсутствие подтвержденной совместимости, подходящего комплекта или необходимых условий в нише.

Какая машина располагается снизу и как нагрузка передается на ее корпус

В штатной колонне стиральная машина занимает нижнее положение, а сушильная — верхнее. Стиральная машина во время отжима остается динамически нагруженным прибором: барабан вращается с мокрым бельем, а возникающие усилия передаются корпусу, ножкам и полу. Поэтому именно нижняя машина определяет основание всей конструкции.

Сушильную машину нельзя просто поставить сверху и считать совпадение корпусов достаточной фиксацией. Между приборами устанавливают предусмотренный для них соединительный комплект. Он задает положение верхней машины, удерживает ее от смещения и распределяет нагрузку по тем участкам корпуса, которые рассчитаны на такую схему. Верхняя панель стиральной машины при этом не превращается в произвольную полку для любого тяжелого прибора.

Разрешение на колонну проверяют для обеих моделей. В документации стиральной машины может быть ограничен перечень допустимых сушилок или аксессуаров. У сушильной машины, в свою очередь, могут быть собственные требования к нижнему прибору, креплению и месту установки. Разрешение только для одной половины пары еще не подтверждает совместимость всей конструкции.

Отдельно оценивают пол. Он должен быть ровным, устойчивым и подходящим для работающей техники. Соединительная рамка связывает приборы, но не компенсирует качание нижней машины, слабое основание или неправильное положение ножек. Если стиральная машина перемещается при отжиме, верхний прибор и крепления получают нагрузки, для которых внешне аккуратная колонна могла не рассчитываться.

Ширина, глубина и выступы корпуса: какие размеры сравнивать у двух моделей

Номинальная ширина удобна для каталога, но не описывает геометрию пары. Две машины одного формата могут различаться глубиной корпуса, формой верхней панели, расположением ножек и выступами фасада. Кроме того, производители могут указывать глубину по разным точкам: только по корпусу либо с учетом дверцы и выступающих элементов.

Для проверки нужны габаритные чертежи обеих моделей. По ним сравнивают ширину и высоту корпуса, полную глубину, положение передних и задних ножек, форму задней стенки, выступ люка, панели управления и крышек. Учитывают пространство, которое занимают штатные кабели и шланги. Их нельзя вычесть из глубины ниши только потому, что они находятся за машиной.

Особенно важна опорная зона сушилки. Ее ножки должны попадать в положение, предусмотренное рамкой или направляющими соединительного комплекта. Близкая глубина корпусов сама по себе не гарантирует этого. Слишком глубокая верхняя машина может выступать за допустимую область, а более короткий корпус нижней машины — не давать комплекту расчетной опоры.

Проверку удобно разделить на три размера:

• Размер корпуса. Он показывает базовую геометрию прибора, но не всегда включает люк, ручки и коммуникации.
• Полный установочный размер. В него входят выступающие части и пространство, необходимое для штатного прокладывания шлангов и кабелей.
• Допуск соединительного комплекта. Он определяет, какие корпуса и положения ножек может соединить конкретный аксессуар.

Если в карточке товара приведены только округленные размеры, этого недостаточно для окончательного решения. Нужны схемы именно тех модификаций, которые будут установлены: близкие названия моделей не означают одинаковую заднюю стенку или идентичную опорную геометрию.

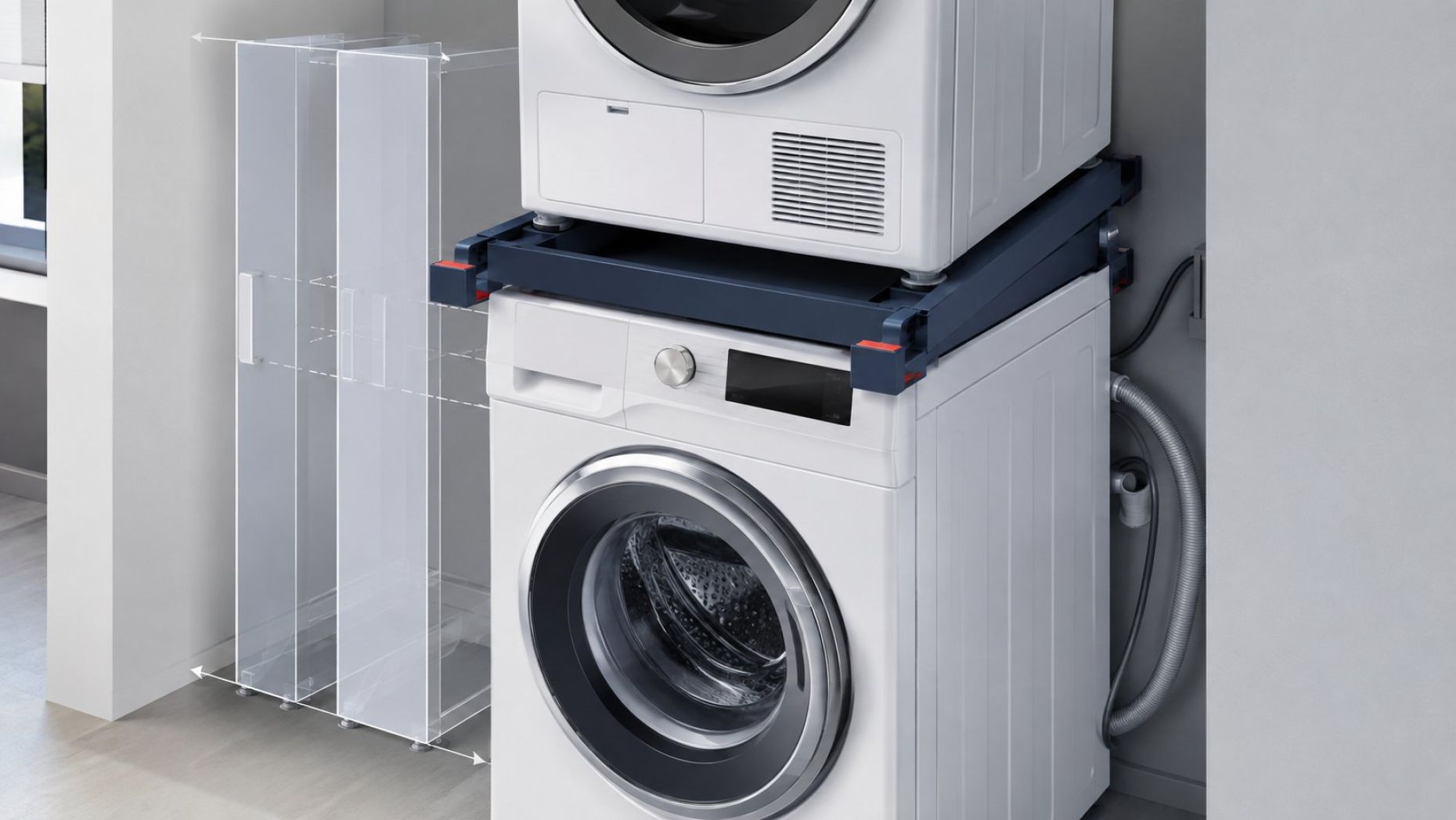

Фирменный соединительный комплект: рамка, крепления и выдвижная полка

Соединительный комплект выбирают после определения точной пары, а не наоборот. Внешне похожие рамки могут иметь разные точки фиксации, ширину направляющих и положение упоров. Совпадение цвета или общего формата не подтверждает, что аксессуар рассчитан на данные корпуса.

Основная задача комплекта — удерживать сушильную машину в предусмотренном положении относительно стиральной. В состав могут входить рамка, крепежные элементы, упоры и дополнительные детали фиксации. Конструкция и способ закрепления зависят от производителя и моделей, поэтому переносить схему одного комплекта на другой нельзя.

Некоторые варианты имеют выдвижную полку. Она удобна как временная рабочая поверхность при загрузке или выгрузке белья, но не является продолжением корпуса сушилки и не предназначена для произвольной нагрузки. Допустимую нагрузку, положение полки во время работы приборов и другие ограничения определяет инструкция конкретного аксессуара. Если эти сведения не найдены, назначение полки нельзя расширять по аналогии с мебельной столешницей.

Артикул проверяют сразу по нескольким признакам:

1. Он указан среди аксессуаров для точной модели стиральной машины.
2. Та же сушильная машина присутствует в официальной таблице или перечне совместимости.
3. Габаритные и конструктивные ограничения комплекта соответствуют обоим приборам.
4. Комплект допускается для выбранного варианта размещения, включая нишу, если она планируется.

Формулировка «универсальный» в описании продавца не заменяет подтверждение производителя. Если официальная матрица отсутствует, разумно запросить письменное подтверждение по полным обозначениям двух моделей и артикула рамки. Это точнее, чем подбирать крепление по ширине фасада.

Тепловой насос, конденсационная или вентиляционная сушилка: что меняется в колонне

Технология сушки влияет не столько на порядок приборов, сколько на требования к воздухообмену и отводу влаги. Во всех случаях сушилка остается верхним элементом, но пространство вокруг нее и набор коммуникаций проверяют по ее руководству.

Модель с тепловым насосом работает с внутренним контуром обработки воздуха, однако это не означает, что ее можно без проверки закрыть в тесном шкафу. Прибор выделяет тепло, забирает или отводит воздух через предусмотренные конструкцией зоны и нуждается в свободных зазорах. Их расположение и величину нельзя назначать универсально: они зависят от конкретной модели и схемы установки.

У конденсационной сушилки вода обычно собирается в контейнере либо может отводиться через предусмотренное подключение, если такая опция есть у модели. Для колонны важны оба сценария. Контейнер должен свободно извлекаться и возвращаться на место, а сливной шланг — проходить без перегибов и пережатия. Наличие сливного патрубка нельзя предполагать только по типу сушилки.

Вентиляционная модель, если ее конструкция предусматривает отвод влажного воздуха, требует подходящей трассы воздуховода. Мебель и стена не должны перекрывать его подключение или заставлять прокладывать канал с деформациями. Вывод воздуха нельзя заменять сбросом в закрытую нишу: допустимую схему задает руководство прибора.

Таким образом, название технологии помогает определить перечень вопросов, но не дает готовых монтажных размеров. Для выбранной сушилки проверяют места забора и выхода воздуха, правила размещения, способ обращения с конденсатом и доступ к обслуживаемым элементам.

Колонна в шкафу: зазоры, открывание фасадов и доступ к фильтрам

Совместимая пара приборов не становится автоматически совместимой с мебелью. Шкаф — еще одна оболочка со своей внутренней шириной, глубиной, фасадами и вентиляцией. Проверять его следует по установочным схемам техники, а не по наружным размерам уже собранной колонны.

Сначала моделируют движения всех элементов. Люки обеих машин должны открываться на угол, достаточный для загрузки белья. Мебельные двери, ручки и петли не должны попадать на траекторию люков. Также учитывают выдвижение контейнера конденсата, снятие фильтров, открывание сервисных крышек и использование полки соединительного комплекта.

Затем оценивают воздух. Зазор вокруг корпуса и щель между фасадом и мебелью не всегда выполняют одну и ту же функцию. Если производитель требует проемы определенного расположения, декоративная щель в другой части шкафа их не заменяет. Закрытые фасады допустимы только тогда, когда выбранная схема соответствует требованиям конкретных приборов.

Глубина ниши должна учитывать не только корпуса, но и коммуникационный слой за ними. Шланги, вилки и воздуховод не должны служить упорами, о которые колонна прижимается к стене. Если для размещения приходится резко сгибать трассы или постоянно давить на разъемы задней панелью, фактической глубины шкафа недостаточно.

Наконец, оставляют сервисный доступ. Возможность один раз собрать колонну не равна возможности ее обслуживать. Нужно заранее понимать, как извлекаются фильтры, очищаются доступные пользователю зоны, перекрывается вода, отключаются штатные вилки и выдвигается техника для диагностики. Несъемная мебельная перемычка или узкий проем могут сделать обычное обслуживание невозможным без разборки шкафа.

Поэтому мебель проектируют после проверки моделей, соединительного комплекта и схем коммуникаций. Если шкаф уже существует, его внутренние размеры и устройство фасадов становятся ограничениями при выборе техники, а не параметрами, которые можно игнорировать ради подходящего внешнего вида.

Розетки, слив и подача воды для двух приборов

У колонны два самостоятельных электроприбора. У каждого есть штатный кабель и вилка, паспортные электрические параметры и собственные требования к подключению. Решение о размещении точек питания принимают так, чтобы вилки оставались доступными и кабели не натягивались, не зажимались корпусами и не проходили через зоны нагрева.

Нельзя исходить из того, что одна машина потребляет мало или что одинаковые вилки означают одинаковые условия подключения. Электрические параметры сверяют по паспортам обеих моделей, а соответствие существующей линии и защитных устройств оценивают по действующим требованиям. Колонна не является основанием для самостоятельной переделки розеток или использования случайной схемы разветвления.

Подача воды требуется стиральной машине и выполняется через предусмотренный изготовителем заливной шланг. Ее слив также должен быть организован по схеме прибора. Сушильной машине подача воды обычно не нужна, если иное прямо не предусмотрено ее функциями, зато у некоторых моделей доступен прямой отвод конденсата. Возможность и способ такого подключения проверяют по комплектности и руководству сушилки.

Все трассы рассматривают вместе. За колонной одновременно могут находиться заливной и сливной шланги стиральной машины, слив конденсата, два кабеля питания и, для соответствующей сушилки, воздуховод. Даже если каждое подключение помещается отдельно, их совокупность может занять всю свободную глубину.

До изготовления мебели полезно составить схему расположения коммуникаций с учетом реальных точек входа на корпусах. Это позволяет избежать ситуации, когда розетка оказывается непосредственно за выступающей частью машины, кран перекрывается боковиной шкафа, а шланги пересекаются и пережимаются после установки второго прибора.

Матрица решения: совместимая пара, условно допустимая конфигурация или отказ от колонны

Финальное решение удобно принимать не по одному признаку, а по последовательной матрице. Каждый следующий уровень рассматривают только после прохождения предыдущего.

• Совместимая пара. В руководствах разрешена установка в колонну, обе модели присутствуют в официальной матрице, найден подходящий артикул соединительного комплекта, а пол, ниша и коммуникации соответствуют установочным условиям. Такая конфигурация имеет документально подтвержденную основу.
• Условно допустимая конфигурация. Размеры и общая конструкция выглядят подходящими, но не найдено подтверждение по точным моделям, аксессуару или мебельной схеме. Здесь нельзя переходить к монтажу только на основании визуального совпадения. Требуется письменное уточнение производителя или авторизованной поддержки по полным обозначениям техники.
• Отказ от колонны. Одна из инструкций запрещает вертикальную установку, модели отсутствуют среди совместимых, для пары нет разрешенного комплекта, верхний прибор не попадает в допустимую опорную геометрию либо ниша не обеспечивает необходимые условия.

Установка рядом становится предпочтительным сценарием не только при прямом запрете. Ее выбирают и тогда, когда официальную совместимость подтвердить нельзя, шкаф ограничивает воздухообмен, коммуникации неизбежно пережимаются или обслуживание верхней машины оказывается недоступным. Это не компромисс по качеству техники, а отказ от неподтвержденной конфигурации.

Для проверки конкретной пары достаточно подготовить полные обозначения моделей, габаритные чертежи, артикул предполагаемого комплекта и схему ниши с коммуникациями. Ответ должен связывать все эти элементы: разрешение на колонну без подходящей рамки, подходящая рамка без допуска для сушилки или просторный шкаф без вентиляционной схемы не образуют совместимого решения.
