Светодиодная лента для потолочного светильника: карта совместимости

Светодиодная лента для потолочного светильника: карта совместимости вместо подбора по размеру

Под рассеивателем потолочного светильника нередко видна полоса или кольцо со светодиодами. Отсюда возникает понятная идея: найти светодиодную ленту такой же ширины, уложить ее на прежнее место и вернуть светильник в работу. Но внешнее сходство здесь обманчиво. Две платы одинакового размера могут требовать разного питания, по-разному передавать тепло корпусу и создавать совершенно разную световую картину.

Правильный подбор похож не на поиск детали по габаритам, а на прохождение карты совместимости. Сначала определяют конструкцию источника света и способ его питания, затем сопоставляют электрические параметры, геометрию, теплоотвод и оптику. Если хотя бы на одном уровне есть противоречие, совпадение ширины уже не имеет решающего значения. Именно такой подход используется, когда требуется Ремонт светодиодных светильников с заменой штатного светового модуля.

Гибкая лента, жесткая линейка и кольцевая плата: какой источник света установлен под рассеивателем

Словом «лента» часто называют любой вытянутый ряд светодиодов. На деле под плафоном могут находиться три конструктивно разных источника света. У каждого своя механика монтажа, электрическая схема и способность отводить тепло.

Гибкая лента выполнена на тонкой печатной основе. Она изгибается, продается длинными отрезками и обычно делится только по обозначенным зонам реза. На ее обратной стороне может быть клеевой слой, облегчающий фиксацию на подготовленной поверхности. Такая лента изначально рассчитана на работу со своим типом источника питания и не становится заменой штатной платы только потому, что помещается внутри корпуса.

Жесткая линейка выглядит похоже, но ее основанием служит негнущаяся плата, нередко с металлическим слоем для передачи тепла. Она может крепиться винтами, защелками либо прижиматься к металлической части светильника через предусмотренный термоинтерфейс. Для такой детали контакт с корпусом бывает частью теплового расчета, поэтому гибкая основа с клеем не воспроизводит ее свойства автоматически.

Кольцевой или фигурный LED-модуль повторяет геометрию оптической камеры. Светодиоды на нем расположены так, чтобы заполнять светом круглый, квадратный или иной плафон. Электрические цепочки, контактные площадки и точки крепления формируются под конкретную конструкцию. Разрезать такую плату или заменить отдельную дугу произвольным отрезком ленты без проверки остальных параметров нельзя считать равноценной заменой.

Поэтому первый пункт карты — не размер, а идентификация детали. Нужно различить гибкую печатную основу, жесткую линейку и формованный модуль, посмотреть способ крепления, маркировку платы и расположение проводов. Уже на этом этапе становится ясно, ищется ли аналог модуля или фактически проектируется другая световая система внутри прежнего корпуса.

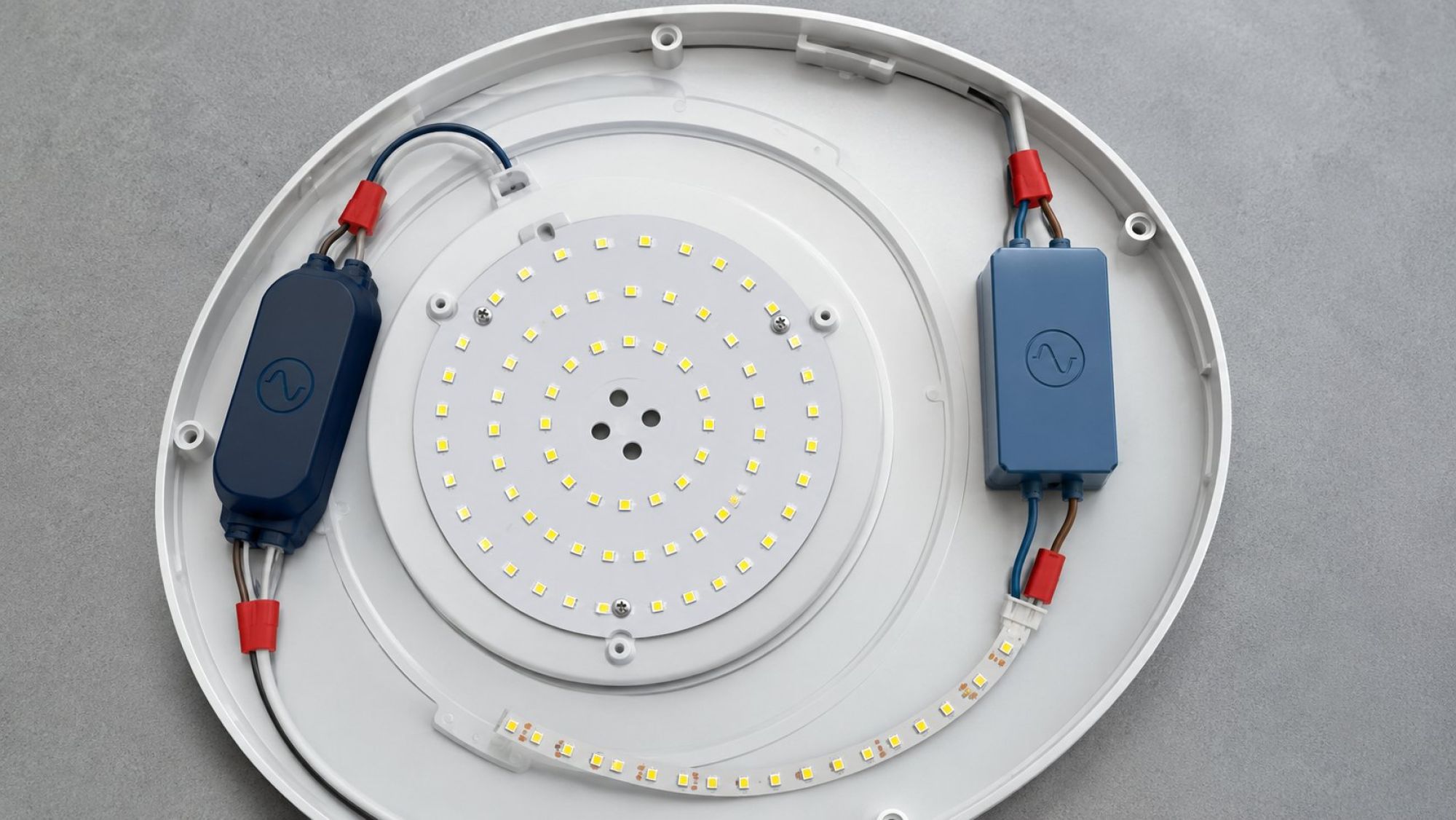

Постоянный ток или постоянное напряжение: первая развилка карты совместимости

Светодиодный светильник обычно включает световой блок и питающий его узел. Однако принцип работы этого узла может отличаться. В документации встречаются обозначения CC — источник постоянного тока и CV — источник постоянного напряжения. Это не варианты написания одной характеристики, а разные способы управления нагрузкой.

В системе CC драйвер поддерживает заданный ток, а выходное напряжение изменяется в пределах допустимого диапазона в зависимости от подключенной цепочки светодиодов. Штатные линейки и кольцевые модули потолочных светильников могут проектироваться именно под такой режим. Для сопоставления важны ток модуля, его рабочее напряжение и диапазон, в котором способен работать драйвер.

Лента для CV-системы рассчитана на фиксированное напряжение, указанное производителем. На ее повторяющихся участках вместе со светодиодами находятся элементы, задающие режим работы сегмента. Каталоги разделяют такие ленты по напряжению питания, что само по себе показывает: произвольная лента не является универсальной нагрузкой.

Подключение CV-ленты вместо CC-модуля не становится корректным после совпадения мощности, длины или числа светодиодов. Драйвер будет пытаться поддерживать свой выходной ток, тогда как лента ожидает питание с фиксированным напряжением. Обратная замена также требует проверки, поскольку обычный источник постоянного напряжения не выполняет функцию драйвера постоянного тока.

Со штатного блока питания считывают не только крупную цифру мощности. Нужны обозначение режима CC или CV, выходной ток, номинальное либо рабочее выходное напряжение, диапазон нагрузки и другие параметры, приведенные на корпусе и в документации. Если маркировка стерта или допускает разные толкования, электрическую совместимость нельзя устанавливать по внешнему виду платы.

Выходной ток и рабочий диапазон напряжения: как сопоставляют LED-модуль с драйвером

После определения типа питания параметры драйвера и нового модуля рассматривают как пару. Для CC-системы первая величина — рабочий ток светодиодного модуля. Он должен соответствовать току, который поддерживает драйвер. Формулировка «примерно такой же» здесь недостаточна: пригодность подтверждают по спецификациям конкретных компонентов.

Вторая величина — суммарное прямое напряжение светодиодных групп при рабочем токе. Оно зависит от схемы соединения и характеристик установленных светодиодов. Простое умножение количества видимых точек не всегда дает верный результат: часть элементов может быть соединена последовательно, часть — параллельными ветвями, а сама разводка скрыта проводниками платы.

Получив рабочий диапазон напряжения модуля, его сопоставляют с выходным диапазоном драйвера. Требуемая нагрузка должна находиться внутри интервала, в котором драйвер способен стабилизировать заявленный ток. Если модулю нужно напряжение за пределами этого интервала, одна лишь подходящая мощность не делает сочетание рабочим.

В CV-системе логика другая: номинальное напряжение ленты и источника должно совпадать, а допустимую нагрузку оценивают по спецификациям всей собранной линии. При этом длина рабочего участка, устройство сегментов и способ соединения влияют на итоговую нагрузку. Нельзя переносить правила подбора CV-ленты на штатный CC-модуль без изменения и проверки всей системы питания.

Итог электрической части карты складывается из нескольких подтвержденных строк: тип выхода, рабочий ток, напряжение модуля, диапазон драйвера и допустимая нагрузка. Если нет маркировки или даташита хотя бы на один ключевой компонент, расчет дополняют стендовой проверкой специалиста. Подача сетевого напряжения непосредственно на неизвестный модуль не является способом установить его характеристики.

Ширина платы, шаг реза и положение контактов: геометрия, которую не видно через плафон

Только после электрической проверки имеет смысл сравнивать размеры. Посадочная ширина определяется не свободным пространством корпуса вообще, а площадкой, на которой источник должен быть закреплен. Винты, ребра жесткости, бортики и изгибы основания могут уменьшать полезную зону. Если край платы нависает или упирается в выступ, надежный контакт с основанием получить не удастся.

Для гибкой ленты важен шаг реза. Укорачивать ее можно лишь в обозначенных производителем местах, поскольку каждый повторяющийся сегмент имеет законченную электрическую схему. Поэтому нужную длину нельзя выбрать с произвольной точностью. Рабочий отрезок может оказаться короче контура и оставить темный промежуток либо длиннее доступной площадки.

У жесткой линейки и фигурной платы проверяют размерный чертеж целиком: наружный и внутренний габариты, расположение отверстий, контактных площадок и зон, которые должны прилегать к корпусу. Даже при одинаковом диаметре кольца отверстия крепления могут не совпасть, а провод после установки окажется под платой или рядом с оптической зоной.

Положение контактов влияет не только на удобство соединения. Проводам требуется место без натяжения, защемления и пересечения с крепежом. Контактные площадки должны оставаться доступными в предусмотренной сборкой зоне. Нельзя считать допустимым решение, при котором для укладки приходится деформировать плату или прижимать соединение рассеивателем.

Отдельно измеряют зазор до плафона. Более высокая плата, выступающие соединения или измененное положение светодиодов сокращают оптическую камеру и могут проявить яркие точки. Таким образом, геометрическая совместимость — это совпадение посадочной поверхности, длины разрешенного участка, крепежа, контактов, проводов и зазоров, а не одна цифра ширины.

Алюминиевое основание, термоинтерфейс и плотность диодов: тепловая совместимость материала

Во время работы часть потребляемой энергии превращается в тепло, которое должно пройти от светодиодов через плату и монтажный слой к корпусу. Если на этом пути появляется участок с плохим контактом, наличие металлического основания само по себе не гарантирует приемлемую температуру.

Клеевой слой гибкой ленты прежде всего удерживает ее на поверхности. Считать любой такой слой рассчитанным термоинтерфейсом нельзя. Для жесткой платы производитель может предусматривать определенную монтажную поверхность, способ прижима и материал между платой и корпусом. Замена этой конструкции случайной прокладкой меняет передачу тепла, даже если модуль закреплен визуально ровно.

Важна не только общая мощность, но и ее распределение по площади. Светодиоды, расположенные плотнее или собранные на коротком участке, создают иную тепловую нагрузку на основание. Поэтому два решения с близким световым результатом могут по-разному нагревать локальные зоны корпуса. Особого внимания требует вставка, занимающая меньшую площадь, чем исходный модуль.

Контакт платы с металлическим корпусом должен быть равномерным в тех местах, которые участвуют в отводе тепла. Изгибы, остатки старого материала, выступающие крепления и неровности способны оставить воздушные промежутки. У гибкой ленты проблему также создает основание, форма которого не позволяет уложить ее без складок или отслоений.

Тепловую совместимость подтверждают требованиями производителя к монтажу, допустимыми температурами платы и корпуса, а затем измерением собранного светильника в установившемся режиме. Такая проверка относится именно к готовой конструкции: температура открытого модуля на стенде не описывает полностью его работу под закрытым рассеивателем.

Цветовая температура, индекс цветопередачи и световой поток: почему новая вставка выглядит иначе

Надпись о цветовой температуре описывает общий характер белого света — более теплый или более холодный, — но не гарантирует визуального совпадения двух модулей. Компоненты из разных серий и партий могут иметь различимый оттенок даже при одинаковом номинальном обозначении. Рядом со старой частью контура это различие заметнее, чем при сравнении двух отдельных светильников.

Индекс цветопередачи — отдельная паспортная характеристика. Он связан с тем, как выглядят цвета освещенных предметов, и не определяется одной цветовой температурой. Поэтому два источника с похожим белым светом могут по-разному передавать оттенки дерева, ткани, кожи и окрашенных поверхностей.

Световой поток характеризует количество света, создаваемого модулем, но итог под плафоном зависит и от светильника. Матовый материал рассеивает и частично ослабляет свет; загрязнение, форма камеры и взаимное положение деталей также меняют результат. Сравнивать только потребляемую мощность или количество диодов вместо фотометрических параметров некорректно.

После локальной замены может появиться яркая или тусклая дуга, хотя новая деталь кажется подходящей при взгляде без плафона. Причина бывает не в неисправности, а в различии светового потока, распределения света или состояния старых светодиодов. Аналогично совпадение общей освещенности не исключает заметной границы оттенков.

Оптическую часть карты составляют по документам на конкретный модуль: цветовая температура, индекс цветопередачи, световой поток и доступные сведения о распределении света. Результат оценивают с установленным штатным рассеивателем, поскольку именно в собранном виде видны потери, оттенок и неоднородность.

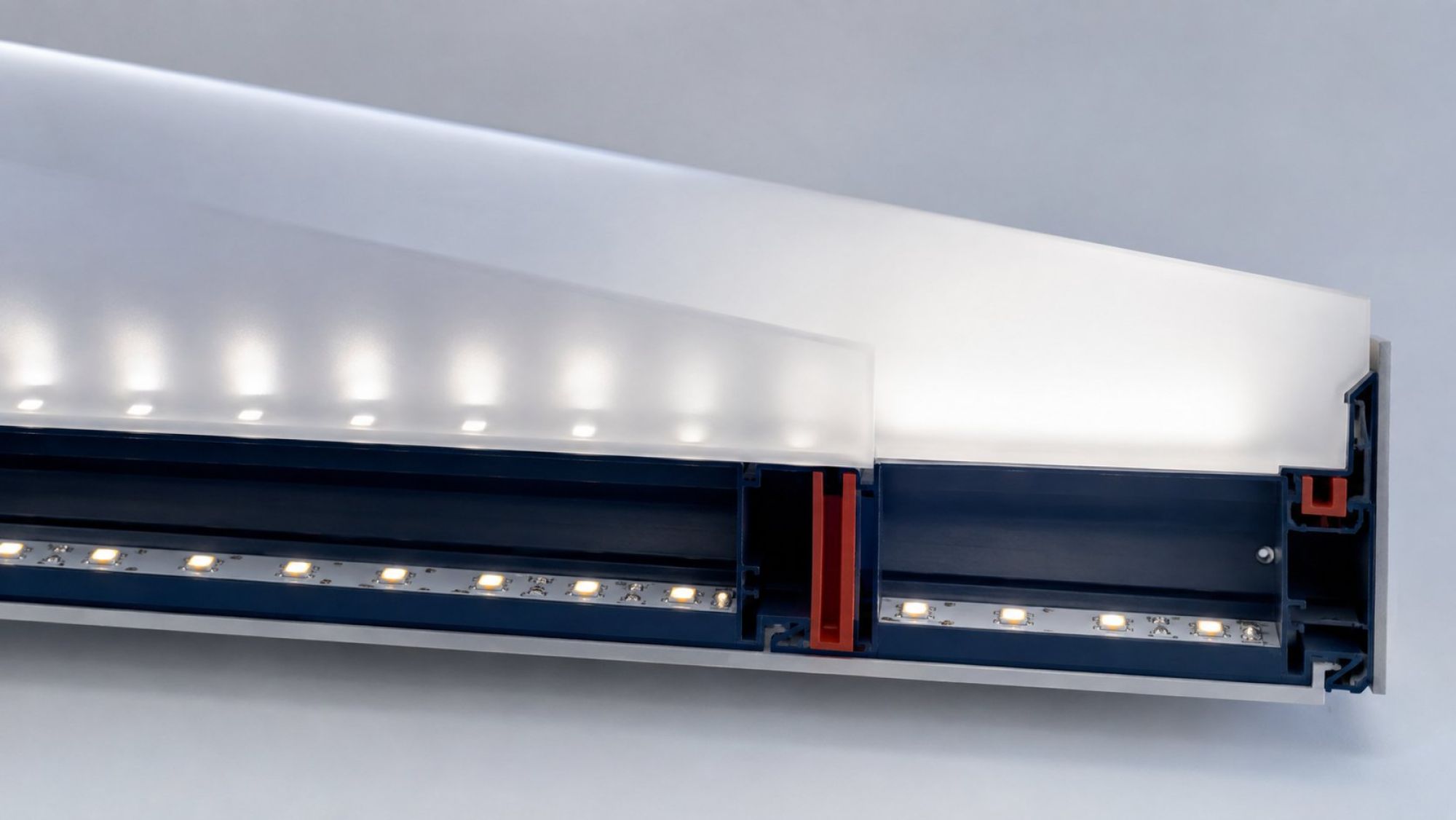

Точки под матовым плафоном и темные промежутки: связь шага диодов с глубиной рассеивателя

Матовый плафон смешивает свет соседних светодиодов, но его возможности не безграничны. Пока свет проходит расстояние от платы до рассеивателя, световые пятна расширяются и перекрываются. Если это расстояние уменьшается, отдельные точки проявляются сильнее. Поэтому более плотная лента не всегда нужна сама по себе, а редкое расположение диодов не всегда создает дефект: результат определяется всей оптической камерой.

Шаг светодиодов рассматривают вместе с углом их излучения. При одинаковом расстоянии источники с разным пространственным распределением могут давать разную равномерность. Важна и ориентация: модуль, рассчитанный на прямое свечение в плафон, нельзя автоматически приравнивать к ленте, которая в другой конструкции светит на отражающую поверхность.

Прозрачность и фактура рассеивателя задают компромисс между яркостью и смешением света. Более прозрачный материал сохраняет больше выраженных световых точек, а интенсивно матовый лучше скрывает их, но иначе передает поток. Нельзя оценить совместимость по фотографии включенной платы без штатного плафона.

На кольцевом модуле значение имеет равномерность шага по всему контуру. Если отрезок ленты не замыкается по разрешенным зонам реза, в месте стыка возникает увеличенный или уменьшенный промежуток. После установки рассеивателя он может выглядеть как темная прорезь либо яркое сближение точек.

Для проверки сопоставляют глубину камеры, шаг диодов, их положение и характеристики рассеивателя. Рабочий образец осматривают в собранном виде по всей светящейся поверхности. Это позволяет отделить достаточный световой поток от равномерности: светильник может быть ярким в целом, но иметь видимые пятна и провалы.

Полная замена контура или локальная вставка: матрица по возрасту, оттенку и тепловому режиму

Локальная вставка кажется экономным решением: меняется только поврежденная часть, а остальной контур остается на месте. Но объем восстановления выбирают не по длине неработающего участка. Сопоставляют наработку старых и новых светодиодов, оттенок, электрическую схему и тепловую нагрузку.

У старой части модуля уже есть собственная история работы. Без данных о наработке нельзя заранее утверждать, насколько ее световые характеристики совпадут с новой деталью. Даже исправные элементы могут визуально отличаться от вставки, а контраст становится заметным после установки общего рассеивателя.

Наиболее предсказуема локальная замена, когда доступен действительно идентичный модуль или участок той же спецификации и подтвержденной партии, совпадают электрические параметры, геометрия и способ теплоотвода. После сборки все равно требуется сравнить световую границу и температуру участков, поскольку одинаковая маркировка не описывает состояние уже работавшей части.

Полная замена контура уменьшает риск соседства старых и новых оттенков и позволяет получить одинаковый шаг светодиодов по всей оптической камере. Однако она оправдана только при совместимости нового контура с драйвером, корпусом и рассеивателем. Замена всего светового блока не исправляет ошибку в типе питания или теплоотводе.

Матрица решения выглядит так: при подтвержденной идентичности деталей, сопоставимой наработке и однородном тепловом режиме рассматривают локальную вставку; при неизвестной партии, заметной разнице оттенков или невозможности сохранить равномерный шаг оценивают полную замену контура. Если новый источник меняет тип питания, нагрузку либо тепловую конструкцию, речь идет уже не о простой замене по размеру, а о согласовании всей системы.

Таким образом, подходящая светодиодная лента — это не та, которая просто помещается под плафон. Она должна пройти электрический, механический, тепловой и оптический фильтры одновременно. Только пересечение этих условий дает основание рассматривать ее как часть восстановления конкретного потолочного светильника.
