Течь у поворотного излива смесителя: как отличить износ колец от трещины корпуса

Вода у основания поворотного излива еще не доказывает, что испортились уплотнительные кольца. Один и тот же подтек может пройти из напорного канала, спуститься сверху по корпусу или подняться снизу от подводки. Поэтому важнее не размер лужи, а место первой капли: появляется ли она после поворота, только при открытой воде, при неподвижном изливе или вообще под мойкой.

Ремонт смесителя начинается с наблюдения за этим маршрутом. Основание вытирают насухо, отдельно проверяют верх корпуса и пространство под мойкой, а затем смотрят, какое действие возвращает влагу. Такая последовательность помогает разделить износ уплотнений, повреждение контактной поверхности, дефект направляющей втулки, проблему самой трубки и трещину корпуса.

Влажное кольцо появляется только при повороте излива: первый признак износа уплотнений

Ранний подтек часто выглядит как тонкая влажная дуга по окружности основания. Пока излив неподвижен, поверхность может оставаться сухой. Стоит перевести его от одной чаши мойки к другой — и на границе подвижной и неподвижной деталей появляется блестящее кольцо воды.

Здесь важно отделить повторяемый след от случайной капли. После мытья посуды вода может попасть на излив с рук, стечь от аэратора или задержаться возле основания после протирания. Такая капля не обязана возвращаться при каждом одинаковом движении. Если же сухое соединение снова намокает именно после поворота, а верхняя часть корпуса при этом остается сухой, связь с поворотным узлом становится значительно убедительнее.

Уплотнения работают между поверхностями, которые перемещаются относительно друг друга. При повороте излива кольца не только сохраняют контакт с посадочной поверхностью, но и воспринимают боковое усилие. Если излив тянут за самый конец, на соединение действует рычаг: трубка слегка прижимается к одной стороне посадочного места и разгружает другую. Утратившее эластичность или поврежденное кольцо в этот момент хуже перекрывает путь воде.

Для продукции Hansgrohe сервисная рекомендация связывает течь в зоне поворота после включения воды с проверкой и заменой уплотнений поворотного излива. Однако этот сценарий не означает, что любое влажное основание любого смесителя вызвано кольцами.

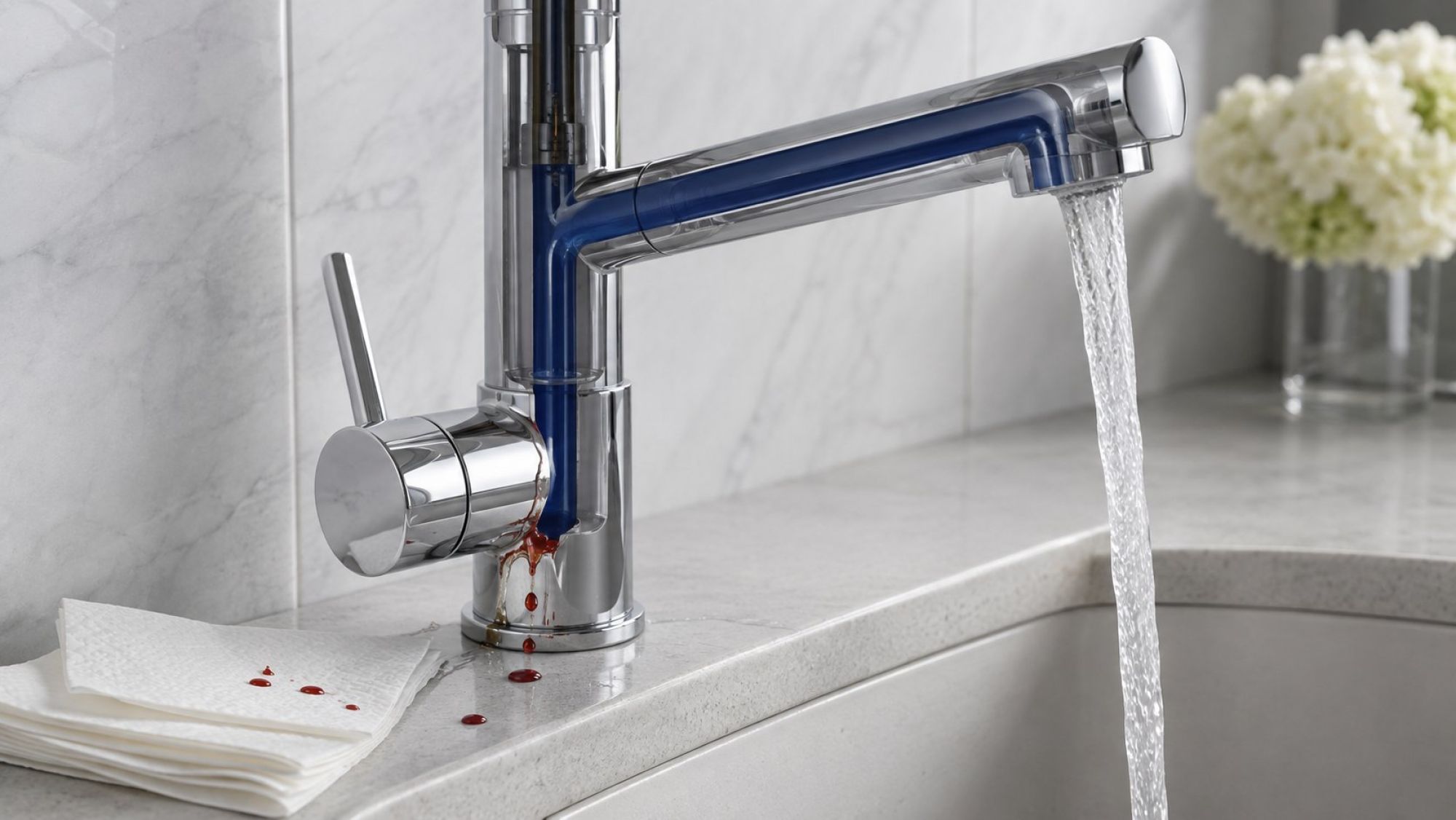

Основание остается сухим без напора, но течет при открытой воде: канал под давлением

Если вытертый узел не намокает при закрытом смесителе, но влага появляется вскоре после подачи воды, дефект связан с участком, который становится нагруженным во время работы. Поток проходит через корпус в излив, а нарушение герметичности дает ему боковой маршрут к наружной поверхности.

Полезно наблюдать за соединением при неподвижном изливе. Сначала воду открывают умеренно и отмечают точку появления влаги. Затем сравнивают картину при большем расходе. Усиление подтека вместе с потоком поддерживает версию о негерметичности напорной части, хотя само по себе не определяет поврежденную деталь. Между водой и наружной поверхностью могут находиться кольца, контактная зона трубки, направляющая втулка и элементы фиксации.

Иная картина возникает, когда вода приходит сверху. Капля от мокрой руки, рычага или участка возле аэратора способна пройти по нижней стороне излива и собраться у основания. Тогда кажется, что течет поворотное соединение, хотя источник расположен выше. Различить маршруты помогает сухая салфетка: одной контролируют верх и нижнюю сторону трубки, другой — окружность основания. Если верхняя салфетка намокает раньше, диагноз по одной лужице у основания будет ошибочным.

Модельные значения давления нельзя переносить на все смесители. Например, для семейства Hansgrohe 71870/71871 указаны собственные рабочие параметры, относящиеся именно к нему. Для диагностики бытового подтека достаточно установить зависимость от подачи воды; превращать наблюдение в испытание повышенным давлением не требуется.

Если подачу воды нельзя надежно перекрыть, напорные соединения не разбирают. В такой ситуации наблюдение ограничивают наружными поверхностями: высушивают доступные зоны, открывают воду в обычном режиме и фиксируют место появления влаги без отворачивания гаек, втулок и подводок.

Вода видна даже при неподвижном изливе: кольца, втулка или овальное посадочное место

Следующая стадия отличается тем, что движение перестает быть обязательным условием. Смеситель работает, излив не трогают, но влажная окружность постепенно восстанавливается. Это по-прежнему может быть износ уплотнений, однако круг возможных причин уже шире.

Эластичное кольцо должно прижиматься к ответной поверхности по всей окружности. Со временем оно может хуже восстанавливать форму, получить надрыв или локально потерять контакт. Тогда вода находит устойчивый проход и выходит наружу даже без поворота. Видимая неподвижность излива не означает, что зазор внутри равномерен: трубка может постоянно быть смещена в одну сторону.

Такое смещение нередко сопровождается люфтом. Важно оценивать не свободный поворот, предусмотренный конструкцией, а боковое качание в посадочном месте. Если при легком поперечном усилии основание заметно перемещается относительно корпуса и одновременно меняется интенсивность течи, подозрение падает не только на кольца, но и на направляющую втулку, фиксацию или изношенную контактную поверхность.

Царапина на участке, по которому скользит кольцо, образует канал поперек линии уплотнения. Круговая выработка уменьшает прижим, а овальность не позволяет кольцу одинаково прилегать со всех сторон. Деформированная или сколотая втулка может удерживать трубку с перекосом. В каждом из этих случаев новое мягкое кольцо способно временно плотнее заполнить зазор, но оно не восстанавливает геометрию твердой детали.

Универсального допустимого люфта или предельной овальности для рассматриваемых конструкций нет. Публичные схемы Hansgrohe, Moen и Delta показывают состав узлов, но не задают общего порога выбраковки. Поэтому вывод строят по совокупности признаков: повторяемому маршруту воды, боковому смещению, состоянию поверхности и точной конструкции конкретного смесителя.

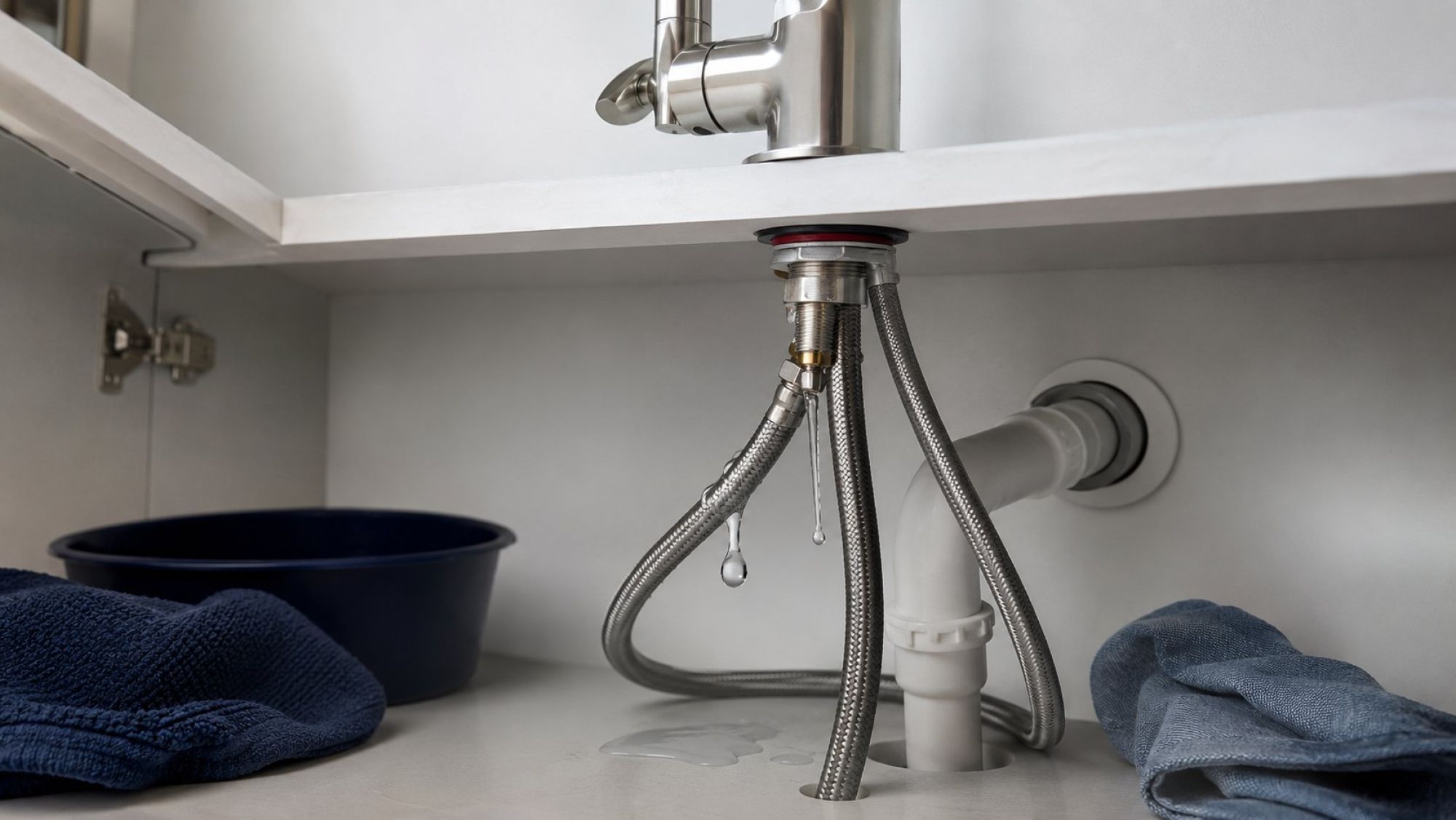

Лужа под смесителем при сухом основании излива: подводка и крепление как другой маршрут воды

Место, где вода обнаружена на столешнице или в шкафу, может быть конечной точкой, а не источником. Если верхняя окружность излива остается сухой, нужно проследить нижний маршрут. Вода способна появиться у соединения гибкой подводки, пройти по шлангу или нижней части корпуса и собраться возле крепежной шпильки либо монтажной гайки.

Крепление само по себе не обязательно проводит воду. Оно часто оказывается удобной дорожкой: капля движется по детали под действием тяжести и задерживается там, где есть выступ или шайба. Из-за этого мокрая шпилька может выглядеть причиной течи, хотя вода пришла к ней от расположенного рядом соединения.

Наблюдение проводят одновременно сверху и снизу. Верх смесителя, основание излива и поверхность мойки вытирают насухо. Под мойкой высушивают доступные участки корпуса, подводки и крепежа. Затем подают воду, не трогая соединения, и смотрят, какая зона намокнет первой. Салфетки, размещенные раздельно вокруг подводок и возле крепления, помогают не спутать соседние маршруты.

Если внизу влажно даже тогда, когда смесителем не пользовались, версия об уплотнениях поворотного излива становится слабее. Если же вода появляется только после того, как залили поверхность мойки, возможен путь через монтажное отверстие или неплотное прилегание основания. Когда нижняя капля возникает одновременно с работой смесителя, нужно отличить течь подводки от воды, спустившейся внутри или по наружной стенке корпуса.

Взрыв-схема Hansgrohe Vernis Shape M35 71871000 показывает соединительные шланги как отдельные сервисные детали наряду с изливом и уплотнениями. Это разделяет два узла, способных дать воду в разных местах. Обнаруженная под мойкой лужа не является достаточным основанием заказывать комплект для поворотного излива.

Белый налет, ржавый след и черная крошка: что показывает материал отложений

След, оставшийся после высыхания, помогает восстановить маршрут старой течи, но не определяет поврежденную деталь. Белесый ободок обычно образуется там, где вода многократно испарялась и оставляла растворенные вещества. Он отмечает границу прежнего увлажнения, но не указывает источник потери герметичности.

Рыжий или бурый след может быть связан с продуктами коррозии металлической детали либо с примесями, принесенными водой. Его цвет не позволяет без разборки назвать материал корпуса или втулки. След мог начаться выше, затем растворяться новой порцией воды и переноситься к основанию излива.

Черные частицы рядом с поворотным соединением могут оказаться фрагментами загрязнения, покрытия, смазки с примесями или деградировавшего эластичного элемента. Если крошка появляется вместе с усилением люфта и повторяемой течью, состояние уплотнений требует внимания. Но назначать деталь по одному цвету нельзя: материалы колец и внутренних элементов зависят от конструкции.

Перед наблюдением старый внешний налет можно удалить способом, разрешенным для конкретного покрытия. Hansgrohe рекомендует для своих изделий мягкое средство на основе лимонной кислоты, нанесенное на хлопчатобумажную салфетку, ограничивает выдержку десятью минутами и требует последующего ополаскивания. Производитель запрещает абразивы, жесткие губки, соляную, муравьиную и уксусную кислоты, а также хлорный отбеливатель.

У Moen рекомендации иные: для указанных отделок предлагаются влажная ткань и мягкое жидкое средство для посуды с немедленным смыванием и высушиванием мягкой тканью. Абразивные губки, стальная вата, аммиак, отбеливатель, органические растворители и жесткие химические средства исключаются. Эти примеры показывают, почему один рецепт нельзя объявлять подходящим для хромированных, окрашенных и композитных поверхностей всех марок. Особенно недопустимо счищать налет абразивом с участка, по которому должно герметично работать кольцо.

Резьбовой и вставной излив: разные крепления и разные комплекты уплотнений

Наружная форма основания не раскрывает устройство крепления. У одних смесителей видна накидная гайка или резьбовая удерживающая деталь, у других излив вставлен в корпус и зафиксирован клипсой. Встречаются и комбинированные решения, где наружная втулка отворачивается, но под ней остается отдельный фиксатор.

В узле с накидной гайкой резьба может стягивать соединение или удерживать направляющую часть. Это не означает, что достаточно сильнее затянуть видимую гайку: причиной воды может быть кольцо, шайба, поврежденная трубка или перекошенная втулка. Чрезмерное усилие не исправляет геометрию и способно повредить отделку либо крепеж.

Вставной излив обычно удерживается фиксатором, а герметичность обеспечивают расположенные на посадочной части кольца. Официальная схема Moen Legend 7205 показывает именно такую конфигурацию: отдельный излив 99719, фиксатор Retainer Clip 1883 и комплект колец 96778. Кольца также входят в комплект самого излива.

Схема Delta 155-WF и 156-WF демонстрирует гибридный вариант. Наружная bonnet-втулка отворачивается, после чего излив поднимают и снимают фиксатор; комплект RP37022 включает bonnet, шайбу и retainer clip. Поэтому бытовое описание «излив на резьбе» может обозначать лишь способ удержания наружной втулки, а не резьбу на самой трубке.

Различаться могут число колец, их профиль, толщина, взаимное расстояние и наличие дополнительных шайб или направляющих элементов. Совпадающий наружный диаметр еще не гарантирует правильного обжатия и положения кольца в канавке. У Hansgrohe Vernis Shape M35 71871000 излив в сборе имеет номер 93880000, а комплект уплотнений — 93689000. На той же схеме присутствует отдельное кольцо 93019000 размером 6,6×1,6, но только размер не позволяет считать его уплотнением поворотного излива.

Практический выбор начинается с артикула смесителя и положения детали на его взрыв-схеме. Если маркировка неизвестна, сначала сопоставляют конструкцию крепления и геометрию узла, а не покупают кольца по внешнему сходству. Разборку выполняют только после надежного перекрытия воды и с учетом модельной последовательности фиксаторов.

Новые кольца не перекрывают течь: выработка трубки, повреждение втулки и трещина корпуса

Если правильно подобранные и установленные уплотнения не изменили маршрут воды, причина может находиться на поверхности, с которой они соприкасаются. Кольцо герметизирует только при непрерывном прижиме. Оно не заполняет глубокую продольную риску, не выравнивает овальную посадку и не соединяет треснувший металл.

Продольные риски на трубке особенно показательны, когда пересекают рабочую дорожку уплотнения. По такой борозде вода проходит от напорной полости к наружному краю. Если поверхность излива повреждена, ремонтным узлом становится сам излив в сборе, при условии что для модели предусмотрена совместимая штатная деталь.

При повреждении направляющей втулки излив может стоять с перекосом, качаться или неравномерно прижимать кольца. Скол на краю способен травмировать новое уплотнение во время установки, а овальность сохраняет зазор с одной стороны. Возможность отдельной замены втулки зависит от каталога производителя: в одной конструкции она является сервисной деталью, в другой входит в более крупный узел.

Трещину корпуса отличает привязка выхода воды к линии самого дефекта, а не только к круговой границе излива. Вода может выступать возле крепления, по литой части корпуса или из одной устойчивой точки, не меняющейся после замены колец. Иногда трещина раскрывается заметнее при подаче воды или боковой нагрузке, но наружный след не позволяет определить ее глубину и пригодность корпуса к дальнейшей работе.

Выбор детали следует за локализацией дефекта. Если контактные поверхности ровные, посадка стабильна, а повреждение обнаружено на штатных кольцах, нужен модельный комплект уплотнений. Если риски или деформация находятся на трубке, рассматривают совместимый излив в сборе. Если повреждена сменная втулка, решение зависит от наличия ее каталожной позиции. Трещина в несущей или напорной части корпуса означает, что замена колец не устраняет путь воды и требуется замена корпуса либо смесителя как узла.

При неясном маршруте воды, повреждении посадочной поверхности или подозрении на трещину корпуса диагностика и ремонт выполняются специалистом по ремонту смесителей «А-Айсберг». Это позволяет проверить узел целиком и выбрать ремонтную деталь по фактически поврежденной части.

Числовых универсальных критериев глубины риски, люфта и овальности для этих примеров производители не публикуют. Поэтому обещать герметичность после одних колец нельзя. Решающий признак — совпадает ли новая деталь с поврежденной поверхностью: уплотнение устраняет потерю контакта в кольце, новый излив заменяет дефектную трубку, втулка восстанавливает направляющую часть, а поврежденный корпус требует решения на уровне корпуса.
