Текущий или капитальный ремонт электродвигателя: сравнение по дефектам

Текущий или капитальный ремонт электродвигателя: как объем дефекта меняет состав работ

Текущий и капитальный ремонт нередко воспринимают как два готовых пакета работ: первый — с заменой нескольких деталей, второй — с полной разборкой и перемоткой. На практике такое сравнение неточно. Один и тот же шум подшипника может привести либо к ограниченной замене, либо к восстановлению вала и подшипниковых щитов. Повреждение изоляции также не всегда означает одинаковый объем вмешательства: важны расположение дефекта, состояние всей обмотки и возможность сохранить ее исходные параметры.

Поэтому Ремонт электродвигателей начинается не с выбора названия услуги, а с последовательной дефектации. Сначала проверяют электрическую часть, затем вращающиеся детали, посадочные поверхности, щиты и корпус. Каждый подтвержденный дефект добавляет конкретную операцию и соответствующий контроль результата. Граница между текущим и капитальным ремонтом проходит не по стоимости или мощности двигателя, а по глубине восстановления и состоянию взаимосвязанных узлов.

Термины «текущий» и «капитальный» зависят от принятой системы обслуживания

Эксплуатационная классификация ремонта действует внутри определенной системы обслуживания. Ее устанавливают документы владельца оборудования, требования изготовителя и применяемая ремонтная документация. В одной организации текущим могут называть восстановление без вмешательства в основные части двигателя, в другой в эту категорию включают разборку, очистку обмотки, замену подшипников и проверку на холостом ходу. Поэтому переносить перечень операций из одного регламента в другой без сопоставления условий нельзя.

Коммерческое название услуги решает другую задачу: помогает обозначить предполагаемую сложность заказа. Оно может быть удобным для предварительного разговора, но не заменяет техническое решение. Слово «капитальный» само по себе не доказывает, что двигателю нужна перемотка, восстановление вала или ремонт ротора. Точно так же название «текущий» не гарантирует, что после разборки не обнаружатся поврежденные посадки или следы задевания ротора.

Правильная первая развилка выглядит так: если регламент владельца однозначно связывает категорию с установленным перечнем операций, применяют этот регламент. Если такого соответствия нет, сначала составляют ведомость дефектов, а уже затем относят работы к принятой категории. В заказе важнее зафиксировать, какие узлы осмотрены, что измерено, какие отклонения обнаружены и каким должен быть результат восстановления.

Предварительная оценка без разборки остается предварительной. Внешний осмотр и проверка доступных параметров помогают определить направление поиска, но не показывают состояние скрытых посадок, поверхностей вала, внутренних частей обмотки и ротора. Окончательный состав работ появляется после доступа к узлам и сопоставления результатов контроля с документацией конкретного двигателя.

Подшипники и смазка: сценарий ограниченного восстановления без перемотки

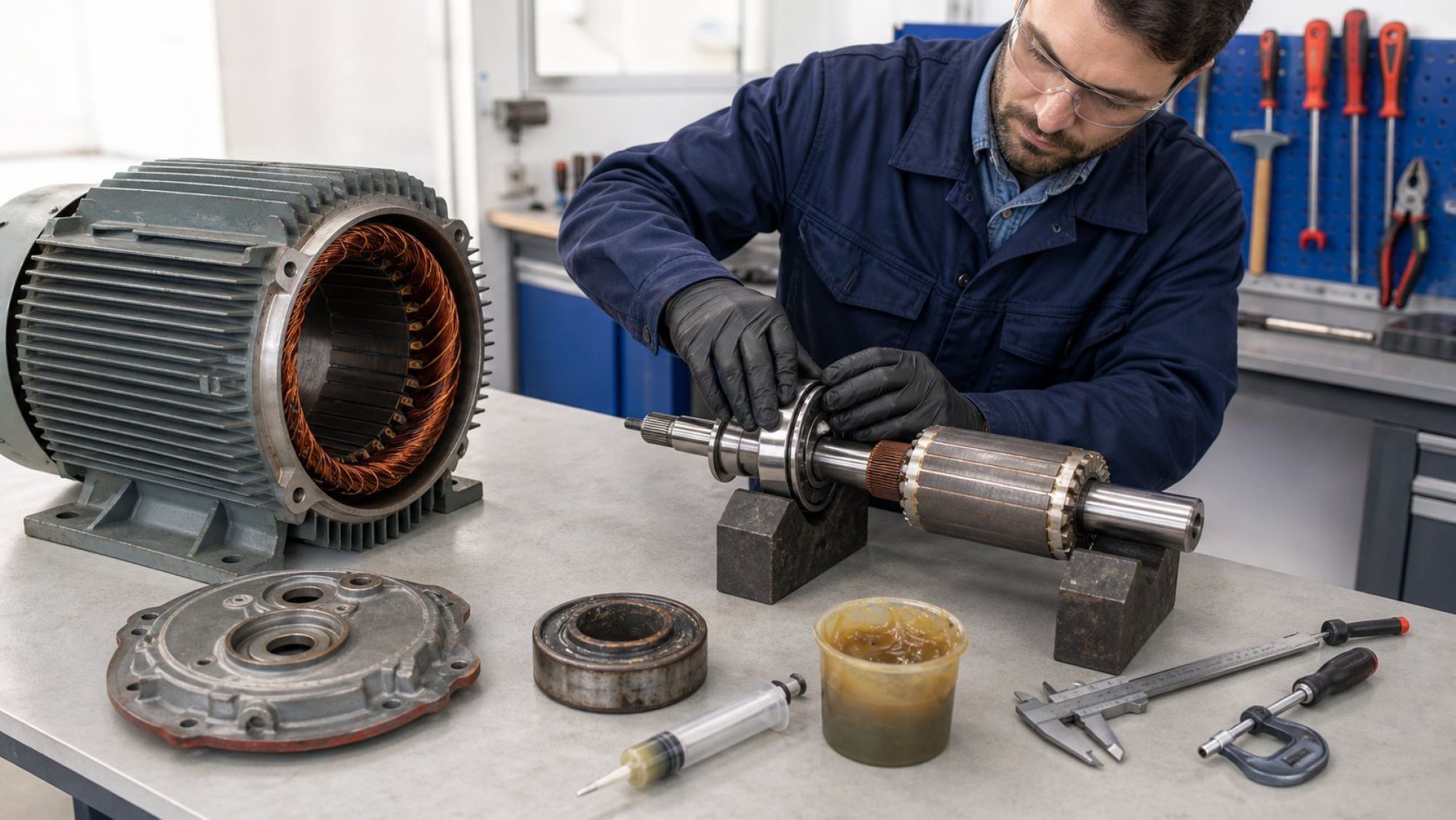

Наиболее понятный сценарий ограниченного ремонта возникает, когда электрическая часть исправна, ротор и корпус не повреждены, а износ локализован в подшипниковом узле. Тогда в состав работ могут входить разборка, очистка, проверка обмотки и выводов, замена подшипников, закладка предусмотренного смазочного материала, сборка и контроль работы. В описаниях текущего ремонта также встречаются измерение сопротивления изоляции, испытание на холостом ходу и, при необходимости, проверка после установки под нагрузкой.

Однако решение о замене нельзя принимать только по состоянию самого подшипника. Проверяют поверхности вала, гнезда в щитах, сопряженные детали и признаки взаимного смещения. Если кольцо подшипника проворачивалось на посадке или работало с неправильным прилеганием, новая деталь окажется в тех же неблагоприятных условиях. Формально подшипник будет заменен, но причина ускоренного износа сохранится.

Тип подшипника выбирают по документации двигателя и маркировке снятой детали с учетом ее фактической применимости. Смазочный материал также не подбирают по принципу внешнего сходства. Значимы совместимость материалов и требования к конкретному узлу. Смешение несовместимых составов способно изменить свойства смазки, поэтому при обслуживании учитывают не только ее наличие, но и предыдущее состояние подшипниковой полости.

После сборки проверяют свободное вращение, отсутствие задеваний, характер шума и вибрации. Это не отдельная формальность, а подтверждение того, что подшипники установлены в исправные сопряжения, ротор не потерял соосность, а сборка не создала нового механического напряжения. Если контроль не выявляет отклонений и электрическая часть соответствует установленным критериям, перемотка не добавляет ремонту полезного результата.

Износ вала, посадочных мест и щитов расширяет механическую часть ремонта

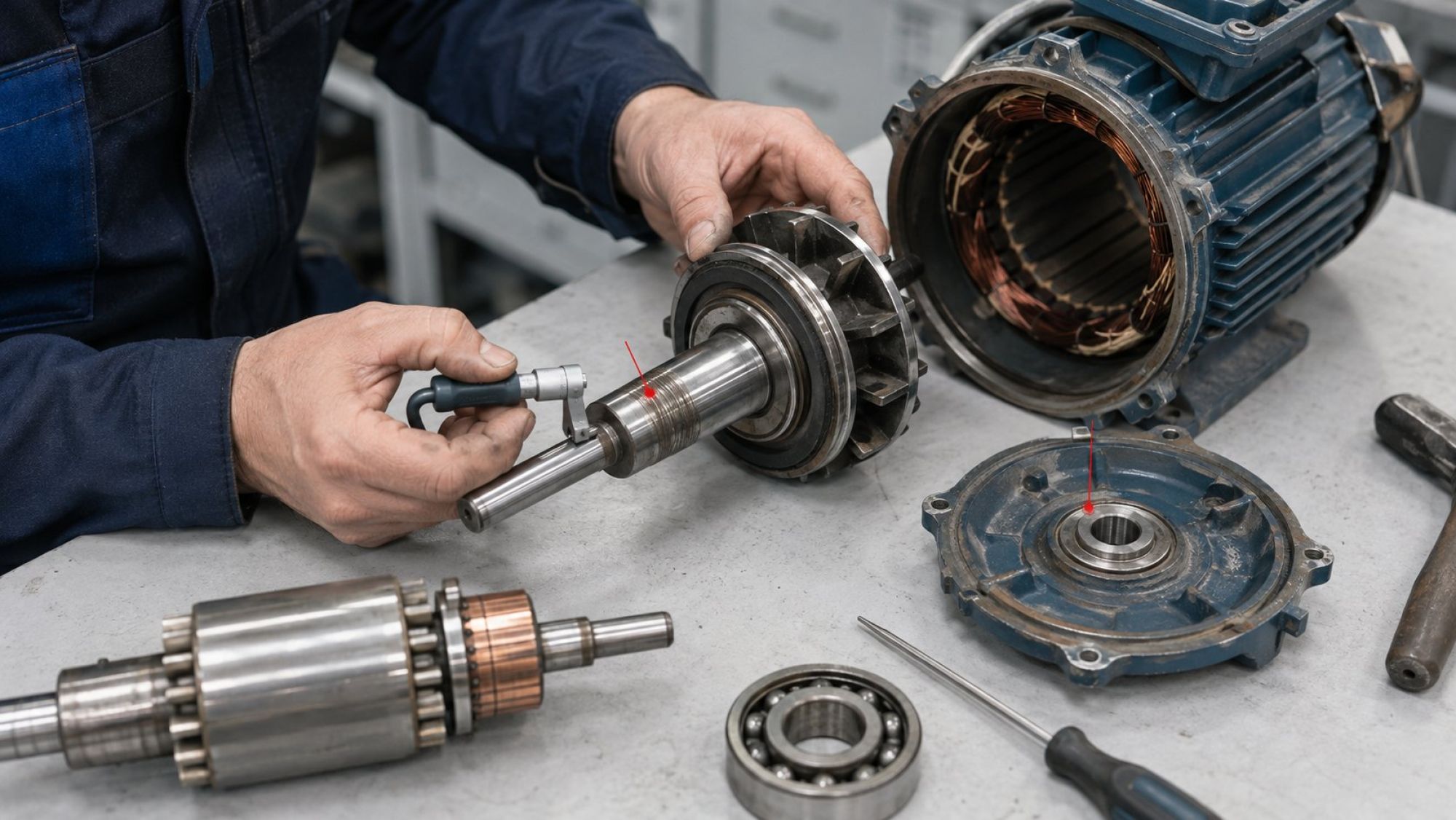

Следующая развилка появляется, когда вместе с подшипником повреждены поверхности, определяющие его положение. Вал, подшипниковые гнезда щитов и места сопряжения корпуса образуют геометрическую систему. От нее зависит положение ротора относительно статора. Поэтому износ одной посадки может проявляться шумом или вибрацией, хотя новый подшипник сам по себе исправен.

Основанием для расширения ремонта становятся измерения. Контролируют размеры посадочных поверхностей, их форму, состояние рабочих зон и биение элементов вращения. Полученные значения сопоставляют с конструкторской или ремонтной документацией именно на этот двигатель. Универсальное решение здесь невозможно: допустимость восстановления зависит от материала детали, конструкции узла, характера повреждения и предусмотренной технологии.

Если посадка вышла за допустимые пределы, простая замена подшипника перестает быть достаточной. Новое кольцо не возвращает размер изношенному валу и не исправляет разбитое гнездо щита. Оно может установиться с недостаточным или неравномерным прилеганием, из-за чего положение ротора останется нестабильным. В ведомость тогда включают восстановление либо замену поврежденной детали, последующую обработку и повторный размерный контроль.

Отдельно оценивают подшипниковые щиты и корпус. Трещины, деформация, повреждение мест крепления или нарушение взаимного положения сопряжений могут изменить геометрию двигателя даже при исправных валу и подшипниках. Решение должно учитывать не только возможность обработать отдельную поверхность, но и способность собранного корпуса удерживать узлы в требуемом положении.

Так ограниченная замена расходных элементов превращается в механическое восстановление. Название категории ремонта в этот момент вторично: технический смысл состоит в возвращении геометрии и проверке результата измерениями. Если технология восстановления для данного материала не подтверждена документацией, ее нельзя выбирать только потому, что она дешевле изготовления или замены детали.

Повреждение обмотки переводит решение в область электрического восстановления

Если механические узлы пригодны, но проверка выявила дефект обмотки, состав работ определяется глубиной повреждения электрической части. Сначала важно отделить локальную проблему вывода или соединения от повреждения части обмотки и от распространенного разрушения изоляции. Эти состояния могут иметь похожее внешнее проявление, но требуют разного вмешательства.

Локальным можно считать только подтвержденный и доступный дефект, устранение которого не скрывает состояние остальных участков. Перед таким решением оценивают обмотку в целом, соединения, выводы и признаки перегрева. Если повреждение затронуло несколько зон, изменило состояние изоляции или не позволяет надежно отделить исправную часть от неисправной, объем восстановления расширяют. Формальная починка видимого места в такой ситуации не подтверждает пригодность всей обмотки.

При перемотке требуется воспроизвести не просто количество проводников. Значение имеют исходная схема соединений, параметры провода, расположение обмотки и характеристики изоляционной системы. Эти данные фиксируют до удаления поврежденной обмотки и сверяют с ремонтной документацией. Произвольное изменение параметров способно повлиять на электрические и тепловые режимы двигателя, поэтому перемотка не должна превращаться в подбор приблизительно похожего варианта.

После электрического восстановления контроль становится шире, чем после одной замены подшипников. Его состав выбирают по реально выполненным операциям и требованиям к конкретной машине. Проверяют целостность цепей, состояние изоляции, правильность соединений и работу собранного двигателя; конкретные показатели и допустимые отклонения берут из применимой документации. Одной фразы о том, что двигатель включился, недостаточно для оценки качества перемотки.

При этом вмешательство в обмотку не служит универсальным признаком капитального ремонта. В одной системе обслуживания перемотка может определять категорию, в другой решение дополнительно зависит от состояния ротора, магнитопровода, вала и корпуса. Верно обратное: глубокое механическое восстановление может относиться к капитальному объему даже при сохраненной обмотке.

Дефекты ротора и пакета стали меняют границу ремонтопригодности

Состояние статора не дает полной картины двигателя. После разборки оценивают ротор с учетом его конструкции, элементы короткозамкнутой клетки, поверхности вращения и магнитопровод. Для двигателей других конструктивных типов перечень контролируемых элементов будет отличаться, поэтому одинаковая методика не может автоматически применяться ко всем машинам.

Особого внимания требуют следы задевания ротора о статор. Они показывают не только факт контакта, но и возможную потерю геометрии: износ посадок, деформацию вала, смещение щитов или изменение положения пакетов. Устранить лишь видимые потертости недостаточно. Сначала находят причину контакта, затем оценивают глубину повреждения поверхностей и влияние перегрева на затронутые части.

Пакет стали рассматривают как функциональную часть магнитной системы, а не как неподвижный корпус для обмотки. Механическое повреждение, местный перегрев или нарушение состояния листов способны сделать бессмысленной замену одной обмотки. Возможность восстановления определяют по методике дефектации и ограничениям изготовителя либо ремонтной документации для соответствующей конструкции.

При повреждении клетки ротора или самого пакета вопрос выходит за рамки стандартного обслуживания. Требуются отдельное заключение по узлу, подтвержденная технология и контроль после выполнения работ. Если документация не допускает выбранный способ либо результат нельзя проверить установленными показателями, техническая обоснованность восстановления становится сомнительной.

На этой стадии сравнивают восстановление узла и замену двигателя. Сравнение должно учитывать доступность исходных параметров, совместимость замены с приводом, возможность воспроизвести конструкцию, состояние остальных частей и проверяемость результата. Цена важна для решения владельца, но она не отвечает на вопрос о ремонтопригодности. Технически привлекательным остается только вариант, после которого можно подтвердить требуемые параметры машины.

Ведомость дефектов связывает измеренный износ с конкретной операцией

Дефектная ведомость превращает общие слова о текущем или капитальном ремонте в проверяемый состав заказа. В начале документа идентифицируют двигатель: фиксируют обозначение, доступные паспортные данные, конструктивное исполнение и другие признаки, позволяющие не смешать результаты контроля разных машин. Паспортные параметры становятся базой для последующего сопоставления.

Далее каждый узел описывают по одной логике: что осмотрено или измерено, какой результат получен, с каким критерием он сравнивается и какая операция из этого следует. Для подшипников указывают состояние самих деталей и сопряжений; для вала и щитов — результаты размерного контроля и биения; для обмотки — выявленную область повреждения и результаты предусмотренных проверок; для ротора и корпуса — обнаруженные механические и тепловые следы.

Фотографии дополняют запись, когда помогают зафиксировать расположение трещины, задевания, перегрева или износа. Но изображение не заменяет размер и критерий приемки. По фотографии можно увидеть след повреждения, однако нельзя надежно установить соответствие посадки допуску. Поэтому визуальные данные связывают с измерениями и заключением по конкретному узлу.

Работы удобно разделять на исходно обязательные и дополнительные, выявленные после разборки. К первым относятся согласованные операции, необходимые для доступа, очистки и первоначального контроля. Ко вторым — восстановление тех деталей, дефекты которых нельзя было подтвердить снаружи. Такое разделение объясняет изменение объема без попытки заранее выдать предположение за окончательный диагноз.

Измерения имеют смысл, только если понятно, чем и по какой методике они выполнены. В документации фиксируют примененные средства контроля и результаты в форме, позволяющей их проверить. Тогда переход от дефекта к операции выглядит прозрачно: изношенная посадка ведет к восстановлению геометрии, поврежденная обмотка — к обоснованному электрическому ремонту, а отклонение ротора — к отдельной оценке его ремонтопригодности.

Приемочные испытания показывают, восстановлены ли параметры двигателя

Приемка должна отвечать на вопрос, устранены ли зафиксированные дефекты и не появились ли новые отклонения после сборки. Поэтому одинаковый короткий набор проверок для любого ремонта недостаточен. После замены подшипников акцент делают на механическом состоянии и работе вращающихся частей. После восстановления посадок дополнительно подтверждают геометрию. После перемотки требуется расширенный контроль электрической части.

Сначала закрывают пункты дефектной ведомости: для каждой операции указывают результат повторного контроля. Затем оценивают двигатель в сборе. Механические показатели сопоставляют с требованиями к вращению, шуму и вибрации, электрические — с паспортными данными и применимыми нормами. Конкретный состав испытаний, режимы и допустимые отклонения определяют по документации данного двигателя и принятой системе ремонта.

Проверка на холостом ходу позволяет оценить работу собранной машины без утверждения, что этим подтверждены все режимы эксплуатации. Если регламент предусматривает испытание под нагрузкой, его проводят в предусмотренных условиях и также фиксируют результат. Нельзя подменять требуемый контроль субъективной оценкой звука или фактом кратковременного включения.

Итогом служит протокол с конкретными значениями, условиями контроля и выводом о соответствии критериям. Формулировка «работает исправно» не показывает, какое сопротивление измерено, как оценена механическая часть и с чем сравнивался результат. Протокол связывает исходный дефект, выполненную операцию и подтвержденное состояние двигателя после ремонта.

Именно на этой последовательности строится обоснованный выбор объема: разборка открывает доступ к узлам, измерения отделяют предположение от дефекта, ведомость назначает операции, а приемочные испытания проверяют результат. Категория «текущий» или «капитальный» может быть присвоена по действующему у владельца регламенту, но содержание ремонта в любом случае определяется подтвержденным состоянием обмотки, ротора, посадок, щитов и корпуса.
