Терморегулятор для водонагревателя: типы, маркировка и совместимость замены

Внешне похожие терморегуляторы могут выполнять одну и ту же общую задачу — управлять нагревом воды, — но заметно различаться по устройству и способу подключения. Совпадение бренда, формы корпуса или температурной шкалы еще не подтверждает взаимозаменяемость. Для замены необходимо сопоставить принцип датчика, электрические номиналы, контактную схему, размеры чувствительного элемента, способ крепления и наличие аварийного ограничения.

В накопительном водонагревателе ТЭН нагревает воду в баке, а связанная с термодатчиком управляющая часть включает и отключает нагрев в зависимости от температуры. Однако конкретная реализация этой функции зависит от модели: в одном приборе используется механический термостат со щупом, в другом — капиллярная система, в третьем — электронный датчик, плата и исполнительное реле. Поэтому подбор детали начинается не с подходящих градусов на шкале, а с полной карты совместимости.

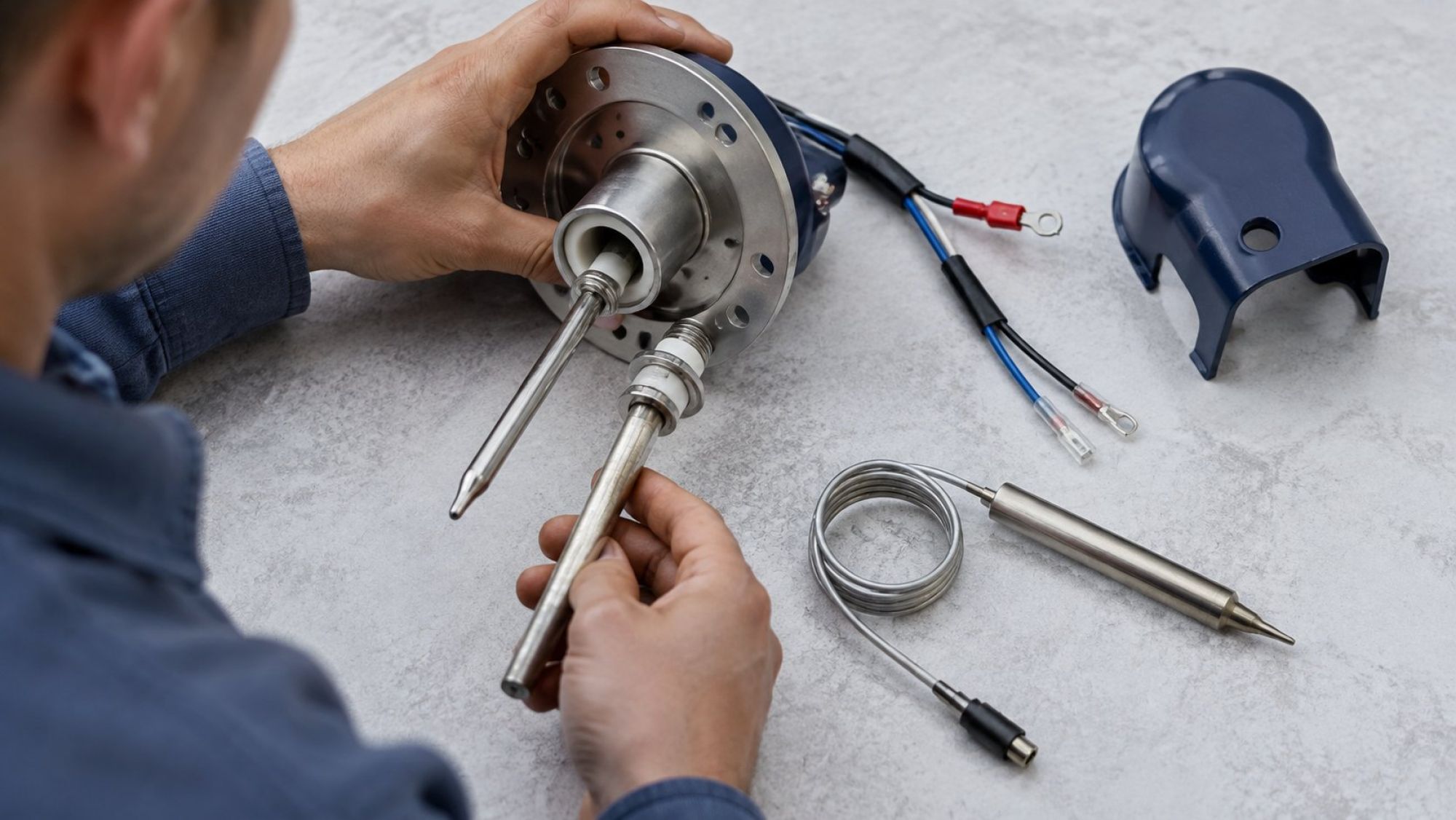

Стержневой, капиллярный и электронный датчик: три способа измерять температуру

Стержневой датчик представляет собой жесткий чувствительный элемент, который устанавливается в предназначенный для него канал или гильзу. В типичной механической конструкции изменение температуры вызывает перемещение внутри чувствительного узла, а оно передается контактному механизму. Регулятор не вычисляет температуру программно: его работа определяется конструкцией щупа, настройкой механизма и условиями теплового контакта.

При подборе важны не только рабочий диапазон и длина видимой металлической части. Значение имеют диаметр щупа, его рабочая длина, форма окончания, положение корпуса после установки и способ соединения с узлом ТЭНа. Слишком короткий элемент может оказаться в другой температурной зоне, а деталь неподходящего диаметра — не войти в гильзу или не получить предусмотренного теплового контакта.

Капиллярная система состоит из выносной чувствительной колбы, тонкой капиллярной трубки и механизма с контактами. Температурное изменение в колбе передается по герметичной системе к переключающему механизму. Это позволяет разнести место измерения и корпус регулятора, но одновременно добавляет параметры совместимости: размеры колбы, длину и трассу капилляра, допустимое положение корпуса и способ крепления.

Капилляр нельзя считать обычным проводом, который допустимо укоротить или заменить отдельно. Нарушение герметичности меняет работу всего чувствительного узла. При замене также приходится учитывать, помещается ли колба в штатную гильзу и можно ли расположить трубку по предусмотренному маршруту без повреждения и контакта с нежелательными участками конструкции.

Электронный датчик преобразует изменение температуры в электрический сигнал, который считывает плата управления. Команду на ТЭН формирует уже электронная схема. Внешне одинаковые датчики могут иметь разные электрические характеристики, распиновку и разъемы. Кроме того, плата может быть рассчитана на определенную зависимость сигнала от температуры и на конкретный диапазон измерений.

Поэтому электронный датчик нельзя выбирать только по размеру наконечника. Нужны обозначение детали, тип разъема, число проводов, электрическая характеристика и подтвержденная применяемость к плате конкретного водонагревателя. Механический термостат и электронный датчик также не являются прямыми заменами друг друга: они принадлежат к разным системам управления.

Рабочий регулятор и аварийный ограничитель: разные контакты и разные задачи

Рабочий терморегулятор управляет обычными циклами нагрева. Когда температура достигает заданной точки, его контакты меняют состояние и нагрев прекращается. После охлаждения воды до другой точки контакты возвращаются в рабочее положение. Такое повторяющееся переключение является частью нормального алгоритма, а не само по себе признаком поломки.

Аварийный ограничитель решает другую задачу: он отключает нагрев при выходе температуры за предусмотренную границу. Это защитная ступень, а не запасной орган повседневного регулирования. В некоторых конструкциях после срабатывания ограничителя требуется отдельное восстановление, но порядок и допустимость такого действия определяются руководством конкретной модели.

Рабочая и защитная функции могут находиться в разных корпусах либо быть собраны в одном компоненте. Общий корпус не означает, что внутри имеется только одна пара контактов. У комбинированного устройства могут быть отдельные коммутационные цепи и разные точки срабатывания. И наоборот, наличие двух похожих элементов рядом с ТЭНом не позволяет определять их назначение по внешнему виду.

Замена должна сохранять обе функции в том виде, в каком они предусмотрены электрической схемой бойлера. Нельзя устанавливать обычный регулируемый термостат вместо защитного ограничителя или исключать ограничитель из цепи из-за того, что нагреватель после этого включается. Совместимость подтверждается схемой, обозначением штатной детали и каталогом запасных частей для конкретного исполнения прибора.

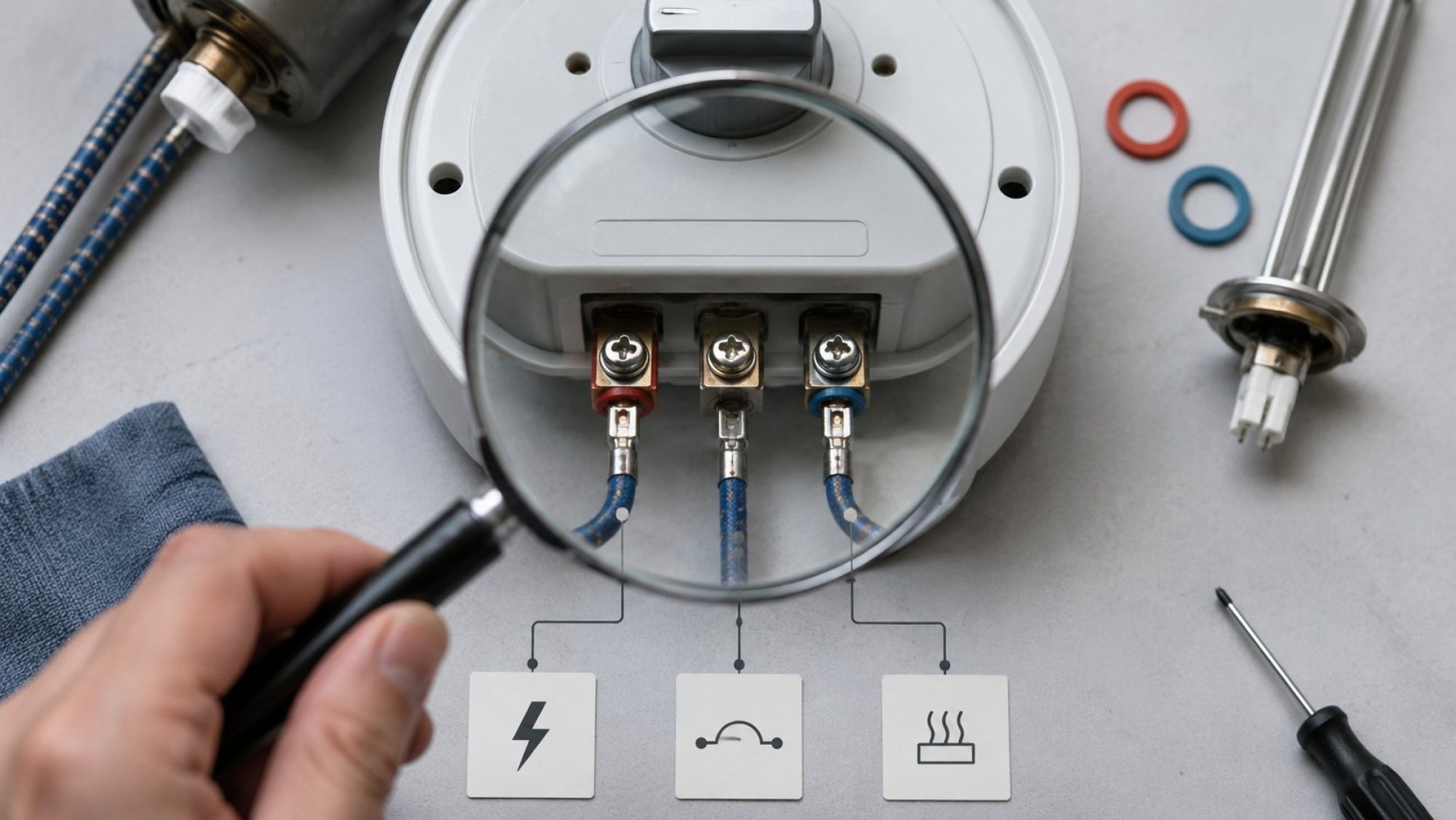

Амперы, вольты и контактная схема: что означает маркировка на корпусе

Маркировка на корпусе описывает не только температуру. На детали могут быть указаны номинальное напряжение, допустимая токовая нагрузка, обозначение контактов, код исполнения и температурные характеристики. Расшифровывать эти данные следует по техническому листу изготовителя компонента: одинаковые цифры, нанесенные рядом с разными символами, могут относиться к разным режимам или контактным группам.

Номинальное напряжение должно соответствовать цепи, в которой работает регулятор. При этом нельзя исходить лишь из бытового обозначения питания водонагревателя: термостат может непосредственно коммутировать ТЭН, управлять промежуточным устройством или передавать сигнал на электронную плату. Назначение определяется принципиальной или монтажной схемой конкретной модели.

Токовая нагрузка показывает, какую нагрузку допускает контактная система при оговоренных изготовителем условиях. Это не обещание универсальной совместимости и не единственный показатель надежности. Регулятор с более крупным числом ампер на корпусе не становится автоматически подходящей заменой: у него могут отличаться контактная логика, размеры, температурные настройки и назначение.

Контактная схема определяет, какие выводы соединяются или размыкаются при изменении температуры. Значение имеют число полюсов, наличие переключающего контакта, исходное состояние цепи и распределение функций между клеммами. Два корпуса с одинаковым количеством выводов могут иметь разную внутреннюю коммутацию. Положение клемм также не гарантирует совпадения их назначения.

Практическая сверка маркировки строится последовательно:

1. записывают полное обозначение штатной детали без сокращений;
2. сопоставляют напряжение и допустимую нагрузку по документации;
3. проверяют число, обозначение и функцию контактов;
4. уточняют, коммутирует ли компонент ТЭН напрямую или работает в управляющей цепи;
5. подтверждают применяемость по модели и исполнению водонагревателя.

Если надпись повреждена или часть символов не читается, догадка по оставшимся цифрам ненадежна. Тогда исходными ориентирами становятся точное обозначение бойлера, его серийное исполнение, схема и каталожный номер оригинального узла.

Длина щупа, посадочное место и положение клемм: механическая карта совместимости

Электрически подходящая деталь может оказаться механически несовместимой. Чувствительный элемент должен занимать предусмотренное изготовителем положение относительно бака и нагревательного узла. Именно в этой зоне термостат должен получать температурный сигнал, на который рассчитаны его настройки.

Глубина погружения влияет на то, в какой точке измеряется температура. Щуп иной длины может не дойти до расчетной зоны либо упереться в конец гильзы и помешать установке корпуса. Для капиллярного регулятора аналогично проверяют длину и диаметр колбы, а для электронного датчика — размеры наконечника и место его фиксации.

Посадочное место включает больше параметров, чем диаметр отверстия. Нужно сопоставить форму гильзы, способ удержания детали, направляющие, защелки или прижим, взаимное положение с фланцем и возможность установить защитный кожух. Самодельный люфт или принудительная посадка способны изменить тепловой контакт и механически повредить узел.

Положение клемм и регулятора определяет, можно ли восстановить штатную разводку без натяжения проводов и соприкосновения разъемов с горячими или подвижными частями. После сборки клеммы должны оставаться внутри предусмотренной защищенной зоны. Значение имеет и доступ к ручке настройки или кнопке защитного узла, если они предусмотрены конструкцией.

Механическую карту удобно составлять как перечень совпадений:

• тип и форма чувствительного элемента;
• рабочая длина, диаметр и глубина установки;
• форма посадочного узла и способ фиксации;
• габариты корпуса и направление его установки;
• расположение клемм, разъемов и органа регулировки;
• совместимость с защитным кожухом и штатной проводкой.

Размеры следует брать из чертежа или карточки запасной части, относящейся к нужному исполнению. Фотография помогает сравнить общую компоновку, но перспектива и отсутствие масштаба не позволяют надежно определить длину щупа или расстояние между элементами крепления.

Одинаковые градусы на шкале, разные алгоритмы: диапазон, гистерезис и точка отключения

Рабочий диапазон показывает область регулирования, но не описывает весь алгоритм. Шкала на ручке может обозначать задаваемое положение механизма, а не точную температуру каждой точки воды в баке. На фактическое распределение температуры влияют расположение датчика, нагревателя и движение воды внутри емкости.

Гистерезис — это разница между условиями отключения и последующего включения. Она не дает контактам переключаться при каждом минимальном колебании температуры. Два термостата с одинаковой верхней отметкой шкалы могут иметь разные точки обратного включения, а значит, по-разному управлять продолжительностью пауз и циклов нагрева.

На работу также влияют точность настройки, допустимые отклонения и положение чувствительного элемента. Эти сведения не всегда помещаются на корпусе. Их ищут в спецификации конкретного исполнения, не перенося параметры с похожей серии или детали с близким названием.

Температура срабатывания защитного ограничителя рассматривается отдельно от диапазона рабочего регулятора. Защитный элемент должен соответствовать конструкции и предусмотренному пределу конкретного бойлера. Совпадение максимальной отметки регулируемой шкалы с обозначением ограничителя не доказывает одинаковое назначение устройств.

Температурная часть карты совместимости включает рабочий диапазон, точки отключения и включения, характеристику гистерезиса, допустимые отклонения и отдельную настройку аварийной защиты. Если документация подтверждает только диапазон, этого недостаточно для вывода о полной взаимозаменяемости.

Нет нагрева, перегрев или циклические отключения: как разделяются термостат, ТЭН и питание

Внешний симптом показывает, что цепочка нагрева работает не так, как ожидается, но не называет виновный компонент. В этой цепочке участвуют питание, соединения, рабочий термостат, защитный ограничитель, ТЭН, а в электронных моделях — датчик, плата и исполнительные элементы. Поэтому один и тот же результат может возникать по разным причинам.

• Нагрева нет. Такой признак совместим со срабатыванием защиты, отсутствием питания в нужной части схемы, разрывом соединения, отказом ТЭНа, термостата или управляющего узла.
• Вода перегревается. Возможны нарушения передачи температурного сигнала, неправильная установка датчика, неисправность контактного или электронного управления. По ощущению слишком горячей воды нельзя определить конкретную точку отказа.
• Нагрев часто включается и отключается. Переключения могут быть частью нормального регулирования, но изменившийся характер циклов также может быть связан с датчиком, контактами, размещением чувствительного элемента, ТЭНом или управляющей платой.
• Срабатывает защитный ограничитель. Это не подтверждает автоматически его неисправность: он может реагировать на перегрев, возникший из-за другого элемента системы.

Разделение причин выполняют по схеме конкретной модели и результатам предусмотренных изготовителем проверок. Сначала устанавливают, какая команда должна присутствовать на каждом этапе управления, затем сопоставляют ее с состоянием нагревателя и защитной цепи. Без такой последовательности замена термостата по одному симптому превращается в подбор наугад.

У электронных водонагревателей дополнительную информацию дает индикация или код ошибки. Но одинаковые символы у разных серий не обязаны иметь одинаковую расшифровку. Код сверяют только с руководством для точной модели: он может указывать не на готовый диагноз, а на участок системы, где плата обнаружила некорректный сигнал.

Измерения на открытых клеммах и проверка под напряжением: граница безопасной диагностики

Внутри электрического водонагревателя находятся цепи, способные создать риск поражения током. Снятый кожух открывает доступ к клеммам, соединениям и токоведущим частям. Наличие ручки терморегулятора снаружи не означает, что расположенный за ней узел можно исследовать без учета этого риска.

Порядок диагностики и допустимые способы измерений следует определять по руководству конкретной модели. Описание совместимости детали не заменяет электрическую схему и сервисные указания изготовителя.

Аварийный ограничитель нельзя перемыкать или исключать из цепи ради проверки нагрева. Такой обход убирает защитную ступень и одновременно искажает результат диагностики. Если после обхода ТЭН включился, это еще не доказывает, что причина заключалась именно в ограничителе: его срабатывание мог вызвать перегрев или нарушение в другой части системы.

Если совместимость нельзя подтвердить по полной маркировке, схеме, каталожному обозначению и геометрии посадочного места, целесообразно заказать диагностику и замену терморегулятора в рамках услуги Ремонт бойлера. Это позволяет проверить не только сам регулятор, но и связанные с симптомом ТЭН, защитный ограничитель, соединения или электронное управление.
