Термостатический картридж: совместимость и калибровка

Термостатический картридж смесителя: совместимость, калибровка и стабильность температуры

Термостатический картридж не просто задает пропорцию горячей и холодной воды. Он непрерывно реагирует на температуру смешанного потока и меняет соотношение подачи. Поэтому результат после установки новой детали зависит не от одного поворота рукоятки, а от всей системы: соответствия картриджа корпусу, направления потоков, параметров водоснабжения, состояния фильтров и правильной калибровки.

Замена картриджа в смесителе с термостатом требует более точного подбора, чем работа с обычным однорычажным механизмом. Одинаковый внешний диаметр еще не подтверждает совместимость, а несовпадение температуры с отметкой на рукоятке не обязательно означает неисправность новой детали. Сначала нужно разделить три вопроса: может ли картридж физически и гидравлически работать в этом корпусе, подходят ли ему условия на входе и совпадает ли положение рукоятки с фактической температурой струи.

Восковой или другой термочувствительный элемент: как картридж удерживает заданную температуру

В обычном картридже положение рукоятки непосредственно задает соотношение потоков. В термостатической конструкции между действием пользователя и температурой воды появляется обратная связь. Рукояткой выбирают целевой режим, а чувствительный элемент внутри картриджа реагирует на фактическую температуру уже смешанной воды.

В одном из распространенных вариантов используется термочувствительный элемент с восковым наполнителем. При нагреве его рабочая часть изменяет свое положение и через подвижный регулирующий узел уменьшает поступление горячей воды либо увеличивает долю холодной. При охлаждении происходит обратное перемещение. В других конструкциях чувствительный элемент может быть выполнен иначе, но принцип остается тем же: изменение температуры преобразуется в механическое перемещение, которое перераспределяет два входных потока.

Такой механизм работает постоянно, пока через смеситель идет вода. Если температура или расход в одной линии изменились, картридж пытается вернуть смешанный поток к установленному состоянию. Реакция не создает недостающую горячую или холодную воду, а лишь использует доступный запас регулирования. Когда один вход почти перекрыт внешними условиями, механизм доходит до предельного положения и больше не может компенсировать отклонение.

Диапазон движения регулирующего узла, пропускная способность каналов и крайние положения рукоятки задаются конструкцией конкретного смесителя. Поэтому термостат нельзя считать универсальным регулятором, способным поддержать любую выбранную температуру при любых входных условиях. На выходе всегда виден совместный результат: что поступило на два входа, как на это отреагировал чувствительный элемент и хватило ли ему рабочего хода.

Горячий и холодный входы: что меняется при обратном подключении

Регулирующие окна картриджа связаны с определенными каналами корпуса. Для стандартной конструкции важно, с какой стороны поступает горячая вода и с какой — холодная. Обозначения могут находиться на корпусе смесителя, монтажной части или схеме производителя. Ориентироваться только на привычное расположение труб недостаточно: решающим остается подключение, указанное для конкретного изделия.

При правильной ориентации повышение температуры смешанного потока вызывает движение механизма в сторону ограничения горячего входа. Если линии фактически поменяны местами, та же реакция может воздействовать не на тот поток. Вместо компенсации возникает противоположный эффект: картридж не находит устойчивого положения, температура уходит к одному из пределов, а поворот рукоятки дает нелогичный или слишком узкий диапазон.

Перестановка температурной рукоятки не меняет расположение внутренних каналов. Она способна изменить лишь соответствие отметок положению штока, но не превращает стандартный картридж в деталь для обратной подачи. Поэтому необычное поведение сразу после замены нельзя автоматически исправлять поворотом ограничительного кольца или новой калибровкой.

Существуют исполнения, рассчитанные на нестандартную ориентацию горячего и холодного входов. Их наличие не означает, что любой внешне похожий картридж можно развернуть или установить зеркально. При подборе необходимо отдельное подтверждение производителя: для какого направления потоков предназначена деталь и в каких корпусах она применяется. Если такого подтверждения нет, сходство размеров не доказывает гидравлическую совместимость.

Давление и температура на входе: условия, при которых регулирование становится нестабильным

Термостат управляет соотношением двух уже существующих потоков. Ему требуется достаточная подача с обеих сторон, причем рабочие пределы давления и температуры определяет производитель конкретной модели. Универсальные числовые значения здесь неприменимы: допустимые условия нужно брать из паспорта смесителя или картриджа и сопоставлять с измерениями на объекте.

Особое значение имеет не только общее давление, но и разница между линиями. Если холодная вода поступает заметно свободнее горячей, регулирующий узел может приблизиться к крайнему положению уже при обычной настройке. Небольшое дополнительное изменение расхода тогда вызывает заметное отклонение температуры. Аналогичная ситуация возникает, когда горячая линия доминирует и картриджу не хватает холодного потока для компенсации.

Динамические условия отличаются от показания при закрытом смесителе. Давление может меняться именно во время разбора воды: при включении другого прибора, изменении режима водонагревателя или работе соседней точки. Поэтому оценка стабильности только по одному неподвижному показанию не раскрывает, что происходит в момент температурного скачка.

Важна и температура горячего входа. Чтобы получить заданную смешанную воду, горячая вода должна быть горячее выбранного значения с запасом, предусмотренным конструкцией. Если ее температура близка к установленной, картриджу приходится почти закрывать холодный канал. Возможность регулирования в сторону повышения исчезает, а любое охлаждение горячей линии сразу отражается на струе.

Поэтому отклонение после замены следует рассматривать как цепочку. Сначала сравнивают фактические параметры двух входов с диапазонами конкретной модели, затем оценивают их баланс при работающем смесителе и только после этого делают вывод о реакции картриджа. Попытка компенсировать неподходящие входные условия калибровкой смещает маркировку, но не устраняет причину нестабильности.

Фильтры и обратные клапаны: узлы, влияющие на реакцию термостата

Между водопроводной линией и регулирующими окнами картриджа могут находиться сетчатые фильтры и обратные клапаны. Эти элементы не задают температуру непосредственно, однако определяют, какой поток в действительности достигает механизма. Их расположение и порядок обслуживания зависят от конструкции смесителя, поэтому ориентиром служит сервисная схема конкретного изделия.

Загрязненный фильтр создает дополнительное сопротивление. Если ограничение появилось только на одном входе, внешнее давление может выглядеть нормальным, но через картридж будет проходить неравномерный поток. Термостат постарается компенсировать дисбаланс перемещением регулирующего узла. Пока остается запас хода, температура может выглядеть устойчивой, но реакция становится более чувствительной к изменению расхода. При дальнейшем снижении подачи компенсации уже не хватает.

Обратные клапаны препятствуют движению воды из одной линии в другую через смеситель. Их состояние влияет не только на отдельную точку разбора, но и на устойчивость входных условий. Клапан, который не открывается полностью, ограничивает подачу подобно загрязненному фильтру. Клапан, не выполняющий запирающую функцию, может допустить нежелательное перетекание между линиями. Конкретное проявление зависит от схемы смесителя и водоснабжения.

Температурные колебания в таком случае возникают не потому, что чувствительный элемент обязательно поврежден. Он может исправно реагировать на поток, который сам меняется перед входом в картридж. Это объясняет ситуации, когда новая деталь стабильно работает при небольшом расходе, но теряет устойчивость после его увеличения, либо наоборот. Обслуживать фильтры и клапаны следует только по регламенту производителя, без разборки системы под давлением.

Шток, шлицы и глубина посадки: параметры совместимости температурной рукоятки

Совместимость начинается не с диаметра цилиндрической части. Картридж должен одновременно совпасть с корпусом по посадочной геометрии, расположению каналов, уплотнениям, способу фиксации и параметрам управляющего штока. Ошибка в любом из этих пунктов способна изменить диапазон регулирования или создать внутреннее ограничение потока.

Шлицы соединяют шток с температурной рукояткой и передают ее поворот. Значение имеют их профиль, количество, диаметр и положение относительно ограничителя. Рукоятка может внешне установиться на неподходящий шток, но иметь люфт, останавливаться раньше расчетного положения или поворачивать механизм не в том секторе. В результате крайняя отметка на панели не будет соответствовать крайнему положению картриджа.

Ограничительное кольцо задает механическую связь между выбранной контрольной точкой и положением рукоятки. Оно не расширяет гидравлические возможности детали. Если картридж посажен глубже или выше, чем предусмотрено, кольцо и упор могут взаимодействовать неправильно: доступный поворот сокращается, защитная кнопка срабатывает не в расчетном месте, а маркировка смещается относительно фактической температуры.

Не менее важны длина рабочей части и совмещение окон картриджа с каналами корпуса. Деталь может войти в посадочное место и даже герметично зафиксироваться, но частично перекрыть один из проходов. Для пользователя это будет выглядеть как слабая подача, медленная реакция или невозможность получить нужную температуру. Калибровка такого несоответствия не исправляет.

Надежное подтверждение совместимости дает артикул, таблица применяемости или размерный чертеж производителя. Сравнение старой и новой деталей полезно, но не заменяет документацию: визуально одинаковые элементы могут различаться скрытыми каналами, направлением регулирования и рабочим ходом штока.

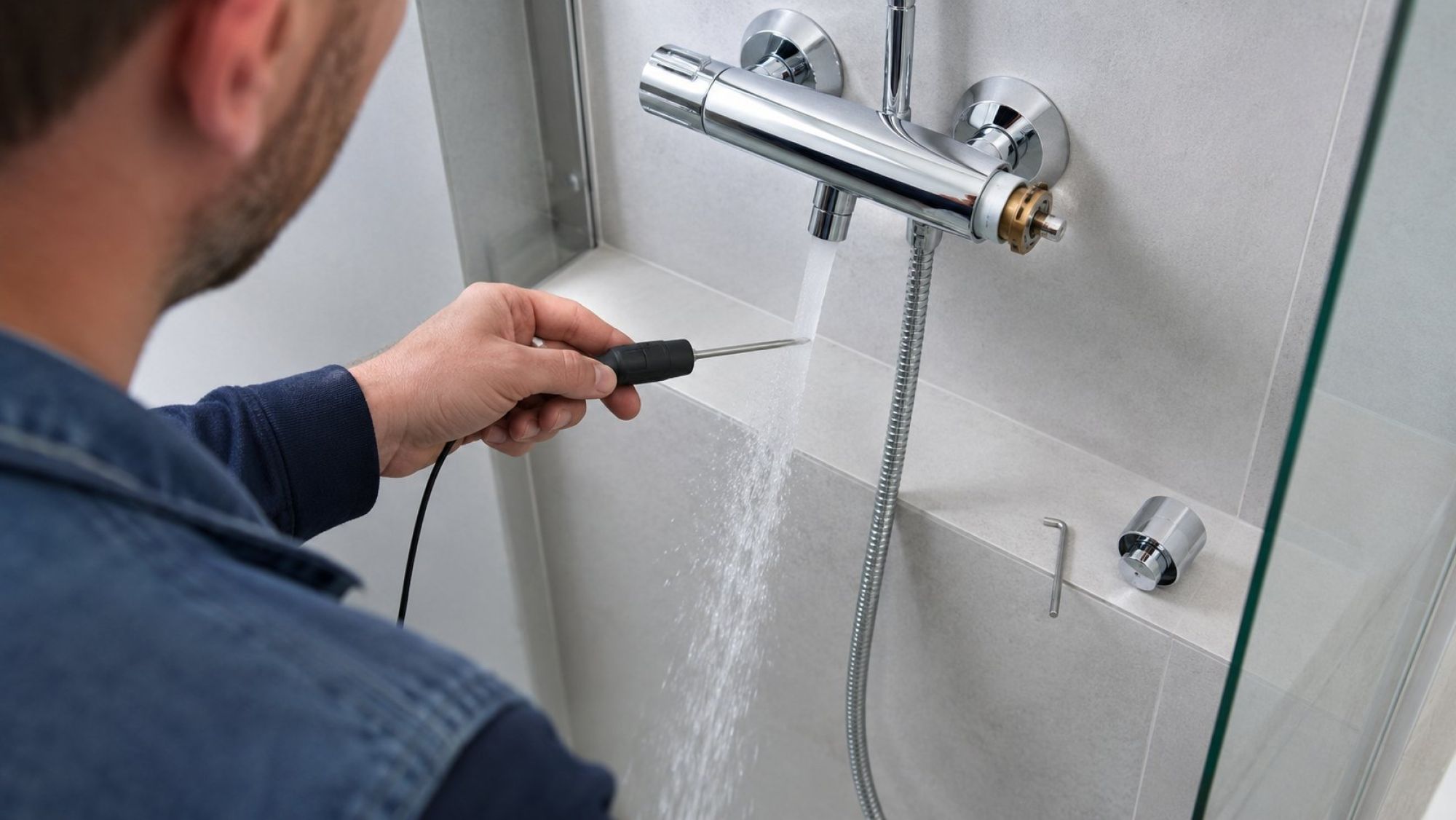

Контрольная точка 38 °C и фактическая температура струи

Отметка 38 °C часто используется как контрольное положение температурной рукоятки, но не является универсальным правилом для всех термостатов. У конкретной модели может быть другая заводская точка, иной порядок настройки или дополнительные условия измерения. До калибровки необходимо проверить инструкцию именно для установленного смесителя.

Смысл процедуры состоит в том, чтобы связать фактическую температуру смешанной воды с положением штока и маркировкой рукоятки. Сначала картридж должен вывести поток в устойчивое состояние, после чего температуру измеряют подходящим прибором в условиях, описанных производителем. Затем положение управляющих деталей совмещают с соответствующей отметкой. Порядок снятия и установки рукоятки зависит от модели и не должен переноситься с другого изделия.

Показание, снятое сразу после открытия воды, может отражать воду, оставшуюся в трубах или корпусе, а не установившийся режим. Если во время измерения температура продолжает заметно меняться, фиксировать калибровочную точку преждевременно. Сначала нужно дождаться стабилизации потока в соответствии с инструкцией и убедиться, что входные условия не меняются в момент замера.

Калибровка корректирует соответствие между шкалой и реальной температурой, но не устраняет перепутанные линии, недостаточную подачу, загрязненный фильтр или несовпадение каналов картриджа. Если заданное значение физически недостижимо либо меняется вместе с давлением, поворот штока только перенесет проблему на другую отметку.

После настройки важна проверка не одной цифры, а доступного диапазона. Рукоятка должна проходить предусмотренный конструкцией сектор, ограничитель — работать в заданном положении, а температура — изменяться в ожидаемом направлении. Любое контрольное значение, включая 38 °C, имеет смысл лишь тогда, когда оно прямо указано в документации модели и подтверждено фактическим измерением.

Холодный старт, скачок температуры и медленная стабилизация: три разных сигнала системы

Наблюдаемое поведение помогает определить, какую группу условий следует сопоставить с документацией. Оно не позволяет удаленно назначить одну неисправную деталь, но показывает, где нарушается цепочка между входными потоками, реакцией механизма и температурой на выходе.

Отсутствие смешивания после запуска. Если вода остается преимущественно холодной или горячей, а поворот рукоятки почти ничего не меняет, проверке подлежат направление входов, наличие обоих потоков, соответствие каналов и рабочий сектор штока. Такое поведение может появиться при обратном подключении, сильном ограничении одной линии или установке картриджа, не рассчитанного на данный корпус. Калибровочная поправка здесь обычно не создает отсутствующее смешивание.

Кратковременный выброс горячей воды. Начальный скачок нужно отделять от устойчивой температуры после стабилизации. На него могут влиять вода, находившаяся в корпусе и подводящих участках, задержка реакции чувствительного элемента и изменение давления при открытии потока. Оценивать этот сигнал следует по процедуре производителя, учитывая устройство конкретного смесителя и фактические параметры обеих линий.

Долгий выход на установленную температуру. Медленная стабилизация может быть связана с протяженностью подачи горячей воды, ограниченным расходом, дисбалансом входов, фильтрами или особенностями реакции установленного элемента. Если после выхода в режим температура удерживается, это отличается от постоянных колебаний при неизменном положении рукоятки. Во втором случае особенно важно сопоставить момент отклонения с изменениями расхода и давления.

Развилка получается последовательной. Когда температура стабильна, но не совпадает со шкалой, рассматривают процедуру измерения и калибровку. Когда она меняется вместе с режимом водоснабжения, проверяют давление, температуру входов, фильтры и клапаны. Когда диапазон нелогичен с первого запуска, возвращаются к направлению потоков, посадке, штоку и применяемости детали. Так новый термостатический картридж оценивают не изолированно, а как регулирующий элемент внутри конкретного смесителя.

Для сервиса А-Айсберг это означает, что подбор и настройка должны опираться на идентификацию смесителя, данные изготовителя и измеряемое поведение системы. Только совпадение конструкции, входных условий и калибровочной точки позволяет ожидать устойчивой температуры на выходе.
