Трубка домофона не звонит или не открывает дверь — поиск причины

Трубка домофона не звонит, молчит или не открывает дверь: где теряется сигнал

Фраза «домофон не работает» описывает слишком разные ситуации. Вызов может не звучать, хотя после снятия трубки разговор начинается. Посетитель может слышать квартиру, а жилец — не слышать посетителя. Иногда оба направления связи исправны, но дверь не открывается. Эти функции связаны одним устройством, однако сигнал проходит по разным участкам: через узел вызова, динамик, микрофон, контакты рычага и цепь команды открывания.

Поэтому для локализации важен не только отказ, но и то, что продолжает работать. Проверка сводится к наблюдению за поведением системы: слышен ли вызов, устанавливается ли соединение после снятия трубки, в какую сторону проходит голос, меняется ли состояние замка после нажатия кнопки. Вскрывать подъездный щит, вызывную панель или замковую цепь для этого не требуется.

Устройство и способ адресации квартир зависят от типа домофонной системы. В цифровой системе абонентские устройства могут быть подключены к общей линии, а в координатной вызов конкретной квартиры определяется соединением через соответствующие линии коммутации. Из-за этого одинаковое внешнее проявление не всегда имеет одну причину. Но последовательное сравнение функций позволяет понять, искать ли дефект в квартирной трубке, ее подводящем участке или общей части подъездной системы.

Вызов не звучит, но разговор и кнопка открытия работают

Первое наблюдение — начинается ли разговор, если снять трубку в момент, когда посетитель набрал квартиру. Если голосовая связь появляется и дверь открывается кнопкой, абонентское устройство получает обращение от системы, а основные линии обмена не потеряны полностью. Отсутствие звукового сигнала в такой ситуации следует рассматривать отдельно от общего отказа домофона.

У некоторых трубок предусмотрен регулятор или переключатель громкости вызова. Его положение можно оценить снаружи корпуса, если этот орган управления действительно есть на установленном устройстве. Назначение переключателей различается, поэтому ориентироваться нужно на подписи на корпусе или руководство именно к этой трубке. Универсального положения, подходящего всем моделям, нет.

Если громкость не отключена, симптом может относиться к узлу, который формирует звук вызова, либо к контактам, определяющим положение трубки. Пока трубка лежит на основании, система должна распознавать состояние ожидания вызова; после ее снятия — переходить к разговору. Нестабильный рычажный переключатель способен нарушить только часть этой последовательности: например, соединение после движения рычага появляется, но обычный звонок в исходном положении не воспроизводится.

Полезно описать событие целиком: посетитель набирает квартиру, сигнала в помещении нет, затем жилец снимает трубку и сразу слышит посетителя, после чего кнопка открывает дверь. Такой набор признаков сужает область поиска до функции вызова и связанных с ней контактов. Если же после снятия трубки сохраняется полная тишина, это уже не изолированный отказ звонка — нужно сопоставлять прием и передачу звука.

Отдельно стоит отметить повторяемость. Если вызов то появляется, то исчезает при неизменном положении регулятора, значение имеет связь сбоя с движением трубки или шнура. Постоянное отсутствие звонка и плавающий контакт — разные диагностические картины, даже если пользователь в обоих случаях говорит, что трубка «молчит».

Посетителя не слышно, хотя он слышит квартиру

Односторонний разговор показывает, что соединение состоялось, но приемный звуковой канал в квартире не выполняет свою функцию. Посетитель слышит речь из помещения — значит, микрофонная сторона трубки хотя бы в этот момент передает сигнал. При этом исправная передача ничего не говорит о состоянии динамика: прием и передача голоса используют разные элементы и могут отказать независимо.

На квартирной стороне приемный тракт включает звуковой капсюль в трубке, соединяющие его проводники и контакты, через которые сигнал проходит при снятом рычаге. Поэтому тишину нельзя автоматически объявлять поломкой динамика. Такой же результат может дать нарушение проводника в гибком шнуре, нестабильное соединение внутри абонентского устройства или проблема общего аудиоканала до квартиры.

Различить эти варианты помогает поведение звука. Если голос пропадает и возвращается именно при небольшом изменении положения гибкого шнура во время обычного разговора, подозрение смещается к подвижному участку между корпусом и трубкой. Если прием отсутствует постоянно и никак не связан с движением, по одному наблюдению нельзя выбрать между капсюлем, контактами и линией. Вскрытие корпуса или проверка проводников под напряжением не относится к пользовательской диагностике.

Нужно также отделять полную тишину от очень слабого или прерывистого звука. Едва различимая речь означает, что сигнал хотя бы частично доходит до приемной части, но его уровень или контакт нестабилен. Треск, возникающий при движении шнура, дополнительно указывает на механическую зависимость. Ровная тишина без реакции на движение описывает иной сценарий, хотя окончательный вывод без проверки оборудования делать нельзя.

Особенно информативно сравнение с другими квартирами. Если посетителя одновременно перестали слышать несколько абонентов, вероятность нескольких независимых поломок динамиков ниже, а область поиска переносится на общий участок. Если соседние трубки работают нормально, локальный участок конкретной квартиры становится более вероятным, но это все равно не доказывает неисправность одного определенного элемента.

Голос из квартиры не доходит до вызывной панели

Обратная асимметрия выглядит так: жилец отчетливо слышит посетителя, но посетитель не слышит ответа. Приемный канал в этом случае работает, а внимание переносится на передачу речи из квартиры. Исправный динамик подтверждает только прохождение звука к трубке и не подтверждает исправность микрофона или его соединений.

В передаче участвуют микрофон трубки, проводники гибкого шнура, контакты внутри абонентского устройства и дальнейший участок аудиотракта. Постоянное отсутствие голоса может быть связано с любым из этих звеньев. Если речь появляется только при определенном положении трубки или движение шнура сопровождается краткими восстановлением и потерей связи, это признак нестабильного подвижного соединения, а не прямое доказательство отказа микрофона.

Наблюдение лучше проводить во время одного установленного вызова. Посетитель сообщает, слышит ли он речь, шум или короткие обрывы, а жилец отмечает, связано ли изменение с движением шнура либо нажатием рычага. Не нужно стучать по трубке, разбирать микрофонный узел или переставлять провода: механическое воздействие может временно изменить контакт и одновременно усложнить последующую диагностику.

Если из квартиры не проходит ни голос, ни какой-либо фоновый звук, но прием остается чистым, дефект локализуется в передающей ветви точнее, чем при полном молчании в обе стороны. Если посетитель слышит сильный треск вместо речи, канал не обязательно полностью оборван: до панели доходит искаженный сигнал. Это различие важно указать в заявке на Ремонт домофона, поскольку формулировки «не слышат совсем» и «слышат только шум» описывают разные состояния.

Назначение контактов и распиновка зависят от конкретной трубки и системы. Цвет изоляции проводов не определяет функцию универсально, поэтому сравнение с чужой схемой способно привести к неверному подключению. Для локализации достаточно зафиксировать направление, в котором пропал звук, его постоянство и зависимость от положения подвижных частей.

Кнопка нажимается, но электрозамок не получает команду

Кнопка открытия — еще один отдельный канал. Ее механический ход сам по себе не означает, что электрическая команда сформирована и дошла до подъездного блока. Если разговор в обе стороны идет нормально, а после нажатия дверь остается закрытой, полный обрыв связи с квартирой маловероятен. Проверять нужно путь команды открывания и реакцию исполнительной части.

Слово «щелчок» здесь требует уточнения. Тихий звук под пальцем может исходить только от механизма кнопки в трубке. Отдельный звук у входной двери может создавать замок или связанное с ним устройство. Если кнопка нажалась, но у двери не произошло никакой слышимой реакции, команда могла не сформироваться в трубке, не пройти по линии или не быть обработана общим блоком.

Другая ситуация — у двери слышна привычная реакция, но полотно остается запертым. Тогда сигнал, вероятно, дошел дальше квартирной кнопки, а поиск смещается к исполнительному устройству, его питанию, механике двери или управлению замком. Даже этот признак не дает права вмешиваться в замковую цепь: звук подтверждает реакцию системы, но не показывает, какой элемент не завершил открывание.

Полезно сопоставить кнопку с остальными функциями в рамках одного вызова. Если посетителя слышно, он слышит квартиру, нажатие кнопки не обрывает разговор, но реакции двери нет, это изолированный сценарий отказа открывания. Если при нажатии одновременно исчезает звук или весь сеанс связи прекращается, проблема затрагивает взаимодействие нескольких цепей либо контактов и должна быть описана именно так.

Граница наблюдения проходит у квартирной трубки и поведения двери. Жилец может сообщить, ощущается ли нормальный ход кнопки, слышна ли реакция со стороны входа и открывают ли дверь из других квартир. Доступ к подъездному блоку управления, щиту, панели и проводам замка для такой проверки не нужен. Попытка замкнуть контакты вручную не позволяет надежно локализовать дефект и создает риск повредить общую систему.

Если из другой квартиры дверь открывается, исполнительная часть способна сработать, а неисправность вероятнее расположена в канале конкретного абонента. Если одинаково не открывают несколько трубок, причина может быть общей. В обоих случаях механически исправная кнопка остается только одним звеном, а не доказательством исправности всей цепи.

Связь обрывается при снятии или укладке трубки

Рычаг под трубкой переключает устройство между ожиданием и разговором. При укладке он должен возвращаться в исходное положение, а при снятии — освобождаться без задержки. Если рычаг движется с заеданием, возвращается не полностью или связь появляется только после повторного нажатия, поведение указывает на нестабильное переключение состояний.

Признак залипания — несоответствие между положением трубки и реакцией системы. Трубка уже снята, но разговор не начинается; после легкого отпускания рычага звук появляется. Или трубка уложена, однако следующий вызов не проходит до повторного движения переключателя. Такие наблюдения связывают сбой именно с моментом переключения, хотя причина может находиться как в механике рычага, так и в его контактах.

Важно отличить это от дефекта гибкого шнура. Если звук меняется, когда движется сам шнур, а рычаг остается неподвижным, нестабильность вероятнее относится к подвижным проводникам или местам их соединения. Если обрыв происходит при нажатии на рычаг независимо от положения шнура, область поиска смещается к переключателю. Когда оба движения происходят одновременно, вывод лучше не делать: действия нужно разделить и описать реакцию на каждое.

Плавающий контакт может затрагивать не все функции одинаково. Например, вызов проходит, но разговор начинается не с первого снятия; либо прием звука есть, пока трубку держат неподвижно, а при укладке сеанс завершается раньше обычного. Именно последовательность событий помогает отличить случайный обрыв от закономерной реакции на движение механизма.

Не следует удерживать заевший рычаг посторонними предметами, резко нажимать на него или разбирать основание подключенной трубки. Для заявки достаточно указать, в какой момент пропадает связь, возвращается ли она после повторного движения, реагирует ли система на шнур и сохраняется ли работа кнопки открытия. Такое описание дает больше информации, чем предположение о конкретной детали.

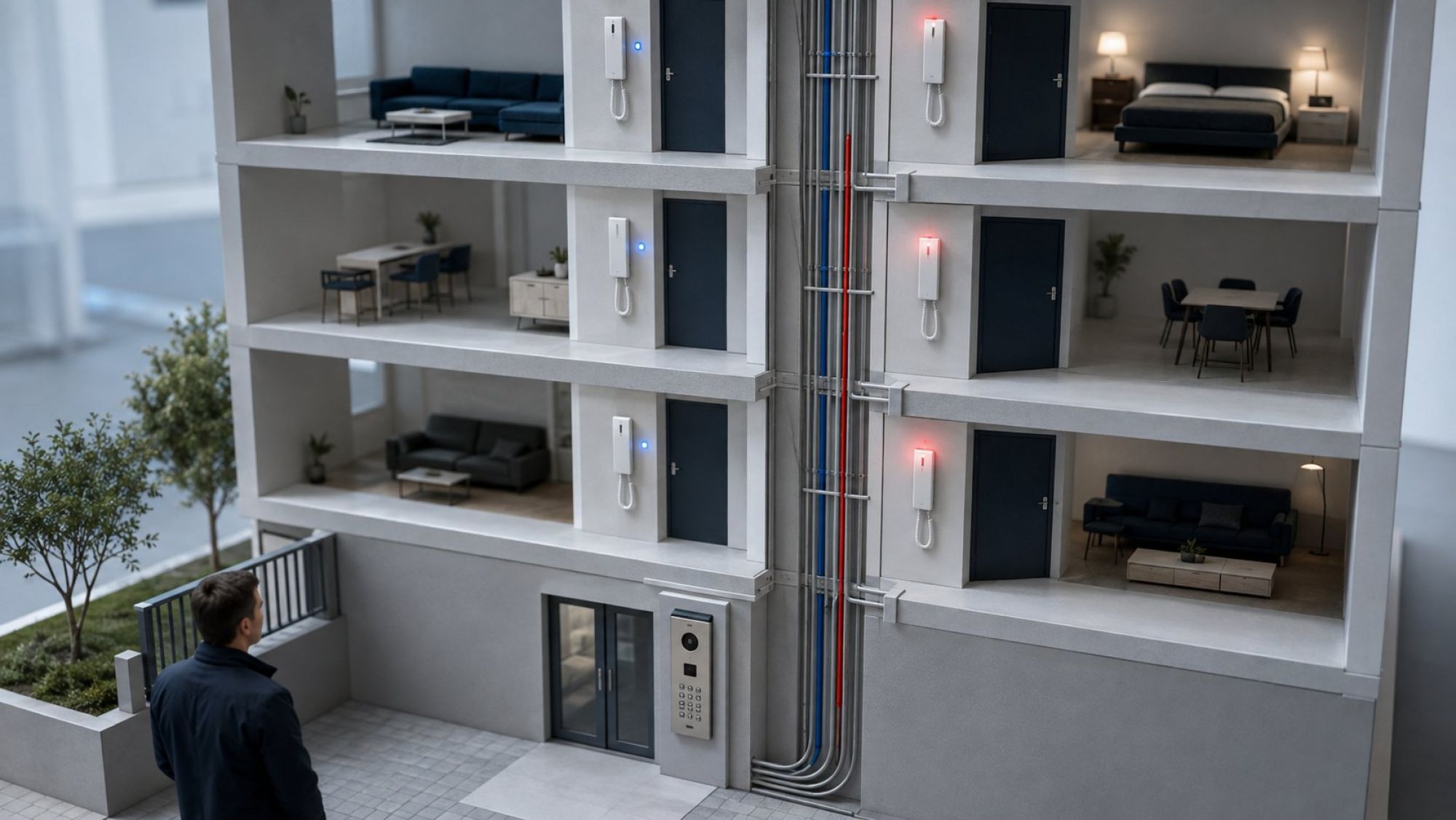

Одинаковый симптом появился сразу в нескольких квартирах

Масштаб сбоя — один из самых сильных признаков. Одна молчащая трубка и несколько квартир без вызова выглядят одинаково для отдельного жильца, но указывают на разные области системы. Единичный отказ чаще оставляет в поле проверки абонентское устройство и ответвление к нему. Групповой отказ переносит внимание на участок, общий для затронутых квартир.

Для сравнения не требуется доступ к этажному щиту. Достаточно узнать у соседей конкретные симптомы, не ограничиваясь вопросом «работает ли домофон». Важно, звучит ли вызов, слышны ли обе стороны, открывается ли дверь и затронуты ли квартиры на одном этаже, в одном стояке или по всему подъезду. Совпадение одной функции информативнее, чем несколько разных жалоб.

• Нет вызова, но разговор после снятия трубки возможен у нескольких квартир. Общим может быть участок, связанный с обработкой или передачей вызова, а не динамики всех трубок одновременно.
• Разговор работает, но дверь не открывается ни из одной проверенной квартиры. Область поиска смещается от отдельных кнопок к общей обработке команды или исполнительной части.
• В нескольких квартирах одновременно нет ни вызова, ни связи. Вероятнее затронута общая линия, коммутация или оборудование подъезда, а замена одной трубки не объясняет масштаб события.
• Не работает только одна квартира, соседние абоненты исправны. Локальный дефект становится вероятнее, но конкретный элемент определяется по сочетанию вызова, двух направлений звука и открывания.

Топология влияет на распространение отказа. В системе с общей линией повреждение общего участка способно затронуть сразу группу абонентов. В координатной системе результат зависит от того, какая линия или точка коммутации нарушена. Поэтому номер этажа или близость квартир сами по себе не дают окончательного ответа; важны границы группы и одинаковость симптома.

При обращении в обслуживающую организацию полезно передать короткую карту события: когда проявился сбой, какие функции отсутствуют, сколько квартир подтвердили ту же картину и работает ли вызывная панель для других абонентов. Границу ответственности за квартирное и общее оборудование определяют условия обслуживания конкретного дома, поэтому заранее приписывать неисправность жильцу, управляющей организации или домофонной компании без этих условий нельзя.

Если проблема охватывает несколько квартир, вскрытие трубки одного абонента не дает доступа к общему месту отказа. Щиты, вызывная панель, подъездные блоки и цепь электрозамка должны оставаться закрытыми. Наблюдения соседей уже позволяют отделить единичный отказ от группового и передать специалисту точное описание участка, на котором сигнал перестает выполнять нужную функцию.
