Как подобрать совместимую трубку домофона в квартиру

Трубка домофона в квартире: как определить тип линии и совместимость модели

Внешнее сходство квартирных трубок почти ничего не говорит об их взаимозаменяемости. Одинаковый корпус, две клеммы и привычная кнопка открывания двери еще не означают, что новое устройство сможет принять адресованный вызов, передать речь и отправить понятную системе команду отпирания.

Подбор начинается не с цвета и способа крепления трубки, а с определения архитектуры подъездной системы. Нужно последовательно установить модель оборудования, тип адресации, способ подключения абонента и перечень необходимых функций. Такой порядок позволяет отсеять неподходящие варианты до покупки и понять, какие сведения потребуются для услуги «Установка домофона».

Подъездная панель, коммутатор и квартирная трубка: где возникает несовместимость

Домофон работает как связанная система. Посетитель набирает номер квартиры на подъездной панели, оборудование обрабатывает этот номер и направляет вызов определенному абоненту. После ответа по линии передаются речь и команда на открывание замка. Квартирная трубка является конечным устройством этой цепочки, поэтому она должна взаимодействовать не только с проводами в стене, но и с логикой остальных узлов.

В координатной архитектуре выбор квартиры может выполняться через подъездный коммутатор. В документации МЕТАКОМ показана топология, где при адресации задействованы шины десятков и единиц, а квартирные устройства подключаются через координатный коммутатор. Цифровая архитектура того же производителя описана отдельно: в ней применяется цифровая линия AB и другой принцип организации соединений.

Отсюда возникают два уровня совместимости. Первый — физический: устройство можно закрепить на стене, а имеющиеся жилы помещаются в его клеммы. Второй — системный: трубка распознается оборудованием, получает вызов своей квартиры и корректно выполняет команды. Успешное физическое подключение не доказывает системную совместимость.

Ограничение может появиться в любом звене: панель рассчитана на определенное семейство оборудования, коммутатор выбирает абонента по конкретному принципу, а трубка принимает только поддерживаемый ею способ адресации. Поэтому название разъема или совпадение числа контактов нельзя использовать как достаточный критерий.

Показателен каталог МЕТАКОМ: цифровые блоки серии МК2007 связаны с трубкой ТКП-12D, а координатные серии МК2003.2, МК2012 и МК2018 образуют другое семейство с координатными трубками и коммутаторами. Это не два варианта оформления одной системы, а разные архитектуры, требующие отдельной проверки оборудования.

Координатная или цифровая линия: признаки двух архитектур

Первый надежный признак — не проводка, а точная маркировка подъездной панели. Полезно сфотографировать ее лицевую часть так, чтобы читались бренд, индекс модели, серия и дополнительные обозначения. Если шильдик расположен внутри закрытого блока или надпись стерлась, вскрывать панель ради поиска не следует: модель можно запросить у управляющей или обслуживающей организации.

Второй признак — обозначение прежней квартирной трубки. Если ее паспорт прямо связывает устройство с координатной либо цифровой серией, круг кандидатов заметно сужается. Например, МЕТАКОМ называет ТКП-12D цифровой двухпроводной трубкой для МК2007, CD-1803, CD-2000, Raikmann и Keyman. ТКП-12М.2 имеет другое назначение: производитель относит ее к системам МЕТАКОМ с координатной адресацией, включая МК2003.2 и МК2012, а также к указанным четырехпроводным системам МК2, МК4 и МК6.

Разница состоит в способе выбора нужной квартиры. В координатной системе адрес формируется сочетанием линий, которое обрабатывает коммутатор. В цифровой системе абонент работает в общей цифровой линии и должен иметь распознаваемый системой адрес. Конкретная реализация зависит от семейства оборудования, поэтому принцип архитектуры нельзя превращать в универсальную монтажную схему.

Количество жил остается полезным наблюдением, но не дает окончательного ответа. Две трубки могут подключаться двумя проводниками и при этом принадлежать к несовместимым классам. Это видно на примере цифровой ТКП-12D и координатных решений: одинаковый внешний признак не отменяет различий адресации и протокола. Обратная ситуация также возможна внутри модельных семейств, где производитель предусматривает особую схему подключения.

Рабочая последовательность такая: сначала установить модели панели и прежней трубки, затем найти для них официальное описание архитектуры и только после этого сопоставлять клеммы и проводники. Если точную модель панели определить не удалось, тип линии остается неподтвержденным, даже когда внешний вид разводки кажется знакомым.

Маркировка старой трубки: какие символы искать на корпусе и плате

Для поиска аналога важно переписать обозначение полностью. Название бренда без индекса недостаточно: один изготовитель может выпускать устройства для нескольких архитектур и поколений системы. Суффикс, буква после номера, точка в индексе или номер исполнения способны указывать на другую версию. Сокращать ТКП-12М.2 до «ТКП-12» при проверке нельзя, поскольку так теряется часть идентификатора.

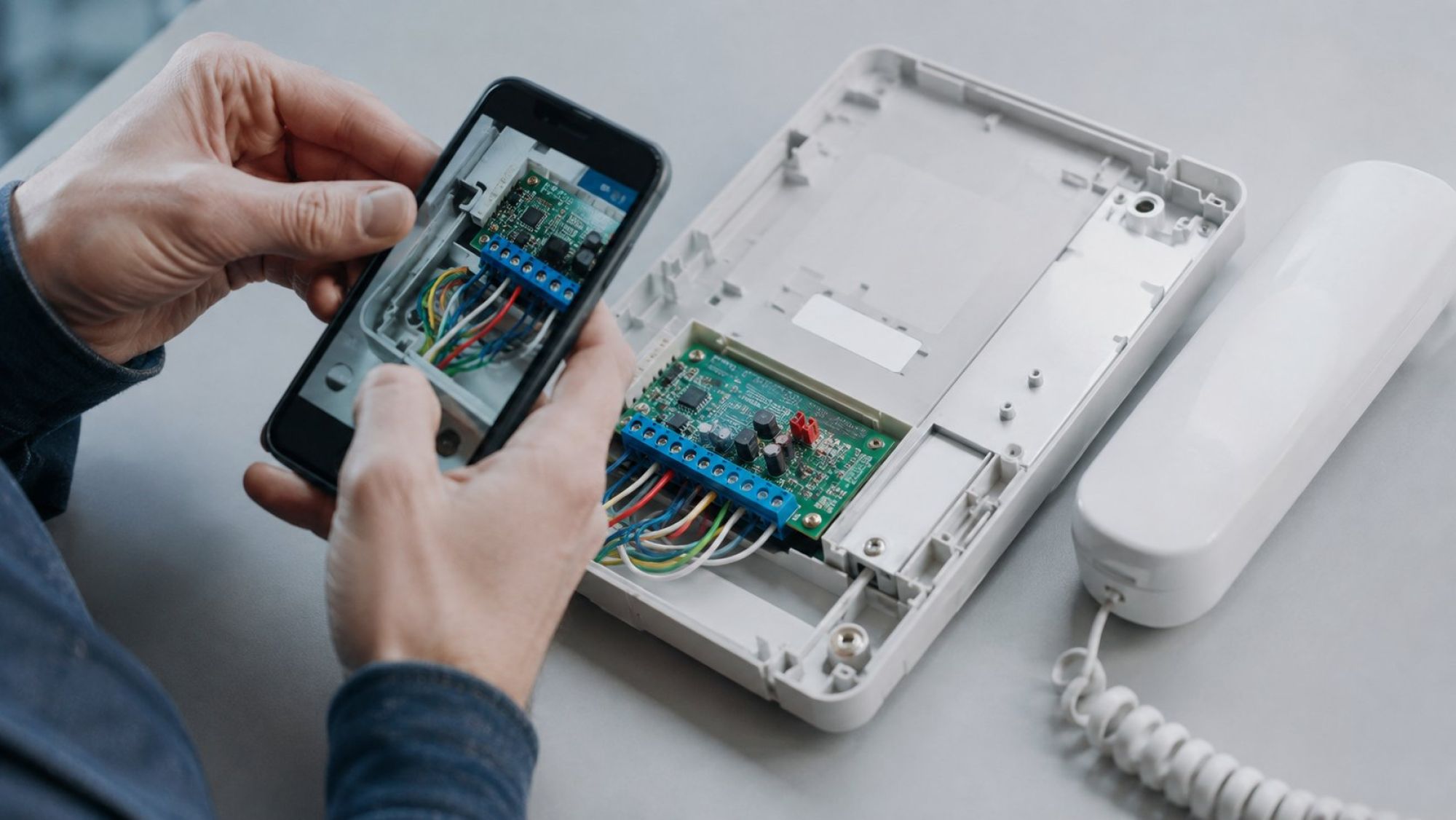

Маркировка бывает на наклейке снаружи, под съемной трубкой или на доступной части корпуса. Если обозначения видны на плате после снятия обычной квартирной крышки, их можно зафиксировать на фотографии, не отсоединяя жилы. При этом не следует разбирать подъездное оборудование, касаться оголенных участков или менять положение перемычек ради чтения маркировки.

На снимках стоит сохранить:

• общий вид устройства и расположение органов управления;
• бренд, полное название модели, исполнение или версию;
• обозначения клемм возле существующих проводников;
• цвет каждой жилы и ее фактическое положение;
• перемычки или переключатели в том состоянии, в котором работала старая трубка;
• наклейки и надписи на доступной части платы.

Фото подключения нужно делать до отсоединения проводов. Цвет жил не является стандартным адресом или обозначением функции: он лишь помогает восстановить исходное состояние конкретной квартиры. Надежной становится связка из модели, надписей у клемм и фотографии фактического подключения.

Затем полное обозначение сравнивают с паспортом предлагаемой замены. Проверять следует не только фразу о типе линии, но и список совместимых панелей или семейств. Например, CYFRAL описывает КМ-2НО как трубку для координатно-матричных линий CYFRAL, VIZIT, ELTIS и аналогичных. Такая формулировка подтверждает координатный класс устройства, но сама по себе не гарантирует работу с любой моделью каждого перечисленного бренда.

Если старое устройство снято с производства, полезен именно его паспорт или каталог соответствующей серии. По нему можно установить исходное назначение трубки, а затем искать актуальную модель, для которой изготовитель или обслуживающая организация подтверждает совместимость с той же системой.

Адрес квартиры в системе: перемычки, код и настройки контроллера

Совместимая по архитектуре трубка должна получить правильный адрес. Без этого подъездное оборудование не сможет связать набранный номер квартиры с новым устройством. Способ задания адреса зависит от конкретного семейства: он может быть аппаратным либо определяться настройками контроллера и регистрацией абонента.

При аппаратной адресации значение задается элементами самого абонентского устройства, например предусмотренными производителем перемычками или переключателями. Их назначение и положение берут только из инструкции к точной модели. Внешне похожий набор контактов на другой трубке может иметь иную логику, поэтому копирование положения без сопоставления документации не подтверждает правильность адреса.

При программной адресации недостаточно присоединить устройство к линии. Контроллер должен распознавать абонента в соответствии с процедурой конкретной системы. Такая процедура может относиться к зоне ответственности обслуживающей организации. Закрытые сервисные настройки и коды не нужны жильцу для выбора корпуса: достаточно узнать, требуется ли регистрация и кто ее выполняет.

Неверный адрес проявляется не только полным отсутствием связи. Вызов может поступать не в ту квартиру, а трубка — реагировать на чужой номер. Возможна и обратная картина: устройство имеет питание или подает отдельные признаки работы, но вызов по своему номеру не принимает. Эти симптомы следует описывать вместе с тем, что происходило до замены.

Сам по себе такой симптом не доказывает конкретную причину. Отсутствие вызова может быть связано как с адресацией, так и с несовместимостью устройства либо состоянием линии. Поэтому адрес проверяют не догадкой, а по паспорту модели и сведениям о настройках подъездной системы.

Карта отбора на этом этапе проста: если архитектура подтверждена, но способ назначения адреса неизвестен, модель пока нельзя считать полностью подходящей. Нужны либо официальные указания для этой пары оборудования, либо подтверждение организации, которая обслуживает контроллер.

Звонок проходит, но дверь не открывается: совместимость отдельных функций

Факт прохождения звонка подтверждает только одну часть взаимодействия. Полную совместимость оценивают по отдельным функциям: приему вызова, двусторонней речи, передаче команды отпирания и дополнительным возможностям трубки. Каждая из них может зависеть от схемы и протокола конкретного семейства.

Прием вызова. После набора номера должна реагировать именно нужная квартира. Важно учитывать не только наличие звука, но и правильность адреса: звонок по чужому номеру нельзя считать успешной работой.

Двусторонняя речь. Посетитель и жилец должны слышать друг друга. Односторонний звук показывает, что прохождение вызова еще не подтвердило полноценный разговорный тракт. Причину устанавливают по документации и диагностике системы, а не заменой проводов наугад.

Команда отпирания. Кнопка на корпусе должна сформировать команду, понятную подъездному оборудованию. Если разговор работает, но замок не открывается, возможна частичная совместимость функций. Совпадающая форма кнопки не говорит о том, как реализована команда внутри устройства.

Громкость и отключение звонка. Это отдельные возможности конкретной модели. Например, для VIZIT УКП-12 производитель заявляет вызов, дуплексную связь, кнопку отпирания, индикацию и регулировку громкости, ограничивая назначение перечисленными семействами многоабонентских и малоабонентских домофонов VIZIT. Переносить этот перечень на другую трубку или стороннюю цифровую систему нельзя.

Для цифровой МЕТАКОМ ТКП-12D официально указаны вызов, двусторонняя связь и открывание двери в поддерживаемых системах. Это пример проверки по функциям: одной пометки «цифровая» было бы недостаточно, если бы паспорт не связывал модель с конкретными системами и возможностями.

До замены полезно составить исходный профиль: какие функции старой трубки работали, какие отсутствовали и какие обязательны после установки. Иначе дефект, существовавший в линии раньше, можно ошибочно принять за несовместимость новой модели. После подбора тот же список превращается в понятные критерии приемки.

Универсальная трубка и адаптер: что именно означает совместимость

Слово «универсальная» следует читать как сокращенное описание некоторого перечня, а не как обещание работы с любым домофоном. Значение имеет официальный список поддерживаемых блоков вызова, контроллеров или типов линий. Чем точнее в документации названы серии и версии, тем надежнее основание для выбора.

Руководство CYFRAL КЛМ-2 показывает правильный формат такой проверки: производитель приводит отдельную таблицу совместимости с блоками вызова CYFRAL и перечисляет поддерживаемые типы дополнительных трубок. Следовательно, оценивать нужно конкретную комбинацию оборудования, а не только бренд на корпусе.

Если кандидат заявлен для нескольких систем, проверка проводится по каждой строке функций. Поддержка вызова не обязательно означает поддержку отпирания, регулировки громкости или дополнительного абонентского устройства. Отсутствие функции в перечне нельзя заменять предположением, что она появится после подключения.

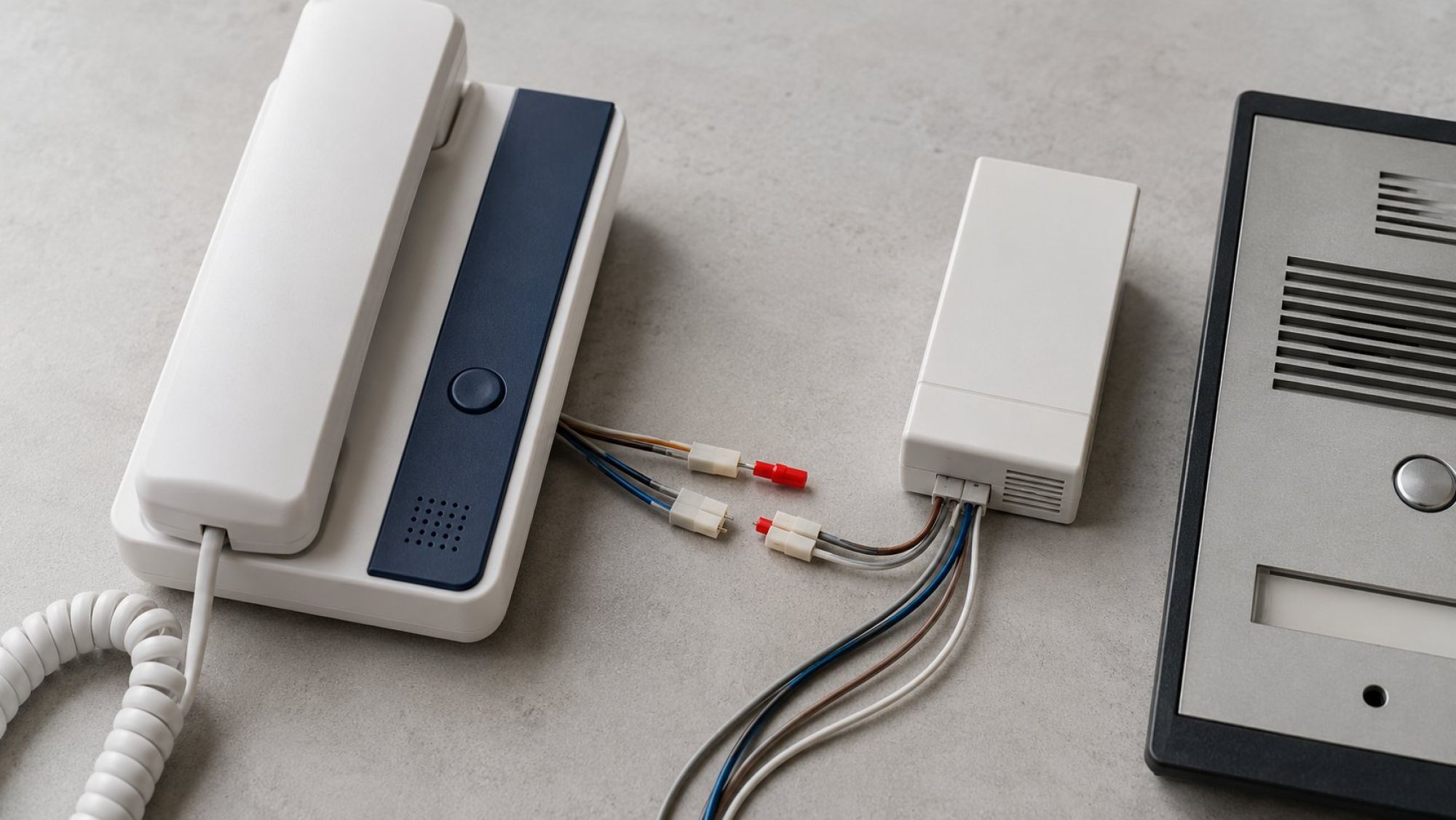

Адаптер или блок сопряжения используется там, где производитель предусматривает согласование разных интерфейсов. Но наличие подходящего по названию адаптера не превращает любую трубку в совместимую. Необходимо подтвердить три элемента одной связки: подъездную систему, конкретный адаптер и конкретное абонентское устройство. Также проверяется, какие функции проходят через эту связку.

Фраза продавца «подходит к двум проводам» описывает лишь физический признак. Для обоснованного выбора нужны ответы на четыре вопроса:

1. Какой тип адресации поддерживает трубка?
2. Есть ли точная модель панели или ее семейство в перечне производителя?
3. Нужен ли дополнительный блок сопряжения?
4. Какие функции подтверждены для выбранной комбинации?

Если хотя бы один ответ отсутствует, совместимость остается неподтвержденной. Разумнее зафиксировать неизвестный параметр и запросить его у обслуживающей организации, чем считать модель универсальной по оформлению карточки товара.

Данные для управляющей компании или установщика: модель, адрес и симптомы

Точный подбор заметно упрощается, если передать не просьбу «найти похожую трубку», а компактный технический профиль. В него включают фото подъездной панели с читаемой маркировкой, полное обозначение прежней трубки, номер квартиры и фотографии подключения до отсоединения жил.

Отдельно описывают поведение системы. Нужно указать, поступал ли вызов по правильному номеру, работала ли речь в обе стороны, открывалась ли дверь, действовали ли регулировка громкости и отключение звонка. Если после прежней замены вызов стал приходить по чужому номеру, это также важная часть описания.

Запрос управляющей или обслуживающей организации можно сформулировать предметно:

• какая модель подъездной панели и контроллера установлена;
• координатная или цифровая архитектура используется;
• какие квартирные устройства официально поддерживаются;
• как назначается адрес абонента и требуется ли регистрация;
• кто обслуживает общую линию и в каком порядке согласуются работы;
• где проходит граница между квартирным устройством и общей частью системы.

Правила содержания общего имущества относят к нему автоматически запирающиеся устройства дверей подъездов, а оборудование, обслуживающее более одного помещения, оценивается с учетом назначения и документов дома. Вместе с тем статус всей домофонной системы нельзя объявлять одинаковым для каждого здания. В разъяснении Минстроя отмечена ситуация, когда оборудование установлено после ввода дома за счет отдельных лиц и не включено решением общего собрания в общее имущество.

Поэтому до вмешательства в панель, коммутатор или общую линию следует установить собственника и разрешенный порядок доступа по договору управления, технической документации и сведениям управляющей организации. Разъяснение Роспотребнадзора также связывает порядок обслуживания с тем, включены ли соответствующие работы в договор управления либо оформлены решением общего собрания и отдельным договором.

Для выбора квартирной трубки вскрытие подъездной панели не требуется. Достаточно собрать доступную маркировку и передать обслуживающей стороне перечень симптомов. Итогом запроса должно стать не общее обещание «подойдет», а подтверждение архитектуры, адресации, конкретной модели или связки с адаптером и списка сохраняемых функций.
