Установка бойлера косвенного нагрева: как согласовать бак, котел и контуры потребления

Бойлер косвенного нагрева нельзя выбирать отдельно от котла и системы отопления. Бак накапливает санитарную воду, а тепло получает через встроенный теплообменник. Поэтому одинаковые по объему модели могут нагреваться и восстанавливать запас по-разному: результат зависит от мощности котла, характеристик змеевика, расхода теплоносителя и логики управления контурами.

Центральный вопрос проекта звучит так: что происходит, когда датчик бака запрашивает нагрев? В одной системе автоматика временно направляет поток через змеевик, в другой включает отдельный насос, а в более сложной распределяет нагрузку через гидравлическое разделение. Согласование оборудования начинается с проверки этих режимов.

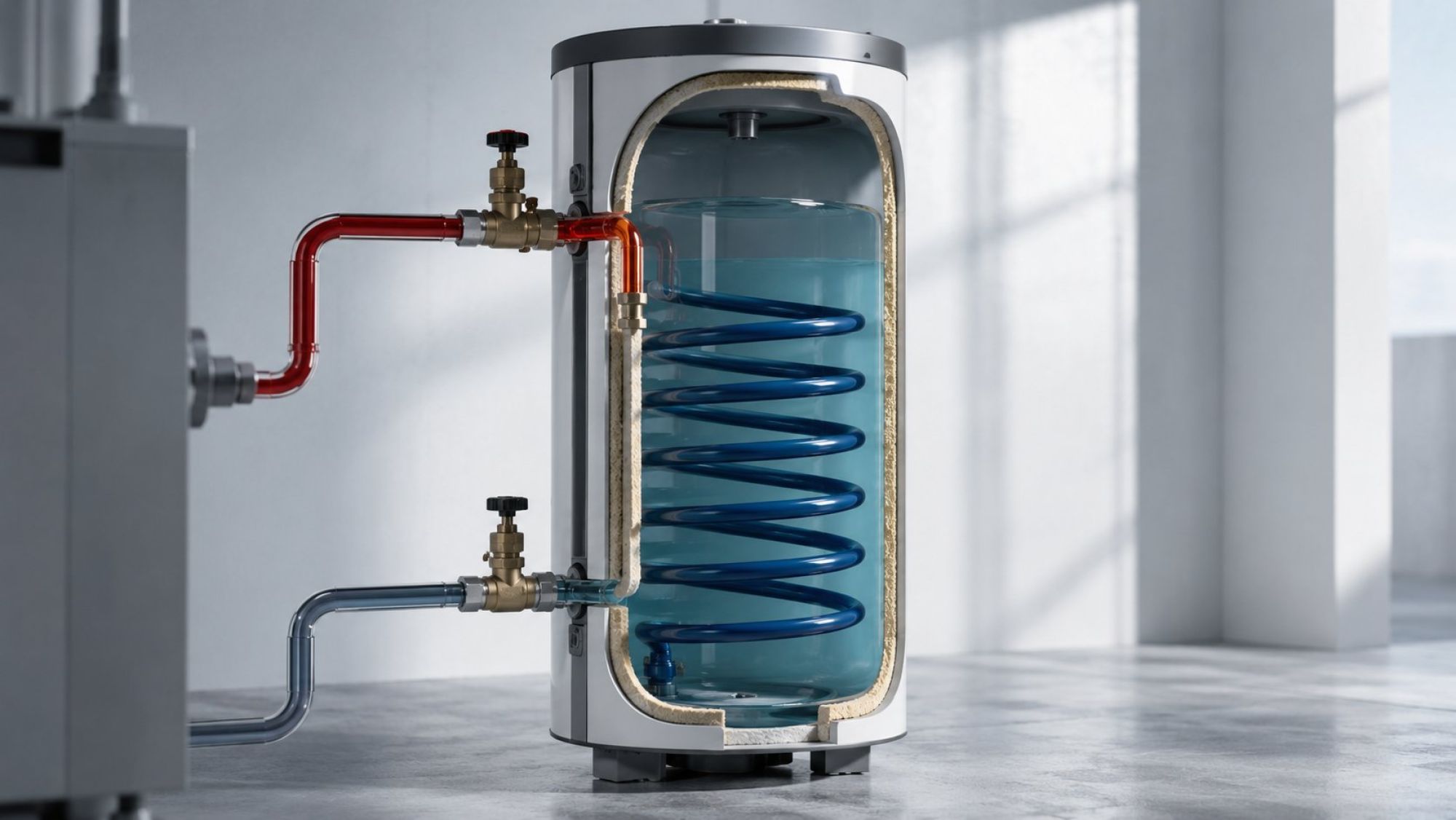

Змеевик внутри бака: как тепло переходит из котлового контура в воду

Внутри бака находятся две физически разделенные среды. По змеевику циркулирует теплоноситель котлового контура, а вокруг него хранится санитарная вода для точек разбора. Они не смешиваются: тепло проходит через стенку теплообменника. Поэтому бойлер нельзя считать еще одним отопительным радиатором — у него другая задача, собственное гидравлическое сопротивление и отдельные требования к управлению.

Скорость передачи тепла зависит не только от объема бака. Важны площадь и конструкция змеевика, температура поступающего теплоносителя и расход через теплообменник. Чем меньше разница между температурой теплоносителя и уже нагретой водой, тем слабее текущая теплоотдача. По мере прогрева бака условия передачи тепла меняются, поэтому заключительная часть цикла может отличаться от начального этапа.

Паспортная мощность теплообменника относится к условиям, указанным производителем. Если фактическая температура подачи или расход ниже расчетных, змеевик передаст меньше тепла. Мощный котел также не ускорит нагрев автоматически, если теплообменник или циркуляция ограничивают передачу энергии.

При сравнении баков проверяют:

• площадь и заявленную мощность теплообменника вместе с условиями их определения;
• расход и гидравлическое сопротивление, необходимые для выбора насоса и трубопроводов;
• условия паспортного времени нагрева: начальную и целевую температуру воды, параметры теплоносителя;
• расположение патрубков, включая отдельное подключение рециркуляции, если оно предусмотрено конструкцией.

Мощность котла и объем бака: почему литры не определяют скорость нагрева

Объем показывает, сколько воды способен накопить бак, но не отвечает на вопрос, насколько быстро восстановится запас. Для нагрева требуется количество тепла, зависящее от массы воды и разницы между начальной и целевой температурами. Время определяется полезной мощностью, которая реально доходит от котла до змеевика, а не только номиналом оборудования.

Мощность котла сопоставляют с его работой в режиме подготовки горячей воды. Контроллер может управлять температурой подачи и источником тепла по отдельному алгоритму, а также учитывать сигнал датчика бака. Часть возможностей котла может оказаться недоступной теплообменнику из-за расхода, сопротивления контура или настроек автоматики.

Расчет восстановления запаса учитывает объем, начальную и требуемую температуру воды, полезную мощность котла, возможности змеевика и теплопотери системы. Паспортное время нагрева конкретного бойлера применимо только при сопоставимых исходных условиях. Результат, полученный при одной температуре теплоносителя, нельзя напрямую переносить на другой температурный режим.

Особое значение имеет одновременная работа отопления и бойлера. При полном приоритете ГВС отопительный контур на время загрузки бака может перестать получать горячий теплоноситель. При параллельной работе мощность и расход распределяются между потребителями. Если запас восстанавливается долго, в приоритетной схеме увеличивается перерыв в подаче тепла на отопление, а при параллельной работе может снизиться доступная мощность обоих направлений.

Трехходовой клапан: сценарий с переключением потока на бойлер

В приоритетной архитектуре трехходовой клапан переключает поток между отопительным контуром и змеевиком бойлера. Когда температура воды опускается ниже заданного контроллером уровня, датчик сообщает о потребности в нагреве. Автоматика переводит клапан в положение загрузки бака, запускает предусмотренный режим котла и направляет теплоноситель через теплообменник.

После достижения целевого состояния контроллер возвращает клапан в режим отопления. Такая логика позволяет сосредоточить доступную мощность на восстановлении горячей воды, но делает продолжительность цикла важной для комфорта в помещениях. Кратковременное переключение может компенсироваться тепловой инерцией здания. Если бак, змеевик и котел согласованы плохо, запрос ГВС способен удерживать систему в приоритетном режиме дольше ожидаемого.

При выборе решения нужно подтвердить, что автоматика котла поддерживает управление соответствующим приводом и работу с внешним бойлером. Сверяют электрическую схему привода, назначение клемм, требуемый датчик, направление потоков и поведение клапана при отключении питания.

Расположение встроенного насоса, клапана и алгоритм остановки отопительного контура зависят от оборудования. Внешне похожая обвязка не гарантирует одинакового результата: котел может получить команду на нагрев, но при неправильной организации потока циркуляция через змеевик окажется недостаточной.

Отдельный насос бойлера: сценарий с двумя управляемыми контурами

В насосной архитектуре отопительная ветвь и линия загрузки бойлера получают отдельные циркуляционные насосы. По запросу датчика автоматика включает насос змеевика. Насос отопления при этом может останавливаться, продолжать работу или подчиняться отдельному алгоритму контроллера.

При взаимной блокировке активным остается контур бойлера, а отопление ожидает завершения загрузки. При разрешенной параллельной работе оба контура используют расход и мощность котла. Тогда расчет должен показать, как распределяется теплоноситель и сохраняются ли необходимые режимы у змеевика и отопительных приборов.

Два насоса сами по себе не обеспечивают независимость контуров. Работа одного насоса может создавать нежелательный поток через соседнюю ветвь или направлять теплоноситель по пути с меньшим сопротивлением. Необходимость обратных клапанов, балансировки и гидравлической развязки определяют по принятой схеме и рабочим параметрам контуров.

Гидравлическое разделение применяют, когда источник тепла и потребительские ветви должны работать со своими расходами. Оно не создает дополнительной мощности: котел должен покрывать выбранный режим, а автоматика — согласованно управлять насосами. Сопоставляют рабочие точки насосов, сопротивление змеевика и трубопроводов, алгоритм приоритета, защиту от обратных потоков и реакцию системы на одновременные запросы.

Датчик бака и автоматика котла: таблица совместимости сигналов

Механически подключенный бак еще не становится управляемой частью котельной. Контроллеру нужен понятный сигнал о температуре или достижении заданного порога. Внешне похожие датчики и разъемы не гарантируют электрическую совместимость.

Кроме вида сигнала, устанавливают, поддерживает ли котел приоритет ГВС, каким исполнительным устройством способен управлять, допускает ли одновременную работу насосов и как завершает цикл. Цепочка должна быть согласована полностью: источник сигнала, вход котла, алгоритм контроллера и насос либо клапан.

Рециркуляция ГВС: комфорт без подмены гидравлического расчета

Рециркуляционный контур возвращает остывающую воду из удаленной части трассы к бойлеру. Благодаря движению по кольцу горячая вода быстрее появляется в дальней точке разбора. Этот эффект относится к распределению воды по дому и не увеличивает мощность котла или теплообменника.

Постоянно теплая трасса становится источником теплопотерь. Бойлер чаще получает запрос на восстановление температуры, а котел чаще запускает цикл загрузки. Масштаб потерь зависит от длины, температуры и теплоизоляции труб, условий прокладки и режима работы насоса. Поэтому рециркуляцию рассматривают вместе с трассой ГВС и сценарием потребления.

Для контура проверяют наличие и назначение рециркуляционного патрубка конкретного бака, рабочую точку насоса, балансировку ветвей и защиту от нежелательных потоков. Подключение возврата влияет на движение воды внутри бака и доступный запас, поэтому точку присоединения выбирают с учетом конструкции накопителя.

Расписание или управление по потребности позволяет не поддерживать циркуляцию в периоды, когда горячая вода не используется. Насос подбирают не только по диаметру присоединения: учитывают сопротивление кольца и требуемый расход. Теплоизоляцию труб при этом рассматривают как часть системы, влияющую на частоту повторного нагрева.

Термостатическое смешивание: как ограничивают температуру в точках разбора

Температура хранения в баке и температура воды, поступающей к пользователю, выполняют разные задачи. Термостатический смесительный клапан соединяет горячий поток из бойлера с холодной водой и поддерживает выбранный режим на выходе в пределах возможностей устройства.

Такой клапан не заменяет автоматику котла и датчик бака. Котел отвечает за восстановление запаса, а смесительное устройство — за подготовку потока для распределительной сети. При выборе сопоставляют диапазон настройки, пропускную способность при расчетном расходе, рабочие условия и схему обвязки.

Повышение температуры хранения может увеличить запас смешанной воды, поскольку к горячему потоку добавляется холодная вода. Одновременно меняются теплопотери и режим загрузки бака. Допустимые температуры определяют с учетом характеристик бойлера, клапана, котла и принятой системы ГВС.

Пропускную способность смесительного клапана сопоставляют с пиковым расходом точек разбора. Если одновременно работают несколько потребителей, недостаточная пропускная способность станет ограничением независимо от объема бака. Поэтому клапан включают в общий расчет ГВС, а его размещение согласуют с рециркуляцией и распределительной сетью.

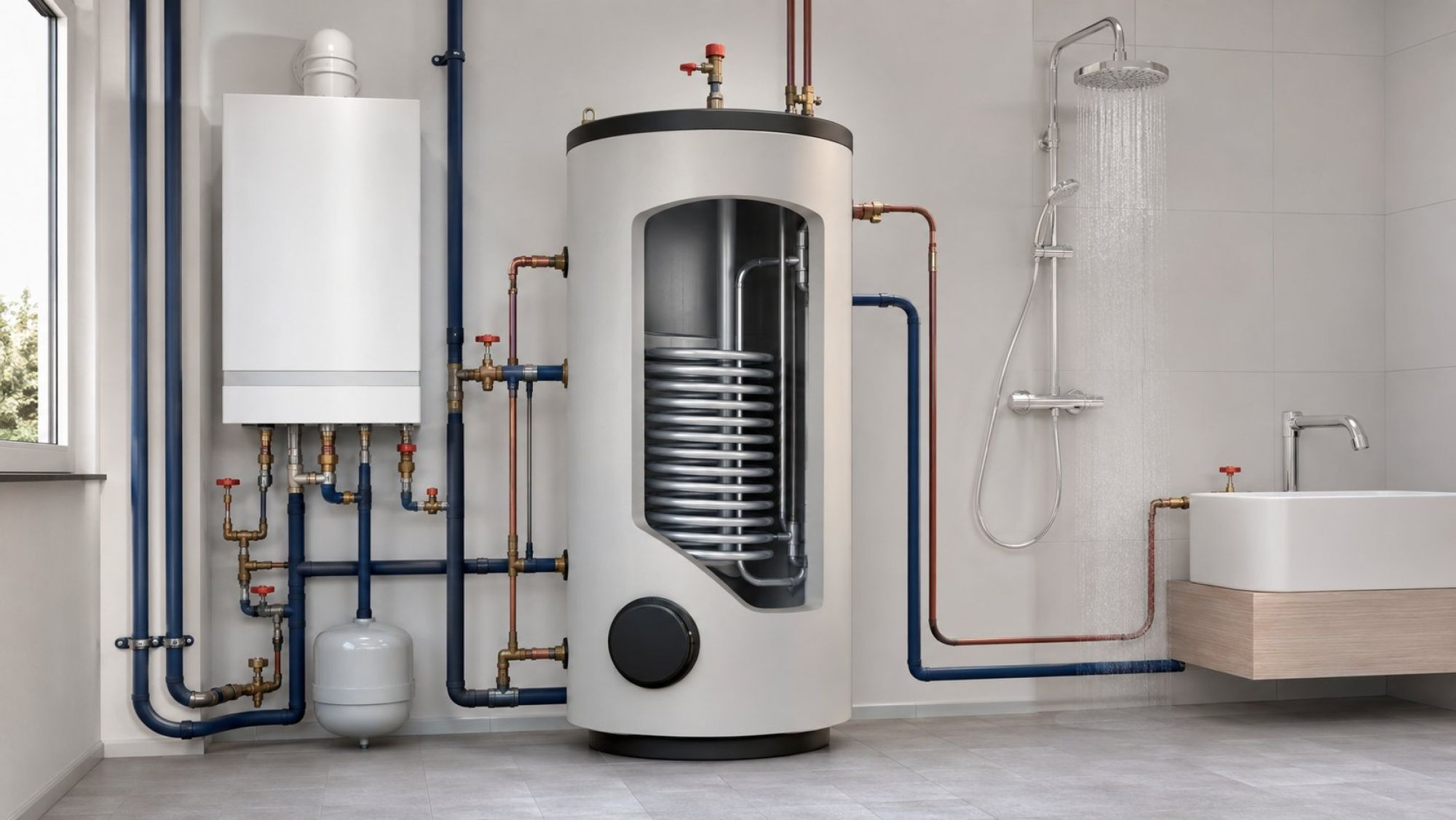

Карта исходных данных: котел, бак, теплообменник, автоматика и расход воды

Архитектуру выбирают после того, как параметры собраны в единую карту. Она показывает связи между источником тепла, накопителем, гидравликой, управлением и фактическим водоразбором.

• Котел. Точная модель, доступная мощность при работе с внешним бойлером, температурные режимы, встроенный насос, поддержка приоритета ГВС и предусмотренные варианты подключения.
• Бак. Объем, рабочие условия, конструкция и характеристики змеевика, сопротивление теплообменника, условия паспортного времени нагрева, патрубок рециркуляции и место установки датчика.
• Потребление воды. Количество и тип одновременно используемых точек, пиковый расход, характер водоразбора, приемлемое время восстановления запаса и удаленность потребителей.
• Гидравлика. Схема с трехходовым клапаном, отдельными насосами или разделением контуров, расчетные расходы, сопротивления, взаимное влияние ветвей и средства балансировки.
• Автоматика. Тип датчика или контакта, назначение клемм, поддерживаемые клапаны и насосы, логика приоритета, взаимные блокировки и поведение при потере сигнала.
• Дополнительные контуры. Наличие рециркуляции, ее режим и теплопотери, параметры смесительного клапана, расширение воды и защита контуров от избыточного давления.

Заполненная карта выявляет основное ограничение системы. Большой бак может медленно восстанавливать запас при недостаточной полезной мощности. Мощный котел не реализует свои возможности, если змеевик передает меньше тепла или через него не обеспечен необходимый расход. Гидравлически согласованные компоненты также не образуют управляемую систему, если контроллер не распознает сигнал датчика или не поддерживает выбранный привод.

Перед монтажом между собой согласуют пиковый водоразбор, тепловую нагрузку, время восстановления, расходы теплоносителя и теплопотери. Сводный результат позволяет выбрать архитектуру для конкретной котельной: переключение потока трехходовым клапаном, два управляемых насоса или гидравлическое разделение контуров.
