Надежная установка начинается не с распаковки техники, а с согласованной карты коммуникаций, построенной по установочным схемам выбранных моделей до заказа мебели. Если электрик, сантехник и проектировщик гарнитура работают только со своими чертежами, розетка может оказаться за духовкой, кран — за посудомоечной машиной, а воздуховод — на пути крепления верхнего шкафа.

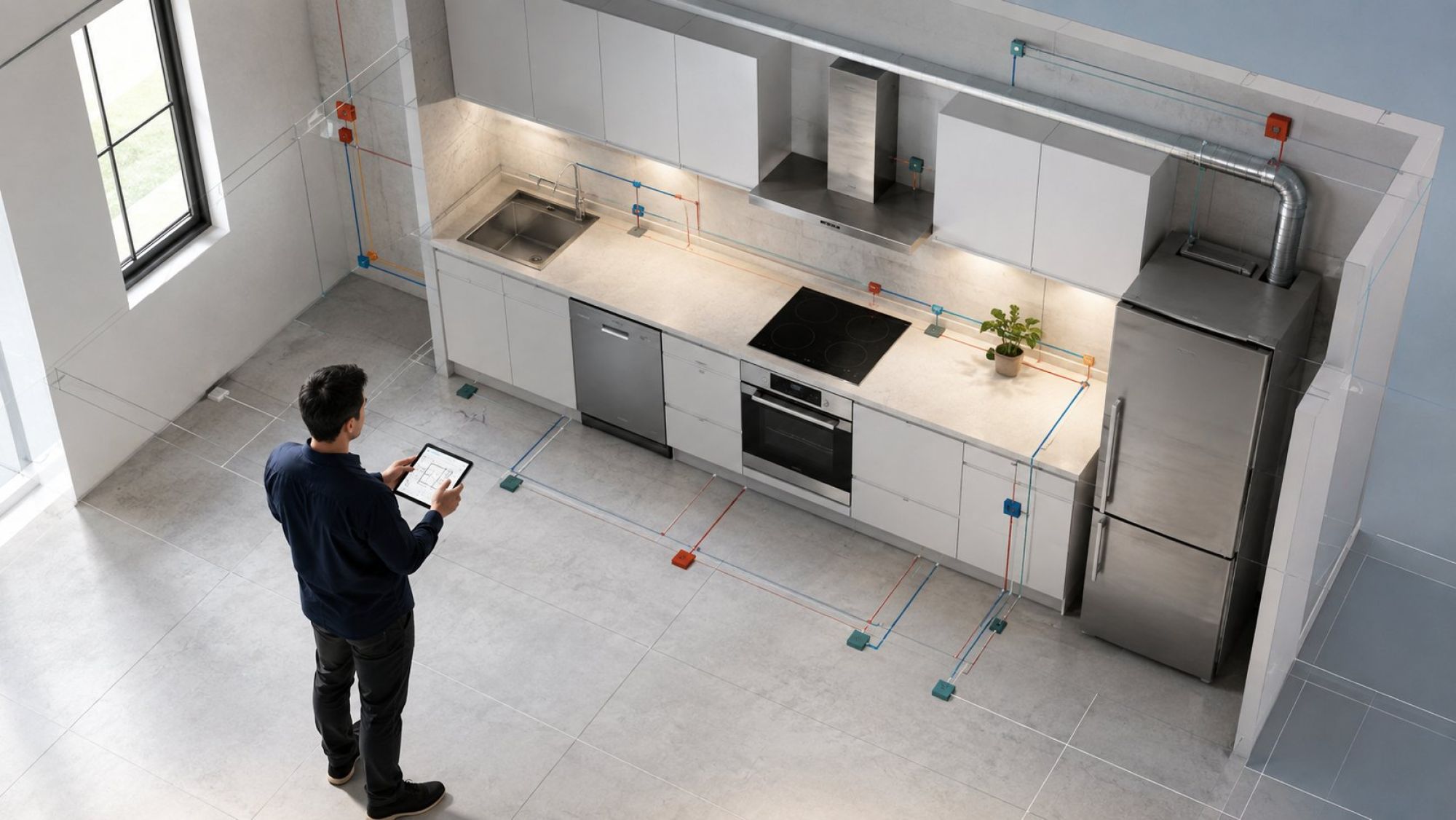

Кухню удобнее рассматривать как координатную схему. На ней у каждого прибора есть корпус, дверца или фасад, зона вентиляции, точка подключения и маршрут кабеля, шланга либо воздуховода. Задача проекта — не просто разместить эти элементы, а сохранить к ним предусмотренный доступ после сборки гарнитура.

Модели техники до проекта гарнитура: какие установочные чертежи собрать

Записи «холодильник», «духовка» и «посудомоечная машина» недостаточно. Даже приборы одной категории различаются размерами, способом подключения и требованиями к окружающему пространству. Поэтому исходным документом должна стать спецификация с производителем, полным артикулом и установочной схемой каждой модели.

Для встраиваемого прибора нужны не только внешние габариты. Проектировщику мебели следует передать размеры корпуса и требуемой ниши, расположение креплений, направление открывания, траекторию дверцы, выступающие детали и обозначенные изготовителем вентиляционные зоны. Отдельно отмечают пространство, которое нельзя занимать задней стенкой, ящиком, цоколем или мебельной фурнитурой.

Направление открывания особенно важно для холодильника, посудомоечной машины и техники, расположенной у стены или в углу. На плане следует проверить, позволяет ли соседний фасад полностью открыть дверцу и вынуть внутренние элементы, если это предусмотрено обычным обслуживанием. Формального совпадения ширины прибора и секции для этого недостаточно.

Для каждой модели в спецификацию переносят:

• габариты корпуса и размеры монтажной зоны из установочного чертежа;
• направление и пространство открывания дверцы или фасада;
• места забора и выхода воздуха, а также необходимые зазоры;
• номинальную мощность, напряжение, тип подключения, наличие вилки и длину штатного кабеля;
• для посудомоечной машины — длину заливного и сливного шлангов, допустимый маршрут и параметры подключения слива;
• для вытяжки — размер выходного патрубка и доступные режимы работы.

Характеристики берут из паспорта и инструкции именно выбранной модификации. Карточка товара может не содержать монтажных размеров, а схема похожей модели не подтверждает совместимость. Если техника еще не выбрана, проект остается предварительным: размеры секций и координаты коммуникаций нельзя считать окончательными.

Розетки для холодильника, духовки, варочной панели и посудомоечной машины

Электрическую часть начинают с ведомости нагрузок. Напротив каждого артикула записывают номинальную мощность по паспорту или шильдику, способ подключения и требования изготовителя к линии и защите. Затем эти сведения сопоставляет с проектом электроснабжения специалист, отвечающий за электромонтаж.

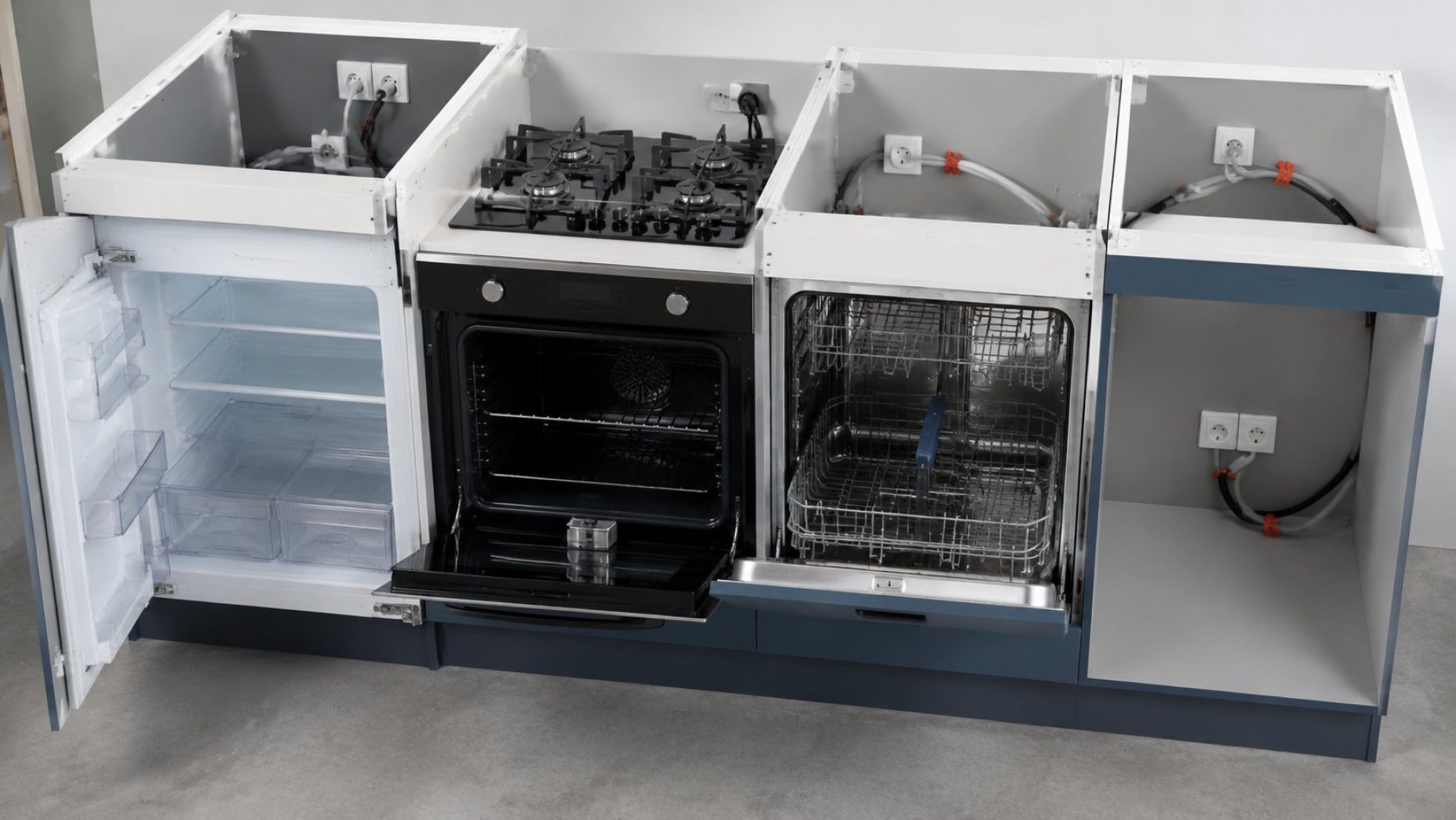

Одинаковая схема не подходит автоматически всем приборам. Холодильник с заводской вилкой, духовой шкаф, варочная панель и посудомоечная машина могут требовать разных решений. Отдельную линию или стационарное подключение предусматривают там, где это следует из документации модели и электрического проекта помещения, а не только из бытового обозначения прибора как «мощного».

Координата точки питания зависит от геометрии секции. Розетка или место стационарного подключения не должны занимать пространство, необходимое корпусу, вентиляции и монтажным зазорам. Нельзя размещать точку там, где после установки на нее будет давить задняя часть прибора, вилка или кабель. Для духовки и варочной панели дополнительно сверяют, не попадает ли соединение в обозначенную изготовителем нагреваемую зону.

Доступность означает не видимость розетки снаружи, а возможность добраться до нее способом, предусмотренным проектом, без демонтажа самого прибора. Такой доступ иногда организуют через соседнюю секцию, съемную панель или другую свободную область гарнитура. Конкретное решение проверяют по установочной схеме: соседний шкаф может быть занят ящиками, сифоном или системой сортировки отходов.

На электрическом плане полезно разделить три объекта:

1. точную координату розетки либо места подключения;
2. маршрут штатного кабеля от прибора без пережатия мебелью;
3. зону доступа, которую нельзя закрывать несъемной деталью гарнитура.

Удлинитель не следует закладывать как универсальный способ компенсировать ошибку в координатах. Если штатный кабель не достигает точки, нужно повторно сверить проект с инструкцией модели и выбрать допустимое решение до изготовления мебели. Монтаж силовых линий, работы в электрощите и стационарное подключение техники относятся к электрической части проекта и не должны превращаться в импровизацию сборщика кухни.

Вывод воды и слив посудомоечной машины: длина шлангов и высота петли

Для посудомоечной машины важна не только близость мойки. Необходимо проверить весь путь от точек подключения до мест входа шлангов в корпус. Прямое расстояние на фасадном плане не учитывает боковины шкафов, цоколь, задние стенки, выдвижные системы и повороты трассы.

В карточку модели переносят длину штатного заливного шланга и длину сливного шланга. Затем на проекте измеряют реальный маршрут с учетом проходов через мебель. Шланги не должны натягиваться по кратчайшей диагонали, зажиматься корпусом или проходить там, где их повредит ящик либо крепеж. Возможность удлинения проверяют по руководству конкретной машины; считать наращивание заранее допустимым нельзя.

Для слива фиксируют указанную изготовителем допустимую высоту подключения и схему прокладки сливного шланга. Если руководство требует определенного подъема или петли, ее показывают на чертеже как часть маршрута, а не оставляют на усмотрение установщика. Координаты выпуска и мебельных отверстий должны позволять выполнить эту схему без заломов и передавливания.

Запорный кран размещают так, чтобы он оставался доступным после установки машины. Точка непосредственно за корпусом может выглядеть компактно на чертеже, но доступ к ней потребует выдвинуть прибор. Практичность соседней секции также нужно проверять: после установки мойки, сифона, фильтра и выдвижных элементов свободное место может исчезнуть.

На сантехническом фрагменте координатного листа отмечают:

• место подачи воды и положение запорного крана;
• точку подключения к канализации;
• реальный маршрут обоих штатных шлангов;
• высоту и форму сливной петли по руководству модели;
• проходы в мебельных перегородках;
• зону доступа к крану и соединениям.

Такой фрагмент должен быть согласован с проектом гарнитура до его производства. Иначе отверстие для шлангов может совпасть с направляющей ящика, а удобная на строительном плане точка окажется закрыта готовым корпусом.

Воздуховод вытяжки: диаметр, число поворотов и обратный клапан

Вытяжку нельзя обозначить на мебельном проекте только прямоугольником над варочной поверхностью. Если выбран режим отвода воздуха, необходимо показать выходной патрубок, всю трассу воздуховода и место ее сопряжения с предусмотренным вентиляционным решением помещения.

Первый параметр берут из инструкции выбранной вытяжки — диаметр или размеры выходного патрубка. Под него проектируют проходы в шкафах и декоративных элементах. Самовольное уменьшение сечения ради экономии места нельзя считать нейтральным: изменение геометрии и маршрута влияет на сопротивление воздушному потоку.

Длина трассы и каждый поворот должны быть видны на чертеже. Длинный маршрут и резкие изменения направления создают дополнительное сопротивление, поэтому фактическая работа вытяжки зависит не только от характеристики самого прибора. Проектировщику следует проверить, не заставляют ли полки, карнизы или крепления шкафов делать лишние обходы.

Положение обратного клапана и допустимость его применения уточняют по инструкции вытяжки и проекту вентиляции. На плане отмечают сам элемент, направление потока и доступ к соединению. Если клапан или участок воздуховода полностью зашить несъемной панелью, осмотр соединения после сборки станет невозможен.

Режим отвода и рециркуляция требуют разных проектных решений. При отводе воздух проходит по воздуховоду за пределы корпуса вытяжки. В рециркуляционном режиме воздух возвращается в помещение после прохождения через предусмотренные моделью фильтры; для него важны выходные отверстия и доступ к фильтрам. Наличие рециркуляции у одной модели не означает, что воздуховод можно исключить у другой без сверки с документацией.

Изменение существующего вентиляционного канала или выбор способа присоединения нельзя решать только мебельным чертежом. Эти действия сверяют с действующей схемой вентиляции помещения и официальными требованиями, а в комплект проекта гарнитура передают уже согласованные координаты и размеры трассы.

Холодильник рядом с духовкой и радиатором: тепловые зоны и зазоры

Соседство холодильника с духовкой или радиатором нужно оценивать не по одному расстоянию между фасадами. Значение имеют конструкция конкретных приборов, расположение их нагреваемых поверхностей, вентиляционных отверстий и требования к установочным зазорам.

Минимальные зазоры берут из паспорта выбранного холодильника и установочной схемы духовки. Их нельзя заменять универсальной цифрой: у отдельно стоящих и встраиваемых моделей различаются корпус, направление воздушного потока и мебельное окружение. Если в документации показаны свободные зоны сверху, снизу, сзади или по бокам, эти зоны должны быть отражены в проекте секции.

Особое внимание уделяют вентиляционным отверстиям холодильника. Цоколь, сплошная задняя стенка, полка или декоративная панель не должны перекрывать предусмотренный изготовителем путь воздуха. Для встраиваемой модели проверяют всю вентиляционную схему ниши, а не только зазор вокруг видимой части фасада.

Расположение духовки рядом с холодильником сверяют одновременно по двум руководствам. Мебельная перегородка должна соответствовать установочным схемам обоих приборов, а розетки и кабели не должны попадать в занятое или нагреваемое пространство. Если совместимость выбранной компоновки не подтверждается документами, безопаснее изменить планировку до производства гарнитура, а не рассчитывать на последующую доработку секций.

Радиатор также наносят на обмерный план с его фактическими размерами и положением относительно холодильника. На проекте проверяют не только боковое расстояние, но и открывание дверцы, доступ к вентиляционным зонам и возможность установить прибор в соответствии с паспортом. Так источник тепла становится полноценным ограничением планировки, а не деталью, которую обнаруживают при доставке техники.

Координатный лист кухни: как свести мебель, коммуникации и доступ

Итогом проектирования должен быть единый координатный лист, которым пользуются мебельщик, электрик, сантехник и установщик техники. Основой служат обмерный план помещения, финальная спецификация приборов и проект гарнитура с размерами секций.

Все координаты задают от одних и тех же базовых поверхностей: чистовых стен и чистового пола. Это важно зафиксировать прямо на листе, поскольку размеры от черновой стены перестают совпадать после отделки. Для каждой точки указывают горизонтальную и вертикальную привязку, а также секцию гарнитура, внутри которой она должна находиться.

Каждую розетку, точку воды, слив и участок воздуховода связывают с полным артикулом прибора. Обозначение «для ПММ» не защищает от замены модели с другой длиной шланга или иной схемой подключения. Если артикул меняется, соответствующую строку и координаты необходимо проверить заново.

Удобно вести лист по приборам. Для каждого объекта последовательно указывают:

1. артикул и ссылку на применяемую установочную схему в комплекте проектной документации;
2. размеры корпуса, монтажной зоны и направление открывания;
3. координаты электрической, водяной, сливной или вентиляционной точки;
4. маршрут кабеля, шлангов либо воздуховода;
5. место доступа к розетке, крану, фильтру и соединениям;
6. мебельные детали, которые должны оставаться съемными или свободными;
7. исполнителя, отвечающего за проверку конкретного узла.

После сведения данных проводят проверку пересечений. Контур прибора накладывают на точки коммуникаций, затем добавляют дверцы, ящики, крепления, цоколь, задние стенки и вентиляционные зоны. Отдельно прослеживают каждый маршрут: наличие точки рядом еще не означает, что кабель или шланг пройдет к ней без натяжения и конфликта с мебелью.

Перед заказом гарнитура координатный лист сопоставляют с финальной спецификацией техники. Перед монтажом коммуникаций проверяют готовые размеры помещения от чистовых поверхностей. Перед установкой приборов сверяют фактические артикулы с проектом. Такая последовательность превращает набор разрозненных чертежей в одну карту, где заранее видны корпус техники, путь подключения и доступ к обслуживаемым элементам.

Для профессиональной установки бытовой техники до выезда специалисту передают артикулы и инструкции выбранных моделей, проект гарнитура и карту коммуникаций. До подключения специалист проверяет, соответствуют ли готовые точки требованиям выбранной техники и согласованному координатному листу.
