Установка кнопки инсталляции: совместимость панели и тяг

Установка кнопки инсталляции: совместимость панели, рамки и тяг

Клавиша смыва выглядит как декоративная деталь, но работает как интерфейс между человеком и механизмом скрытого бачка. Поэтому выбрать панель только по цвету, размеру или расположению клавиш нельзя. Даже внешне похожие изделия могут отличаться несущей рамкой, точками фиксации и способом передачи нажатия.

Установка инсталляции не заканчивается облицовкой короба и навешиванием унитаза. После отделки необходимо связать панель с механизмом бачка так, чтобы обе клавиши нажимались независимо, возвращались без задержки и не удерживали сливной клапан в открытом положении. Для этого должны совпасть серия бачка, конструкция ревизионного окна, тип привода и монтажная глубина.

Бачок, ревизионное окно и панель: какие детали образуют узел смыва

За видимой панелью находится не одна кнопка, а сборный узел. Его основанием служит ревизионное окно бачка. Во время облицовки окно защищает монтажный короб: он обозначает рабочий проем, не позволяет отделочным материалам перекрыть доступ к внутренним деталям и формирует границы выреза. После завершения отделки выступающую часть короба обрабатывают способом, предусмотренным для конкретной системы.

В проеме устанавливается несущая рамка панели. Она удерживает декоративную часть в заданном положении относительно готовой стены и одновременно задает положение приводных деталей. Панель не должна опираться краями на плитку или стягиваться креплениями так, чтобы выгибаться. Ее рабочая геометрия определяется рамкой и штатными фиксаторами.

Большая и малая клавиши передают два отдельных управляющих воздействия. За ними могут находиться жесткие толкатели, тросовый механизм или пневматические элементы. Нажатие должно дойти до соответствующей части сливного механизма, а после отпускания все детали должны вернуться в исходное положение. Декоративная панель другого типа может физически закрыть окно, но не соединиться с этим передающим механизмом.

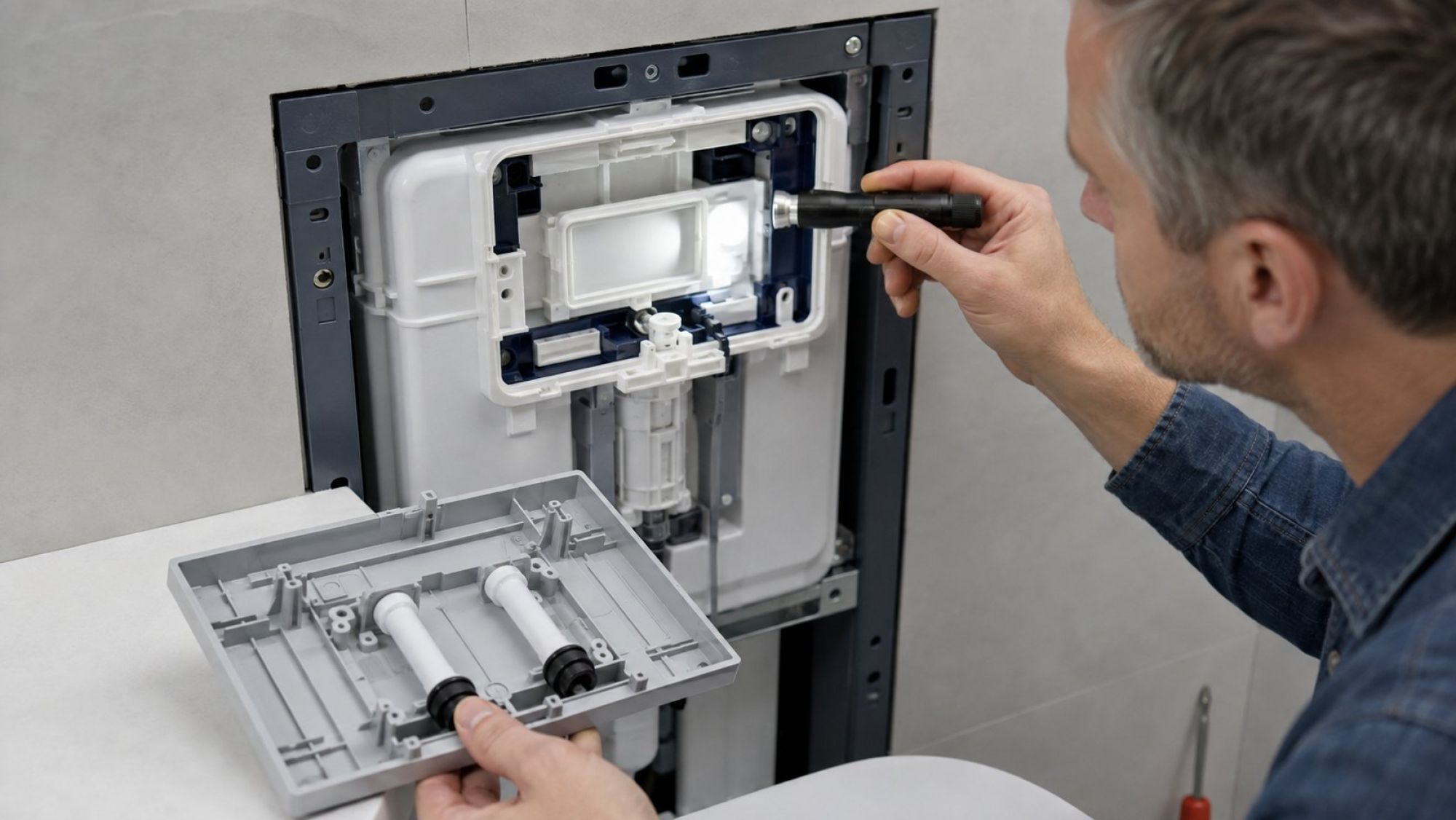

Ревизионное окно служит также сервисным доступом к внутренней арматуре. Через него снимают элементы привода и получают доступ к запорному вентилю, если такое расположение предусмотрено конструкцией бачка. Размер окна и последовательность извлечения деталей зависят от серии, поэтому панель нельзя оценивать отдельно от монтажного короба и внутренней компоновки.

• Монтажный короб сохраняет форму и границы ревизионного проема во время отделки.
• Несущая рамка связывает панель с готовой стеной и задает положение привода.
• Клавиши формируют отдельные команды малого и полного смыва.
• Передающий механизм переносит нажатие на сливную арматуру бачка.
• Ревизионный проем обеспечивает доступ к обслуживаемым деталям и запорному вентилю.

Маркировка бачка и серия клавиши: как подтвердить совместимость

Надежная проверка начинается не с фотографии панели, а с идентификации скрытого бачка. Нужно определить производителя, модель или серию и, когда это возможно, поколение системы. Маркировка может находиться на доступной через ревизионное окно детали, защитном коробе, раме либо в документах, оставшихся после монтажа. Одного названия бренда недостаточно: внутри ассортимента одного производителя могут существовать несовместимые линейки.

Затем находят точный артикул панели. Совпадение наружных размеров и похожая форма клавиш не подтверждают совместимость. Важны геометрия обратной стороны, точки крепления, ориентация рамки и тип привода. Проверять пару следует по актуальному каталогу или таблице совместимости производителя: в ней бачок или серия должны быть прямо сопоставлены с конкретным артикулом клавиши.

Если обозначение бачка читается не полностью, полезно последовательно сверить форму ревизионного окна, штатную рамку и устройство привода. Однако такая сверка помогает только восстановить маркировку, а не заменить официальное подтверждение. Покупать панель по принципу «подходит по виду» рискованно: несовпадение может обнаружиться уже после распаковки, когда рамка не фиксируется или клавиши не достигают механизма.

Следует учитывать поколение продукции и рынок поставки. Одинаковое коммерческое название не всегда означает одинаковую комплектацию во всех сериях и странах. Артикул может включать обозначение исполнения, материала или версии привода. Поэтому проверяют всю маркировку, а не только первые знакомые символы.

1. Зафиксировать обозначения бачка, рамы и доступных деталей ревизионного окна.
2. Определить полный артикул выбранной панели, включая исполнение.
3. Найти прямое указание на совместимость в каталоге производителя.
4. Сверить тип привода и состав необходимых монтажных деталей.
5. Проверить, относится ли документация к нужному поколению и рынку поставки.

Механические тяги, тросы и пневмопривод: три способа передачи нажатия

Тип привода определяет, каким образом движение клавиши достигает сливного клапана. Он влияет на конструкцию обратной стороны панели, порядок соединения деталей и требуемое положение рамки. Панель с одним способом передачи нажатия нельзя считать заменой панели с другим, даже если обе предназначены для двухрежимного смыва.

Жесткие толкатели передают движение непосредственно. После установки рамки каждый толкатель располагается напротив своей точки на механизме. Здесь важны длина, положение и свободный ход. Слишком длинная деталь может постоянно поджимать механизм, а слишком короткая — не передавать полный ход клавиши. Менять длину произвольно нельзя: способ измерения и регулировки должен соответствовать инструкции серии.

Гибкие тросы позволяют передать движение по менее прямой траектории. Но гибкость не делает такой привод универсальным. Трос должен иметь штатные наконечники, подходящие точки соединения и допустимое положение без заломов или натяжения. Если оболочка закреплена неправильно, часть хода клавиши будет расходоваться до того, как команда дойдет до сливного механизма.

Пневматические шланги передают управляющее воздействие через пневматический узел. Для такой панели нужны соответствующие исполнительные элементы и предусмотренные производителем соединения. Шланги подключают к назначенным каналам и укладывают так, чтобы их не пережимала рамка. Механические толкатели нельзя добавить к пневматической панели как простой переходник: это разные системы управления.

Характер нажатия также зависит от привода. У жесткого механизма усилие и ход непосредственно связаны с положением толкателя. У тросового важны соединения и прокладка троса. У пневматического — правильность подключения и состояние шлангов. Поэтому тугое или неполное нажатие оценивают с учетом всей цепочки, а не только лицевой клавиши.

Толщина плитки и глубина рамки: где возникает нехватка хода

Все настройки панели отсчитываются от лицевой плоскости готовой стены. Черновая обшивка не дает окончательной точки отсчета: плитка, клеевой слой или другая отделка изменяют расстояние от поверхности до механизма бачка. Если рамку и привод подготовили до облицовки без учета этой глубины, после установки панели клавиша может не доставать до механизма либо поджимать его уже в состоянии покоя.

Монтажная рамка должна находиться в предусмотренном для системы диапазоне регулировки. Ее лицевая часть ориентируется относительно готовой поверхности так, как показано в инструкции конкретной серии. Чрезмерно утопленная рамка увеличивает расстояние до клавиш, а выступающая мешает панели прилегать к стене. Компенсировать неправильное положение сильным затягиванием креплений нельзя: панель может выгнуться и начать заедать.

Длина жестких тяг или толкателей связана с фактическим расстоянием между клавишей и механизмом. Перед окончательной фиксацией нужно выполнить предусмотренное производителем измерение или настройку. Если инструкция допускает подрезку либо перестановку регулируемой детали, операцию выполняют только после определения требуемого положения. Укорачивание на глаз может лишить механизм необходимого хода.

На работу влияет и форма выреза в облицовке. Неровная кромка, остатки клея или слишком узкий проем способны сдвинуть рамку в сторону. В результате панель формально устанавливается, но одна клавиша оказывается ближе к механизму, чем другая. Такой перекос проявляется разным усилием, трением о корпус или неполным возвратом.

• Сначала определяют реальную плоскость готовой стены.
• Затем проверяют положение монтажной рамки относительно этой плоскости.
• После этого регулируют тяги, толкатели, тросы или пневматические соединения по инструкции серии.
• Перед установкой панели убеждаются, что кромки облицовки не давят на рамку.

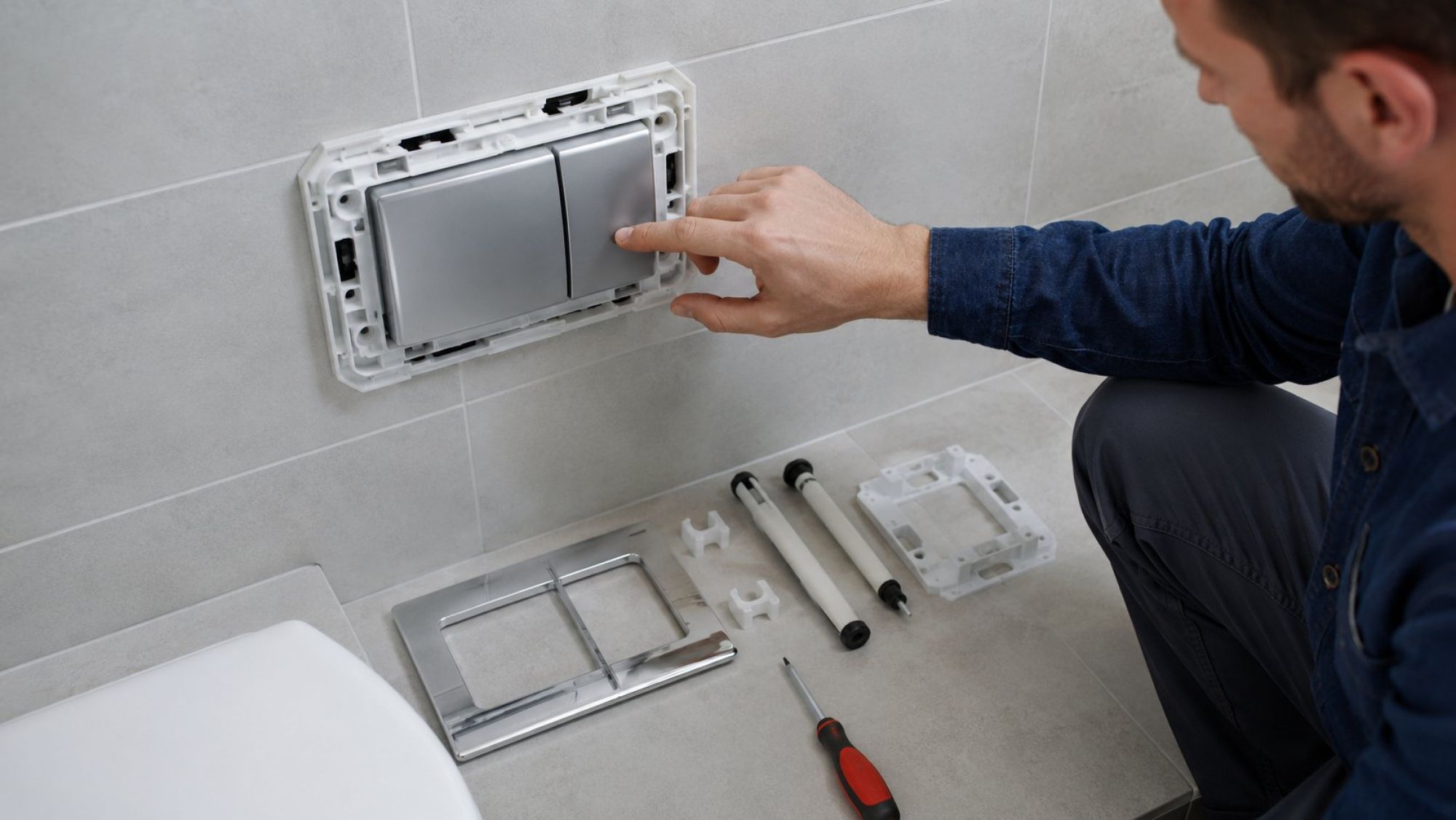

Настройка малого и полного смыва: ход каждой клавиши без заедания

После сборки проверяют не только сам факт слива, но и работу каждой клавиши отдельно. В исходном положении они должны быть свободны от постоянного давления на механизм. При нажатии команда передается на нужный режим, а после отпускания клавиша и привод возвращаются без задержки. Если панель остается под нагрузкой, сливной клапан может не завершить рабочий цикл.

Сначала нажимают клавишу малого смыва и наблюдают за ее ходом и возвратом. Затем отдельно проверяют полный смыв. Нажатие одной клавиши не должно заставлять вторую заметно двигаться или запускать оба режима одновременно. Если режимы смешиваются, проверяют соответствие деталей привода, точки их подключения, положение рамки и отсутствие перекоса панели.

Рабочий зазор нужен для того, чтобы механизм не был нажат в покое, но при этом получал достаточный ход после нажатия. Универсального значения для всех бачков нет. Его задают конструкция конкретной серии и способ регулировки, указанный производителем. Ориентироваться только на субъективную мягкость кнопки нельзя: слишком свободная клавиша может не завершать команду, а слишком короткий свободный ход — постоянно нагружать привод.

Объем малого и полного смыва определяется настройками внутренней арматуры бачка, а не размером клавиш на панели. После проверки механического срабатывания настройки сверяют с паспортом бачка. Панель должна лишь корректно выбирать предусмотренный режим; она не превращает однорежимный механизм в двухрежимный и не задает объем самостоятельно.

1. Проверить исходное положение обеих клавиш без нажатия.
2. Выполнить малый смыв и дождаться полного возврата клавиши.
3. Отдельно выполнить полный смыв.
4. Убедиться, что режимы не запускаются одновременно.
5. Сверить работу сливной арматуры с настройками, предусмотренными паспортом бачка.

Панель выступает, западает или нажимается туго: матрица признаков узла

Поведение панели помогает определить зону проверки, но не доказывает единственную причину. Один и тот же признак может появиться из-за рамки, привода или монтажной глубины. Поэтому узел оценивают последовательно, не переходя сразу к регулировке скрытой арматуры.

• Панель заметно выступает над плиткой. Проверяют положение несущей рамки, ее крепления и отсутствие упора в монтажный короб или кромки отделки. Также сверяют, подходит ли сама рамка к выбранной панели.
• Панель или одна клавиша западает. Осматривают точки фиксации, свободный возврат клавиши и положение приводной детали. Причиной может быть постоянный преднатяг, трение о корпус или перекос.
• Одна клавиша не возвращается. Сначала снимают нагрузку с панели и сравнивают движение обеих клавиш. Затем проверяют соответствующую тягу, трос либо пневматическое соединение и убеждаются, что соседняя деталь не мешает ходу.
• Оба режима срабатывают одновременно. Сверяют назначение приводных элементов и точки подключения. У жестких толкателей оценивают их положение и длину, у тросового или пневматического привода — правильность соединения с каналами управления.
• Для нажатия требуется заметное усилие. Проверяют рамку на перекос, панель на контакт с плиткой, а привод — на неправильную регулировку. Тугой ход нельзя автоматически объяснять только слишком длинными тягами.
• Панель качается или щелкает краями. Проверяют, вошли ли штатные фиксаторы в свои точки и не заменяет ли случайный упор в облицовку нормальное крепление.

Полезно сравнить работу узла с установленной декоративной панелью и после ее снятия, если инструкция разрешает такую проверку. Когда механизм без панели движется свободно, внимание переносят на рамку, фиксаторы и сопряжение клавиш с приводом. Если сопротивление сохраняется, проверяют передающий механизм. Это разделяет зоны поиска без разборки скрытой рамы.

Снятие панели без повреждения плитки: направление движения и точки фиксации

Способ демонтажа определяется конструкцией конкретной панели. Одни изделия сначала сдвигают в заданном направлении, а затем отводят от стены. Другие удерживаются защелками и снимаются после освобождения определенных точек. Внешний вид не позволяет надежно угадать схему: направление движения и расположение фиксаторов нужно сверять с инструкцией модели.

Перед началом важно понять, где панель должна двигаться, а где остается неподвижной несущая рамка. Усилие прикладывают к предусмотренным зонам и распределяют равномерно. Рывок за один угол способен перекосить панель, перегрузить защелку или прижать противоположный край к плитке. Если деталь не движется ожидаемым способом, давление не увеличивают, а повторно проверяют схему фиксации.

Кромки плитки особенно уязвимы рядом с узким ревизионным проемом. Панель не следует поддевать металлическим предметом без прямого указания производителя. Такой инструмент может оставить скол, поцарапать покрытие или повредить скрытый фиксатор. Если инструкция предусматривает вспомогательное приспособление, используют его форму и точки приложения усилия.

После снятия декоративной части открывается несущая рамка, а после предусмотренного разъединения привода — ревизионное окно. Тяги, тросы или шланги отсоединяют в установленной для серии последовательности, запоминая их назначение. Перед обратной сборкой проверяют, что соединения не перепутаны, рамка не перекошена, а проводящие элементы не попадают под защелки.

Финальную установку выполняют в обратном порядке только тогда, когда это прямо следует из схемы модели. У сдвижной панели сначала совмещают направляющие и затем фиксируют ее рабочим движением. У защелкивающейся — совмещают предусмотренные точки и равномерно защелкивают корпус. После фиксации снова отдельно проверяют малый и полный смыв, свободный возврат клавиш и отсутствие контакта панели с кромками облицовки.
