Установка кондиционера своими руками: где понадобятся вакуумный насос, манометры и высотная страховка

Настенная сплит-система выглядит как комплект из двух блоков, кронштейнов, кабеля и трубок. Поэтому монтаж легко принять за обычную сборку: закрепить оборудование, соединить коммуникации и включить питание. В действительности модель и место размещения определяют не только объем работ, но и перечень контролируемых параметров. Нужно учитывать несущую способность крепления, герметичность холодильного контура, отсутствие в нем воздуха и влаги, электрическую схему и безопасность доступа к фасаду.

Именно здесь проходит граница между бытовым инструментом и профессиональным оснащением. Дрель позволяет сделать отверстие, но не подтверждает надежность крепежной точки. Труборез отделяет участок трубы, но сам по себе не обеспечивает герметичную вальцовку. Работающий компрессор не доказывает, что контур правильно подготовлен, а прохладная трубка не заменяет измерение давления. Поэтому установка кондиционеров требует оценки каждой технологической зоны еще до покупки инструмента и начала монтажа.

Кронштейны и наружный блок: нагрузка на стену и риск падения

Исходный параметр для выбора кронштейнов и крепежа — масса наружного блока конкретной модели. Ее берут из официального паспорта, а не определяют по размеру корпуса или фотографии в каталоге. При этом знать массу недостаточно: крепежная система должна быть рассчитана на соответствующую нагрузку и применима к тому основанию, на котором планируется монтаж.

Полнотелая стена и многослойный фасад — разные монтажные ситуации. В первом случае крепеж работает в плотном основании, если оно находится в исправном состоянии и правильно определено. Во втором на пути к несущей части могут находиться отделочный слой, утеплитель, облицовка и пустоты. Наружная поверхность такого фасада не обязательно способна воспринимать нагрузку от блока. Способ крепления нельзя выбирать только по диаметру имеющегося сверла или по тому, какой анкер оказался под рукой: применимость и допустимые нагрузки проверяют по документации изготовителя крепежной системы.

Нужно оценивать не одну деталь, а всю цепочку: основание, крепежные точки, кронштейны и присоединение блока к ним. Разрушение любого звена означает потерю устойчивости оборудования. Последствием может стать не только повреждение кондиционера и фасада, но и падение блока или инструмента в зону под местом работ. Поэтому доступ к точкам крепления и возможность безопасно удерживать наружный блок — отдельные условия монтажа, а не второстепенное удобство.

Рекламное обозначение производительности сплит-системы не отвечает на вопросы о массе наружного модуля и устройстве стены. До начала работ нужны паспорт выбранной модели, сведения о фасаде и техническая документация на крепеж. Если хотя бы один из этих элементов неизвестен, подтвердить надежность несущего узла невозможно.

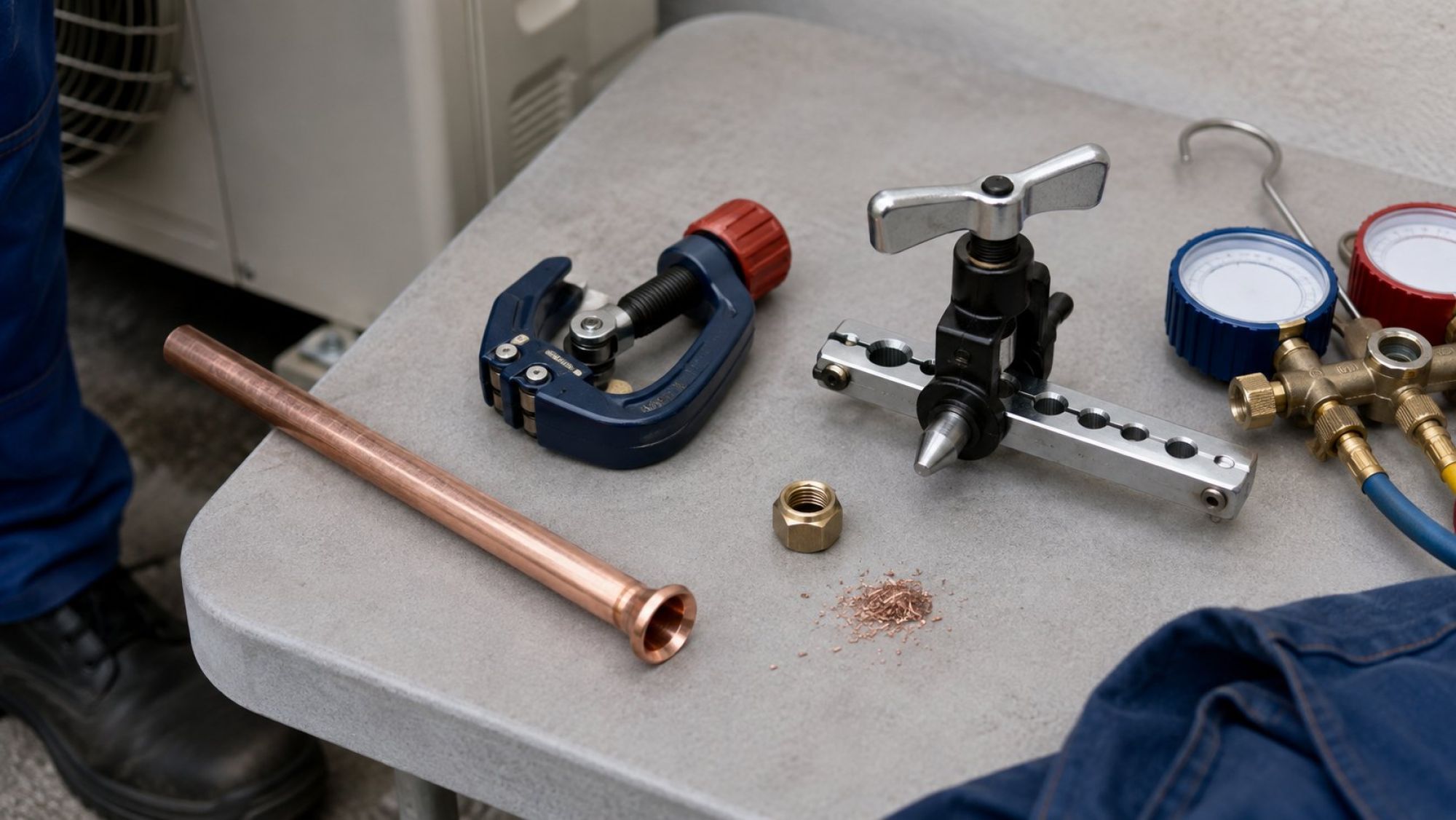

Медная трасса: резка, вальцовка и герметичность соединений

Медные трубы связывают блоки и образуют часть закрытого холодильного контура. Поэтому их обработка влияет не на внешний вид монтажа, а на способность соединений сохранять герметичность. Труба должна соответствовать требованиям монтажной инструкции выбранной модели, включая предусмотренные изготовителем размеры и ограничения трассы.

После резки формируется кромка, с которой затем работает вальцовочный инструмент. Если край смят, перекошен или имеет дефекты, сформированная поверхность может прилегать к ответной части соединения неравномерно. Простое увеличение усилия при сборке не превращает поврежденную кромку в качественную: состояние трубы и геометрия вальцовки остаются самостоятельными параметрами.

Для работы с трассой применяют предназначенные для медных труб инструменты. Однако наличие трубореза и вальцовки еще не подтверждает результат. Важны совместимость оснастки с трубой, исправность инструмента и соответствие соединения документации системы. Универсального значения усилия или момента затяжки для всех кондиционеров нет: такие параметры можно брать только из официальной инструкции конкретного оборудования.

После сборки герметичность контролируют как отдельную профессиональную операцию. Визуально ровная гайка и аккуратно уложенная изоляция не показывают, сохраняет ли контур требуемое состояние. Без контроля небольшой дефект может остаться скрытым, потому что его нельзя надежно определить по внешнему виду соединения или по первым минутам работы кондиционера.

Вакуумный насос: зачем из контура удаляют воздух и влагу

До соединения блоков трубы заполнены обычным воздухом. Вместе с ним в трассе присутствует водяной пар. Для закрытого холодильного контура это посторонние среды: штатный рабочий процесс рассчитан на предусмотренный моделью хладагент, а не на произвольную смесь с воздухом и влагой.

Вакуумный насос нужен для подготовки собранного контура перед его штатным вводом в работу. Он создает условия, при которых из трассы удаляются воздух и водяной пар. Это не декоративный этап и не способ проверить, включается ли компрессор. Насос работает с состоянием внутреннего объема, которое невозможно оценить, рассматривая трубы снаружи.

Сам факт гудения насоса ничего не доказывает. Результат должен быть измеряемым: специалист контролирует достигнутое состояние контура подходящим прибором и оценивает его по сервисной документации модели и паспорту вакуумного оборудования. Универсальный порог нельзя переносить на любую сплит-систему без учета применяемой техники и методики производителя.

Вакуумирование нельзя подменять представлением о том, что посторонние среды можно просто вытеснить хладагентом. Это другой процесс, который не дает измеряемого подтверждения удаления воздуха и влаги и предполагает вмешательство в холодильный контур. Если в инструкции модели предусмотрено вакуумное оборудование, отсутствие насоса означает отсутствие предусмотренной операции, а не упрощенный вариант той же технологии.

До покупки насоса следует проверить не только его наличие в списке инструментов, но и характеристики, присоединение и совместимость с планируемыми измерительными приборами. Случайный насос без подходящего контроля не превращает монтаж в проверяемую процедуру.

Манометрический коллектор: почему давление нельзя оценить на глаз

Манометрический коллектор дает доступ к измеряемому параметру холодильного контура — давлению. Показание рассматривают не само по себе: оно связано с типом хладагента, состоянием системы и режимом, в котором выполняется предусмотренная документацией проверка. Поэтому одна и та же отметка на шкале не является универсальным ответом для разных моделей и условий.

Ощущение холода или тепла при прикосновении к трубке не заменяет измерение. Такая субъективная оценка не дает численного результата, не подтверждает подготовку контура и не позволяет сопоставить состояние системы с сервисными данными производителя. Даже заметное охлаждение внутреннего блока говорит лишь о наблюдаемом эффекте, но не отвечает на вопросы о корректности всех операций с трассой.

Коллектор должен быть исправным и совместимым с применяемым хладагентом и подключаемым оборудованием. Важны не только шкалы, но и весь измерительный комплект: его назначение, рабочие ограничения и состояние соединительных элементов. Эти сведения берут из паспорта прибора, а способ интерпретации показаний — из официальной сервисной документации конкретной модели кондиционера.

Манометры не являются заменой вакуумному насосу: у оборудования разные функции. Насос изменяет состояние контура, удаляя из него воздух и влагу, а измерительные приборы позволяют контролировать параметры предусмотренного процесса. Покупка только коллектора или только насоса оставляет технологическую операцию без одного из необходимых звеньев.

Кабель, автомат и защитное отключение: электрическая часть сплит-системы

Электрическое подключение нельзя проектировать по одной цифре мощности из рекламной карточки. Для начала нужна официальная схема конкретной модели. У разных сплит-систем питание может подводиться к внутреннему или наружному блоку, а соединения между модулями выполняют по обозначениям производителя. Внешнее сходство клеммных колодок не означает одинаковую схему.

Число жил и сечение кабеля также определяют по документации оборудования с учетом применимых требований к электроустановке. Кабель должен отвечать своей функции в схеме, а не просто помещаться в клемму. Самовольная замена типа проводника, объединение назначений жил или ориентирование только на цвет изоляции не дает подтверждения корректного подключения.

Отдельно оценивают существующую линию: ее состояние, способ прокладки, соединения и возможность подключения предусмотренной защитной аппаратуры. Автомат и устройство защитного отключения выполняют разные задачи, поэтому нельзя считать любое устройство в щите универсальной защитой. Их характеристики выбирают не по принципу «чем больше, тем надежнее», а на основании электрической схемы модели и действующих правил устройства электроустановок.

Здесь особенно заметна разница между физическим соединением и технически обоснованным подключением. Подать напряжение иногда удается и по неподтвержденной схеме, однако включение блока не доказывает соответствие кабеля, линии и защиты требованиям. До монтажа нужно установить, откуда питается выбранная модель, какие проводники предусмотрены и может ли существующая сеть обеспечить требуемое подключение.

Наружный блок за окном: работа на высоте как отдельная зона риска

Если до наружного блока нельзя безопасно дотянуться с устойчивой площадки, задача перестает быть только монтажной. Возникают как минимум три независимых риска: падение человека, падение инструмента и падение самого блока. Каждый требует собственных мер, а удерживание оборудования одной рукой не защищает ни монтажника, ни людей внизу.

Бытовая веревка или отдельно надетый страховочный пояс не образуют автоматически полноценную систему защиты. Значение имеют совместимость элементов, точки присоединения, организация доступа и подготовка человека к применению оборудования. Самостоятельное вывешивание за окно нельзя считать допустимым продолжением работ только потому, что крепежные отверстия уже размечены.

Опасная зона находится не только на фасаде. Под местом монтажа могут оказаться прохожие, автомобили и имущество. Поэтому участок возможного падения предметов необходимо учитывать и ограждать в соответствии с применимыми требованиями к организации высотных работ. Помощник в комнате не заменяет защиту зоны внизу и не решает задачу безопасного позиционирования наружного блока.

Точные требования к организации работ и средствам индивидуальной защиты проверяют по действующим официальным правилам для конкретной ситуации. Без такой проверки нельзя делать вывод ни о достаточности случайно выбранной страховки, ни о наличии определенного юридического допуска. Практическая граница при этом ясна: если установка требует нахождения за пределами безопасной площадки, фасадный доступ нужно оценивать как отдельную профессиональную работу.

Паспорт модели и перечень инструмента: решение до начала монтажа

Реальный объем монтажа лучше определять не по универсальному ролику или комплекту из магазина, а по паспорту и монтажной инструкции выбранной сплит-системы. Сначала сверяют массу обоих блоков, тип хладагента, требования и ограничения для трассы, электрическую схему и условия размещения. Эти данные привязаны к модели и не должны переноситься с внешне похожего кондиционера.

Затем составляют перечень не только монтажного, но также вакуумного и измерительного оборудования. Для холодильного контура могут потребоваться инструменты для подготовки медных труб, формирования соединений, контроля герметичности, удаления воздуха и влаги, а также измерения предусмотренных параметров. Названия инструментов без паспортов и сведений о совместимости недостаточны: необходимо понимать, какой параметр контролирует каждый прибор и подходит ли он для выбранной системы.

Крепление, холодильный контур, электрика и фасадный доступ следует оценивать раздельно. Наличие дрели не отвечает на вопрос о несущем основании. Комплект для вальцовки не заменяет контроль соединений. Вакуумный насос не подтверждает результат без измерения. Манометрический коллектор не определяет электрическую схему. А полный набор инструмента не устраняет риски работы за окном.

До начала монтажа полезно получить четыре подтвержденных ответа: выдержит ли основание наружный блок; можно ли подготовить и проконтролировать герметичный контур; соответствует ли линия электрической схеме; существует ли безопасный доступ к фасаду. Если документация или оснащение не позволяют ответить хотя бы на один вопрос, начинать сборку преждевременно. В такой ситуации услуга по установке кондиционера — это не замена отвертке, а способ закрыть конкретные технологические операции, для которых нужны измерения, специализированное оборудование и безопасная организация работ.
