Установка обратного осмоса: как связаны мембрана, дренаж и накопительный бак

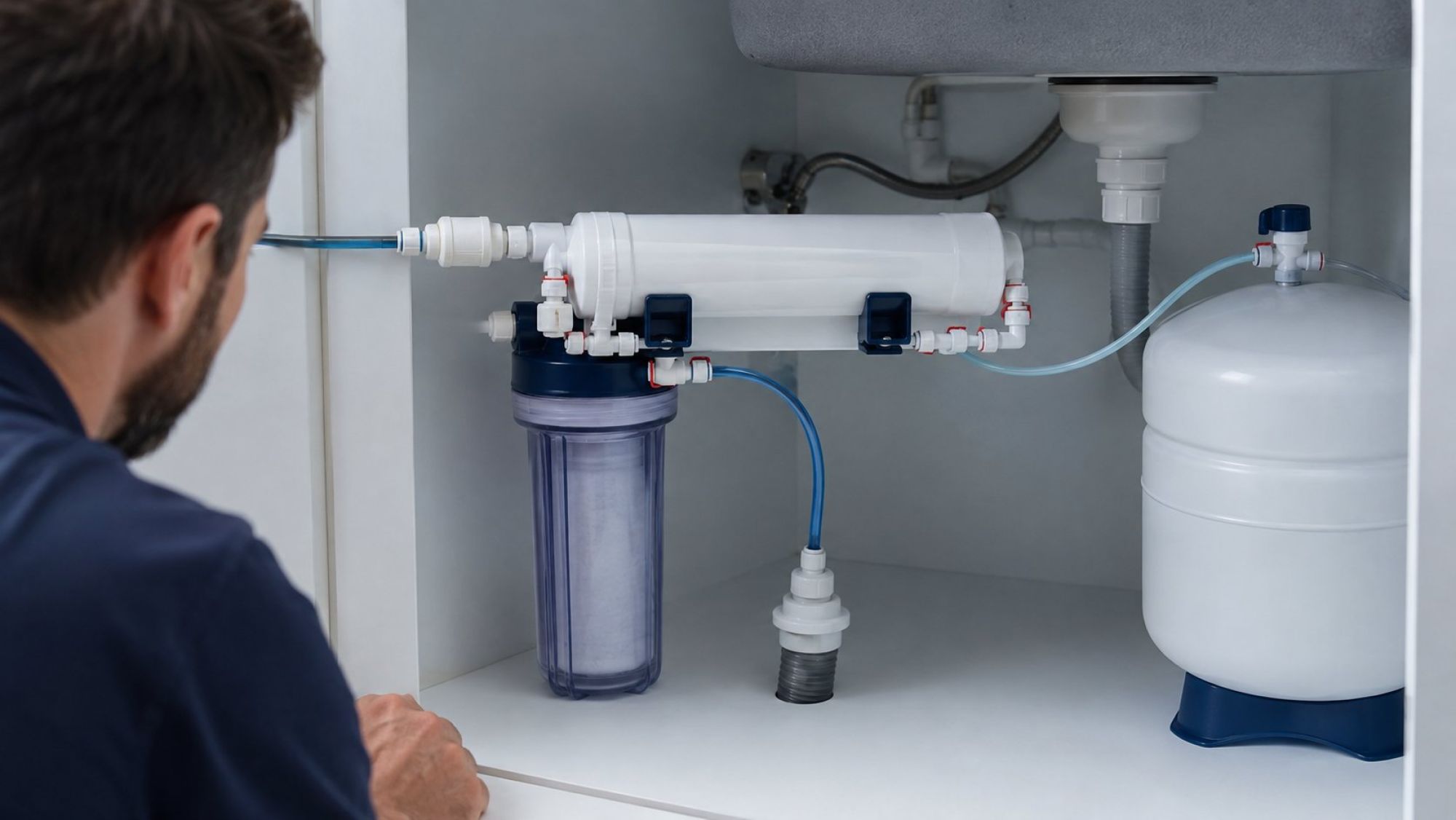

Установка фильтров для воды с обратным осмосом становится понятнее, если смотреть не на отдельные колбы и трубки, а на движение воды. Внутри системы одновременно существуют три потока: исходная вода направляется к мембране, очищенная поступает в накопительный бак, а вода с задержанными примесями отводится в канализацию. Нарушение любого из этих маршрутов влияет на весь цикл.

Мембрана не работает изолированно. Ей нужны подготовленная вода, подходящее давление и правильно организованный отвод концентрата. Бак, в свою очередь, не просто хранит воду: создаваемое им противодавление участвует в остановке подачи. Поэтому медленное наполнение, слив в дренаж или неполный полезный объем нельзя оценивать без учета гидравлической схемы конкретной системы.

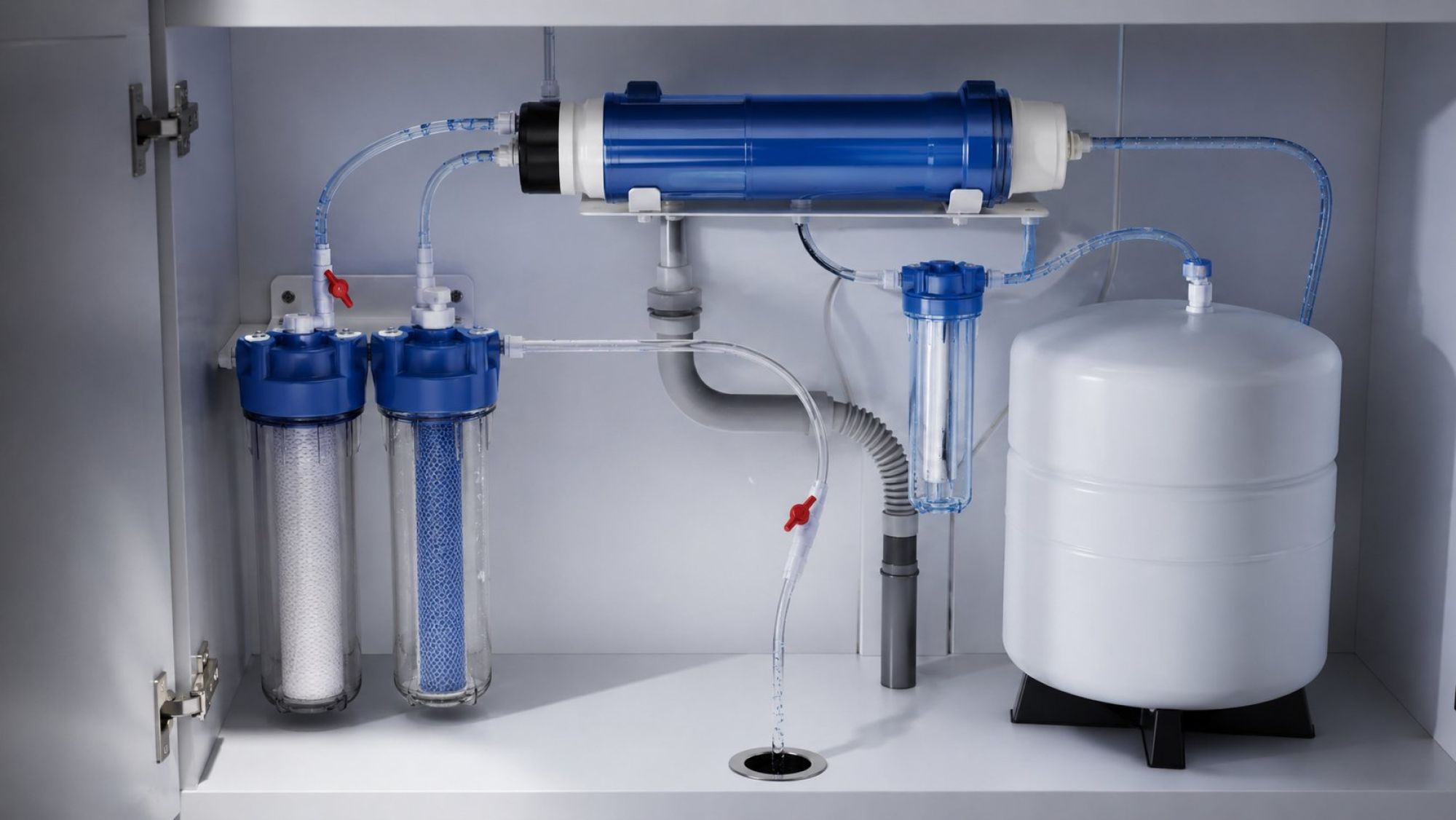

Три потока воды: вход, пермеат и концентрат

Первый поток начинается в холодном водопроводе. Через узел подключения вода поступает в предварительные ступени, которые задерживают механическую взвесь и, в зависимости от комплектации, уменьшают содержание веществ, нежелательных для мембранного материала. После предфильтров подготовленная вода приходит в корпус мембраны.

На мембране единый входной поток разделяется. Часть воды проходит через мембранный слой и становится пермеатом — очищенной водой. Она направляется к баку либо к следующим функциональным модулям в той последовательности, которую установил производитель. Остальная вода движется вдоль поверхности мембраны, уносит задержанные растворенные вещества и выходит как концентрат.

Концентрат отводится по отдельной трубке в канализацию. Этот маршрут необходим для рабочего разделения потоков: система не собирает все задержанные вещества внутри мембранного корпуса. Поэтому слив воды во время производства пермеата сам по себе не свидетельствует о неисправности.

Рабочий цикл можно представить так:

1. Исходная вода проходит предварительную очистку.
2. На мембране поток разделяется на пермеат и концентрат.
3. Пермеат накапливается в баке, а концентрат уходит через дренажную линию.
4. По мере заполнения бака растет противодавление.
5. Автоматический отсечной узел прекращает подачу к мембране при достижении предусмотренного системой состояния.

Когда пользователь открывает питьевой кран, вода сначала поступает из бака. Давление в нем уменьшается, система снова получает возможность производить пермеат и восполнять запас. Работа мембраны, дренажа и бака поэтому представляет собой один повторяющийся цикл, а не три независимых процесса.

Предфильтры перед мембраной: механическая ступень и удаление хлора

Мембранный элемент рассчитан на воду с определенными характеристиками. Предварительные ступени создают для него подходящие условия, но их состав нельзя выбирать только по внешнему виду колб. Число картриджей, тип наполнителя и последовательность установки должны соответствовать схеме конкретной комплектации.

Механическая ступень задерживает песок, частицы ржавчины и другую взвесь. Без такой защиты загрязнения могут увеличивать сопротивление потоку, оседать в последующих картриджах и ухудшать условия работы мембраны. Это отражается не только на качестве фильтрации, но и на скорости наполнения бака.

Угольные ступени применяют для обработки воды, содержащей остаточный хлор и некоторые органические соединения. Совместимость с окислителями зависит от материала мембраны. Для распространенных тонкопленочных композитных элементов защита от остаточного хлора особенно важна, однако допустимую концентрацию и ресурс нельзя назначать одинаково для всех изделий — эти сведения берут из спецификации установленной мембраны.

Порядок модулей имеет практический смысл. Если картридж, предназначенный для тонкой механической доочистки, поставить не на предусмотренное место, угольная пыль или взвесь могут пройти дальше по тракту. Если исключить ступень, защищающую мембранный материал от нежелательных компонентов исходной воды, мембрана окажется в условиях, на которые она не рассчитана. При этом произвольное добавление картриджей тоже способно увеличить гидравлическое сопротивление и снизить давление перед мембраной.

Оценивать сборку следует по официальной схеме системы: на ней важны не только названия картриджей, но и направление входа и выхода, порядок корпусов и положение обратных клапанов. Универсальная последовательность не заменяет документацию конкретной модели.

Дренажный хомут и ограничитель потока: две разные функции одной линии

Дренажная трубка соединяет выход концентрата с канализацией, но в этой линии работают два разных элемента. Дренажный хомут создает герметичную точку подключения к сливной трубе. Он не регулирует режим мембраны и не определяет, сколько воды должно уходить в канализацию.

Ограничитель потока расположен в тракте концентрата и создает необходимое сопротивление. Благодаря этому перед мембраной формируется рабочее давление, а вдоль ее поверхности сохраняется отвод концентрата. Если пропускная способность ограничителя не согласована с производительностью мембраны, баланс потоков меняется.

Слишком свободная дренажная линия может не позволить сформировать требуемый режим перед мембраной: заметная доля воды будет уходить в слив, а бак станет наполняться медленно. Чрезмерное ограничение отвода также нежелательно, поскольку мембрана должна работать при предусмотренном производителем движении концентрата. Определять подходящий ограничитель только по диаметру трубки или внешнему виду нельзя. Номинал сверяют с характеристиками мембранного элемента и схемой системы.

Место дренажного подключения выбирают по инструкции производителя и устройству сифона. Задача состоит в том, чтобы концентрат свободно уходил в канализацию, соединение оставалось герметичным, а трубка не была пережата или загнута. Попадание сверла, уплотнения либо стенки трубы в проходное отверстие может частично перекрыть слив, хотя снаружи хомут будет выглядеть установленным правильно.

Таким образом, хомут отвечает за физический ввод трубки в сливную систему, а ограничитель — за гидравлический режим концентрата. Перенос функции одного элемента на другой приводит к неверной диагностике: затягивание хомута не исправляет несоответствие ограничителя, а замена ограничителя не устраняет неудачно выполненное отверстие в сливной трубе.

Накопительный бак: полезный объем, преддавление и момент отключения подачи

Бытовая мембрана производит очищенную воду постепенно, поэтому системе нужен запас для нормальной подачи через питьевой кран. Эту задачу выполняет герметичный накопительный бак. В распространенной конструкции вода и воздух разделены эластичной мембраной: вода поступает в одну камеру, а сжатый воздух в другой создает усилие, которое затем вытесняет воду к крану.

Указанный на корпусе или в паспорте объем описывает емкость бака, но не означает, что весь этот объем доступен как питьевая вода. Часть пространства занимает воздушная камера. Фактическая отдача зависит от начального давления воздуха, давления воды на входе, характеристик отсечного узла и состояния эластичной мембраны. По этой причине два одинаковых по геометрическому объему бака могут отдавать разное количество воды в разных условиях.

Преддавление проверяют в состоянии и способом, указанными производителем бака. Обычно для корректной оценки водяную камеру требуется освободить, но порядок отключения, контрольная точка и допустимое значение должны быть взяты из официального регламента. Настройка по единой цифре без учета модели способна уменьшить полезный запас или нарушить нормальное вытеснение воды.

По мере заполнения водяной камеры воздух сжимается, а давление со стороны бака растет. Оно передается по линии пермеата к автоматическому отсечному клапану. Когда соотношение давлений достигает предусмотренного конструкцией уровня, клапан перекрывает подачу исходной воды к мембране. После этого производство пермеата и штатный отвод концентрата прекращаются.

Чтобы цикл завершался правильно, необходимы сразу несколько условий:

• обратный клапан не должен позволять воде уходить через мембрану в обратном направлении;
• линия к баку должна быть открыта и не иметь заломов;
• преддавление должно соответствовать паспорту бака;
• входного давления должно хватать для работы мембраны и отсечного узла;
• соединения управляющих линий должны соответствовать гидравлической схеме.

Если бак заполнен, а концентрат продолжает уходить без остановки, наблюдение нужно сопоставить с устройством конкретной системы. Причиной может быть не только бак, но и обратный клапан, автоматический отсечной узел, недостаточное входное давление либо соединение трубок, при котором клапан не получает нужного перепада.

Минерализатор, постфильтр и УФ-модуль: положение относительно бака

После мембраны в комплектации могут находиться линейный постфильтр, минерализатор или УФ-модуль. Их нельзя переставлять произвольно: положение относительно бака определяет, обрабатывается вода до хранения или непосредственно перед подачей в питьевой кран.

Постфильтр часто устанавливают на линии выдачи воды из бака. В таком случае накопленная вода проходит через него при открытии крана. Минерализатор может располагаться в той же линии или включаться по другой схеме, если это предусмотрено конструкцией. Точный маршрут важен, поскольку перестановка модуля меняет контакт воды с наполнителем и гидравлическое сопротивление между баком и краном.

На линейных картриджах производитель обычно обозначает направление потока стрелкой или надписями входа и выхода. Эта маркировка относится не только к удобству подключения. Внутреннее распределение воды и удержание фильтрующего материала могут быть рассчитаны на движение в определенную сторону. Если маркировка расходится с предполагаемым маршрутом трубки, ориентироваться нужно на схему комплектации, а не на расположение свободного места под мойкой.

УФ-модуль требует отдельного внимания. Его место в водяном тракте, режим питания и условия включения задаются инструкцией конкретного изделия. Электрическую часть размещают с учетом требований производителя к защите от влаги, розетке и кабелю. Наличие УФ-модуля не отменяет предварительную фильтрацию и не позволяет судить о микробиологической безопасности без установленной для системы процедуры контроля.

Дополнительные ступени также создают сопротивление. Если после подключения нового линейного модуля струя из крана стала заметно слабее, это еще не доказывает проблему с мембраной: ограничение может находиться между баком и краном. Положение каждого элемента следует прослеживать по реальному маршруту воды.

Первый цикл заполнения: длительность, промывка и стабилизация показателей

После подключения система не выдает полный бак сразу. В отличие от проточного фильтра, мембранный узел постепенно отделяет пермеат от концентрата, а скорость процесса зависит от условий, при которых заявлена производительность мембраны. Входное давление, температура воды и состав исходной воды влияют на фактическое наполнение, поэтому сравнивать время запуска с чужой системой без учета этих параметров некорректно.

Первый цикл одновременно проверяет соединения и подготавливает новые элементы к эксплуатации. Производитель может предписывать промывку картриджей, мембраны, бака или отдельных линий в определенной последовательности. Объем сливаемой воды, продолжительность этапов и возможность использования первого наполнения устанавливаются инструкцией конкретной модели. Универсальная процедура здесь не подходит.

Во время запуска наблюдают за всем маршрутом:

• исходная вода доходит до предфильтров и мембранного корпуса;
• пермеат поступает в бак;
• концентрат отводится через дренаж без протечек и пережатия трубки;
• после наполнения отсечной узел прекращает подачу в предусмотренном системой режиме;
• после открытия крана бак отдает воду, а цикл восполнения возобновляется.

Измеритель электропроводности или TDS может помочь сравнить исходную воду и пермеат, если измерение выполнено одинаковым способом и с учетом инструкции прибора. Однако такой показатель отражает главным образом содержание растворенных ионизированных веществ. Он не подтверждает отсутствие микроорганизмов, не определяет все возможные примеси и не заменяет лабораторный анализ.

Стабилизацию показаний также оценивают по регламенту системы. Новые картриджи и линии проходят промывку, вода в баке смешивается в процессе заполнения, а условия измерения могут отличаться. Делать вывод по одной пробе сразу после открытия подачи недостаточно. Проверяемыми признаками штатного запуска являются правильные направления потоков, герметичность, заполнение и отдача бака, а также остановка системы согласно ее схеме.

Медленное наполнение, непрерывный слив и пустой бак: матрица рабочих сигналов

Один внешний признак может возникать в разных частях системы. Поэтому наблюдение полезно связывать не с предполагаемой деталью, а с этапом цикла: поступает ли вода к мембране, образуется ли пермеат, может ли он войти в бак и достигается ли условие автоматического отключения.

Бак наполняется медленно

Сначала учитывают условия на входе. При недостаточном давлении уменьшается движущая сила мембранного процесса, поэтому пермеат образуется медленнее. Похожий эффект дает холодная вода: изменение температуры влияет на производительность мембраны. Рабочие диапазоны давления и температуры проверяют по паспорту системы, особенно если в комплектации предусмотрен насос.

Загрязненные предфильтры увеличивают сопротивление до мембраны. Давление в водопроводе при этом может казаться нормальным, но после предварительных ступеней его уже недостаточно для расчетного режима. Залом трубки, закрытый не полностью кран бака или дополнительный картридж, установленный не по схеме, тоже ограничивают поток.

Если концентрат уходит свободно, а пермеата образуется мало, проверке по документации подлежит соответствие ограничителя мембранному элементу. Слишком большая пропускная способность дренажной линии может изменить необходимый баланс. Оценивать его по звуку слива нельзя: допустимое соотношение потоков зависит от конкретной системы и условий измерения.

Слив не прекращается после ожидаемого наполнения

Пока мембрана производит воду, движение концентрата нормально. Вопрос возникает, если бак уже перестал принимать воду, питьевой кран закрыт, а система не переходит в состояние отключения. Тогда рассматривают весь контур управления давлением.

• Недостаточное давление на входе может не позволять отсечному клапану перейти в закрытое состояние.
• Негерметичность обратного клапана способна мешать удержанию давления со стороны пермеата.
• Неверное соединение портов отсечного узла нарушает передачу давления между линиями.
• Проблема бака или неподходящее преддавление изменяют момент достижения требуемого противодавления.
• Несоответствующий ограничитель меняет режим дренажного потока и мембраны.

У некоторых комплектаций могут быть собственные циклы промывки или управление насосом, поэтому продолжительность и характер слива сопоставляют с инструкцией, а не с универсальным ожиданием.

Бак остается пустым или почти не отдает воду

Пустой на ощупь бак еще не показывает, где прервался маршрут. Пермеат может не образовываться из-за недостаточного давления, не доходить до бака из-за закрытого крана или пережатой трубки либо поступать настолько медленно, что запас не успевает сформироваться. Если вода входит в бак, но почти не выходит через питьевой кран, учитывают преддавление, состояние водяной и воздушной камер и сопротивление модулей после бака.

Полезно различать отсутствие запаса и слабую выдачу. В первом случае прослеживают линию от водопровода через предфильтры и мембрану до входа бака. Во втором — маршрут от бака через постфильтр, минерализатор или другие предусмотренные ступени к крану. Такое разделение позволяет не приписывать мембране проблему, возникшую после накопительной емкости.

Рабочий сигнал всегда оценивают вместе с другими наблюдениями. Медленное наполнение при свободном дренаже указывает на иной круг условий, чем пустой бак при отсутствии обоих выходных потоков. Непрерывный слив при незаполненном баке отличается от слива после достижения противодавления. Сопоставление входного давления, температуры, состояния предфильтров, соответствия мембраны и ограничителя, преддавления бака и работы отсечного клапана показывает, на каком участке нарушился единый цикл.
