УЗО без заземления: сработает ли защита и что останется опасным

УЗО без заземления: сработает ли защита и какие риски останутся

Короткий ответ: УЗО может работать в двухпроводной сети без отдельного защитного проводника. Оно сравнивает ток, уходящий к нагрузке по фазе, с током, возвращающимся по нейтрали. Если часть тока потечет другим путем, устройство обнаружит разницу и отключит цепь. Наличие PE для самого принципа сравнения не обязательно.

Однако из этого не следует, что УЗО заменяет заземление. PE создает предусмотренный защитный путь от корпуса оборудования. Без него повреждение изоляции может уже существовать, а заметного для УЗО тока по постороннему пути еще не быть. Тогда металлический корпус способен оставаться под опасным потенциалом до появления связи с землей — например, через человека. Главное различие двух сценариев состоит не только в возможности отключения, но и в том, когда именно возникает сигнал для защитного аппарата.

Двухпроводная сеть: чего нет в линии L–N без PE

В однофазной двухпроводной линии к электроприбору подходят фаза L и рабочая нейтраль N. Через них замыкается обычная цепь питания: ток приходит к нагрузке по фазному проводнику и возвращается по нейтральному. Пока прибор исправен, его доступный металлический корпус не должен участвовать в этой рабочей цепи.

Отдельного PE-проводника в такой линии нет. PE предназначен не для питания прибора, а для соединения доступных проводящих частей с защитной системой. В нормальном режиме рабочий ток по нему не должен проходить. Поэтому обозначения N и PE описывают разные функции, даже если в определенной точке системы они связаны с общей системой заземления.

УЗО контролирует баланс токов в проводниках рабочей цепи. Упрощенно его состояние можно представить так:

• по L ток приходит к прибору;
• по N тот же ток возвращается;
• измерительный узел видит равенство и не дает команды на отключение.

Само отсутствие PE не создает дифференциального тока. Поэтому исправное УЗО не должно отключать линию лишь из-за того, что розетка или старая проводка выполнена двумя проводами. И наоборот, наличие УЗО не добавляет к этой линии отсутствующий проводник: после монтажа рабочая цепь остается двухпроводной.

Металлический корпус исправного прибора электрически отделен от фазных частей изоляцией. В сети с PE он дополнительно соединен с защитным проводником. В сети L–N такого заранее подготовленного соединения нет. Пока изоляция цела, различие может быть незаметно в повседневной работе. Оно становится принципиальным после повреждения, когда токоведущая часть получает электрическую связь с корпусом.

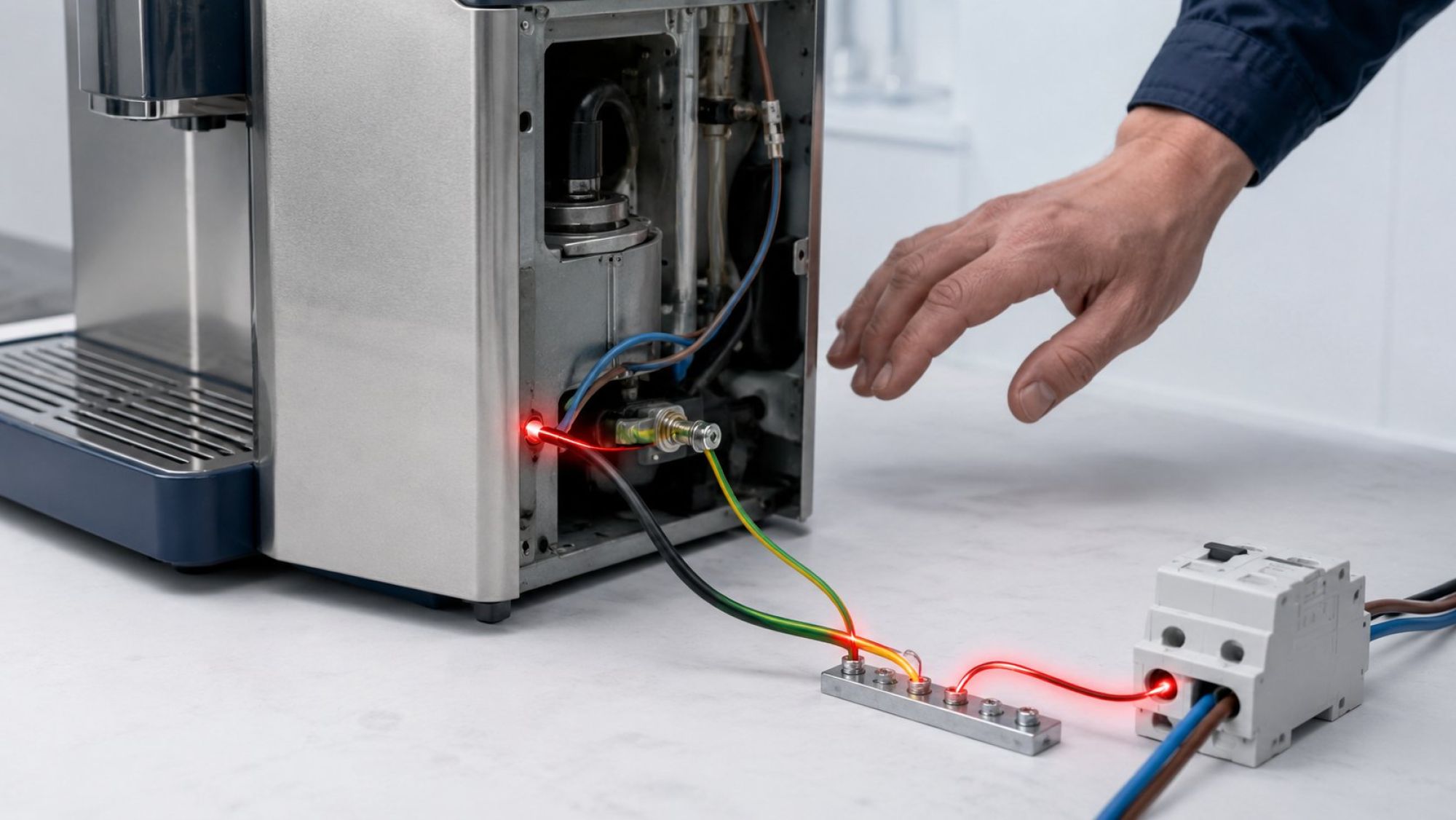

Повреждение изоляции на корпус: путь тока при наличии PE

Рассмотрим прибор с металлическим корпусом, подключенный к линии с исправным PE. Если фазный проводник из-за дефекта изоляции касается корпуса, возникает не только потенциально опасное состояние, но и заранее предусмотренный путь тока: корпус — защитный проводник — защитная система здания — источник питания.

Для УЗО важно, что часть тока, пришедшего по фазе, теперь возвращается не через контролируемую рабочую нейтраль. В измерительном узле нарушается равенство между токами L и N. Эта разница и является дифференциальным током, на который реагирует устройство. Когда условия срабатывания выполнены, УЗО размыкает контролируемые проводники и прекращает питание поврежденной линии.

Хронология здесь выглядит так:

1. изоляция повреждается, и фазная часть получает связь с корпусом;
2. ток начинает уходить по существующему защитному пути;
3. в УЗО появляется токовый дисбаланс;
4. защитный аппарат получает основание для отключения.

Смысл PE в этом сценарии — не в том, чтобы самостоятельно распознать неисправность, а в создании электрически определенного пути, который существует до прикосновения человека. Благодаря этому ток утечки может возникнуть сразу после появления связи фазы с корпусом. Конкретное отключение при этом зависит от всей защитной схемы, состояния проводников и характеристик установленных аппаратов.

УЗО не защищает линию от всех возможных аварий. Оно реагирует на небаланс токов, но не заменяет защиту от перегрузки и короткого замыкания. Поэтому в электроустановке его работа рассматривается вместе с другими аппаратами и с системой защитных проводников, а не как самостоятельная универсальная мера.

Тот же дефект без PE: почему корпус может оставаться под потенциалом

Теперь оставим тот же дефект, но уберем защитный проводник. Фазная часть касается металлического корпуса, однако готового пути от корпуса к защитной системе нет. Корпус может оказаться электрически связанным с фазой, а замкнутая цепь утечки при этом еще не сформируется.

Для УЗО принципиально не само механическое повреждение изоляции, а появление разницы между током в L и током в N. Если ток пришел по фазе и полностью вернулся по нейтрали через штатную нагрузку, баланс сохраняется. Если же корпус находится под потенциалом, но практически изолирован от земли и других проводящих частей, дополнительный ток может отсутствовать либо быть недостаточным для отключения.

Получается опасная пауза между двумя событиями:

1. дефект уже появился, корпус больше нельзя считать безопасным;
2. заметный ток по постороннему пути еще не возник, поэтому УЗО может оставаться включенным.

Эта пауза и показывает, почему фраза «УЗО работает без земли» требует уточнения. Да, устройство сохраняет способность обнаружить дифференциальный ток. Но оно не обнаруживает потенциальное напряжение на корпусе как таковое и не создает отсутствующий путь утечки. Если утечка возникнет через другую связь с землей — трубопровод, конструкцию здания, влажную поверхность или человека, — баланс токов изменится. До этого момента один лишь дефект не обязательно вызовет реакцию.

Ситуация зависит и от устройства самого оборудования. Корпус может иметь случайные связи с окружающими проводящими частями, а в некоторых приборах присутствуют элементы фильтрации, влияющие на токи утечки. Поэтому по внешнему виду розетки или по факту включенного УЗО нельзя достоверно восстановить весь путь тока. Общий вывод остается тем же: в сети без PE момент повреждения и момент появления дифференциального тока могут не совпадать.

Прикосновение к корпусу: ток утечки как запаздывающий сигнал

Самый опасный вариант возникает, когда недостающая связь с землей появляется через человека. При одновременном контакте с корпусом под потенциалом и с проводящей средой тело может стать частью цепи. Тогда часть тока, пришедшего по фазе, уйдет не через N. УЗО увидит дисбаланс и при выполнении условий срабатывания отключит питание.

Но защитный сигнал здесь появляется после начала прохождения тока по нежелательному пути. Это принципиально отличается от сценария с исправным PE, где путь существует заранее и утечка может начаться в момент повреждения изоляции, без участия человека. УЗО в двухпроводной сети способно уменьшить риск, но не превращает прикосновение в безопасное событие.

Исход зависит от совокупности обстоятельств: состояния изоляции, сопротивления пути через тело и окружающую среду, характера контакта, величины тока и времени его прохождения. Нельзя заранее обещать, что любое УЗО обязательно отключится прежде, чем воздействие станет опасным. На результат также влияют исправность устройства, правильность его включения и состояние всей цепи.

Особенно важно различать два случая. Если человек касается фазы и ток уходит через землю, возникает дисбаланс, который УЗО может обнаружить. Если же контакт одновременно замыкает фазу и нейтраль, а ток через человека полностью проходит внутри контролируемой цепи L–N, заметного дифференциального тока может не возникнуть. УЗО не распознает, через какую именно нагрузку проходит сбалансированный ток.

Проверять защиту прикосновением к корпусу, проводам, трубам или другим проводящим частям недопустимо. Нельзя использовать тело как индикатор напряжения или способ искусственно создать утечку. Реальное состояние защиты оценивают предусмотренными средствами проверки и измерениями, выполняемыми без опасного контакта с токоведущими частями.

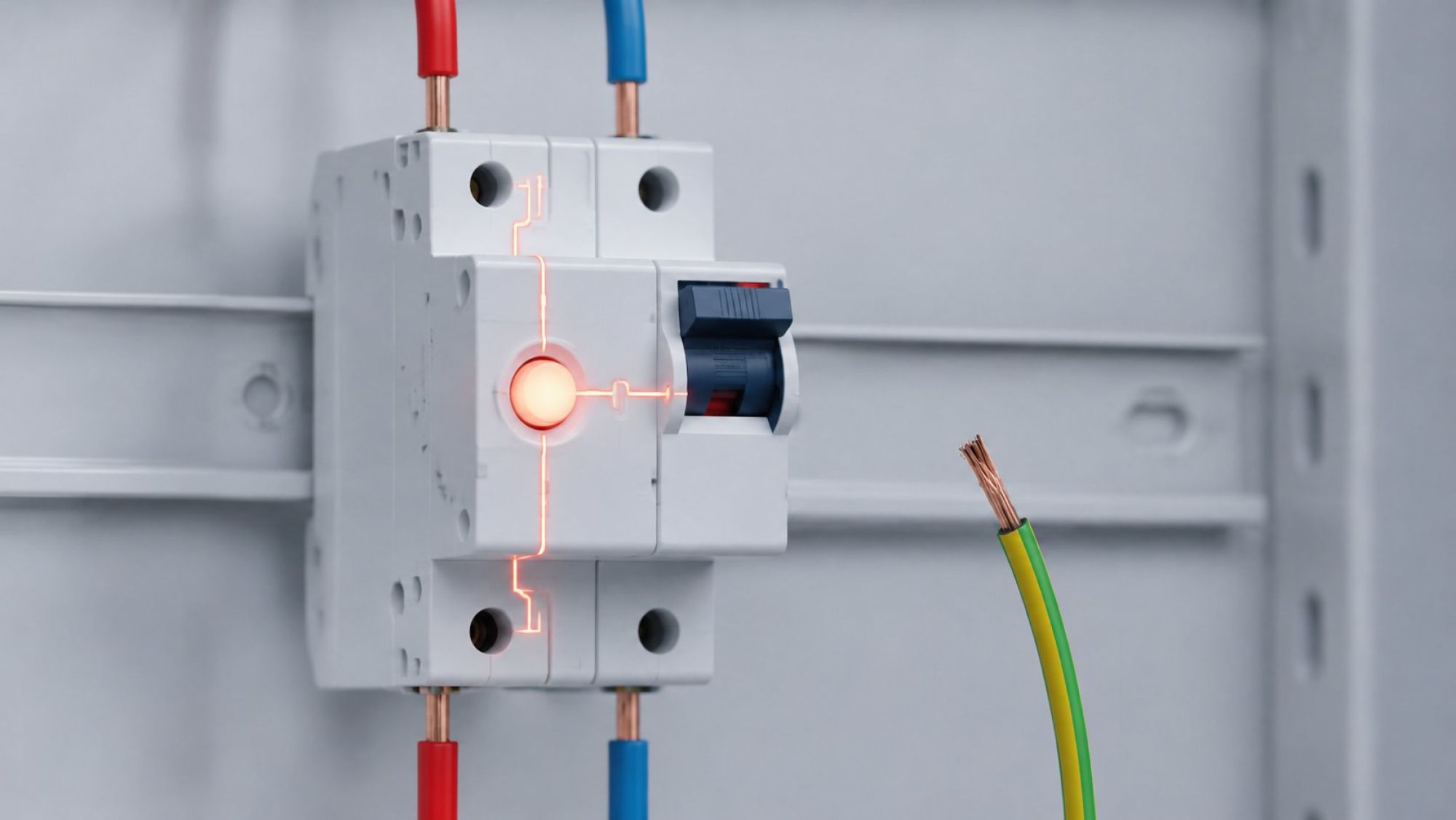

Кнопка TEST без заземления: какую часть устройства она контролирует

На корпусе УЗО может быть предусмотрена кнопка TEST. Ее назначение, условия использования и ожидаемая реакция устройства определяются инструкцией изготовителя конкретной модели. Поэтому по одному наличию кнопки нельзя универсально описывать внутреннюю тестовую цепь или делать вывод о том, какие внешние проводники участвуют в проверке.

Если УЗО при штатной проверке отключается так, как указано изготовителем, это подтверждает только реакцию аппарата в предусмотренном для него тестовом режиме. Такое срабатывание нельзя считать проверкой всей электроустановки или доказательством того, что металлические корпуса защищены при повреждении изоляции.

Результат TEST нельзя толковать шире назначения, указанного изготовителем. Штатное отключение само по себе не подтверждает:

• наличие и целостность защитного проводника;
• правильность системы заземления здания;
• безопасный потенциал металлических корпусов;
• качество всех соединений в розетках и распределительных линиях;
• соответствие выбранного устройства конкретной защитной схеме;
• гарантированное отключение при любом возможном прикосновении.

Порядок действий при отсутствии реакции также следует определять по документации изделия и результатам обследования цепи. До выяснения причины полагаться на такое устройство как на исправную защиту нельзя. При этом успешная штатная проверка не делает двухпроводную сеть эквивалентной сети с PE.

Периодичность использования кнопки и необходимые условия проверки устанавливает изготовитель конкретного УЗО. Если инструкция или точная маркировка недоступны, не следует делать выводы о работе TEST без PE и заменять штатную процедуру самодельной утечкой на корпус, трубопровод либо другую проводящую часть.

Запрещенная перемычка N–PE: почему имитация земли меняет защитную схему

Отсутствие третьего проводника иногда пытаются компенсировать перемычкой между рабочей нейтралью и защитным контактом розетки. Такое локальное соединение нельзя выполнять без определения системы электроснабжения и проектного решения специалиста. Оно не добавляет в линию отдельный PE, а связывает доступный корпус прибора с проводником N, по которому возвращается рабочий ток нагрузки.

Рабочая нейтраль и защитный проводник выполняют разные функции. N участвует в питании оборудования, а PE предназначен для защитной связи доступных проводящих частей. Возможность и способ их связи зависят от устройства всей системы электроснабжения, поэтому переделка одной розетки не может рассматриваться отдельно от остальной сети.

При нарушении нейтрального проводника на участке до розетки поведение локальной перемычки и потенциал соединенного с ней корпуса будут зависеть от подключенной нагрузки и фактической схемы. Внешнее прекращение работы прибора само по себе не подтверждает безопасность его металлических частей. Наличие УЗО также не позволяет считать последствия такой переделки предсказуемыми без обследования цепи.

Локальное объединение проводников меняет возможные маршруты рабочих токов и токов повреждения. В схему могут вовлекаться доступные проводящие части, общие коммуникации или сторонние соединения. Без понимания всей системы нельзя надежно оценить, как поведут себя защита и связанные металлические конструкции при неисправности.

Поэтому соединять N с корпусом, защитным контактом розетки или импровизированным заземлителем по бытовому предположению об «имитации земли» не следует. Вопросы разделения функций проводников, устройства защитного пути и прокладки PE решают после определения типа сети и выбора согласованной схемы специалистом.

УЗО и модернизация проводки: две разные меры снижения риска

Установка УЗО в двухпроводной сети и создание полноценного защитного проводника решают связанные, но не одинаковые задачи. УЗО контролирует токовый баланс и отключает линию при появлении достаточного дифференциального тока. PE заранее связывает доступные проводящие части с защитной системой и влияет на путь тока уже в момент повреждения изоляции.

Поэтому разумная оценка строится не вокруг выбора «УЗО или заземление». Дифференциальная защита может быть полезной дополнительной мерой и там, где старая линия пока не имеет PE. Но ее наличие не является основанием отказаться от восстановления или создания защитного проводника при модернизации электропроводки.

Перед изменением схемы необходимо установить, какая система электроснабжения фактически используется в доме, где проходит граница разделения рабочих и защитных функций и в каком состоянии находятся существующие проводники. По числу жил в одной розетке этого не всегда можно определить. Ошибка в распознавании системы способна превратить внешне логичную переделку в опасное соединение.

Подключение УЗО должно учитывать не только сам аппарат, но и защищаемую линию, коммутацию нейтрали, наличие других защитных устройств и принятую в здании систему. Работы с щитом и токоведущими частями не подходят для самостоятельного эксперимента: здесь требуется обследование специалистом и решение, относящееся ко всей цепи.

Практическая развилка проста. Если PE отсутствует, УЗО все равно может реагировать на ток, ушедший помимо нейтрали, и тем самым снижать часть рисков. Одновременно нужно учитывать его ограничение: при пробое на изолированный корпус команда на отключение может появиться не сразу. Корректно выполненный PE создает предусмотренный защитный путь и может обеспечить появление тока повреждения до прикосновения человека, однако результат зависит от типа и состояния всей системы защиты, исправности проводников и характеристик установленных аппаратов.
