УЗО и автоматический выключатель: как согласовать ток, характеристику и место в щите

УЗО и автоматический выключатель часто стоят рядом, но выполняют разные задачи. Автомат защищает линию от сверхтока, а УЗО без встроенной токовой защиты реагирует на дифференциальный ток. Поэтому одинаковое число ампер на двух корпусах еще не означает, что аппараты образуют согласованную пару.

В этой статье под УЗО понимается выключатель дифференциального тока, или ВДТ, без встроенной защиты от сверхтоков. Его нельзя смешивать с АВДТ — дифференциальным автоматом, который объединяет обе защитные функции. Чтобы оценить совместимость обычного УЗО и автомата, нужно проверить назначение аппаратов, расчетный ток цепи, параметры сверхтоковой защиты, форму возможного тока утечки и документацию изготовителей. Именно такой разбор должен предшествовать работе «Подключение УЗО» и выбору места аппаратов на однолинейной схеме.

Перегрузка, короткое замыкание и утечка: три разных события в линии

Перегрузка возникает, когда по исправному рабочему контуру продолжительное время проходит ток, превышающий допустимый для линии. Причиной может быть слишком большая совокупная нагрузка. Ток при этом идет обычным путем через проводники, но его величина создает опасный нагрев. Защита должна учитывать не только подключенные приборы, но и допустимую длительную нагрузку проводника.

Короткое замыкание — другой режим сверхтока. Он связан с соединением точек цепи через путь с очень малым сопротивлением и способен вызвать резкое увеличение тока. Защитный аппарат должен быстро разомкнуть цепь, причем его возможности оценивают с учетом ожидаемого тока короткого замыкания в месте установки.

Утечка описывается не общей величиной тока нагрузки, а разностью токов в рабочих проводниках. В нормальном контуре ток, ушедший к нагрузке, возвращается обратно. Если часть тока проходит вне предусмотренного рабочего пути, появляется дифференциальный ток. УЗО сравнивает токи в контролируемых проводниках и отключает цепь при выполнении условий срабатывания.

Эти события нельзя объединять под общим названием «авария» при выборе аппарата. Перегрузка и короткое замыкание относятся к сверхтокам, а утечка — к нарушению баланса токов. Для каждого режима нужна соответствующая защитная функция.

Автомат и УЗО: распределение защитных функций между двумя аппаратами

Бытовой автоматический выключатель предназначен для защиты от сверхтоков. В распространенной конструкции тепловой расцепитель реагирует на перегрузку: его действие зависит от величины тока и продолжительности нагрева. Электромагнитный расцепитель предназначен для быстрого отключения при коротком замыкании. Характеристика мгновенного расцепления является отдельным параметром автомата и должна соответствовать условиям цепи.

УЗО без встроенной защиты от сверхтока устроено для другой задачи. Его дифференциальный механизм контролирует баланс токов и дает команду на отключение при достижении установленных условий. Само по себе такое УЗО не заменяет автомат: оно не предназначено для защиты проводника от перегрузки и не получает встроенную защиту от короткого замыкания только потому, что на корпусе указан номинальный ток в амперах.

Обратная замена также невозможна. Обычный автомат оценивает ток, проходящий через его полюса, но не выполняет функцию УЗО и не отслеживает малую разность между уходящим и возвращающимся токами. Линия может оставаться в пределах номинала автомата и одновременно иметь дифференциальный ток, требующий действия УЗО.

Если нужен один аппарат с обеими функциями, это уже АВДТ со встроенной защитой от сверхтоков. Его характеристики проверяют как характеристики самостоятельного комбинированного устройства. Пара «автомат плюс УЗО» и один АВДТ могут решать близкие задачи, но принадлежат к разным классам аппаратов и не должны смешиваться в обозначениях или расчетах.

Амперы на корпусе: рабочий ток УЗО и номинал автомата

Число ампер на УЗО показывает его номинальный ток — режим, в котором аппарат рассчитан работать при соблюдении заявленных условий. Это характеристика эксплуатации самого УЗО, а не обещание отключить перегрузку такой величины. Защита УЗО от воздействия сверхтока должна обеспечиваться предусмотренным для схемы аппаратом и подтверждаться документацией.

Номинальный ток автомата играет другую роль. Он входит в расчет защиты линии и сопоставляется с расчетным током нагрузки и допустимым длительным током проводника. В техническом руководстве ABB такая логика выражена через величины Ib, In и Iz: расчетный ток цепи, номинальный ток защитного аппарата и допустимый ток кабеля. Это не способ выбрать автомат по одной надписи на УЗО, а связь между нагрузкой, защитой и проводником.

Равные числа на корпусах отвечают на разные вопросы. Например, маркировка УЗО на 40 А сообщает о номинальном токе этого аппарата, а маркировка автомата на 40 А — о номинале устройства сверхтоковой защиты. Совпадение не подтверждает допустимость кабеля, соответствие расчетной нагрузке, достаточную отключающую способность или испытанную координацию пары.

Не существует и универсального правила, по которому автомат всегда выбирают ровно на одну стандартную ступень ниже УЗО. В одной архитектуре ток через УЗО ограничивается отдельным автоматом, в другой существенны вводная защита и несколько отходящих линий. Решение зависит от границ защищаемого участка, расчетного тока и условий, при которых изготовитель заявляет характеристики аппаратов.

Ток утечки в миллиамперах: параметр, которого нет у обычного автомата

На УЗО рядом с номинальным током указывают номинальный отключающий дифференциальный ток. Это пороговая характеристика дифференциальной защиты, которую обычно читают в миллиамперах либо в долях ампера. Например, обозначение 0,03 А соответствует 30 мА, но оно не связано с номиналом автомата простой арифметической зависимостью.

Амперы и миллиамперы в маркировке описывают разные свойства. Номинальный ток в амперах характеризует способность УЗО проводить рабочий ток в заявленных условиях. Дифференциальный ток характеризует чувствительность механизма к нарушению баланса. У обычного автоматического выключателя такого параметра нет, потому что он выполняет сверхтоковую, а не дифференциальную функцию.

Чувствительность нельзя выбирать отдельно от назначения цепи и принятой меры защиты. Требования к основной защите, защите при повреждении и дополнительной защите должны быть согласованы между собой с учетом условий электроустановки. Одно значение нельзя объявить универсальным для любой розеточной, осветительной, вводной или групповой цепи без проверки применимых требований и проектных данных.

Низкое числовое значение также не означает автоматически «лучшее» УЗО. При группировке линий учитывают возможные рабочие токи утечки подключенного оборудования: они складываются на общем дифференциальном аппарате и могут влиять на устойчивость работы. Это еще одна причина рассматривать чувствительность отдельно от токовой нагрузки.

Тип AC, A или другой класс: совместимость УЗО с формой тока нагрузки

Буквенный тип УЗО описывает формы дифференциального тока, при которых обеспечивается его действие. Тип AC рассчитан на синусоидальный переменный дифференциальный ток. Тип A охватывает синусоидальный переменный и пульсирующий дифференциальный ток с постоянной составляющей в пределах условий, установленных для этого типа.

Разница важна из-за характера современных нагрузок. Выпрямители, электронное управление и фазовое регулирование могут изменять форму тока повреждения. Поэтому выбор типа по принципу «в сети переменное напряжение — значит достаточно AC» неверен: напряжение питания и форма дифференциального тока являются разными характеристиками.

Существуют также типы F и B, для которых предусмотрены дополнительные требования и испытания. Их упоминание не превращается в рекомендацию выбирать более сложный класс «с запасом». Нужная способность распознавать конкретную форму тока определяется характеристиками оборудования, проектом и требованиями его изготовителя.

При сравнении вариантов сначала изучают руководство подключаемой нагрузки. Если производитель указывает допустимый или обязательный тип дифференциальной защиты, это требование имеет приоритет перед бытовым предположением о характере прибора. Затем проверяют, что выбранное УЗО действительно имеет нужную классификацию и применяется в заявленных производителем условиях.

Один автомат или несколько отходящих линий: как меняется расчет нагрузки УЗО

В простой архитектуре одно УЗО относится к одной линии с собственным автоматом. Тогда через оба аппарата проходит ток этой линии, однако параметры все равно выбирают не зеркально. Расчетный ток получают из оценки нагрузки, автомат согласуют с проводником и условиями отключения, а УЗО проверяют по номинальному току, дифференциальной характеристике, типу и координации с защитой от сверхтока.

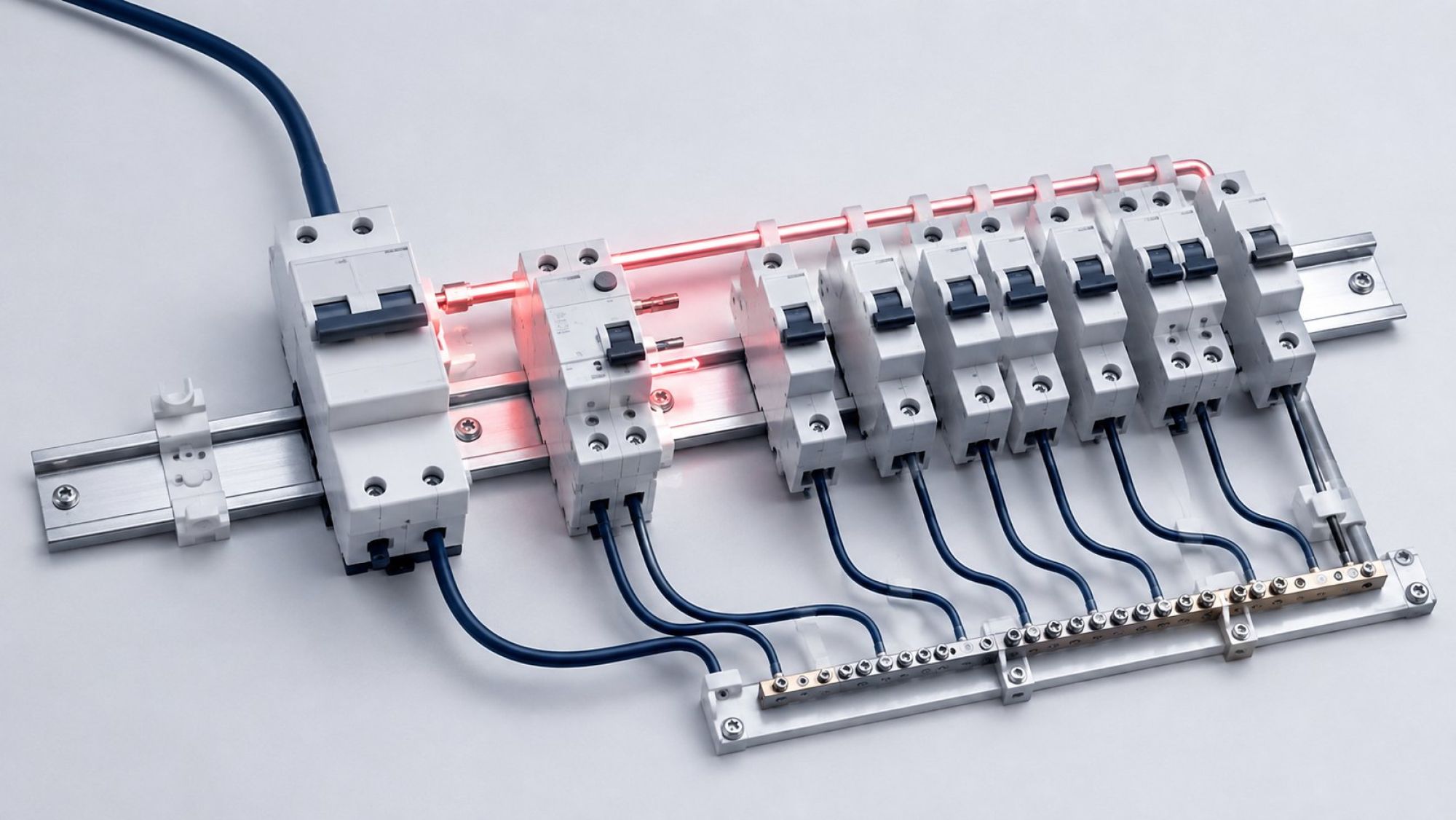

В групповой архитектуре после общего УЗО расположено несколько отходящих линий, каждая со своим автоматом. Нагрузка на УЗО определяется током, который может одновременно проходить через общий участок. Простое сложение номиналов всех отходящих автоматов не дает автоматически расчетный ток: номинал автомата является характеристикой защиты отдельной линии, а не прогнозом ее фактического потребления.

Для питающего участка расчет ведут по составу нагрузок и применимой методике одновременности. Учитываются назначение приемников, режимы их работы и другие исходные характеристики. Универсального бытового коэффициента, который можно без проверки подставить в любую группу, нет. Но и произвольно уменьшать сумму нагрузок нельзя: принятая одновременность должна иметь расчетное основание.

Отдельно проверяют, какой аппарат фактически ограничивает ток через общее УЗО. Групповые автоматы защищают свои отходящие цепи, но их наличие само по себе не доказывает защиту УЗО во всех возможных режимах общего участка. Нужно учитывать вводную или вышестоящую защиту, соединения между аппаратами и ограничения, установленные изготовителем УЗО.

Последовательность аппаратов на однолинейной схеме: где обеспечивается защита от сверхтока

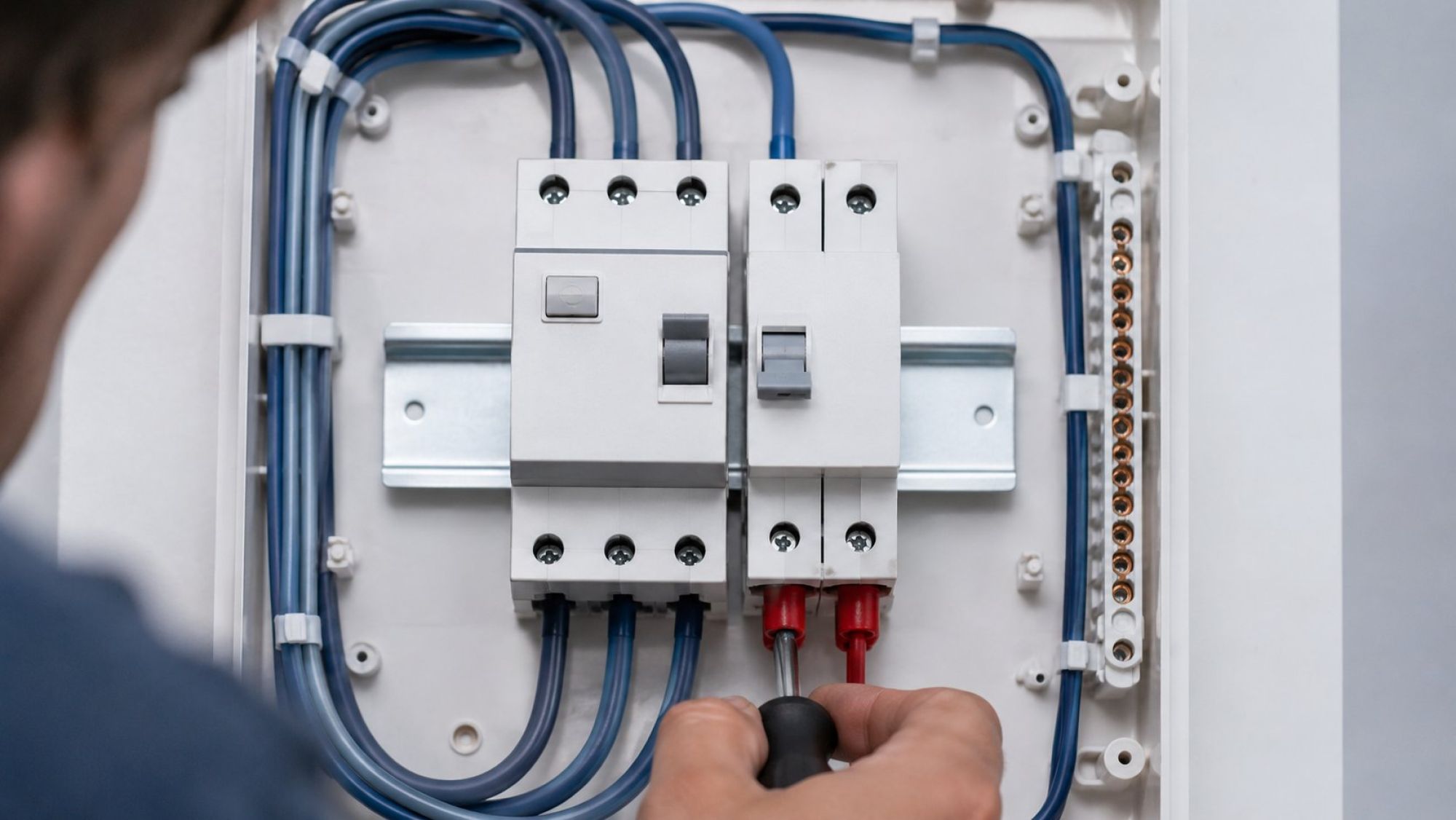

Место аппарата оценивают по электрическим границам его действия, а не по тому, какой модуль визуально расположен левее или правее в щите. На однолинейной схеме должно быть понятно, через какое УЗО проходят токи выбранной линии или группы и каким устройством обеспечивается защита этого УЗО и проводников от сверхтока.

Для одной линии роль защиты от перегрузки и короткого замыкания может выполнять относящийся к ней автомат — при условии, что такое сочетание соответствует расчету и документации. В групповой схеме необходимо отдельно проследить участок до разветвления и каждую отходящую цепь. Вводный аппарат может ограничивать ток общего участка, а групповые автоматы — токи своих линий, но это не делает их функции взаимозаменяемыми.

Координацию при коротком замыкании проверяют по данным изготовителя для конкретных семейств аппаратов. Например, ABB публикует для УЗО F200 таблицы сочетаний с определенными автоматами и указывает условный ток короткого замыкания при испытанных напряжении и условиях. Такой показатель относится к проверенной комбинации. Его нельзя переносить на аппараты другой серии, и он не является собственной отключающей способностью УЗО.

Однолинейная схема отвечает на функциональный вопрос «какой аппарат защищает какой участок», но не заменяет инструкцию производителя по подключению конкретной модели. Расположение полюсов, назначение клемм и допустимое направление питания проверяют по маркировке и паспорту изделия. Работы внутри щита, включая снятие крышек, подключение, измерения и замену модулей, выполняет квалифицированный персонал с предусмотренными мерами электробезопасности.

Таблица паспорта: номинальный ток, отключающая способность и условный ток КЗ

Сравнение пары удобно начинать не с внешнего вида корпусов, а с отдельных строк технической документации. Для УЗО ищут класс изделия без встроенной защиты от сверхтока, номинальный ток, номинальный отключающий дифференциальный ток, тип по форме дифференциального тока, полюсность, рабочие условия и требования к резервной сверхтоковой защите.

Для автомата проверяют номинальный ток, характеристику мгновенного расцепления, номинальную отключающую способность, число полюсов и заявленные условия применения. Затем эти сведения сопоставляют с расчетным током линии, допустимым током проводника и ожидаемым током короткого замыкания. Буква перед номиналом автомата — например C в обозначении C16 — не является оценкой мощности нагрузки или качества аппарата; она относится к характеристике расцепления.

Отключающая способность автомата характеризует его способность отключать ток короткого замыкания в заявленных условиях. Условный ток короткого замыкания УЗО описывает поведение защищенной комбинации с указанным устройством сверхтоковой защиты при заданных условиях испытания. Эти параметры нельзя считать синонимами.

Показателен пример точных изделий ABB. F202 A-40/0.03 обозначен как двухполюсное УЗО типа A с номинальным током 40 А и дифференциальным током 0,03 А. S202-C16 — двухполюсный автомат с характеристикой C и номинальным током 16 А. Из этих маркировок можно расшифровать свойства каждого аппарата, но нельзя без дополнительных данных заключить, что пара подходит любой линии. Требуются параметры кабеля, расчетная нагрузка, ожидаемый ток КЗ и таблица координации для соответствующих серий.

Практическая матрица проверки выглядит так:

• Функция: УЗО контролирует дифференциальный ток, автомат защищает от сверхтока.
• Нагрузка: расчетный ток линии или группы сопоставлен с автоматом, проводником и номинальным током УЗО.
• Чувствительность: дифференциальный ток выбран по назначению цепи и принятой мере защиты.
• Форма тока: тип AC, A, F или B соответствует требованиям подключаемого оборудования.
• Короткое замыкание: отключающая способность автомата и условные характеристики комбинации проверены для ожидаемых условий.
• Место в схеме: определены границы действия вводной, групповой и отходящей защиты.
• Документация: сочетание аппаратов не выходит за пределы таблиц, условий и инструкций изготовителей.

Такой порядок не дает универсальной монтажной схемы, зато позволяет увидеть главное: согласованная пара определяется совокупностью функций и паспортных параметров. Для конкретного щита итоговую совместимость фиксируют в проектном решении, а не выводят из совпадения ампер на лицевых панелях.
