Вентилятор вращается, но духовка не греет в режиме конвекции: анатомия теплового контура

Работающий вентилятор — ещё не работающая конвекция. Он подтверждает только движение крыльчатки или наличие характерного шума, но ничего не говорит о фактическом включении нагревателя. Чтобы камера наполнялась горячим воздухом, должна без разрывов работать цепь: выбранная программа даёт команду, силовая часть подаёт питание на предусмотренный режимом источник тепла, вентилятор перемещает нагретый воздух, а датчик сообщает модулю управления температуру.

Если одно звено выпадает, внешняя картина может выглядеть убедительно: свет включён, дисплей показывает заданные градусы, вентилятор слышен, индикатор разогрева активен. Однако продукты остаются холодными или готовятся только при включении верхнего и нижнего нагрева. Сравнение программ одной духовки помогает понять, на каком участке возникло несоответствие, не снимая панели и не касаясь силовых цепей.

Значок вентилятора без нагрева: обдув, размораживание или горячий воздух

Первый вопрос — действительно ли выбрана программа, которая должна нагревать камеру. Один и тот же образ вентилятора на панели может относиться к разным функциям. Встречаются режимы размораживания с циркуляцией воздуха без нагрева, программы горячего воздуха, а также комбинации вентилятора с верхним, нижним или гриль-нагревателем. Внешний вид символов и логика их использования зависят от конкретной модели, поэтому расшифровывать пиктограмму следует только по её руководству.

Важно смотреть не просто на изображение крыльчатки, а на полное обозначение режима и его описание. Дополнительная линия, дуга, окружность или другой элемент пиктограммы может указывать на источник тепла, но универсально толковать такие детали нельзя. Если в инструкции программа описана как размораживание или обдув, холодная камера при вращающемся вентиляторе не свидетельствует об отказе. Прибор выполняет именно ненагревательную функцию.

У горячего воздуха другая задача: система должна одновременно создавать воздушный поток и нагревать его предусмотренным конструкцией способом. Электродвигатель вентилятора и нагреватель получают управление по разным цепям. Поэтому крыльчатка может вращаться, даже если тепловой элемент не включился, его цепь разомкнута либо силовой выход не подал мощность. Видимое вращение доказывает исправность лишь части системы.

Полезно повторить запуск строго по последовательности из руководства: выбрать именно нагревательную программу, задать температуру и убедиться, что не активирована отдельная функция размораживания. Здесь оценивается не скорость приготовления, а сам факт появления тепла. Если на подтверждённой программе горячего воздуха камера остаётся холодной, анализ переходит от обозначений панели к устройству теплового контура.

Кольцевой нагреватель за задней стенкой: источник тепла для горячего воздуха

В духовках соответствующей конструкции источник тепла для горячего воздуха расположен у вентилятора за внутренней задней панелью. Кольцевой нагреватель охватывает область крыльчатки: воздух проходит рядом с нагретым элементом, попадает в камеру и снова вовлекается в циркуляцию. Вентилятор в этой схеме не производит тепло, а переносит его и помогает распределять по объёму камеры.

Такое расположение объясняет характерный сценарий: верхний и нижний нагреватели работают в своих программах, а режим горячего воздуха остаётся холодным. Разные программы могут использовать разные источники тепла. Исправность видимых верхнего и нижнего элементов поэтому не подтверждает исправность отдельного контура, расположенного за задней стенкой.

Однако считать кольцевой нагреватель обязательной деталью любой духовки нельзя. В некоторых моделях вентилятор работает совместно с другими нагревателями, а отдельного кольцевого элемента может не быть. Бывают и программы, в которых модуль поочерёдно управляет несколькими источниками тепла. Точная конфигурация определяется техническим описанием конкретного прибора, а не общим названием «конвекция».

Даже при подтверждённом наличии кольцевого элемента отсутствие нагрева ещё не устанавливает, какая именно деталь отказала. Одинаковый результат дадут разрыв самого нагревателя, повреждение его соединений, отсутствие команды на силовом выходе или некорректная работа температурного контроля. Доступ к этим узлам закрыт панелями, поэтому внешнее сравнение режимов только локализует ветвь системы, но не заменяет электрическую проверку.

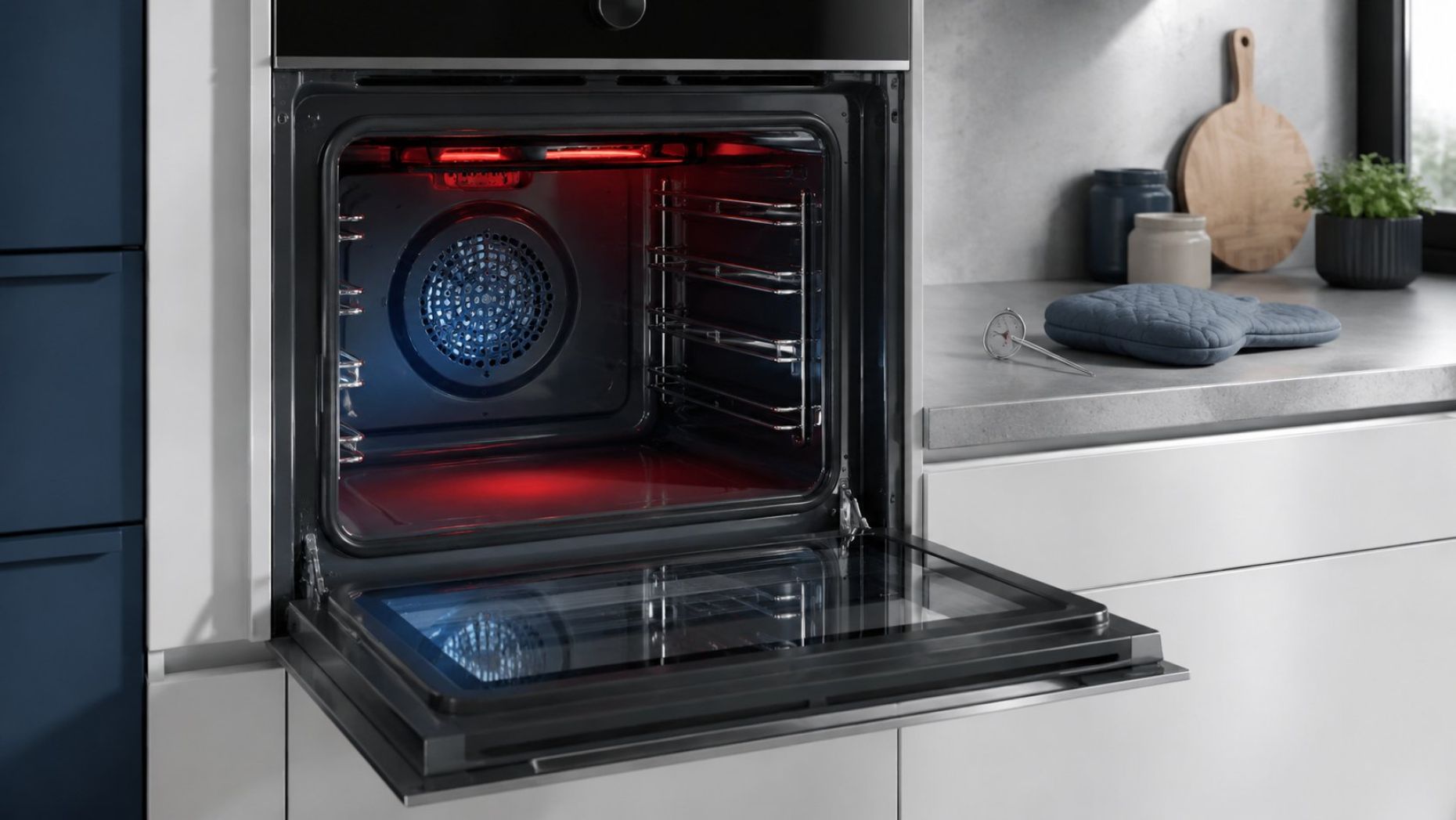

Верхний и нижний нагрев работают, а конвекция остаётся холодной: развилка по программам

Сравнение программ полезно тем, что создаёт несколько наблюдений на одном приборе. Условия должны быть сопоставимыми: пустая остывшая камера, заданная температура и отдельный запуск каждого режима. Не требуется касаться нагревателей или пытаться определить их состояние рукой. Достаточно фиксировать, начинает ли камера заметно прогреваться и соответствует ли поведение описанию программы.

Наблюдения можно свести в сравнительную матрицу:

• Верхний нагрев даёт тепло, нижний даёт тепло, их комбинация работает, а горячий воздух остаётся холодным. Общая подача питания и два источника тепла проявляют работоспособность. Область поиска сужается до компонентов и команд, используемых только проблемной программой. Но без схемы нельзя выбрать между отдельным нагревателем, его проводкой, переключением программы и силовым управлением.
• Верхний нагрев работает, нижний не греет, а комбинированный режим заметно слабее. Картина указывает на различие между ветвями нагрева. Результат конвекционной программы следует оценивать по руководству: она может использовать отдельный элемент или сочетать уже проверяемые источники.
• Отдельные программы нагревают, но одна конкретная комбинация не запускает тепло. Это сильнее связывает симптом с выбором режима и его управляющей цепью, чем с полным отсутствием питания у духовки.
• Ни одна нагревательная программа не повышает температуру, хотя дисплей и вентилятор работают. Проблема уже не выглядит изолированной неисправностью конвекции. Общими для программ могут быть питание силовой части, управление, температурный контроль или защитная цепь.
• Во всех режимах тепло появляется, но только с вентилятором результат становится слабее или неравномернее. Следует отдельно различать образование тепла и фактическую циркуляцию воздуха внутри камеры.

Эта матрица не является таблицей деталей для замены. Она показывает границы допустимого вывода. Если отказ проявляется лишь в программе горячего воздуха, можно говорить о проблеме в её функциональной ветви. Объявлять неисправным кольцевой нагреватель только по этому признаку преждевременно: тот же симптом создают управление, соединения и ошибочная интерпретация режима.

Температура растёт медленно: частичный нагрев, утечка тепла или неверная установка

Полностью холодная камера и затянутый разогрев — разные симптомы. В первом случае стенки и воздух не становятся ощутимо теплее даже после нормального запуска нагревательной программы. Во втором тепло появляется, но заданное состояние достигается непривычно долго, индикация разогрева не завершается либо приготовление явно отстаёт от результата в других режимах.

Медленный рост температуры может означать, что программа использует не все предусмотренные источники тепла. Например, один участок контура нагревает, а другой не подключается. При этом вентилятор распределяет имеющееся тепло, поэтому камера кажется тёплой, но её тепловой баланс недостаточен. Без схемы конкретной модели нельзя определить по одному этому проявлению, сколько элементов должно работать одновременно.

Другой сценарий — тепло вырабатывается, но слишком быстро покидает камеру. На это влияет дверной контур: перекошенная дверь, загрязнение зоны прилегания или повреждение уплотнителя мешают равномерному контакту по периметру. Оценивать следует не отдельную складку материала, а общее прилегание закрытой двери. Уплотнитель нельзя произвольно вытягивать, подклеивать или заменять неподходящим профилем: его форма и крепление относятся к конструкции духовки.

Неверная установка программы тоже создаёт впечатление слабого нагрева. Заданная температура может отличаться от привычной, может быть выбран щадящий режим, размораживание или комбинация, рассчитанная на другой процесс. Некоторые особенности предварительного прогрева и его индикации зависят от модели. Поэтому сравнивать время с чужой духовкой или произвольной нормой некорректно; ориентиром служат руководство и повторяемое поведение этого же прибора.

Разделить утечку и нехватку тепловой мощности помогает последовательность наблюдений. Если все нагревательные программы стали медленнее и заметно изменилось прилегание двери, подозрение не ограничивается конвекционным контуром. Если верхний и нижний нагрев сохраняют прежнее поведение, а горячий воздух постоянно отстаёт или остаётся холодным, различие сильнее связано с компонентами конкретной программы.

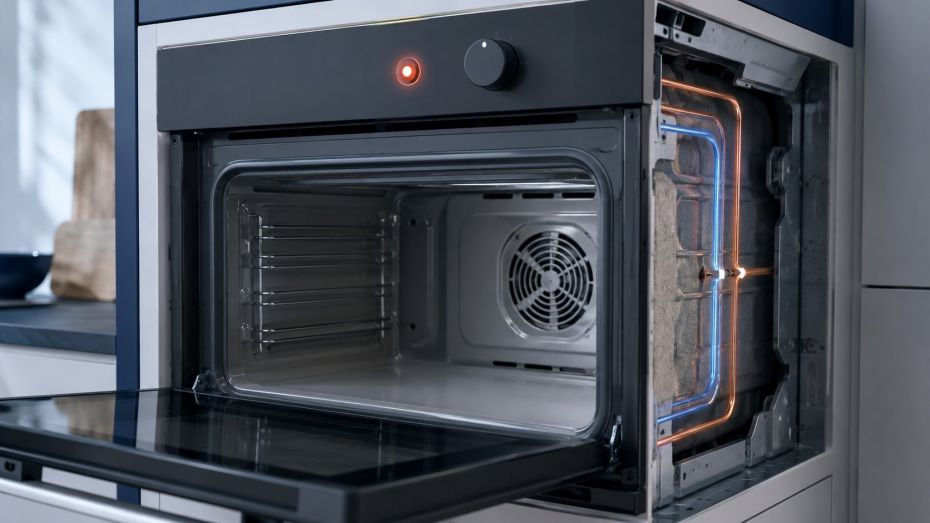

Индикатор нагрева включён, но камера холодная: команда и силовая цепь

Значок нагрева на дисплее показывает состояние логики управления: программа запущена, температура задана, и система может считать, что разогрев требуется. Это не прямой прибор контроля мощности на нагревателе. Между экраном и выделением тепла находятся силовые компоненты, соединения и сам нагревательный элемент.

Упрощённо тепловой контур выглядит так:

1. Пользователь выбирает программу и температуру.
2. Модуль управления обрабатывает команду с учётом данных температурного контроля.
3. Силовой выход подключает предусмотренный программой нагреватель.
4. Нагреватель передаёт энергию воздушному потоку или камере.
5. Датчик сообщает об изменении температуры, после чего управление регулирует дальнейший нагрев.

Экран способен отобразить первый этап, даже если последующие не выполнены. Например, команда сформирована, но силовой контакт не замкнулся; питание не дошло через соединение; цепь нагревателя разомкнута. Для пользователя все эти варианты выглядят одинаково: программа активна, вентилятор работает, а температура не растёт.

Различить такие причины внешним осмотром нельзя. Проверка реле, проводки, разъёмов и нагревателя требует снятия панелей, работы по электрической схеме конкретной модели и измерений квалифицированным специалистом. Универсальных значений сопротивления для всех нагревателей не существует, а подача питания непосредственно на узел или обход защитной цепи создают опасность и могут повредить управление.

Для обращения в «Ремонт конвекционных духовок» полезнее передать точное сравнение: какая программа выбрана, появляется ли тепло в верхнем, нижнем и комбинированном режимах, меняется ли индикация разогрева и видна ли крыльчатка внутри камеры. Такое описание направляет диагностику к нужной ветви, не превращая предположение в заранее назначенную замену детали.

Датчик температуры сообщает неверное значение: раннее завершение разогрева

Температурный датчик образует обратную связь между камерой и управлением. Модуль ориентируется не на ощущение пользователя, а на электрический сигнал этой цепи. Если полученное значение не соответствует реальному состоянию камеры, алгоритм может уменьшить или прекратить нагрев раньше времени. Тогда индикатор готовности появляется, хотя внутри ещё недостаточно горячо.

Наблюдаемое различие особенно важно: при разрыве силовой ветви камера может оставаться холодной, а при ошибочной оценке температуры тепло иногда появляется кратковременно и затем прекращается. Возможна и другая картина — система долго не подтверждает разогрев или поддерживает температуру нестабильно. Эти признаки позволяют описать поведение, но не определяют автоматически виновный компонент.

Датчик нельзя рассматривать отдельно от его проводки и модуля. Некорректный сигнал может возникнуть в чувствительном элементе, соединении или входной части управления. Кроме того, логика регулирования и допустимые параметры зависят от модели. Поэтому универсальное измеренное значение, найденное для другой духовки, ничего надёжно не доказывает.

Для диагностики сопоставляют фактический нагрев, момент изменения индикации и реакцию нескольких программ, а затем проверяют температурную цепь по сервисной документации. Если духовка объявляет предварительный прогрев завершённым при явно холодной камере, это наблюдение следует зафиксировать отдельно. Оно связывает симптом не только с источником тепла, но и с решением управления о его отключении.

Шум обдува без движения воздуха: двигатель, крыльчатка и охлаждающий вентилятор

В духовке может быть больше одного вентилятора. Вентилятор камеры обеспечивает циркуляцию воздуха около продуктов. Охлаждающий вентилятор отводит тепло от корпуса, панели управления и окружающих элементов. Он может включаться во время работы и продолжать шуметь после завершения программы. Поэтому звук из верхней или передней части прибора не доказывает, что крыльчатка внутри камеры вращается.

Если внутренняя крыльчатка видна через отверстия задней панели, её движение оценивают визуально при закрытой двери и включённой подсветке, не касаясь защитной решётки. В моделях, где обзор закрыт, ориентируются на изменение характера потока внутри камеры только тем способом, который предусмотрен руководством. Нельзя вставлять предметы в отверстия, блокировать дверной выключатель или снимать заднюю панель ради наблюдения.

Даже звук от двигателя камеры не всегда означает нормальную циркуляцию. Двигатель может гудеть без устойчивого вращения, а крыльчатка — вращаться с нарушением крепления или испытывать механическое препятствие. С другой стороны, отчётливое движение воздуха при холодной камере возвращает анализ к тепловой ветви: обдув есть, но нагрев не создаётся либо прекращается управлением.

Различение двух вентиляторов завершает функциональную картину. Сначала подтверждается правильность выбранной программы, затем отдельно оцениваются появление тепла и циркуляция внутри камеры, после чего результаты сравниваются с другими режимами. Так симптом «вентилятор работает» превращается в точное описание: какой именно вентилятор слышен или виден, есть ли поток в камере, появляется ли тепло и как ведёт себя индикация. Именно эти наблюдения позволяют проверять двигатель, источник тепла, датчик и силовое управление как связанные, но самостоятельные части конвекционного контура.
