Видеодомофон для калитки: кабель, питание и защита

Видеодомофон для калитки частного дома: кабель, питание и защита уличных узлов

Установка видеодомофона в частном доме начинается не с крепления панели, а с проектирования маршрута от калитки до монитора. На этом пути изображение зависит от положения камеры, уличный узел сталкивается с осадками и температурными изменениями, кабель — с механическими воздействиями и помехами, а питание — с сопротивлением длинной линии. Поэтому надпись «уличная панель» сама по себе не подтверждает, что весь комплект будет устойчиво работать на конкретном участке.

До отделки фасада и благоустройства территории нужно выбрать места установки, определить способ прокладки, отметить точки соединений и проверить требования документации всех устройств. Паспорт панели подтверждает допустимую температуру и класс оболочки, руководство комплекта — тип кабеля, длину линии и параметры питания, а документация автоматики ворот помогает учесть источник импульсных помех. Такой проект позволяет оценивать не отдельные приборы, а весь путь сигнала.

Кадр у калитки: высота панели, угол обзора и встречная засветка

Удобная для нажатия кнопки высота не обязательно дает правильный кадр. Положение панели нужно оценивать по изображению выбранной камеры: лицо посетителя должно оставаться в полезной части кадра, когда у калитки стоит человек разного роста или отходит на небольшое расстояние. Универсальную высоту назначать нельзя — результат зависит от рекомендованного производителем уровня монтажа, официального угла обзора, наклона панели и геометрии прохода.

До сверления стойки полезно временно разместить панель в предполагаемой точке и записать несколько кадров. Проверку проводят при реальном положении посетителя, а не только по виду пустой калитки. В кадр не должны без необходимости уходить небо, верх ограждения или земля, если из-за этого лицо становится слишком мелким. Если калитка расположена под углом к дорожке, проверяют момент подхода и положение человека непосредственно перед кнопкой.

Отдельный риск — яркий источник света напротив объектива. Утреннее или вечернее солнце, уличный фонарь и автомобильные фары могут заметно изменить изображение. Наличие ночной подсветки не решает вопрос встречной засветки автоматически. Нужны тестовые кадры утром, днем и вечером, а также проверка при включенном наружном освещении. Если условия меняются, корректируют сторону установки, наклон или используют предусмотренный производителем козырек, не перекрывая поле зрения камеры.

Звук оценивают в той же точке. Посетитель должен говорить без необходимости наклоняться вплотную к панели, а речь из динамика — оставаться разборчивой у калитки. Близкая отражающая поверхность, ниша или неудачное взаимное расположение микрофона и динамика могут усиливать эхо и акустическую обратную связь. Поэтому тестовый вызов проводят с закрытой и открытой створкой, находясь по обе стороны калитки.

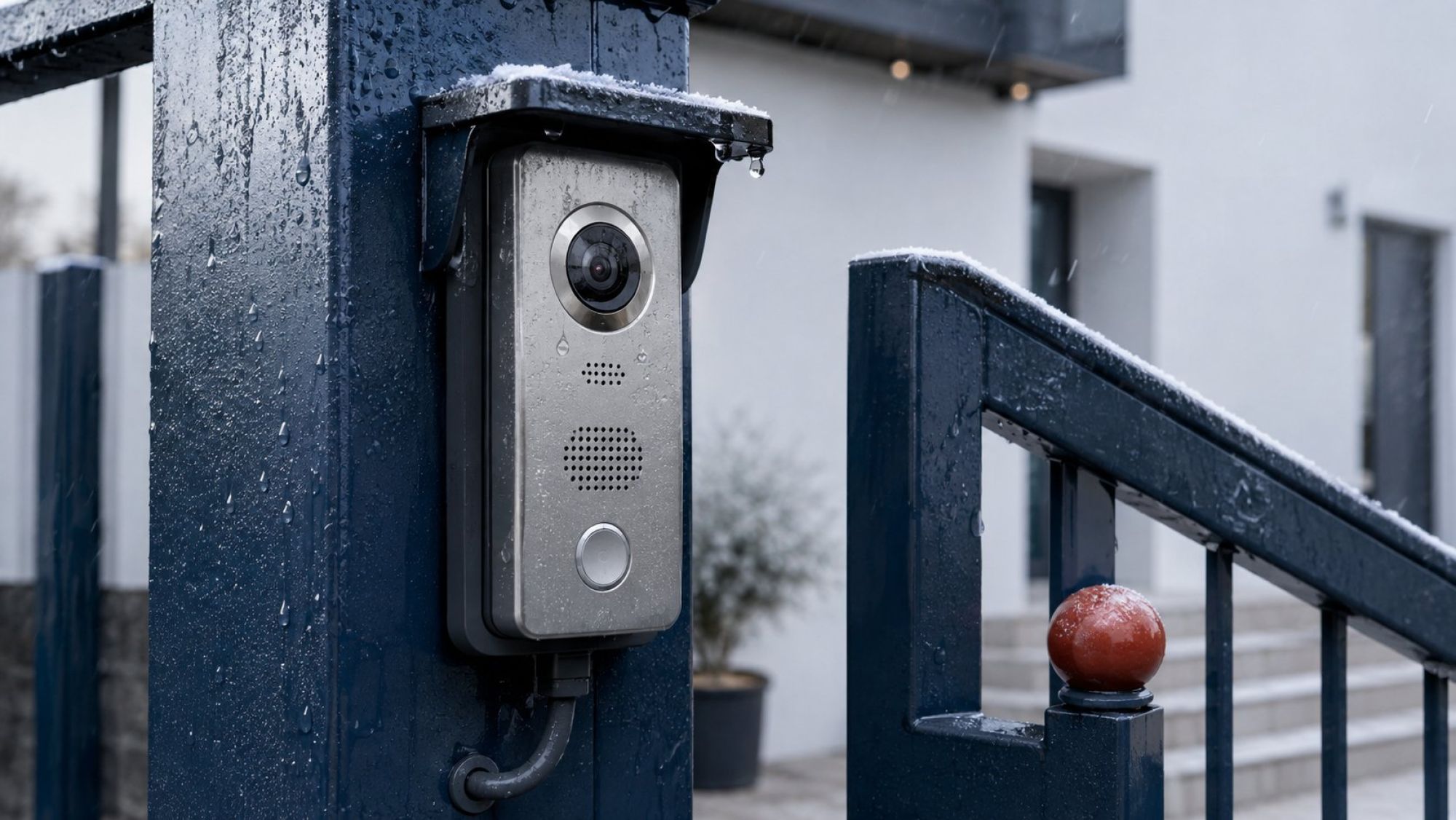

Дождь, мороз и конденсат: какие параметры панели относятся к уличной эксплуатации

Для уличного узла проверяют несколько независимых характеристик. Класс IP относится к защите оболочки в условиях, для которых она испытана, но не описывает температурную устойчивость электроники и не означает защиту при любом направлении воды или любом способе мойки. Значение сверяют только по паспорту конкретной панели, не перенося описание похожей модели на выбранное устройство.

Минимальная и максимальная рабочая температура также берутся из паспорта. Их сопоставляют не со средней погодой, а с условиями именно в месте монтажа: на открытом столбе, затененном фасаде и металлической стойке нагрев и охлаждение различаются. Маркировка «уличная» без указанного климатического диапазона не подтверждает пригодность панели для зимы на конкретном объекте.

Конденсат — отдельная задача. Влага может появляться не только снаружи, но и внутри плохо организованной полости, особенно при изменениях температуры. Козырек уменьшает прямое попадание осадков лишь при правильном положении. Он не заменяет герметизацию ввода и не должен закрывать объектив, микрофон, динамик или предусмотренные изготовителем отверстия.

Кабельный ввод выполняют в соответствии с монтажной схемой панели. Вода не должна стекать по оболочке кабеля внутрь корпуса. Если конструкцией предусмотрены уплотнение и дренаж, их сохраняют работоспособными: заливать все полости герметиком без указания производителя нельзя, поскольку можно перекрыть отвод влаги или усложнить обслуживание. До покупки следует проверить, входят ли нужные уплотнения и козырек в комплект и для какого способа монтажа они предназначены.

От столба до дома: воздушная, подземная и фасадная кабельные трассы

Способ прокладки выбирают по сочетанию уязвимостей и доступности для обслуживания. Воздушный участок открыт ветру, осадкам, солнечному излучению и механическому натяжению. Для него нужна оболочка, которую изготовитель кабеля допускает использовать снаружи, а способ крепления не должен переносить нагрузку на разъемы панели. Обычная внутренняя оболочка не становится пригодной для улицы только потому, что кабель помещен под свесом.

Подземная трасса скрыта от солнца, но может пострадать при земляных и ландшафтных работах. Кабель и его механическую защиту выбирают по проекту и действующим требованиям для конкретного участка. Глубину, взаимное положение с другими коммуникациями и способ ввода в здания нельзя назначать универсально: эти решения требуют проверки актуальных норм и фактического плана территории. Особенно важно зафиксировать маршрут до укладки покрытия и посадки растений.

Фасадная прокладка обычно лучше доступна для осмотра, но наружная оболочка и крепления остаются под воздействием погоды и ультрафиолета. Маршрут не должен создавать участки, по которым вода направляется к коробке или вводу. В точках перехода между столбом, грунтом и фасадом заранее предусматривают защиту кабеля и возможность диагностики без разрушения отделки.

Промежуточные соединения нельзя замуровывать в неизвестном месте или оставлять непосредственно в грунте без предусмотренного для этого решения. Их расположение отмечают на схеме участка. Доступность нужна не для постоянного вмешательства, а для проверки линии, если после смены сезона появятся нестабильный вызов, шум или пропадание изображения.

Возле подвижной створки учитывают ее полный ход, точки прижима и вибрацию. Кабель не должен натягиваться при открывании калитки или попадать в петли и запорный механизм. Если линия пересекает подвижный участок, конструкцию перехода выбирают для такого движения. Запас размещают защищенно: свободная петля, доступная с улицы, уязвима для случайного зацепа и постороннего воздействия.

Длина линии и падение напряжения: почему панель перезагружается при вызове

На длинной трассе важно различать напряжение без активной нагрузки и напряжение в момент работы. В покое измерение может выглядеть нормальным, но при вызове, включении подсветки или другой штатной функции ток меняется. На сопротивлении проводников возникает падение напряжения, и на удаленном устройстве его может оказаться недостаточно. Внешне это проявляется как перезапуск панели, обрыв вызова, пропадание изображения или нестабильная работа отдельных функций.

Сопротивление линии связано с материалом проводника, длиной пути тока и сечением жил. Для цепи питания учитывается весь путь до нагрузки и обратно, поэтому нельзя оценивать ситуацию только по расстоянию от дома до калитки. Уменьшение сечения и увеличение длины повышают влияние линии, но выбирать кабель по одному общему правилу нельзя: допустимые длины, тип и сечения нужно брать из руководства конкретного комплекта.

Проверяют номинальное напряжение, допустимый диапазон питания и нагрузку каждого узла. В расчет нельзя автоматически включать только панель и монитор, если от той же цепи фактически питаются дополнительные устройства. При этом объединять питание произвольным способом тоже нельзя: схема соединений должна соответствовать документации оборудования.

Раздельное питание удаленного узла может уменьшить влияние длинной питающей линии, но допустимо только тогда, когда такой вариант прямо предусмотрен производителем. Нужно подтвердить место подключения, параметры блока и общую схему системы. Самовольная подача питания на жилы, назначение которых не проверено, способна привести не к улучшению связи, а к несовместимости или повреждению оборудования.

При приемке напряжение измеряют на нужных клеммах не только в покое, но и в режиме, создающем штатную нагрузку. Полученные значения сравнивают с диапазоном из паспорта. Такая проверка информативнее предположения, что блок питания исправен лишь потому, что его выход без нагрузки соответствует маркировке.

Силовой кабель, автоматика ворот и видеолиния: откуда появляются полосы и шум

Даже правильно выбранная по длине линия может передавать нестабильное изображение, если маршрут проходит рядом с источниками электромагнитных помех. Особое внимание требуется длинным параллельным участкам с силовым кабелем. Возможность совместной или близкой прокладки, необходимое разнесение и защиту определяют по актуальным нормам и проекту. Статья не может заменить обследование действующих линий на участке.

Автоматика ворот создает переменную нагрузку: при запуске и работе двигателя электрическая обстановка отличается от состояния покоя. Поэтому полосы, шум в динамике или кратковременное исчезновение изображения могут появляться только во время движения ворот. Если проверять домофон при неподвижной створке, такой сценарий останется незамеченным.

Маршрут видеолинии сопоставляют со схемой питания двигателя, блоком управления воротами, наружным освещением и другими проводными системами. Важны не только места кабелей в грунте, но и общие коробки, вводы и участки внутри столба. Диагностика становится проще, если трассы и точки пересечения нанесены на исполнительную схему.

Тип кабеля и необходимость экрана определяет производитель домофона. Сам по себе экран не исправляет любую помеху. Его подключение или заземление выполняют только по штатной схеме: произвольное соединение с доступной металлической конструкцией не считается подтвержденным решением. Если документация требует определенного оконцевания экрана, оно должно сохраняться на всей трассе, включая промежуточные коробки.

Финальный тест проводят при одновременной работе домофона и оборудования, способного повлиять на линию. Ворота несколько раз запускают в штатных направлениях, включают наружное освещение и оценивают изображение со звуком. Повторяемая связь дефекта с конкретной нагрузкой дает больше информации, чем единичная проверка экрана в спокойном режиме.

Коробки и разъемы на улице: где линия теряет герметичность и контакт

Каждое промежуточное соединение добавляет участок, на котором возможны попадание влаги, ослабление контакта и изменение сопротивления. Поэтому число соединений ограничивают проектной необходимостью, а их места делают известными и доступными для обслуживания. Уличную коробку выбирают по условиям ее размещения и требованиям к оболочке, не считая любой закрывающийся короб автоматически герметичным.

Вводы располагают так, чтобы вода не стекала по кабелю к уплотнению. Практически это означает предпочтение нижнего ввода там, где он разрешен конструкцией, и отсутствие направленной к коробке водяной дорожки. Если кабель подходит сверху, геометрию участка организуют по монтажным правилам выбранного корпуса. Неиспользуемые вводы закрывают предусмотренными заглушками.

Влага на контактах не всегда вызывает мгновенный полный отказ. Коррозия и ослабление соединения могут постепенно увеличить сопротивление, поэтому система сначала работает только в теплую сухую погоду, а затем начинает срываться при нагрузке. При диагностике проверяют не только наличие сигнала, но и состояние оконцеваний, следы воды, надежность фиксации и падение напряжения на проблемном участке.

Способ оконцевания должен соответствовать типу кабеля и клеммам устройства. Скрутка, случайный разъем или соединение разных проводников без подтвержденной технологии не становятся надежнее после помещения в закрытую коробку. Если производитель задает разъем, инструмент или последовательность подготовки жил, эти требования учитывают при комплектации работ.

Сервисная петля позволяет повторно оконцевать кабель без замены всей трассы, но ее размещают внутри защищенного объема или в недоступной посторонним зоне. Запас не должен пережиматься крышкой, лежать в воде или мешать уплотнению. После сборки коробку маркируют на исполнительной схеме, а доступ к ней сохраняют после отделочных и ландшафтных работ.

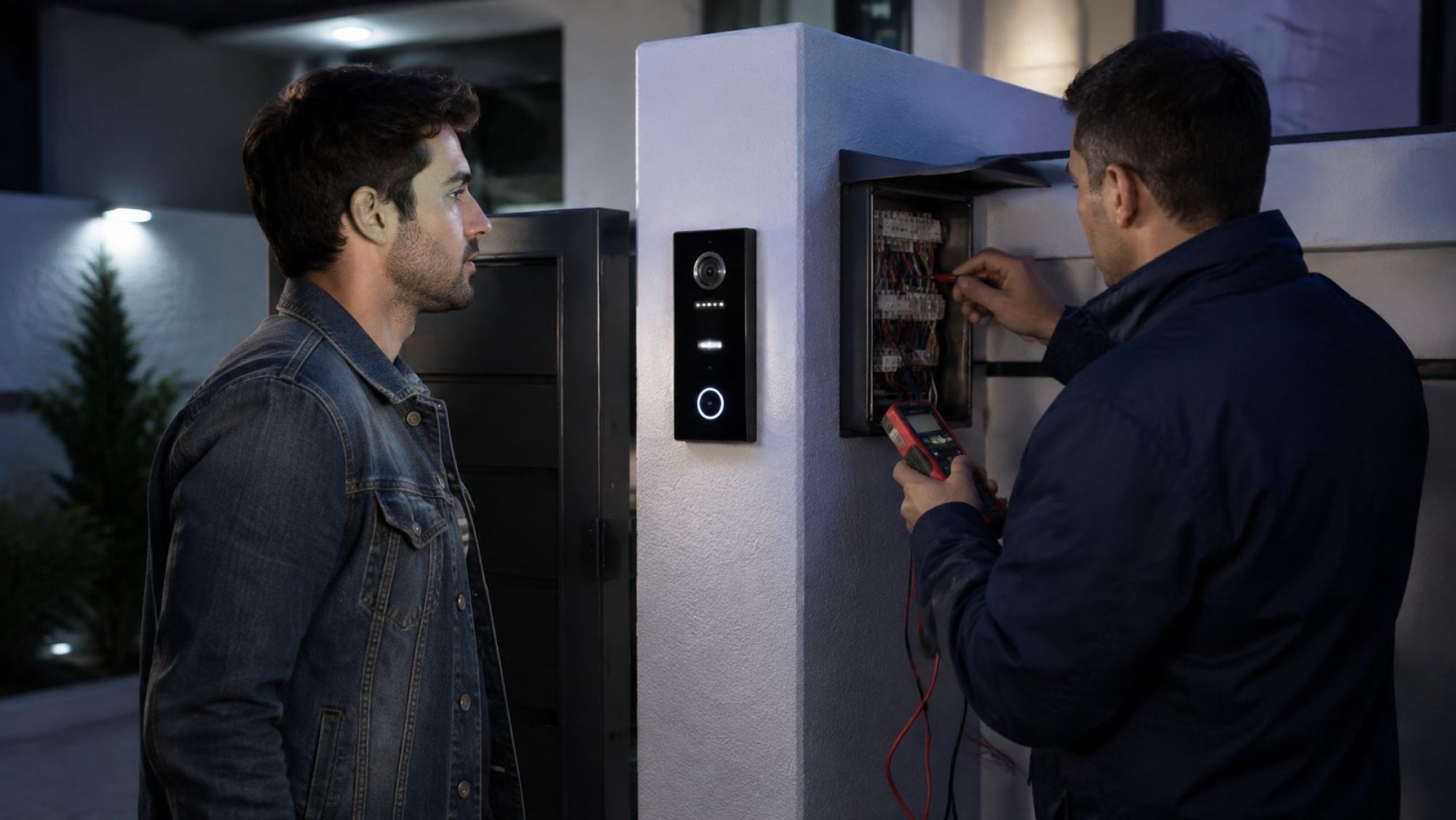

Приемочные измерения: изображение ночью, звук у калитки и напряжение под нагрузкой

Готовность системы подтверждает не факт появления картинки сразу после подключения, а воспроизводимый результат в условиях, ради которых проложена уличная линия. Проверку проводят до окончательного закрытия доступов и восстановления отделки, чтобы обнаруженный дефект можно было связать с конкретным участком трассы.

• Изображение днем. Посетитель разного роста остается в полезной части кадра, лицо различимо при подходе и у кнопки, а встречный свет не делает основной объект нечитабельным.
• Изображение ночью. При штатной подсветке лицо различимо на рабочем расстоянии. Отдельно проверяют влияние фонаря, фар и отражения от близких поверхностей.
• Звук. Речь разборчива в обе стороны при закрытой и открытой калитке, без устойчивого свиста, сильного эха и необходимости говорить вплотную к микрофону.
• Совместная работа. Вызов не прерывается, изображение и звук сохраняются при запуске ворот и включении наружного освещения.
• Питание. Напряжение измерено в покое и под штатной нагрузкой на предусмотренных контрольных точках, а результаты соответствуют диапазонам из паспортов устройств.
• Кабельная линия. Зафиксированы результаты измерений, маршрут, тип кабеля, места соединений и оконцеваний.

Дневные и ночные кадры, показания под нагрузкой и схема трассы формируют проверяемую картину состояния системы на момент сдачи. Если показатель выходит за паспортный диапазон или дефект повторяется при работе ворот, систему нельзя считать принятой только потому, что единичный вызов прошел успешно. Для услуги «Установка видеодомофона» такой набор результатов связывает качество монтажа с конкретными характеристиками изображения, звука, питания и линии, а не с внешним видом установленной панели.
