Видеодомофон в квартире с подъездным домофоном: как совместить две системы

Заменить обычную квартирную трубку видеомонитором недостаточно: подъездная и квартирная части должны понимать сигналы друг друга. Совместимость определяется не названием бренда на корпусе, а типом подъездной линии, интерфейсами монитора, возможностями модуля сопряжения и схемой питания. Все эти параметры нужно выяснить до покупки оборудования.

Установка видеодомофона в таком сценарии объединяет два источника вызова. Первый находится у подъезда и относится к общей системе дома. Второй — индивидуальная вызывная панель возле двери квартиры. Задача состоит в том, чтобы принимать оба вызова на одном экране, разговаривать с посетителями и отправлять команду открытия нужной двери, не нарушая работу подъездной сети.

Координатная и цифровая подъездные линии: по каким признакам различаются системы

Первая развилка — определить архитектуру действующего подъездного домофона. В координатной системе квартира выбирается посредством соединений в координатной матрице. В цифровой системе абонентские устройства работают на общей линии, а нужная квартира определяется по заданному адресу. Эти способы адресации различаются, поэтому рассчитанный на один тип линии модуль нельзя автоматически считать подходящим для другого.

Начинать проверку лучше с точного наименования подъездного оборудования. Полезны маркировка модели на доступной части аппарата, сведения из паспорта системы и информация обслуживающей домофон организации или управляющей организации. Нужен не общий ответ вроде «стоит цифровой домофон», а подтверждение модели, типа абонентской линии и условий подключения дополнительного квартирного устройства.

Внешний вид старой трубки не дает надежного ответа. Похожие корпуса могут использоваться с разными системами, а внутри подъезда оборудование могло обновляться без замены всех квартирных аппаратов. Количество видимых проводов также нельзя рассматривать как достаточное доказательство: оно не описывает способ адресации и назначение каждого соединения.

До выбора монитора стоит зафиксировать четыре позиции: производителя и модель подъездного блока, тип линии, модель действующей квартирной трубки и доступность видеосигнала от подъездной камеры. Последний пункт особенно важен. Наличие камеры в наружной панели еще не означает, что изображение выведено на квартирную линию и может быть принято выбранным монитором.

Если обозначение оборудования не читается или по нему нельзя уверенно определить архитектуру, сведения запрашивают у организации, которая обслуживает домофон. Самостоятельно вскрывать подъездные блоки или проверять неизвестные проводники для такой идентификации не требуется. Ошибка на первой развилке приведет к неверному выбору адаптера, даже если сам монитор подходит по размеру и функциям.

Модуль сопряжения: какие сигналы он передает квартирному монитору

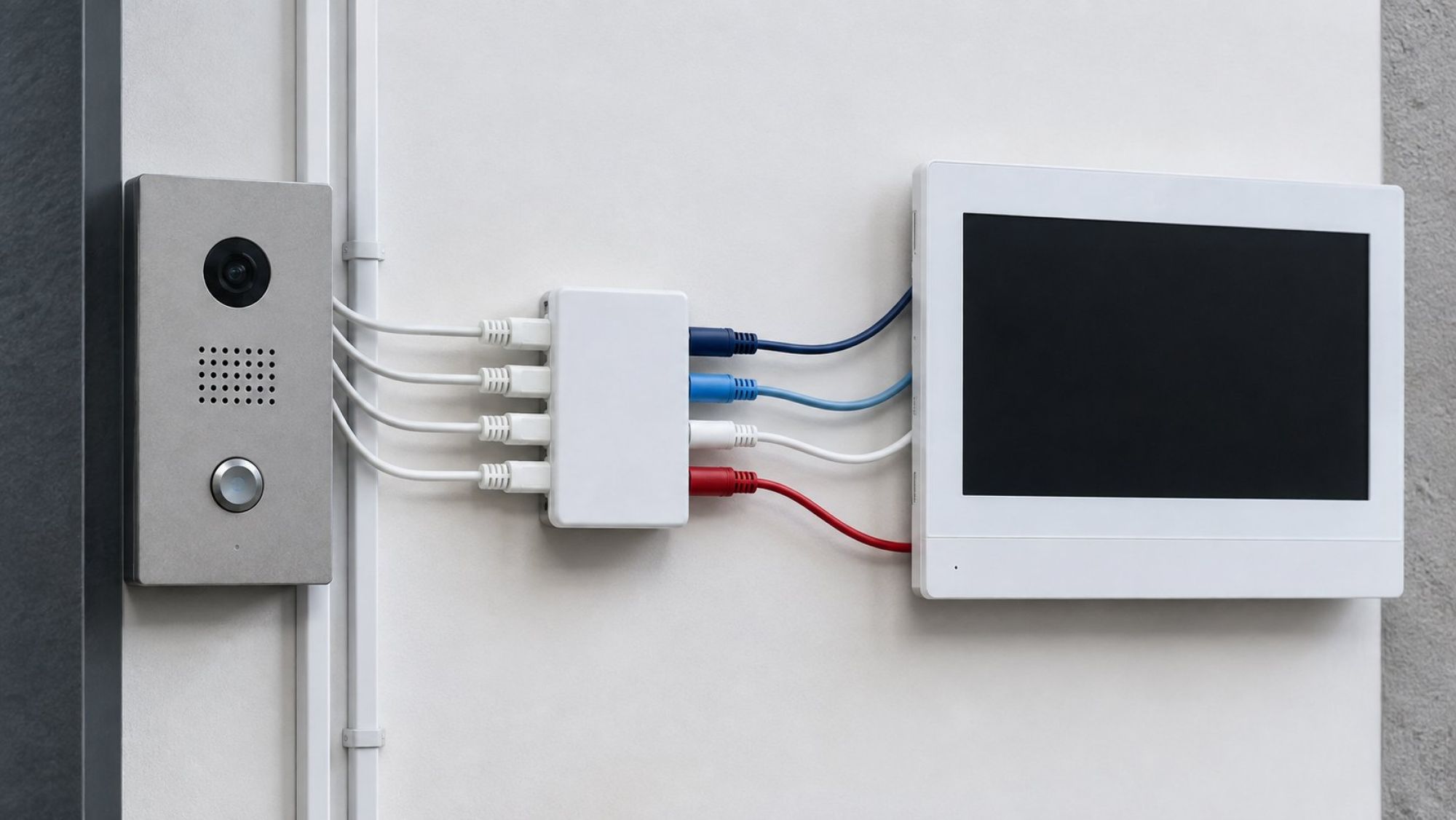

Модуль сопряжения — промежуточное устройство между общей подъездной линией и входом квартирного видеомонитора. Он принимает сигналы одной системы и формирует понятные монитору команды. Его выбирают одновременно по типу подъездной линии и по совместимости с конкретным монитором, а не только по названию подъездного домофона.

Базовый пользовательский сценарий включает входящий вызов, двусторонний звук и команду открытия подъездной двери. Но присутствие всех трех функций необходимо подтвердить в документации именно для выбранного сочетания устройств. Адаптер может поддерживать работу с определенным семейством линий, но иметь ограничения по мониторам, способу управления или отдельным режимам разговора.

Видео рассматривают как самостоятельный канал. Аудиовызов и команда открытия могут поступать по подъездной линии, тогда как изображение передается отдельным способом или вообще недоступно в квартире. Поэтому формулировка «поддерживает подключение к подъездному домофону» сама по себе не гарантирует изображение с подъездной камеры.

Для показа посетителя должны совпасть несколько условий: общая система действительно предоставляет видеосигнал, существует доступная точка его получения, формат поддерживается квартирным оборудованием, а выбранная схема сопряжения предусматривает передачу изображения. Если подтвержден только звук, монитор сможет работать с подъездным вызовом как переговорное устройство, но обещать картинку нельзя.

В паспорте модуля следует найти назначение контактов или интерфейсов, перечень совместимых систем и описание поддерживаемых функций. В паспорте монитора — допустимый тип входа, схему подключения подъездного адаптера и ограничения каналов. Совпадение разъемов по форме не заменяет такого подтверждения: одинаковый корпус соединителя не доказывает совпадение сигналов.

Практическая проверка совместимости выглядит как цепочка: подъездная система — абонентская линия — модуль сопряжения — вход монитора. Если хотя бы для одного перехода нет подтвержденной пары, комплект нельзя считать согласованным. Понятие «универсальный адаптер» здесь опасно воспринимать буквально: реальная совместимость всегда ограничена перечнем систем, режимов и функций.

Один экран для подъезда и двери квартиры: как распределяются каналы вызова

После подтверждения связи с подъездом нужно проверить вторую часть сценария — индивидуальную панель у квартиры. Монитор должен иметь предусмотренные производителем входы для нужного количества панелей и камер. Подъездный адаптер при этом может занимать один из каналов, поэтому заявленное число подключений нужно сопоставлять с фактической схемой, а не оценивать отдельно от нее.

В удобной конфигурации монитор различает источники вызова: на экране или с помощью отдельной индикации понятно, звонят от подъезда или от двери квартиры. Это влияет не только на подпись. От выбранного канала зависит, с кем устанавливается разговор и на какой исполнительный механизм отправляется команда открытия.

Не каждый монитор выводит понятное пользовательское название источника. В одной модели это может быть обозначение входа, в другой — номер канала или отличающийся экран вызова. Конкретный вид индикации проверяют по руководству. Важно, чтобы жильцы могли однозначно распознать дверь до нажатия кнопки открытия.

Отдельной проверки требует поведение при двух почти одновременных вызовах. Возможны разные алгоритмы: удержание активного разговора, переключение на новый источник, отображение уведомления или игнорирование второго события до завершения первого. Универсального порядка нет — приоритет задается логикой конкретного монитора и подключенных устройств.

То же относится к просмотру камеры без входящего звонка. Кнопка наблюдения может последовательно переключать доступные панели, открывать только локальную камеру или не давать прямой доступ к подъездному изображению. Возможность ответить на вызов еще не означает возможность включить эту же камеру по желанию пользователя.

До покупки полезно описать ожидаемый сценарий простыми действиями: увидеть источник вызова, принять разговор, открыть соответствующую дверь, завершить связь и при необходимости самостоятельно включить нужную камеру. Затем каждое действие сопоставляют с руководством монитора и схемой модуля. Так список рекламных функций превращается в проверяемую последовательность.

Если к монитору планируется подключить не только две панели, но и дополнительные камеры, регистратор или второй экран, их также учитывают по входам и режимам. Один физический разъем нельзя одновременно считать свободным для нескольких функций, если производитель прямо не предусмотрел такое совместное использование.

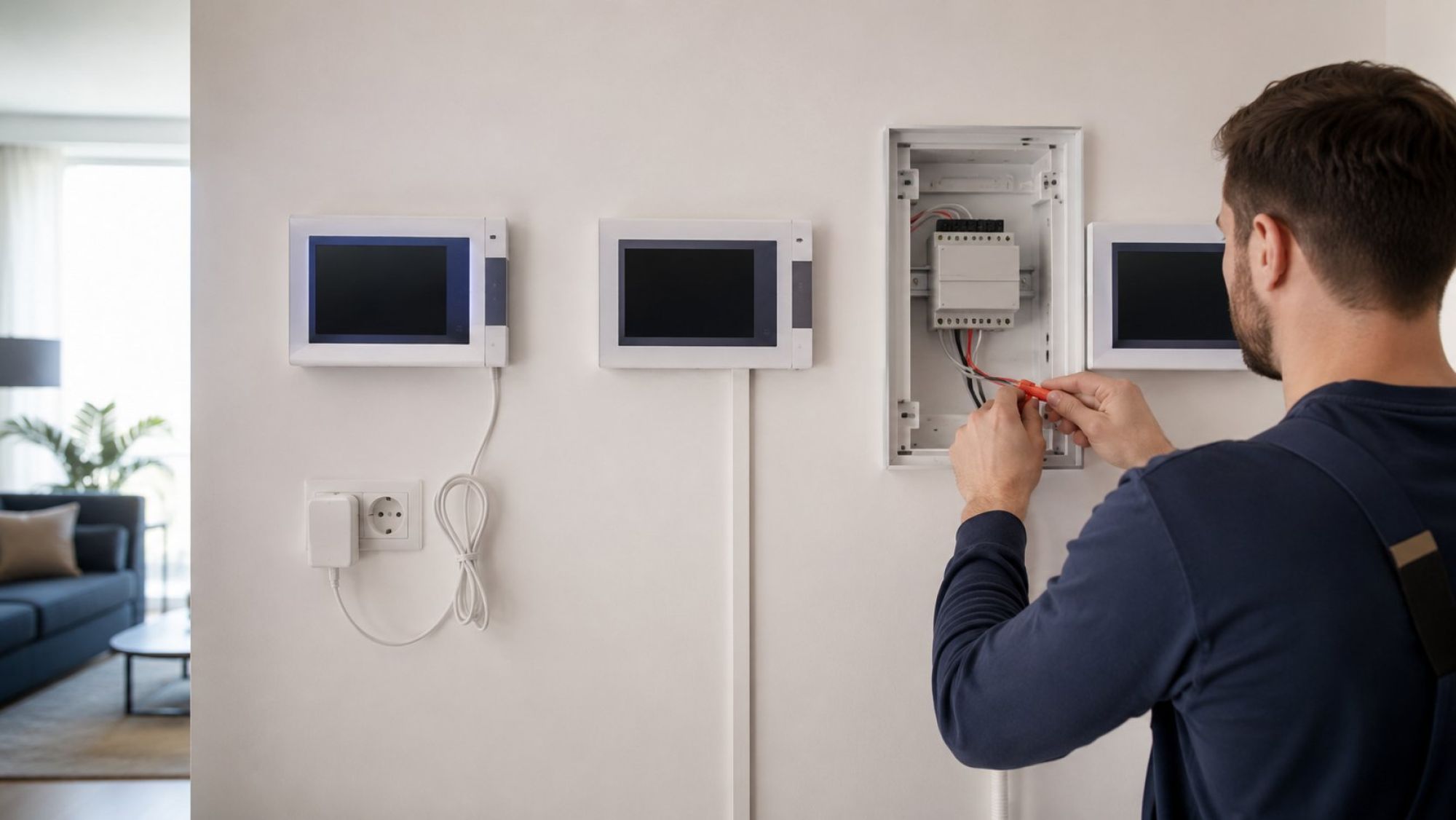

Розетка, блок питания или DIN-рейка: три варианта питания монитора

Розетка нужна не каждому видеодомофону. Способ питания зависит от конструкции монитора и комплектации. В одном устройстве сетевой блок встроен в корпус, в другом используется внешний адаптер, в третьем предусмотрено низковольтное питание от отдельного источника. Выбирать вариант следует по паспорту конкретной модели.

Монитор со встроенным блоком

При встроенном источнике к месту установки подводится питание способом, указанным производителем. Такая схема позволяет не размещать рядом отдельный адаптер, но не отменяет требований к доступности подключения и безопасному обслуживанию. Сетевую часть должен предусматривать специалист, знакомый с устройством электропроводки квартиры.

Внешний блок питания

Внешний адаптер обычно требует доступной точки подключения. Розетку располагают так, чтобы провод не был натянут, не пересекал проход и не мешал снять монитор для обслуживания. Сам адаптер не следует навсегда замуровывать в отделку: источник питания может потребовать диагностики или замены независимо от самого экрана.

Низковольтный источник на DIN-рейке

Отдельный блок в электрощите позволяет подвести к монитору низковольтную линию, если такую схему допускает его паспорт. Но наличие свободного места на DIN-рейке еще не подтверждает возможность установки. Нужно учесть параметры источника, условия его размещения, доступ для обслуживания, трассу кабеля и устройство щита.

Работы внутри электрощита и подключение к сетевому напряжению не относятся к пользовательской настройке домофона. Здесь требуется проектное решение для конкретной квартиры и квалифицированное выполнение. Для выбора оборудования владельцу достаточно заранее определить желаемое место экрана и передать специалисту паспортные параметры монитора.

Питание нельзя подбирать только по подходящему штекеру. Сверяют предусмотренный тип источника, электрические параметры, полярность при ее наличии и требования производителя к кабелю. Также учитывают питание модуля сопряжения, вызывной панели и дополнительных устройств: не во всех схемах они получают энергию от монитора.

Развилка по питанию должна быть закрыта до отделочных работ. Для встроенного блока планируют допустимое сетевое подключение, для внешнего адаптера — доступную розетку, для щитового источника — согласованную низковольтную трассу. Тогда интерьерное размещение экрана не вступит в конфликт с реальным способом его подключения.

Кабель между монитором и квартирной панелью: длина, жилы и помехи

Кабель связывает монитор с индивидуальной вызывной панелью и непосредственно влияет на качество изображения, звука и управления. Требуемое число жил и их назначение задаются схемой конкретного комплекта. Нельзя выбирать провод только потому, что его часто используют для других домофонов: у оборудования могут различаться интерфейсы и требования к линии.

Сначала определяют фактический маршрут, а затем его длину. Расстояние по прямой между экраном и дверью почти всегда меньше длины трассы: кабель проходит через повороты, дверную зону, монтажные полости и участки подъема или спуска. К полученной схеме применяют фирменную таблицу выбора кабеля для соответствующей модели.

Допустимая протяженность зависит не от одного названия кабеля. Значение имеют схема передачи, материал и сечение жил, формат видеосигнала, качество соединений и требования оборудования. Поэтому точное предельное расстояние нельзя переносить с одной модели на другую. Его берут из руководства выбранного монитора или комплекта.

Силовую и слаботочную проводку планируют как разные трассы с учетом действующих требований к совместной прокладке. Длительное соседство с силовыми линиями и неподходящее пересечение могут создавать электромагнитные помехи. Конкретное разнесение и способ прокладки определяют по условиям помещения и применимым правилам, без универсальных чисел.

Признаки возможных наводок проявляются не только полной потерей сигнала. На изображении могут появляться полосы, дрожание или периодические искажения, а в звуке — фон и треск. Если эффект связан с включением освещения или мощной бытовой нагрузки, это указывает на необходимость проверить трассу, соединения, питание и соответствие кабеля документации.

Особое внимание нужно уделить переходам и соединениям. Наращивание линии, смешение разных кабелей и плохо выполненные контакты изменяют характеристики канала. Даже подходящий по числу жил провод не гарантирует результат, если его параметры не отвечают длине и формату сигнала.

Кабели к подъездному модулю и к квартирной панели выполняют разные задачи, поэтому требования к ним проверяют раздельно. Существующую подъездную пару нельзя автоматически использовать как свободную трассу для локального видео. Для новой панели обычно планируется собственное соединение с монитором по схеме производителя.

Таблица совместимости до покупки: какие данные собрать по каждому узлу

Итоговую проверку удобно оформить как перечень узлов. В каждой строке должны стоять не предположения, а точные модели, интерфейсы и подтвержденные функции. Если какое-либо поле остается неизвестным, покупку зависимого от него оборудования лучше не считать окончательно согласованной.

Подъездная система

• Оборудование: производитель и точная модель подъездного домофона.
• Линия: подтвержденный координатный или цифровой тип и способ подключения квартирного абонента.
• Видео: наличие доступного видеосигнала для квартиры, его интерфейс и способ передачи.
• Подтверждение: документация системы или сведения обслуживающей организации.

Модуль сопряжения

• Идентификация: полный артикул и версия устройства, если производитель различает исполнения.
• Совместимость: конкретная подъездная система и конкретный вход выбранного монитора.
• Функции: вызов, двусторонний звук, открытие двери и видео отмечаются отдельно.
• Ограничения: недоступные режимы, занятый канал монитора и требования к питанию.

Квартирный монитор

• Входы: число поддерживаемых панелей и камер, а не только число разъемов на корпусе.
• Логика: обозначение источников, приоритет одновременных вызовов и просмотр без звонка.
• Управление: соответствие команды открытия подъездной и квартирной двери нужным каналам.
• Питание: встроенный блок, внешний адаптер или допустимый низковольтный источник.

Квартирная панель и кабель

• Панель: совместимость ее интерфейса с монитором и наличие нужного исполнительного выхода.
• Трасса: фактическая длина, число жил и марка кабеля по фирменной таблице.
• Прокладка: маршрут относительно силовой проводки, места соединений и доступные монтажные зоны.
• Резерв каналов: возможность подключить запланированные камеры или второй монитор без конфликта входов.

После заполнения получается единая карта: существующая линия соединяется с подтвержденным модулем, модуль — с поддерживаемым входом монитора, а локальная панель занимает отдельный предусмотренный канал. Питание и кабельная трасса проверяются для каждого устройства, а не для системы «в целом».

Если требуется профессиональная Установка видеодомофона, такую карту удобно использовать как техническое задание: она показывает, что уже известно о подъездной сети, какие функции нужны на одном экране и какие параметры еще следует подтвердить. Это помогает выбрать комплект по реальному сценарию квартиры, а не по внешнему сходству устройств или общему обещанию совместимости.
