Внешнее и внутреннее электроснабжение здания: где проходит граница проектных решений

Электрическую сеть здания удобно рассматривать как единый маршрут: от обозначенного в документации места подключения — через линию, подстанцию или распределительное устройство, кабельный ввод и главные щиты — к этажным и групповым цепям. На этом маршруте могут использоваться разные отметки для описания подключения, принадлежности оборудования, его обслуживания и разделения проектных решений. Они не обязательно совпадают физически.

Поэтому Проектирование электроснабжения нельзя начинать с предположения, что все до стены здания относится к внешней сети, а все после стены — к внутренней. Такая схема подходит лишь для предварительного представления об объекте. Рабочую границу устанавливают по техническим условиям, документам о разграничении, принятой схеме питания, заданию на проектирование и устройству конкретного объекта.

Точка присоединения и граница балансовой принадлежности: почему это не всегда одно место

При чтении исходных документов точку присоединения можно использовать как ориентир, показывающий место соединения проектируемого объекта с электрической сетью. Для проектной модели это опорная координата маршрута: относительно нее определяют, какие линии и устройства необходимо показать до здания и как проектируемая установка взаимодействует с существующей сетью. Конкретное место следует брать из документов по объекту, а не определять по внешнему виду оборудования.

Границу балансовой принадлежности в проектной работе рассматривают как отметку, помогающую разделить имущество сторон на общей схеме. Она может не совпадать с фасадом, границей участка или местом установки вводного шкафа. Поэтому принадлежность кабеля, аппарата или распределительного устройства нельзя надежно определить только по его расположению.

Отдельно в документах может быть описано распределение эксплуатационных обязанностей. Для проектировщика это означает, что на одном маршруте необходимо различать несколько вопросов:

• в каком месте выполняется соединение с существующей сетью;
• как между сторонами распределено оборудование;
• кто обслуживает соответствующие участки;
• в каком комплекте разрабатывается каждый проектный узел.

Такое разделение представляет собой практическую модель чтения документов, а не замену их официальных формулировок. Если разные документы указывают разные места, проектировщику необходимо сопоставить их, обозначить узлы на схеме и согласовать границы заданий. От этого зависят объем обследования, состав трасс и щитов, а также перечень данных, которыми обмениваются разработчики смежных частей проекта.

От сети до ввода: какие элементы образуют внешнее электроснабжение

Внешнее электроснабжение обеспечивает передачу энергии от доступного источника или узла сети к объекту. К его основным элементам относятся воздушные и подземные кабельные линии, передающие электроэнергию от подстанций к потребителям. В конкретной схеме маршрут также может включать подстанцию, распределительные устройства, соединительные элементы, опоры и трассовые сооружения. Состав определяется потребностью объекта и принятой схемой подключения.

Воздушная линия требует увязки с расположением опор, пересечениями, подъездами и свободным пространством. Кабельную трассу связывают с планировкой участка, дорогами, фундаментами и другими инженерными коммуникациями. Поэтому внешний участок — не просто линия на генеральном плане. Проект должен соединять электрическую схему с фактическим путем прокладки и согласованными решениями по территории.

Если в маршрут входит трансформаторная подстанция, она образует отдельную ступень между питающей и распределительной сетями объекта. В проекте тогда требуется координация размещения оборудования, входящих и отходящих линий, доступа для эксплуатации, заземляющих и строительных решений. Отнесение подстанции к конкретной части документации определяют не только по тому, какое здание она питает, но и по принятой границе проектирования.

Практическую границу наружного раздела полезно задавать однозначно обозначенным узлом: конкретным аппаратом, панелью, соединением или местом присоединения кабеля. Формулировка «кабель до здания» оставляет вопросы о последнем участке трассы, вводной проходке, оконцевании и подключении к принимающему устройству. Эти работы необходимо распределить между разделами в задании на проектирование.

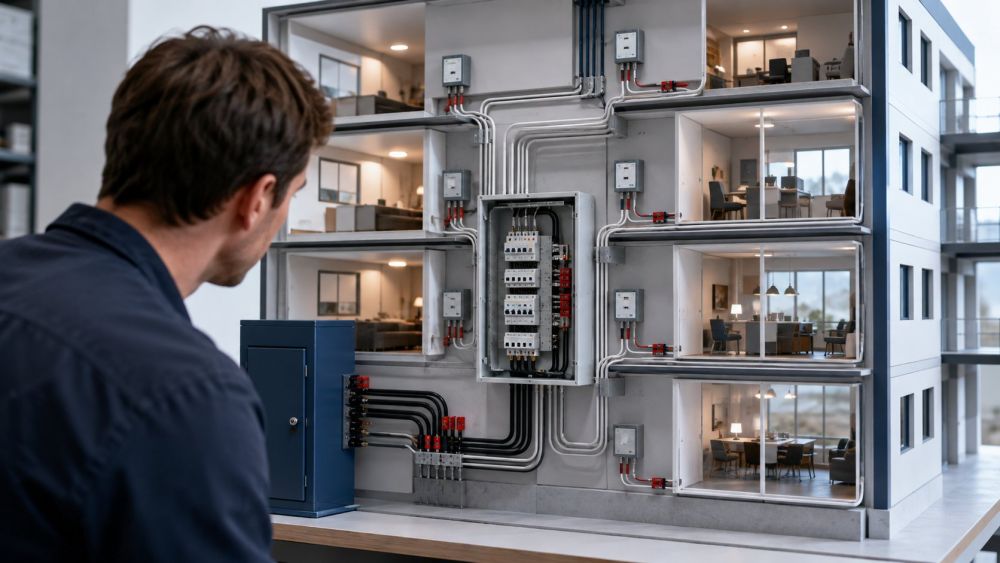

ВРУ, ГРЩ и этажные щиты: иерархия внутреннего распределения

После приема питания сеть распределяет его между потребителями здания. Первым крупным узлом часто становится вводно-распределительное устройство — ВРУ. В принятой схеме оно может объединять вводные, защитные и распределительные функции. Однако само название или положение ВРУ не определяет автоматически имущественную, эксплуатационную либо проектную границу.

Главный распределительный щит — ГРЩ — формирует один из основных уровней внутреннего распределения. Через него питание может направляться к крупным группам нагрузок, отдельным частям здания, инженерному оборудованию и нижестоящим щитам. В небольшом объекте функции вводного и главного распределительного устройств могут быть конструктивно объединены. В разветвленной системе это могут быть разные устройства, связанные отдельной линией.

Далее маршрут разделяется по назначению и территории. Этажные щиты обслуживают соответствующие зоны здания, а групповые — отдельные цепи или совокупности потребителей. Такая иерархия позволяет соотнести уровни распределения с подключенными нагрузками и сделать схему понятной для проектирования и последующей эксплуатации.

Проект внутреннего электроснабжения должен сохранять связь между всеми уровнями. Для каждого перехода важно указать, откуда приходит питание, какая нагрузка передается дальше, к какому узлу подключается линия и где заканчивается объем конкретного комплекта. Если показать только ГРЩ и конечные щиты, но не описать их связь с вводом и питающей сетью, маршрут энергии останется неполным.

Функциональную последовательность можно представить так:

1. прием питания на вводном узле;
2. распределение через ВРУ или ГРЩ;
3. передача энергии к щитам зон, этажей и инженерных систем;
4. распределение по конечным групповым линиям.

Это ориентир для чтения схемы, а не универсальная конфигурация любого здания. Число уровней, состав устройств и разделение их функций определяют по архитектуре объекта, структуре нагрузок и подтвержденным требованиям к его электроснабжению.

Кабельный ввод в здание: проходка, огнестойкость и защита трассы

Кабельный ввод — участок, на котором наружная трасса пересекает конструкцию здания. Здесь особенно заметно, почему проектную границу нельзя проводить одной условной линией по фасаду. Наружный раздел может определять положение и подход кабеля, строительный — отверстие или закладную деталь, а внутренний электротехнический раздел — дальнейшую прокладку до ВРУ. Если эти решения разрабатываются раздельно, между ними необходим согласованный узел.

Решение кабельной проходки следует согласовать с пожарными и строительными разделами проекта с учетом вида пересекаемой конструкции и принятых для нее решений. В электротехнической части важно обозначить место пересечения и связь наружного и внутреннего участков трассы. Состав заделки и смежные защитные мероприятия должны быть увязаны между ответственными разделами, чтобы на площадке не возникло произвольного решения.

На подходе к зданию учитывают условия размещения трассы, возможные механические воздействия, состояние грунта или открытого участка, соседние коммуникации и конструкцию фундамента. Способ защиты кабеля в месте перехода выбирают совместно со строительным решением ввода. Задача такой координации — получить непрерывный и конструктивно согласованный маршрут без конфликта отметок, отверстий, закладных деталей и креплений.

У этого узла можно выделить четыре взаимосвязанные части:

• наружный участок трассы до конструкции;
• пересечение стены, фундамента или иной конструкции;
• заделка проходки и предусмотренные смежными разделами защитные решения;
• внутренняя прокладка от места входа до принимающего устройства.

В задании следует прямо распределить эти части между разработчиками. Иначе каждый из них может считать проходку смежной работой, а при реализации обнаружится несовпадение положения кабеля, размеров отверстия или способа крепления.

Узел учета и АВР: три сценария расположения на границе систем

Узел учета и устройство автоматического ввода резерва не следует воспринимать как неизменные указатели границы. Их расположение зависит от технических условий, схемы подключения, состава питающих линий и подтвержденных требований конкретного объекта. До изучения этих документов любые варианты остаются только схемными сценариями, а не готовыми допустимыми решениями.

Для узла учета можно рассматривать три возможные модели координации. В первой он показан на внешнем участке маршрута, например в отдельном наружном устройстве. Во второй узел конструктивно размещен в составе ВРУ. В третьей модели между питающей сетью и вводным распределением выделено самостоятельное устройство учета. Эти варианты помогают проверить состав разделов, но выбор конкретной схемы нельзя делать без требований по подключению и учету для данного объекта.

Для АВР также возможны разные модели. Переключение может быть предусмотрено во ВРУ или ГРЩ, в составе питающего комплекса либо на нескольких уровнях для разных частей нагрузки. Однако само по себе такое расположение не подтверждает применимость решения. Необходимо установить состав источников, назначение вводов, границы резервируемого участка и взаимодействие автоматики со смежными системами.

Фраза «предусмотреть АВР» не определяет полноценную схему. В задании требуется уточнить, какие вводы рассматриваются, в каком узле предполагается переключение, какая часть распределения связана с резервом и какие сигналы нужны смежным системам. Для учета аналогично уточняют место установки, принцип включения и границы разработки. Окончательные решения принимают только после сопоставления этих данных с техническими условиями и требованиями объекта.

Один комплект или два раздела: как граница отражается в проектной документации

Физически электроснабжение остается одной системой, но документация может быть организована как объединенный комплект либо как отдельные внешняя и внутренняя части. Выбор зависит от структуры объекта, состава исходных данных, распределения работ между исполнителями и принятого задания на проектирование. Сам по себе масштаб наружной трассы или наличие подстанции не устанавливает обязательное количество комплектов.

При разделении документации обеим частям необходима единая точка стыка. В практический перечень данных для согласования могут входить обозначение узла, характеристики передаваемого питания, число и назначение линий, положение трассы и способ присоединения. Точный состав этого обмена фиксируют в задании на проектирование. Если наружная часть заканчивается неопределенным «вводом», а внутренняя начинается неопределенным «кабелем от сети», между ними возникает участок без ясно назначенного разработчика.

К общим исходным данным обычно относят потребность объекта, принятую схему питания, характеристики вводов и условия присоединения. При изменении нагрузки полезно повторно проверить связанные решения по маршруту, а при изменении внешней схемы — проверить ее связь с вводным распределением. Глубина такой проверки зависит от состава проекта и задания.

Для координации оборудования на стыке может потребоваться информация о питающей системе в согласованной точке, в том числе исходные данные для расчетов различных режимов. Необходимость, состав и форму передачи характеристик короткого замыкания следует уточнить в задании и расчетной модели конкретного объекта. Без такого уточнения не стоит приписывать одному из разделов универсальную обязанность сформировать заранее установленный набор параметров.

Объединенный комплект позволяет показать маршрут одной системой. Раздельные комплекты помогают распределить трассовые, площадочные и внутренние решения между участниками. В обоих случаях основной практический критерий одинаков: на схемах и планах не должно оставаться неописанного промежутка между окончанием одной части и началом другой.

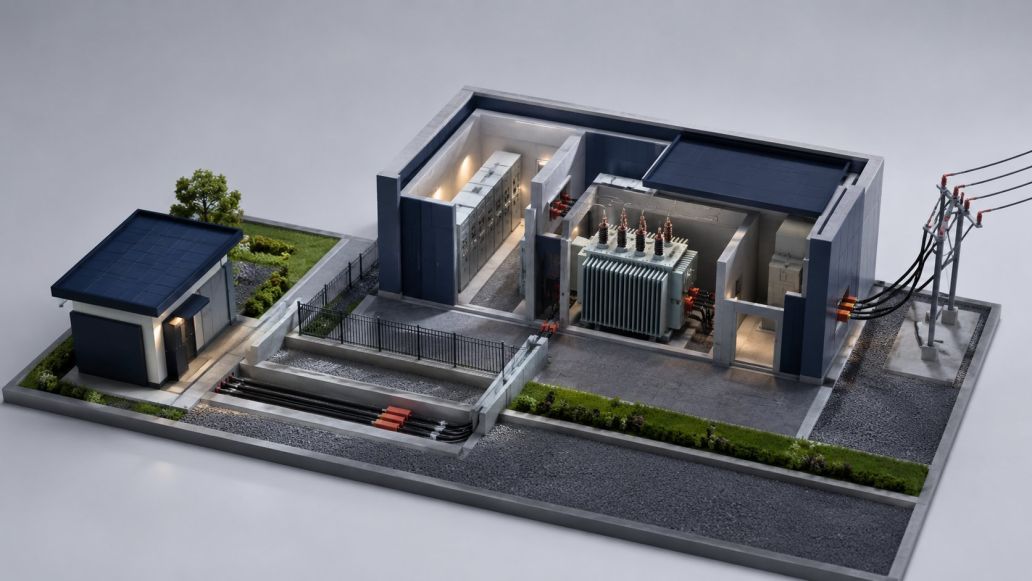

Подстанция на участке, встроенная ТП и прямой ввод: как меняется зона проектирования

При отдельно стоящей подстанции на участке маршрут включает дополнительный самостоятельный узел. В состав рассматриваемых решений могут входить линия до подстанции, оборудование самой подстанции и кабели от нее к зданию. Распределение этих элементов между комплектами определяют по исходным документам и заданию, а не только по географическому положению внутри участка.

Встроенная или пристроенная ТП требует более тесной координации электротехнических решений с архитектурой, конструкциями, вводами линий и организацией помещений. В рамках статьи эти варианты важно различать именно по составу связей между разделами. Конкретные условия и ограничения размещения должны определяться применительно к объекту и отражаться в его проектных решениях.

Если собственной подстанции нет, питание может быть организовано непосредственным вводом от внешней сети к вводному устройству здания. Маршрут становится короче по числу крупных узлов, но проектная граница все равно нуждается в точном обозначении. Между местом подключения и ВРУ могут оставаться наружная трасса, кабельная проходка, оконцевание и другие элементы, которые необходимо распределить между исполнителями.

Три сценария показывают различия в координации:

• Отдельно стоящая подстанция. Требуется связать подходящую линию, подстанционный узел и линию к зданию.
• Встроенная или пристроенная ТП. Возрастает объем совместной проработки электротехнических, архитектурных и конструктивных решений.
• Прямой ввод. Основное внимание на стыке уделяют связи внешней линии, кабельной проходки и вводного распределения.

Чтобы определить фактическую границу проекта, полезно пройти весь маршрут по однолинейной схеме и для каждого узла установить его подключение, принадлежность, организацию обслуживания и ответственный комплект. Эти сведения берут из документов конкретного объекта и согласованного задания.

Проектирование электроснабжения помогает зафиксировать точку стыка, распределить объемы внешнего и внутреннего разделов и исключить непроектируемый участок между ними. Для заказчика практический результат такой работы — целостная схема, в которой кабель до ввода, проходка, ВРУ, учет, резервирование и дальнейшее распределение связаны между собой и закреплены за конкретными частями проекта.
