Встраиваемая техника и кухонные ниши: как сопоставить размеры, фасады и вентиляцию

Встраиваемый прибор нельзя подбирать к мебели только по обозначению формата в каталоге. Номинальная ширина помогает определить класс техники, но не описывает ее фактический корпус, монтажную нишу, положение креплений и условия отвода воздуха. Даже близкие по формату модели могут предъявлять разные требования к мебели.

Проверку лучше проводить до запуска гарнитура в производство: выбрать конкретные модели, получить их установочные схемы и наложить требования на чертежи секций. Так каждый прибор рассматривается как отдельный узел из четырех взаимосвязанных частей: корпус, ниша, фасад и вентиляция. Именно этот подход используется, когда Установка бытовой техники планируется одновременно с изготовлением кухни.

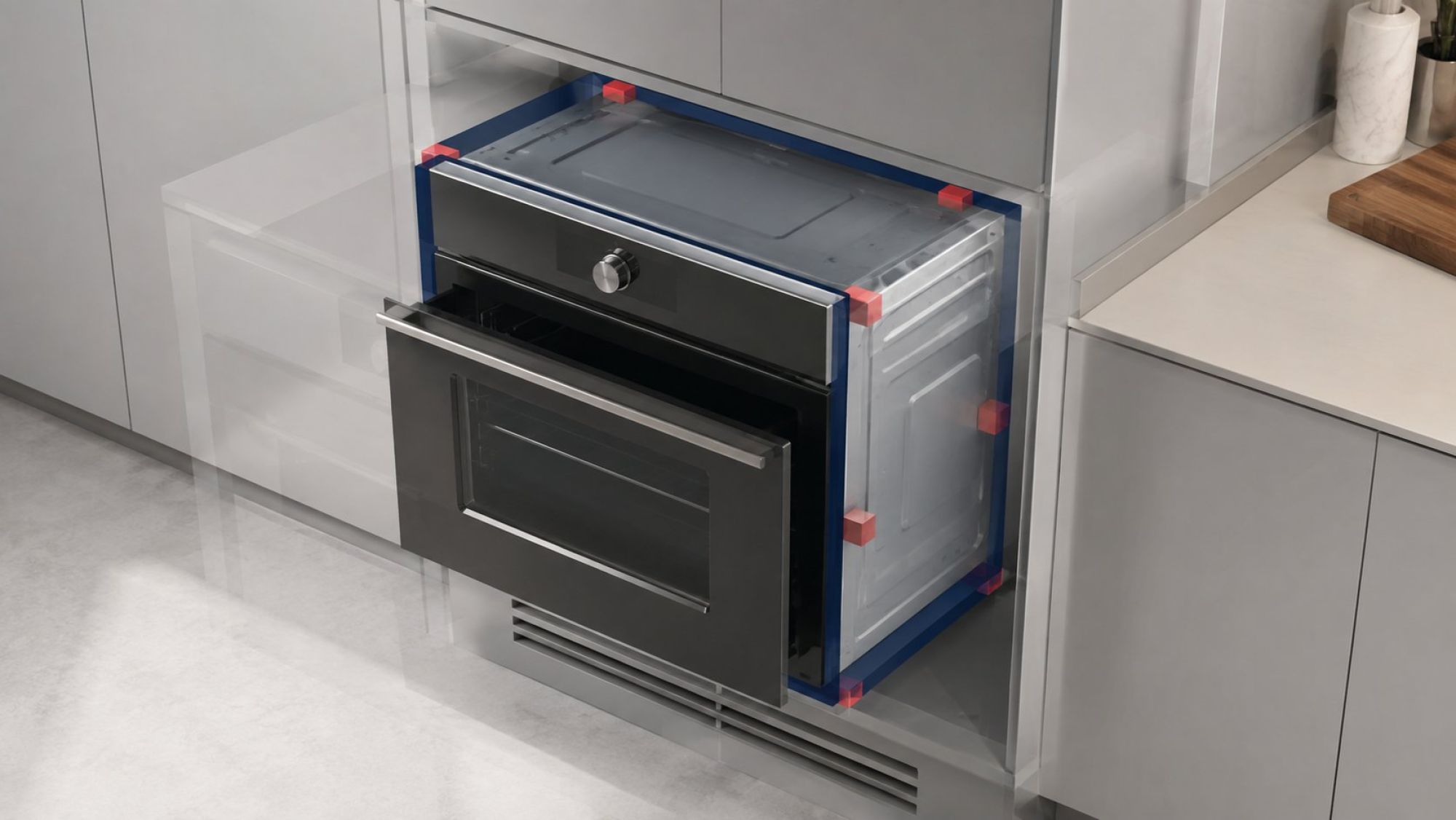

Габарит прибора, размер ниши и технологический зазор: три разных числа

Первое число — внешний габарит корпуса. Он показывает физическую ширину, высоту и глубину прибора, но сам по себе еще не определяет мебельную секцию. Ручки, выступающие элементы, клеммные коробки и участки подключения могут выходить за основной контур корпуса. Поэтому на мебельном чертеже важно видеть не только прямоугольник прибора, но и все обозначенные изготовителем выступы.

Второе число — допустимый размер ниши. В установочной схеме он может быть указан как точное значение или диапазон. Именно этот параметр нужно переносить в задание мебельщику. Номинальный формат прибора нельзя использовать вместо монтажного размера: обозначения 45, 60 или 90 сантиметров не доказывают, что корпус войдет в любую секцию соответствующей ширины.

Третья группа параметров — технологические зазоры. Они могут требоваться для выравнивания прибора, установки крепежа, открывания деталей и движения охлаждающего воздуха. Такой зазор не является свободным запасом, которым можно компенсировать неточность мебели. Если схема предписывает оставить пространство в определенном месте, его назначение и положение должны сохраняться.

Практическая сверка начинается с двух документов: установочного чертежа модели и чертежа мебельной секции. На одном листе сопоставляют внутреннюю ширину, высоту и глубину ниши, толщину панелей, положение полок, задней стенки и крепежных планок. Отдельно отмечают зоны, которые должны оставаться свободными. Проверять размеры помещения или общую глубину гарнитура вместо конкретного разреза секции недостаточно.

Духовой шкаф и варочная панель в одной секции: пересечение корпусов и кабелей

Когда варочная панель находится над духовкой, два прибора занимают один объем. Проверять их по отдельности нельзя: нижняя часть панели, корпус духового шкафа, мебельные перемычки и коммуникации должны помещаться в секции одновременно.

Сначала на вертикальном разрезе отмечают глубину погружения варочной панели под столешницу. В этот контур могут входить нижняя часть корпуса, крепления и клеммная зона. Затем добавляют верхнюю границу духовки. Между контурами должно оставаться именно то пространство, которое допускают схемы обеих моделей. Если один чертеж показывает достаточную посадку, а второй требует занять тот же участок, сочетание еще не подтверждено.

Следующий слой карты — кабели и точки подключения. Кабель нельзя считать линией без толщины: ему нужен предусмотренный маршрут от прибора к месту подключения без попадания между корпусом и мебелью. Положение клемм и выходов проверяют по схемам, а не выбирают после установки приборов. Аналогично учитывают вентиляционные прорези: перемычка, полка или задняя панель не должна перекрывать обозначенный путь воздуха.

Одинаковая ширина духовки и панели не означает, что они образуют допустимую пару. Если изготовитель публикует таблицу совместимых сочетаний, выбранные артикулы сверяют с ней. При отсутствии такой таблицы требования двух инструкций проверяют совместно. Противоречие между ними нельзя устранять удалением штатной детали прибора или перекрытием вентиляционной зоны.

Посудомоечная машина и мебельный фасад: петли, цоколь и ход двери

Для полностью встраиваемой посудомоечной машины фасад участвует в движении двери, поэтому его размеры нельзя определять только по рисунку кухни. Инструкция конкретной модели задает допустимые параметры панели и схему крепления. В проверочную таблицу заносят высоту, ширину и массу фасада, а также положение крепежных точек.

Система крепления может быть фиксированной или скользящей. При фиксированном варианте мебельная панель движется вместе с дверью по заданной траектории. В скользящей системе взаимное положение деталей меняется во время открывания. Это различие влияет на геометрию фасада и цоколя, поэтому переносить решение с другой машины того же формата без проверки нельзя.

Особое внимание требуется нижней кромке фасада. При открывании она приближается к цоколю и может пересечь его контур. На боковом разрезе нужно показать закрытое и открытое положения двери, высоту цоколя, глубину его установки и выступ соседних фасадов. Если пересечение обнаруживается только на собранной кухне, изменение одной детали может нарушить общую линию гарнитура.

Проверка должна учитывать и соседние секции. Открытая дверь не должна конфликтовать с ручками, выступающими фасадами или элементами примыкания. Решение считается подтвержденным, когда размеры панели соответствуют инструкции, крепеж совпадает с выбранной системой, а вся траектория двери свободна на мебельном чертеже.

Встраиваемый холодильник: вентиляционные решетки и сторона навески двери

У холодильника мебельная ниша одновременно удерживает прибор, направляет воздушный поток и задает положение фасадов. Поэтому внешнее совпадение корпуса с колонной — только первая часть проверки. В установочной схеме нужно найти места входа и выхода воздуха, а затем убедиться, что мебель обеспечивает непрерывный маршрут между ними.

Площадь и расположение отверстий берут только из требований производителя выбранной модели. Универсального размера решетки для всех холодильников нет. Если воздух должен входить через нижнюю часть колонны и выходить сверху, наличие отдельных отверстий еще не доказывает совместимость: между ними не должно быть перекрывающих поток полок, глухих панелей или элементов отделки.

Далее проверяют сторону навески. Возможность перенавесить дверь должна быть прямо предусмотрена документацией. На плане кухни отмечают направление открывания, соседнюю стену, ручки и выступающие фасады. Дверь должна проходить по своей траектории, а доступ к внутренним ящикам и полкам — соответствовать предусмотренному производителем углу открывания.

Если холодильник закрывается мебельными фасадами, сопоставляют границы дверей прибора и линии разделения фасадов. Для каждой створки проверяют тип соединения с мебельной панелью и расположение креплений. Несовпадение этих уровней нельзя исправлять произвольным переносом штатных деталей: корректировать следует мебельную конструкцию, если такая корректировка не противоречит установочной схеме.

Микроволновая печь, кофемашина и паровой шкаф: границы колонны

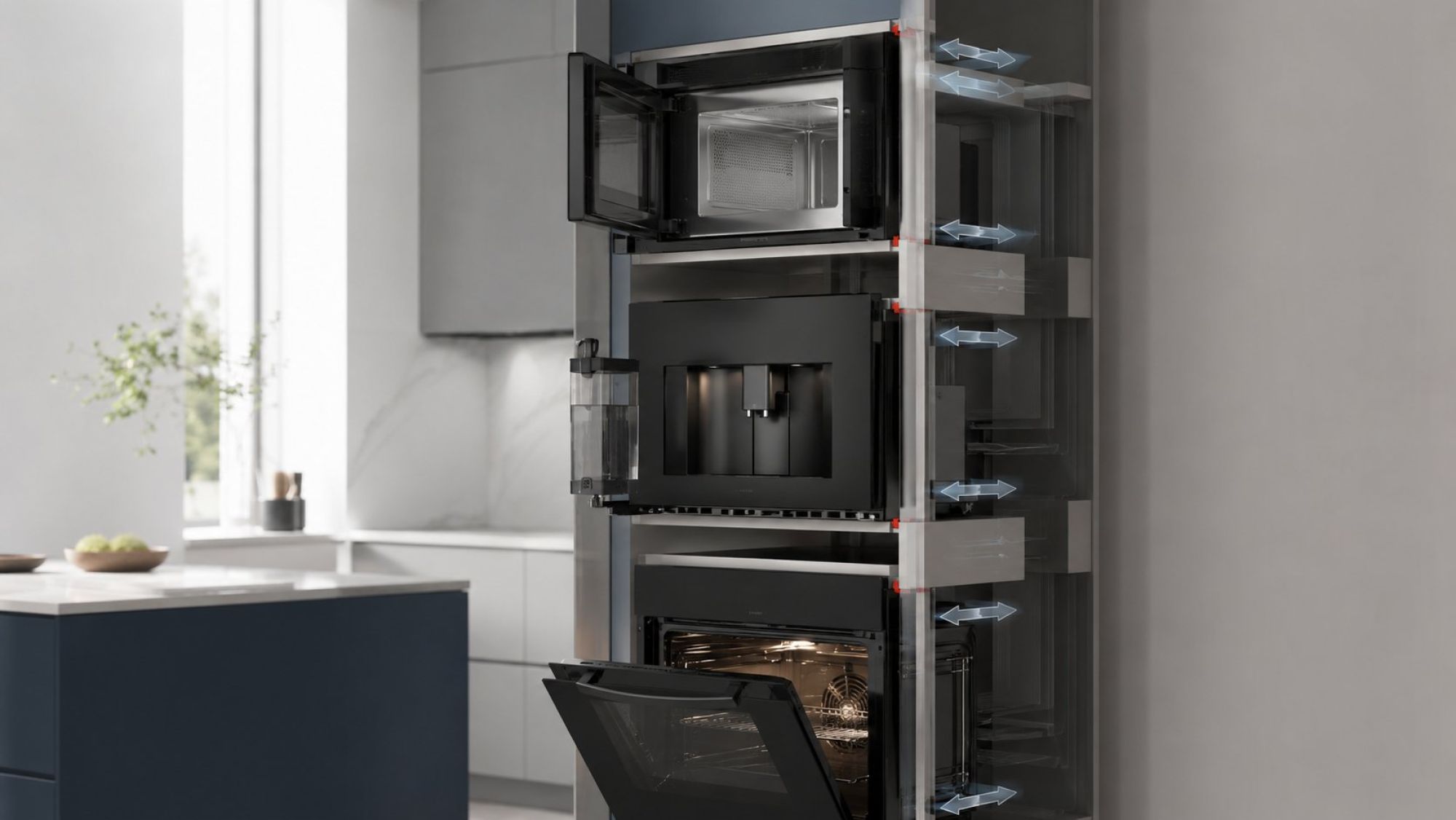

Высокую колонну с несколькими приборами следует рассматривать не как набор одинаковых прямоугольных ниш, а как систему отдельных монтажных зон. У каждого устройства есть собственный корпус, дверца, точки крепления, выделяемое при работе тепло и элементы, которые пользователь должен извлекать или заполнять.

Сначала по инструкциям проверяют допустимые уровни размещения и варианты соседства. Красивое выравнивание дверец по фасадным линиям не подтверждает, что модели разрешено устанавливать именно в такой комбинации. Если производитель приводит схемы комбинированного размещения, в проект переносят указанную последовательность приборов и предусмотренные разделительные элементы.

Затем строят маршруты охлаждения. Вентиляционное пространство одного устройства нельзя автоматически считать достаточным для соседнего. На разрезе колонны каждому прибору назначают вход и выход воздуха в соответствии с его схемой, после чего проверяют, что полки, задняя стенка и другой корпус не перекрывают маршрут.

Третий уровень проверки связан с обслуживанием без разборки мебели. Дверцы должны открываться без столкновения, резервуары — выниматься, поддоны — сниматься, а съемные элементы — проходить мимо ручек и соседних фасадов. Для кофемашины особенно важна траектория доступа к предусмотренным емкостям, для парового шкафа — к деталям, которые инструкция предлагает извлекать пользователю. Проверять нужно не только закрытый вид колонны, но и все рабочие положения ее элементов.

Задняя стенка, розетка и шланг: что отнимает полезную глубину ниши

Номинальная глубина мебельного корпуса не равна полезной глубине для техники. Часть пространства занимает задняя стенка, а внутри секции могут находиться крепежные планки, ребра и выступающие соединения. Поэтому совместимость проверяют по разрезу готового модуля, а не по размеру боковины из спецификации.

На чертеже отдельно показывают толщину задней стенки и способ ее установки. Если она смещена внутрь корпуса, полезная глубина уменьшается. То же относится к планкам, которые соединяют боковины или поддерживают столешницу: формально они являются частью мебели, но геометрически могут попасть в контур прибора, кабеля или вентиляционного канала.

Розетку и вилку также нельзя изображать точкой на стене. Соединение имеет собственную глубину, а кабель выходит из вилки в определенном направлении. Если место подключения оказывается непосредственно за корпусом прибора, оно может отнять часть ниши или стать недоступным. Допустимое положение подключения определяют по документации модели и согласуют с разрезом мебели.

Для шлангов и кабелей отмечают не только начало и конец маршрута, но и повороты. Соединение не должно требовать пережатия между корпусом и стенкой или резкого изгиба ради закрытия фасада. Нужное пространство зависит от конкретного кабеля, шланга и соединителя, поэтому универсальный запас здесь не назначают. Маршрут проверяют вместе с полной глубиной прибора и всеми мебельными деталями.

Матрица «совместимо, требуется корректировка, несовместимо»

Результаты проверки полезно оформить в одной матрице, которую получают мебельщик и установщик. Строкой становится конкретный прибор с брендом, моделью и артикулом. В соседних графах указывают нишу, фасадную систему, траекторию открывания, вентиляцию, положение подключений и документ, по которому выполнена сверка.

Совместимо. Зеленый статус ставят, когда финальный мебельный чертеж полностью соответствует установочной схеме: корпус помещается в допустимую нишу, крепления доступны, фасад движется без пересечений, вентиляционные маршруты открыты, а соединители не занимают монтажный объем. Статус относится только к указанному артикулу и версии мебельного чертежа.

Требуется корректировка. Желтый статус используют, если совместимость можно получить изменением мебели без нарушения требований прибора. Например, нужно перенести планку, изменить предусмотренную конструкцией заднюю панель, уточнить цоколь или скорректировать фасад в пределах, разрешенных инструкцией. В матрице записывают конкретное изменение и отправляют узел на повторную проверку. Желтый статус не означает разрешение устанавливать технику до внесения правки.

Несовместимо. Красный статус получают сочетания, при которых нарушается допустимый размер ниши, пересекаются корпуса, не обеспечивается требуемая вентиляция либо фасад не может пройти заданную траекторию. К этой же категории относится ситуация, когда посадка возможна только после удаления штатной детали прибора или изменения предусмотренного изготовителем способа монтажа.

Основанием для матрицы служат спецификация техники с точными артикулами, финальные мебельные чертежи и письменные требования производителей. Если модель меняется после согласования кухни, соответствующую строку проверяют заново: принадлежность нового прибора к тому же номинальному формату не переносит на него прежний статус совместимости.
