Встраиваемая техника и мебельная ниша: размеры, зазоры и вентиляция

Встраиваемая техника и мебельная ниша: карта размеров, зазоров и вентиляции

Совместимость встраиваемой техники с мебелью нельзя определить по одной ширине из каталога. Прибор должен одновременно войти в проем, сохранить предусмотренные производителем зазоры, не перекрыть движение воздуха и оставить место для вилки, кабеля, шлангов и арматуры. После установки его дверца должна свободно открываться, а фасады — не сталкиваться друг с другом.

Поэтому проверку удобно вести как наложение трех карт: монтажной схемы выбранной модели, рабочего чертежа мебели и плана коммуникаций. Если хотя бы на одной карте возникает конфликт, совпадение номинальных габаритов ничего не гарантирует. Такой подход особенно важен до заказа кухни: Установка кухонной техники начинается не с крепежа, а с проверки конкретных моделей в конкретных модулях.

Габарит прибора и монтажный размер ниши: какие числа нельзя считать взаимозаменяемыми

В карточке товара обычно заметнее всего внешние габариты. Они описывают сам прибор, но не обязательно проем, который требуется для его установки. У корпуса, декоративной рамки и мебельного фасада могут быть разные контуры. Кроме того, за основной плоскостью иногда выступают петли, патрубки, клеммная коробка, элементы крепления или задняя часть кожуха.

Для проектирования нужна именно схема встраивания выбранной модели. На ней следует искать не одно число, а диапазоны допустимых размеров ниши: минимальную и максимальную ширину, высоту и глубину. Если производитель задает допуск, его нельзя заменять приблизительным значением мебельного модуля. Слишком узкий проем не позволит выставить и закрепить прибор, а слишком большой может оставить крепеж без нормальной опоры или нарушить положение фасада.

Измерения также должны описывать разные плоскости. Ширина корпуса не равна ширине лицевой панели, глубина корпуса не всегда включает ручку и разъемы, а общая высота может меняться регулируемыми опорами. Для полностью встраиваемой посудомоечной машины отдельно учитывают корпус, мебельный фасад и положение цоколя. Для холодильника важны не только стенки шкафа, но и система навески фасада. Для духовки сопоставляют корпус, лицевую рамку и точки фиксации к боковинам.

Рабочая карта размеров может состоять из четырех контуров:

• Корпус прибора. Основная ширина, высота и глубина без предположений о монтажном запасе.
• Выступающие элементы. Петли, ручки, патрубки, коробки подключения и крепежные детали.
• Монтажный проем. Размеры ниши и допуски именно из инструкции к артикулу.
• Рабочая зона. Пространство, которое требуется для вентиляции, подключения и движения дверцы.

Фраза «модуль и прибор одного номинала» не заменяет это сопоставление. Даже техника одного типа может иметь разные требования к глубине, опоре, крепежу и положению лицевой части. Переносить размеры из инструкции похожей модели нельзя: проверка считается завершенной только тогда, когда артикул на монтажной схеме совпадает с выбранным прибором.

Задняя стенка модуля, цоколь и вентиляционная решетка: куда уходит нагретый воздух

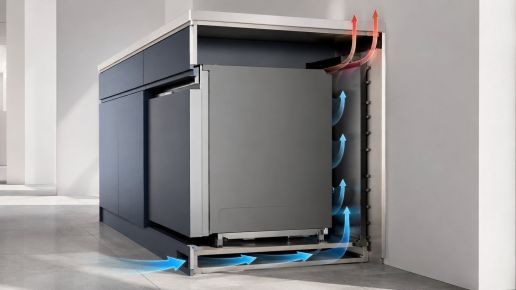

Свободное место вокруг корпуса — не случайная пустота. Для части приборов оно входит в предусмотренный маршрут воздухообмена. Воздух может поступать через цоколь или нижнюю часть модуля, проходить рядом с корпусом и уходить по каналу за прибором либо через отверстие, указанное на монтажной схеме. Конфигурация зависит от модели и мебельного узла.

Проверять вентиляцию нужно как непрерывный путь, а не как наличие одной решетки. Если в цоколе предусмотрен приток, за ним не должны находиться детали, полностью перекрывающие поток. Если нужен вертикальный канал, его требуется проследить от нижней точки до выхода нагретого воздуха. Полка, поперечина, сплошная задняя стенка или уложенный поперек кабель способны разорвать этот маршрут, даже если снаружи решетка выглядит открытой.

Сплошная задняя стенка допустима не по умолчанию. Сначала ее контур сопоставляют со схемой встраивания. Если изготовитель прибора требует открытый участок или канал за корпусом, мебельный проект должен это учитывать. Самостоятельно уменьшать канал или переносить отверстия по аналогии с другой техникой нельзя. Не следует и перекрывать штатные вентиляционные отверстия корпуса мебельной планкой, утеплителем, декоративной панелью либо содержимым соседнего шкафа.

Удобно нанести маршрут воздуха на боковой разрез мебели:

1. отметить точку или зону притока;
2. показать свободный проход вдоль корпуса;
3. нанести выход воздуха из модуля;
4. проверить, не пересекают ли путь полки, задняя стенка, цокольные опоры и коммуникации;
5. сопоставить получившуюся схему с инструкцией именно выбранной модели.

Размер вентиляционных отверстий нельзя выбирать универсально для всех духовок, холодильников или посудомоечных машин. Его берут из документации производителя прибора и согласуют с конструкцией мебельной системы. Редакционная рекомендация здесь одна: канал стоит показывать на чертеже явно. Обязательными же являются только параметры и ограничения, указанные для конкретного изделия.

Розетка, вилка и запорный кран: какой объем они занимают за корпусом

Полезная глубина ниши заканчивается не у задней стенки мебели, а у ближайшего препятствия. Если прямо за прибором расположена розетка с подключенной вилкой, часть пространства занимает корпус розетки, часть — сама вилка, еще часть нужна кабелю для выхода и плавного изгиба. Попытка получить недостающую глубину за счет резкого перегиба или прижатия соединения корпусом не подтверждает совместимость узла.

С водяными коммуникациями действует тот же геометрический принцип. Заливной и сливной шланги имеют собственную толщину, соединительные элементы и естественный радиус поворота. За прибором они не должны превращаться в плотный моток или попадать под опору. Их путь наносят от точки подключения до входа в корпус и проверяют во время предполагаемого задвигания техники: шланг может свободно лежать в пустой нише, но сместиться или сложиться, когда корпус занимает свое место.

Положение розетки, вывода воды и запорной арматуры определяют по официальной монтажной схеме модели и применимым требованиям к подключению. Проект должен учитывать запрещенные производителем зоны. Если точка оказывается в таком месте, нельзя просто считать ее частью свободного зазора. Изменение электропроводки, водяной или газовой арматуры не относится к корректировке мебельного чертежа и требует отдельного квалифицированного решения.

Важно предусмотреть доступ после установки. Запорный кран, разъем или соединение, к которому можно добраться только после полного извлечения тяжелого прибора, формально присутствует, но эксплуатационно оказывается скрытым. Возможность вынести подключение в соседний доступный модуль проверяют по инструкции конкретной модели: длина штатных коммуникаций, разрешенная трасса и положение соединений могут различаться.

На плане кухни коммуникации лучше показывать объемно, а не одной точкой:

• контур розетки вместе с подключенной вилкой;
• направление выхода и изгиба кабеля;
• зоны прохождения заливного и сливного шлангов;
• место соединений и запорной арматуры;
• участок доступа рукой без демонтажа прибора;
• пересечения с полками, опорами, задней стенкой и вентиляционным каналом.

После такого наложения часто становится понятно, почему прибор с подходящей паспортной глубиной не помещается: свободный объем уже занят подключениями. Решение принимают на стадии проекта, а не за счет давления корпусом на вилку, кабель или шланг.

Дверца духовки, посудомоечной машины и холодильника: траектории, которые пересекаются с фасадами

Закрытый прибор показывает только статическую совместимость. В рабочем положении его геометрия меняется: дверца выдвигается вперед, опускается, поворачивается в сторону или перемещает закрепленный на ней мебельный фасад. Поэтому на плане нужны как минимум два положения — закрытое и полностью открытое в пределах, предусмотренных конструкцией.

У духовки проверяют вынос дверцы перед линией фасадов и пространство для ручки. На узком проходе открытая дверца может не задевать мебель, но существенно менять доступ к соседним модулям. У посудомоечной машины фасад движется вместе с дверцей; его нижняя кромка и цоколь образуют отдельный узел. Размер и положение фасада должны соответствовать системе крепления выбранной модели, а не только ширине шкафа.

Для встраиваемого холодильника критичен поворот двери у стены, высокой боковины или углового модуля. Номинально дверь может открываться, но соседняя ручка или выступающий фасад остановит ее раньше нужного рабочего положения. Это способно помешать нормальному доступу к внутренним ящикам и полкам. Необходимый угол и боковой запас определяют по кинематической схеме изделия.

Конфликты удобно искать на виде сверху и на фасадной развертке. На виде сверху заметны пересечения дверей, ручек и стен. На развертке видны нижняя кромка фасада, цоколь, соседние ящики и разница высот. Проверка включает:

• траекторию внешних углов дверцы и мебельного фасада;
• выступ ручки прибора и ручек соседних шкафов;
• зазор у стены, боковины пенала и углового модуля;
• положение цоколя при опускании дверцы;
• возможность открыть соседний фасад при открытом приборе;
• доступ к внутренним элементам в рабочем положении двери.

Угол открывания и требуемый вынос нельзя назначать по памяти. Их сверяют с документацией выбранной модели, а габариты мебельных ручек и фасадов берут из рабочего проекта кухни. Так проверяется не абстрактная возможность открыть дверь, а реальный сценарий пользования техникой.

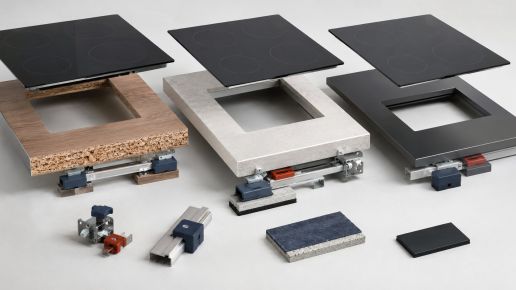

Каменная, ламинированная и компакт-плита: как материал столешницы меняет монтажный узел

Одинаковый контур варочной панели или мойки не означает одинаковый монтаж в любой столешнице. Материал влияет на устройство выреза, допустимое положение крепежа, обработку кромок и необходимость опоры. Поэтому к схеме прибора добавляют техническое руководство производителя выбранной столешницы.

В ламинированной плите после выреза появляется открытый торец основы. Его защита от влаги и температурного воздействия должна соответствовать технологии материала и инструкции устанавливаемого изделия. При этом герметизация не должна изменять размеры проема или мешать штатному креплению. Состояние декоративной поверхности вокруг выреза также важно: повреждение покрытия нельзя считать допустимой частью монтажного узла.

Каменные материалы требуют своей технологии раскроя и обработки кромок. Узкие перемычки между вырезом, краем столешницы и соседними отверстиями нельзя назначать приблизительно: допустимая геометрия зависит от конкретного материала, толщины, расположения швов и рекомендаций изготовителя. Места сверления и способ механической фиксации согласуют заранее, чтобы крепеж прибора не потребовал непредусмотренного вмешательства в готовую деталь.

Компакт-плита отличается от обычной ламинированной столешницы строением и толщиной, поэтому автоматически переносить на нее тот же крепежный узел нельзя. Особенно внимательно проверяют рабочий диапазон штатных зажимов: они должны соответствовать фактической толщине детали и инструкции прибора. Если требуется дополнительная рамка, опора или иной комплект крепления, это должно быть предусмотрено до изготовления мебели.

Для тяжелого изделия одной декоративной плоскости может быть недостаточно. Необходимость дополнительной опоры определяют по документации прибора и материалу столешницы. Опора не должна перекрывать вентиляцию, мешать корпусу нижнего прибора или попадать в зону его крепежа. При расположении варочной панели над духовкой отдельно совмещают оба монтажных чертежа: каждый прибор занимает объем и предъявляет собственные требования к узлу.

По каждому вырезу в рабочем чертеже фиксируют:

• точный артикул устанавливаемого изделия;
• контур выреза и допустимые отклонения из его инструкции;
• материал и фактическую толщину столешницы;
• перемычки до краев, швов и соседних вырезов;
• способ обработки открытых торцов;
• разрешенные точки и способ крепления;
• необходимость опоры и ее положение относительно техники снизу.

Числовые значения в такой карте всегда модельно-зависимы. Их нельзя заменять усредненными расстояниями для камня, ламината или компакт-плиты.

Таблица совместимости до заказа: модель, ниша, фасад, коммуникации и вентиляционный канал

Итоговую проверку удобно оформить как таблицу, где одна строка соответствует одному прибору. Она связывает паспорт модели с фактическим модулем кухни и не позволяет потерять ограничение между разными чертежами. Заполнять ее следует до заказа мебели, а после контрольного замера — обновить фактическими размерами.

Для каждой позиции нужны следующие поля:

• Прибор. Тип техники, производитель, полное обозначение модели и артикул.
• Документ. Название или ссылка на монтажную схему именно этого артикула и ее редакция, если она обозначена производителем.
• Корпус. Внешние габариты и отдельно выступающие детали.
• Ниша. Требуемые минимальные и максимальные размеры проема с указанными изготовителем допусками.
• Фактический модуль. Измеренные ширина, высота и полезная глубина без учета пространства, уже занятого деталями мебели.
• Фасад. Его тип, размеры, положение, система крепления, ручка и связь с цоколем.
• Коммуникации. Точки подключения, объем вилки и соединений, путь кабеля и шлангов, доступ к арматуре.
• Воздухообмен. Приток, канал за корпусом, выход воздуха и элементы мебели, которые могут их перекрыть.
• Движение. Траектория двери, необходимое рабочее положение и пересечения с соседними фасадами.
• Статус. Совместимо, требуется изменение проекта или недостаточно данных для решения.

Статус «совместимо» ставят только после сопоставления всех полей. Если отсутствует монтажная схема, не известна точная модель или кухня еще не измерена, корректный результат — «недостаточно данных», а не предположение по номинальной ширине. Если геометрия проходит, но коммуникации попадают в запрещенную зону либо вентиляционный путь разорван задней стенкой, строка остается несогласованной.

Полезно вести рядом короткий перечень расхождений: например, фактическая глубина уменьшена розеткой, ручка пересекает соседнюю дверь или мебельная поперечина проходит через вентиляционный канал. Каждое расхождение должно получить решение на чертеже и повторную проверку. Устное обещание, что деталь «подгонят на монтаже», не меняет размеров и ограничений.

Готовая карта совместимости связывает пять объектов: конкретную модель, мебельную нишу, фасад, коммуникации и маршрут воздуха. Именно их совместное совпадение подтверждает возможность установки. Внешний габарит остается лишь одной строкой этой карты, а не окончательным ответом.
