Высота раковины над стиральной машиной: как рассчитать

Высота раковины над стиральной машиной: расчет по размерам техники и пользователя

Установка раковины над стиральной машиной начинается с проверки всей конструкции по вертикали. Верхний край умывальника неизбежно находится выше корпуса техники: между приборами оставляют свободное пространство, а чаша и сливная арматура занимают собственную высоту. Поэтому отметку борта нельзя назначить одним универсальным числом без учета выбранных изделий.

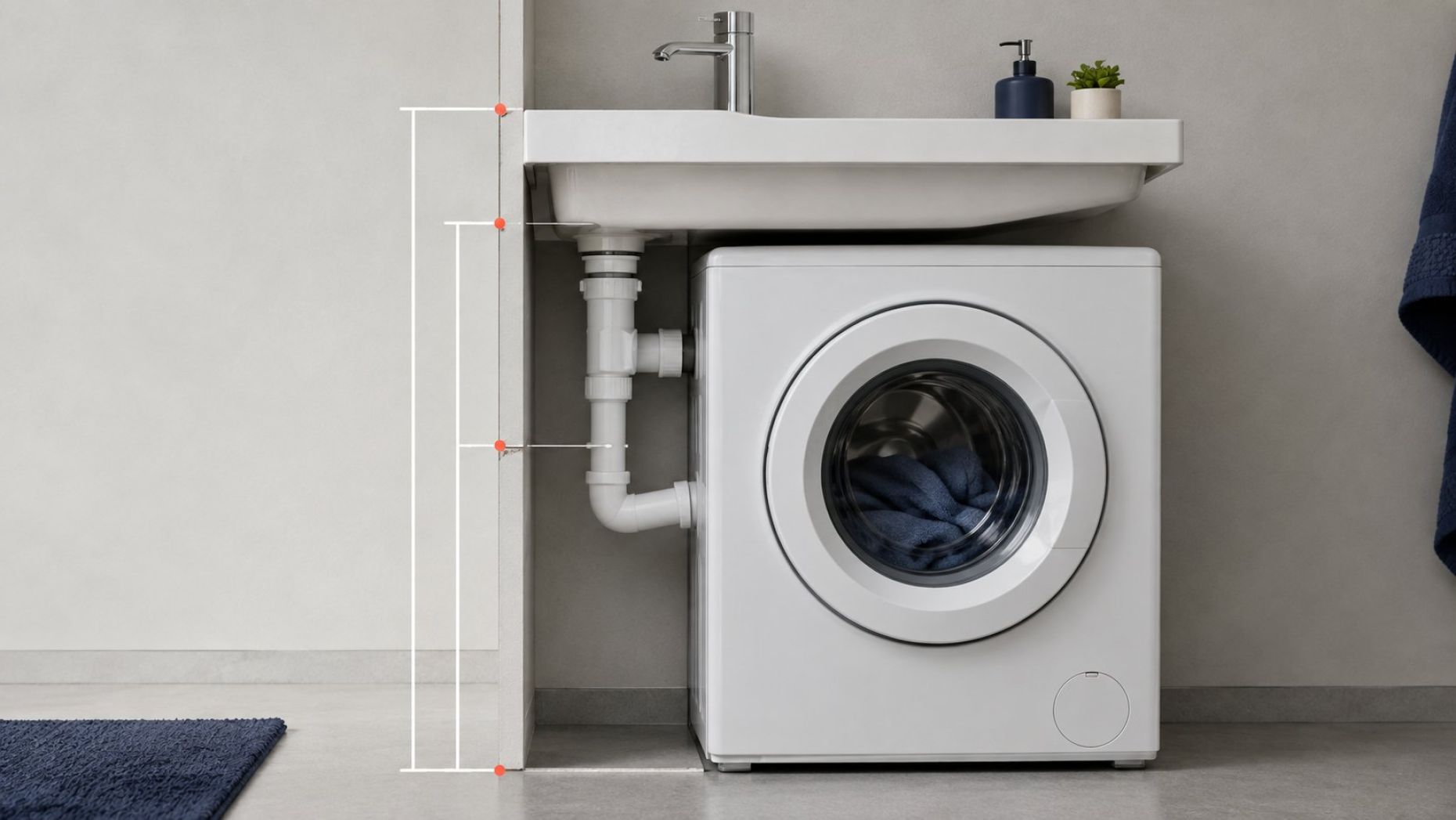

Для расчета нужны боковые схемы стиральной машины, раковины и совместимого сливного комплекта. На них отмечают верхнюю точку установленной техники, самый низкий элемент сборки над ней и верх борта. Полученную отметку проверяют примеркой для людей, которые будут пользоваться раковиной. Если край оказывается неудобно высоким, изменить нужно состав комплекта, а не предусмотренное изготовителями свободное пространство.

Четыре размера, из которых складывается верхний край раковины

Чтобы не учитывать один и тот же участок дважды, расчет удобно вести по абсолютным отметкам на одной вертикальной оси от чистого пола. Обозначим М — отметку самой высокой неподвижной точки установленной машины; П — отметку самого низкого элемента раковины или сливной сборки, расположенного непосредственно над корпусом; З — расстояние между точками М и П; В — отметку верхнего края раковины. Дополнительная величина К показывает расстояние от точки П до борта и измеряется по совмещенному разрезу всей сборки.

Расчет состоит из двух действий: П = М + З, затем В = П + К. В развернутом виде получается В = М + З + К. Величина К уже включает всю геометрию между единственной нижней контрольной точкой П и верхом борта. Отдельно прибавлять к ней высоту выпуска, сифона или чаши нельзя: иначе часть пространства будет посчитана дважды.

Точка М определяется после учета чистового пола и рабочего положения регулируемых ножек. Ориентируются не только на номинальную высоту корпуса, а на наиболее высокую неподвижную деталь, способную приблизиться к раковине.

Точку П выбирают внутри горизонтального контура машины. Ею может быть наружное дно чаши, гайка выпуска, корпус сифона или соединение — тот элемент, который расположен ниже остальных непосредственно над техникой. Если сифон полностью вынесен за заднюю границу корпуса и не проходит над ним, его высоту не прибавляют автоматически к вертикальной цепочке. При этом его контур все равно проверяют на пересечение с машиной, стеной и трубопроводом.

Значение 2–3 см приводится в общей монтажной рекомендации для исключения контакта машины с раковиной при вибрации. Это не универсальный обязательный минимум для любой комбинации. В расчет конкретной пары подставляют расстояние, указанное в документации машины, раковины и сливного комплекта; если требования различаются, компоновка должна удовлетворять каждому из них.

В рабочую ведомость заносят четыре исходных и контрольных значения:

• М — высоту верхней точки машины над чистым полом;
• З — необходимое свободное расстояние до ближайшего элемента над корпусом;
• К — расстояние от этого элемента до верхнего края раковины;
• В — рассчитанную отметку борта над чистым полом.

Рядом фиксируют, какой именно элемент принят за точку П. Такая запись позволяет повторно проверить расчет после замены сифона, чаши или машины и не смешивать наружную глубину раковины с высотой всей сливной сборки.

Корпус 82, 85 или 90 см: как высота машины меняет всю компоновку

Машины высотой 82, 85 и 90 см создают разные исходные отметки еще до учета раковины. Если зазор и расстояние от нижней контрольной точки до борта остаются одинаковыми, каждый дополнительный сантиметр высоты машины на столько же поднимает верхний край. При неизменной верхней части конструкции корпус 85 см даст отметку на 3 см выше корпуса 82 см, а корпус 90 см — на 8 см выше. Разница между вариантами 85 и 90 см составит 5 см.

Эти числа показывают арифметическую зависимость и не обозначают стандартные классы оборудования. Для реального расчета вместо заявленной высоты корпуса используют размер до самой высокой неподвижной точки машины в рабочем положении. Выступ сверху или поднятые при выравнивании ножки могут изменить отметку М.

Если отделка пола еще не выполнена, будущий уровень чистового покрытия включают в расчет. Раковину нельзя размечать от чернового основания, а затем без пересчета поднимать машину плиткой или другим покрытием: фактическое свободное пространство станет меньше заложенного.

Сравнение только по высоте также недостаточно. Глубина корпуса определяет, сможет ли слив пройти за машиной, а выступ техники вперед влияет на положение пользователя. Более низкая модель может оказаться несовместимой с выбранной чашей по глубине или расположению подключений. Поэтому сначала совмещают боковые контуры изделий, а затем переносят их вертикальные отметки в ведомость.

Если рассчитанный борт уже кажется высоким при примерке, уменьшение М обычно эффективнее попытки выиграть высоту за счет зазора. Другие варианты — раковина с меньшим расстоянием К или сливная схема, в которой нижний элемент безопасно вынесен за корпус. Любое такое решение проверяют как новую комбинацию, поскольку вместе с чашей меняется положение контрольной точки П.

Зазор над крышкой: защита от вибрации и контакта с чашей

Свободное пространство над машиной является рабочей частью компоновки. Во время отжима техника может перемещаться, поэтому раковина должна иметь самостоятельное крепление и не опираться на корпус. Выпуск, сифон и соединения также не должны лежать на верхней панели.

Зазор измеряют до ближайшего элемента, а не только до видимой нижней поверхности чаши. Например, дно раковины может находиться достаточно высоко, но гайка выпуска окажется ниже и станет фактической точкой П. Измерение только у переднего края также может скрыть конфликт в задней части конструкции.

Общая рекомендация 2–3 см подходит лишь как ориентир при предварительной оценке. Обязательное для выбранного комплекта расстояние определяют по его монтажной документации. Если указан больший интервал или особое положение сливной арматуры, именно эти условия закладывают в размерную цепочку.

Верхнее свободное пространство не заменяет боковые и фронтальные интервалы. Сверху исключают контакт с чашей и арматурой; по бокам проверяют расстояние до стен, мебели и опор; спереди оценивают выступ машины из-под раковины. Корпус, выдвинутый вперед, мешает приблизиться к чаше и может сделать рассчитанную высоту менее удобной.

Розетку и электрическое подключение не размещают по формуле высоты умывальника. Их положение должен определять квалифицированный специалист по применимым правилам и документации техники. Произвольные расстояния или схемы электромонтажа для конкретной ванной без такой проверки использовать нельзя.

После установки контролируют свободную зону над всей крышкой и возле задней кромки корпуса. Проверка должна подтвердить отсутствие контакта в рабочем положении машины, но сама по себе она не заменяет соблюдение монтажных требований выбранных изделий.

Глубина чаши и положение слива: сколько сантиметров скрыто под умывальником

У раковин с похожими внешними шириной и длиной вертикальная геометрия может различаться. На отметку борта влияют форма нижней поверхности, положение выпуска, корпус сифона и направление соединения к стене. Поэтому внешней глубины чаши недостаточно: нужен разрез собранного изделия.

На совмещенной схеме сначала проводят горизонтальную линию через точку М. Выше нее откладывают выбранное значение З и получают линию П. Затем раковину со сливной арматурой располагают так, чтобы ее самый низкий элемент над машиной не опускался ниже П. От этой же линии измеряют К до верхнего края. Такой способ показывает, какой элемент действительно определяет высоту, и исключает отдельное суммирование пересекающихся габаритов.

При центральном сливе выпуск или сифон может находиться над средней частью крышки. Тогда нижняя точка арматуры непосредственно задает П, а попытка опустить чашу приведет к пересечению с объемом машины или исчезновению свободного пространства.

У специальной раковины слив может быть смещен ближе к задней стенке. Такая компоновка позволяет вывести часть арматуры за корпус, если совпадают глубина техники, положение выпуска и направление трубопровода. Само название плоского сифона или смещенного слива не доказывает совместимость: значение имеет полный контур деталей в собранном положении.

Если арматура действительно проходит за задней плоскостью машины, точкой П над крышкой может стать наружное дно чаши. Сифон в этом случае не прибавляют как отдельный вертикальный размер, но проверяют, не пересекается ли он с задней кромкой корпуса и достаточно ли места для соединений.

Для проверки в одном масштабе отмечают:

• контур машины вместе с верхними и задними выступами;
• нижний контур раковины и уровень ее борта;
• выпуск, сифон, крепеж и направление трубопровода;
• линию П и элемент, который ее определяет;
• свободное пространство между неподвижной раковиной и техникой.

После совмещения становится видно, можно ли уменьшить К за счет другой чаши или перенести нижнюю контрольную точку за корпус с помощью совместимой сливной схемы. Расчет креплений выполняют уже по окончательной геометрии сборки.

Рост пользователей и край чаши: проверка эргономики до покупки

Технически совместимый комплект не обязательно удобен. Рассчитанную отметку В проверяют для людей, которые регулярно пользуются раковиной. Важно оценить положение рук, плеч и спины, а также возможность подойти достаточно близко к чаше.

На восприятие высоты влияет не только рост. Если машина заметно выступает вперед, человеку приходится тянуться через корпус. Глубокая чаша, форма переднего края и положение струи также меняют рабочую позу. Поэтому одну отметку борта нельзя объявить удобной для всех пользователей.

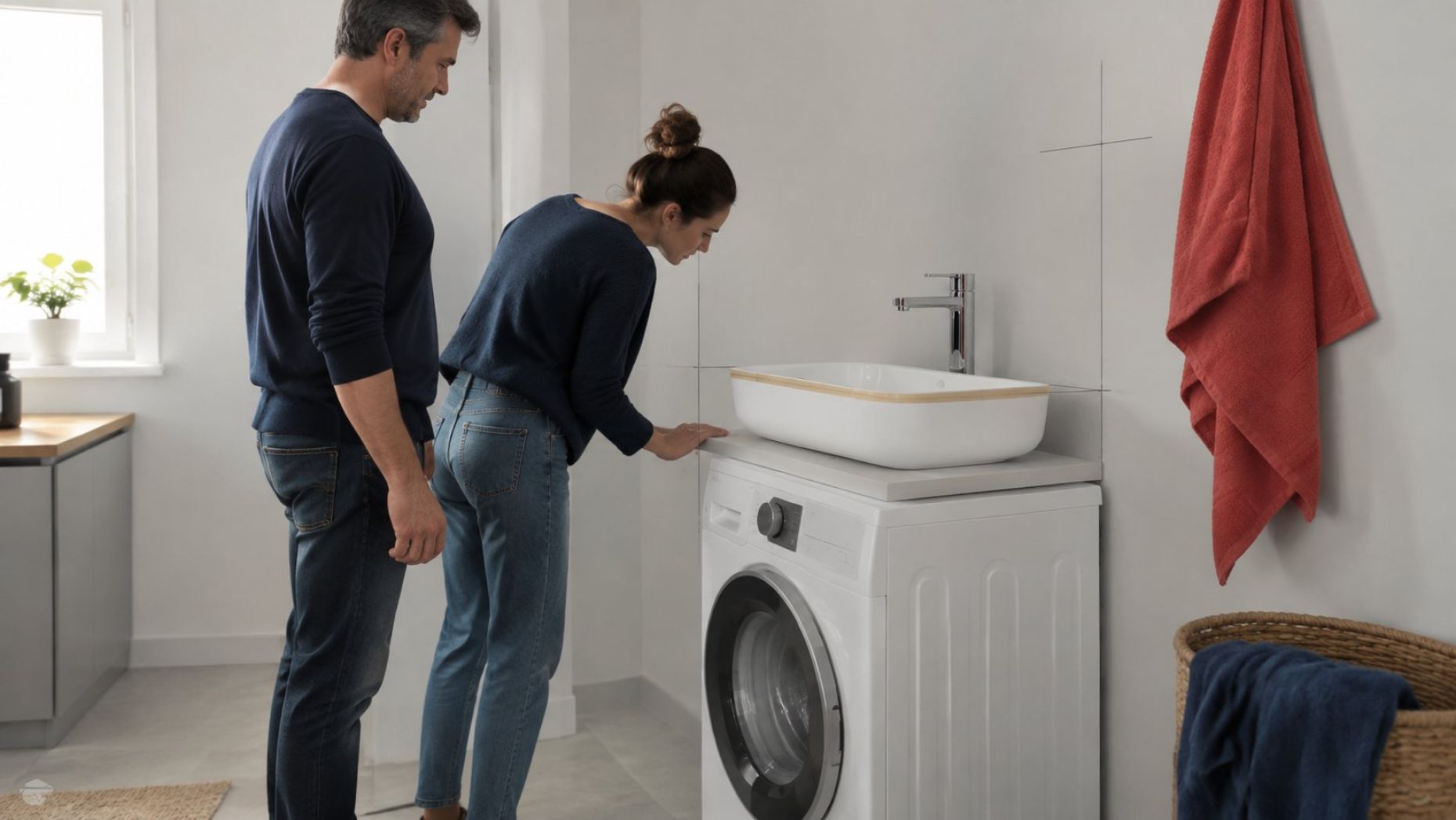

До покупки на стене обозначают рассчитанную линию В, а ниже — передний контур предполагаемой машины. Временная полка или другая безопасная имитация края помогает воспроизвести расстояние до чаши. Пользователь выполняет обычные движения при мытье рук и оценивает, приходится ли поднимать плечи, вытягивать руки или чрезмерно наклоняться.

Если несколько взрослых заметно различаются по росту, компромисс выбирают среди технически допустимых комплектов. Нельзя опускать борт ниже расчетной отметки за счет сокращения требуемого свободного пространства или контакта сливной арматуры с машиной. Вместо этого сравнивают более низкую технику, чашу с меньшим размером К или совместимую схему с другим положением выпуска.

Для ребенка высокая раковина представляет отдельный пользовательский сценарий. Подставка может изменить положение пользователя, но не влияет на крепление умывальника, рассчитанную отметку В и условия размещения техники.

Вывод о неудобстве делают по примерке конкретной комбинации конкретными пользователями. Само числовое значение высоты еще не является универсальным пределом: одинаковый борт может восприниматься по-разному из-за роста, глубины чаши и выступа машины.

Три размерные цепочки для машины, зазора, сифона и чаши

Ниже приведены три полностью рассчитанных условных примера. Их значения не являются нормативами и не относятся к реальным моделям. Они показывают порядок арифметики по абсолютным отметкам. Во всех случаях сначала находят П по формуле П = М + З, затем прибавляют единый размер К от точки П до борта: В = П + К.

Компактная машина и неглубокая чаша

• Исходные условные значения: М₁ = 82 см, З₁ = 3 см, К₁ = 11 см.
• Нижняя контрольная отметка: П₁ = 82 + 3 = 85 см.
• Верхний край: В₁ = 85 + 11 = 96 см.

В этом условном варианте точкой П служит самый низкий элемент сборки над крышкой, а все расстояние от него до борта уже включено в К₁. Поэтому высота сифона или чаши повторно не прибавляется. Итоговая расчетная отметка борта — 96 см от чистого пола.

Машина высотой 85 см и специальная раковина

• Исходные условные значения: М₂ = 85 см, З₂ = 2 см, К₂ = 12 см.
• Нижняя контрольная отметка: П₂ = 85 + 2 = 87 см.
• Верхний край: В₂ = 87 + 12 = 99 см.

Здесь приняты другие размеры верхней части, поэтому результат нельзя получить простым прибавлением 3 см к первому примеру. Условная итоговая отметка составляет 99 см. Для реального комплекта З₂ и К₂ заменяют значениями из его монтажной схемы.

Высокий борт, требующий обязательной примерки

• Исходные условные значения: М₃ = 90 см, З₃ = 3 см, К₃ = 13 см.
• Нижняя контрольная отметка: П₃ = 90 + 3 = 93 см.
• Верхний край: В₃ = 93 + 13 = 106 см.

В третьем условном сценарии верх борта оказывается на отметке 106 см от чистого пола. Это конкретный результат расчета, но не универсальная граница удобства. Комбинацию считают неудобной для определенного пользователя только после примерки, если ему приходится заметно поднимать плечи, тянуться через выступающий корпус или принимать неестественное положение.

Если примерка подтверждает дискомфорт, отметку нельзя произвольно уменьшать, сохраняя тот же комплект и сокращая предусмотренный зазор. Пересчитывают вариант с меньшим М или К либо выбирают совместимую конструкцию, в которой сливная арматура безопасно вынесена за корпус.

В каждом реальном расчете достаточно одной ведомости: фактическая отметка М, обязательный зазор З, единое расстояние К от нижней конфликтующей точки до борта и результат В. Такая цепочка одновременно учитывает машину, сливную сборку и чашу, но не складывает их пересекающиеся размеры повторно.
