Высота установки раковины в ванной: расчет под рост, чашу и тумбу

Высота установки раковины в ванной: как рассчитать отметку под рост, чашу и тумбу

Удобство раковины определяется не одной универсальной цифрой. Итоговая высота зависит от точки отсчета, роста пользователей, геометрии чаши, способа ее опоры и расположения коммуникаций. Поэтому работу начинают не с разметки отверстий, а с согласования вертикальных отметок.

Сначала выбирают удобное положение верхнего края чаши, затем проверяют, позволяет ли его получить конструкция тумбы, пьедестала или креплений. После этого выбранную отметку сопоставляют с канализационным выпуском, водорозетками, сифоном, смесителем, зеркалом и соседней техникой. Так рекомендация по высоте превращается в монтажную схему для конкретной ванной.

Подготовленную размерную карту можно передать специалисту вместе с чертежами выбранного оборудования. Услуга компании «А-Айсберг» Установка раковины связывает согласованную отметку чаши с креплением, мебелью и фактическим расположением подключений.

От какой точки считать высоту: чистовой пол, борт чаши или плоскость столешницы

Фраза «высота раковины» неоднозначна, пока не названы нижняя и верхняя точки измерения. Нижней точкой служит уровень чистового пола — поверхности после завершения ремонта. Верхней точкой может быть борт чаши, верх столешницы, верх корпуса тумбы или монтажная ось креплений. Эти размеры связаны между собой, но не заменяют друг друга.

Для оценки удобства используют расстояние от чистового пола до верхнего края чаши. Относительно борта человек располагает руки и наклоняет корпус. Отметка столешницы нужна для расчета мебели и накладных моделей, а ось креплений — для переноса размеров на стену. Если на плане записана только одна высота без пояснения, заказчик, мебельщик и монтажник могут понимать ее по-разному.

У встраиваемой или интегрированной модели борт может находиться почти в одной плоскости со столешницей. У накладной чаши эти уровни расходятся. Расчет ведут от желаемого положения борта назад: из рабочей высоты вычитают часть чаши, возвышающуюся над опорой. Полученный результат задает отметку верха столешницы. Затем учитывают ее толщину и устройство корпуса, чтобы определить положение мебели и креплений.

Размер выступающей части нельзя надежно определить по фотографии или названию типа раковины. У изделий отличаются профиль дна, форма борта и способ посадки. По этой же причине номинальная высота тумбы еще не показывает, на каком уровне окажется борт готового умывальника.

Если отделка пола не выполнена, на стене фиксируют проектный уровень чистовой поверхности. От него откладывают остальные размеры. Разметка от плиты перекрытия или черновой стяжки без учета будущих слоев изменит фактическую высоту после облицовки.

Рост пользователей и глубина чаши: две поправки к базовой отметке

Рост пользователя помогает выбрать исходное положение борта, но сам по себе не дает готового размера. У людей одинакового роста могут различаться длина рук, привычная поза и действия у раковины. При проверке человек должен поднести руки к чаше с естественно опущенными плечами, не сутулясь и не вытягиваясь вверх.

Условную высоту удобно проверить на устойчивой горизонтальной поверхности. Пользователь имитирует мытье рук и умывание, а помощник отмечает комфортный уровень верхнего края. Такая примерка помогает определить эргономическую цель до расчета мебели и креплений.

В семье с заметной разницей в росте ищут приемлемый для постоянных пользователей компромисс. Отдельно учитывают детей: постоянное занижение общей чаши может сделать ее неудобной для взрослых, тогда как потребности ребенка меняются по мере роста. Если ванной пользуется человек с ограниченной подвижностью, компоновку оценивают по подходящему сценарию использования и применимым требованиям доступности.

Вторая поправка связана с геометрией чаши. Для рук важен верхний край, но ощущение удобства зависит и от положения внутреннего дна. В глубокой чаше за предметом или пробкой приходится тянуться ниже борта. Высокая накладная модель дополнительно поднимает рабочую отметку над столешницей. Поэтому установка любой понравившейся чаши на заранее выбранную тумбу может дать неудобный результат.

В расчете учитывают высоту опоры, толщину столешницы, возвышение чаши и глубину ее внутреннего объема. При настенном смесителе проверяют взаимное положение излива и борта. Для смесителя на чаше или столешнице оценивают доступность рукоятки и расстояние, на которое приходится протягивать руку.

Подвесная чаша, пьедестал и тумба: где отметку ограничивает конструкция

После определения рабочей высоты проверяют ограничения выбранного способа опоры. У подвесной раковины положение чаши задают креплениями на стене, но регулировка не может быть произвольной. Оси отверстий, расстояния между крепежами, способ монтажа и требования к основанию определяет конструкция изделия. Желаемую отметку борта переводят в отметку монтажной оси по его размерному чертежу.

Под чашей должно оставаться место для сифона и подводок. Если коммуникации закрывает экран, полупьедестал или монтажный элемент, их габариты включают в общий разрез. Возможность сдвинуть чашу сохраняется только в пределах, совместимых с креплением, основанием и подключением.

Для раковины с пьедесталом назначение опоры, способ передачи нагрузки и допустимость изменения высоты определяют по инструкции совместимого комплекта. В одних конструкциях пьедестал участвует в опирании чаши, в других его функция и схема фиксации могут отличаться. Поэтому отдельно переставлять настенные крепления или изменять положение пьедестала без учета устройства конкретной модели нельзя. Сначала устанавливают расчетную общую высоту совместимых элементов, а затем оценивают ее удобство.

В комплекте с тумбой результат складывается из высоты корпуса, положения ножек или подвесов, толщины столешницы и возвышения чаши. Регулируемые ножки помогают выставить мебель по уровню и компенсировать небольшую неровность пола, но доступный диапазон зависит от конструкции мебели.

Совместимость тумбы и чаши проверяют не только по ширине. Значение имеют глубина корпуса, вырез в столешнице, положение сливного отверстия, площадь опоры, крепление и место под смеситель. Внутренняя компоновка особенно важна: внешне подходящая чаша может направить выпуск в заднюю стенку ящика или оставить недостаточно места для сифона.

Водорозетки и канализационный выпуск: как согласовать оси с высотой чаши

Эргономически удобная отметка должна быть совместима с подключением. Отправной точкой служит сливное отверстие выбранной раковины. На монтажной схеме отмечают его горизонтальную и вертикальную проекции, затем наносят положение сифона и существующего канализационного выпуска. Между этими точками должен собираться предусмотренный узел без столкновения с корпусом мебели.

Выпуск не обязательно располагается строго под сливным отверстием, если выбранная схема подключения допускает смещение. При этом учитывают реальные габариты сифона, направление патрубка и пространство для сборки и обслуживания. Чем сложнее внутреннее устройство тумбы, тем точнее должна быть проверка.

Водорозетки размещают так, чтобы предусмотренные соединения доходили до смесителя без натяжения, резких перегибов и зажатия мебелью. Запорные и разъемные соединения должны оставаться доступными. Их оси наносят на общий разрез вместе с выпуском, сифоном и границами корпуса.

Для тумбы с распашными фасадами критичен свободный внутренний объем. Для модели с ящиками дополнительно учитывают форму задних стенок и траекторию движения каждого ящика. Сифон, выпуск или арматура могут попадать в эту зону. Если внутри есть полка, положение и форма ее выреза должны соответствовать фактическим коммуникациям.

Если существующие подключения не позволяют собрать узел на выбранной высоте, решение принимают до монтажа: меняют оборудование, внутреннюю конфигурацию мебели или схему подключения. Произвольный сдвиг чаши после подготовки коммуникаций способен нарушить и удобство, и совместимость элементов.

Зеркало, розетки и стиральная машина: вертикальные интервалы в одной зоне

Высота чаши влияет на предметы над ней и рядом с ней. Нижнюю кромку зеркала нельзя назначать изолированно: между ней, смесителем и раковиной оставляют пространство для управления смесителем и очистки поверхностей. Само отражение должно быть удобно постоянным пользователям. Для высокого излива дополнительно проверяют его верхнюю точку и траекторию рукоятки.

Если зеркало выполнено в виде шкафа, учитывают глубину корпуса и движение дверец. Слишком низкий шкаф может мешать наклониться над чашей, а его фасад — пересекаться со смесителем или предметами на столешнице. Верхнюю и нижнюю отметки оценивают вместе, чтобы зеркало подходило людям разного роста и не конфликтовало с оборудованием.

Электрические точки наносят на план вместе с границами сантехнической зоны. Их положение, исполнение и защита должны соответствовать применимым требованиям электробезопасности и проекту электрики. Одного удобства подключения фена, подсветки или стиральной машины для выбора места недостаточно. Если изменение высоты раковины влияет на взаимное положение воды и розеток, компоновку электрической части пересматривают.

Соседняя стиральная машина задает еще одну систему уровней. При общей столешнице ее положение может ограничить высоту раковины, но высота корпуса техники не равна готовой отметке столешницы. Учитывают выставление машины по уровню, устройство опоры и необходимые конструктивные интервалы. Чаша, сифон и подводки не должны занимать пространство, нужное технике и ее подключениям.

На плане также отмечают край выдвинутого ящика, дуги дверец и место, где человек стоит перед раковиной. Вертикальная компоновка считается согласованной, когда выбранный борт чаши не создает конфликтов со смесителем, зеркалом, фасадами и соседним оборудованием.

Черновой пол и будущая облицовка: как сохранить проектную отметку после ремонта

На этапе черновых работ фактической поверхности пола может еще не быть. Между основанием и будущим чистовым уровнем появятся предусмотренные проектом слои: выравнивающая конструкция, клей, покрытие и другие элементы пола. Их суммарная расчетная толщина отделяет строительную отметку от уровня, относительно которого будет восприниматься установленная раковина.

Чтобы исполнители не использовали разные точки отсчета, на чертеже явно обозначают чистовой пол. Эту отметку переносят на стены горизонтальной линией или контрольными метками за пределами участка облицовки. От нее задают борт чаши, столешницу, крепежи и оси коммуникаций. Подпись «от чистового пола» исключает неоднозначное толкование линии.

Если пол имеет несколько уровней, точкой отсчета служит готовая поверхность непосредственно в зоне подхода к раковине. Порог, подиум или соседнее покрытие нельзя автоматически принимать за общий ноль. Перепад показывают на разрезе и связывают сантехнические отметки с нужным участком.

После определения толщины отделочных слоев проектную отметку можно перевести в размер от доступного чернового основания. Положение будущего борта на стене получают с учетом расчетного расстояния от основания до чистой поверхности. Главным в документации остается размер от готового пола: если состав слоев изменится, вспомогательный размер от чернового основания потребуется пересчитать.

Перед сверлением облицованной стены восстанавливают контрольные отметки и сопоставляют их с фактическим уровнем пола. Положение крепежных отверстий выводят не только из высоты борта: расстояние между бортом и монтажной осью определяется геометрией конкретной раковины.

Карта размеров для монтажной схемы: семь величин, которые должны совпасть

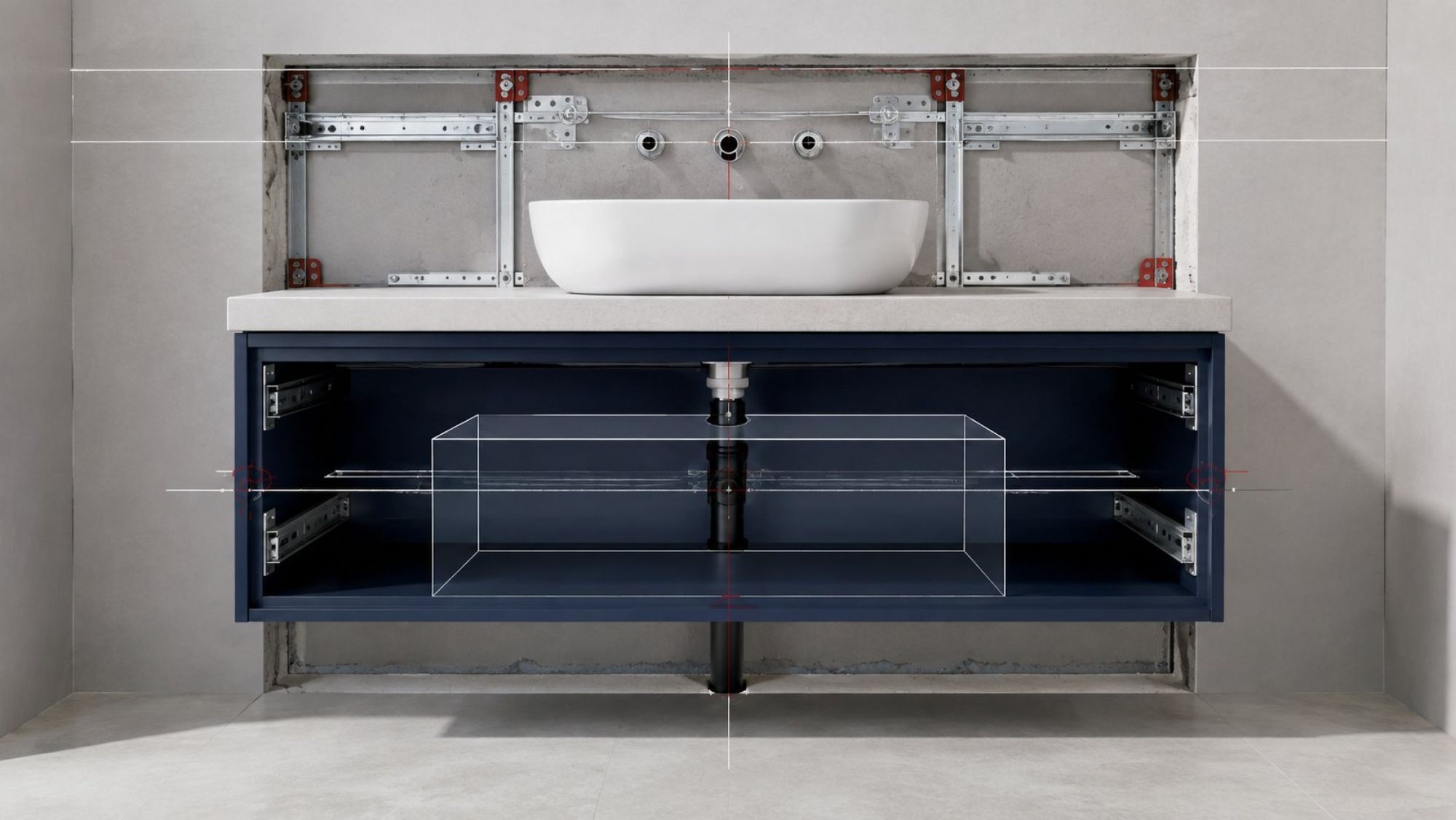

Итог расчета — размерный разрез стены с раковиной, мебелью и подключениями. На нем должны совпасть семь связанных величин.

1. Уровень чистового пола. Единый ноль для остальных вертикальных отметок.
2. Отметка верхнего края чаши. Выбранная рабочая высота для проверки удобства.
3. Отметка верха столешницы. Для накладной чаши ее получают с учетом возвышающейся части, для других способов установки — с учетом посадочной геометрии.
4. Оси креплений. Их положение связывают с конструкцией раковины, тумбы или монтажной системы, а не приравнивают к отметке борта.
5. Оси водорозеток. Обе точки показывают относительно смесителя, корпуса и подвижных частей мебели.
6. Ось канализационного выпуска. Ее сопоставляют со сливным отверстием, направлением патрубка и размерами сифона.
7. Свободный объем внутри тумбы. На разрезе обозначают границы ящиков, полок и задних стенок, чтобы они не пересекались с сифоном и подключениями.

Рядом с основным узлом отмечают зеркало, шкаф, розетки, стиральную машину и траектории фасадов. Это позволяет видеть не только положение каждого элемента, но и зависимости между ними.

Проверку ведут от пользователя к стене. Сначала подтверждают рабочую отметку борта. Затем по геометрии чаши получают уровень столешницы и положение опоры. После этого определяют крепления, слив и смеситель. В завершение сопоставляют коммуникации и окружающие предметы. Если одна величина не сходится, корректируют конкретный элемент компоновки, а не произвольно сдвигают всю схему.

Карта размеров показывает, можно ли собрать выбранный комплект без изменения удобной высоты, и дает сантехнику, мебельщику и отделочнику единую систему координат. Благодаря этому проектная отметка сохраняется от черновой разметки до установленной чаши, а положение раковины определяется реальной геометрией ванной.
