Вытяжка над газовой плитой: высота, производительность и схема отвода воздуха

Выбор вытяжки начинается не с максимальной цифры в каталоге. Сначала нужно определить режим работы, понять, куда будет уходить воздух, сверить монтажную высоту с документацией плиты и вытяжки, описать трассу воздуховода и предусмотреть приток. Только после этого паспортную производительность можно сопоставлять с условиями конкретной кухни.

В кухне с газовым оборудованием вытяжку нельзя рассматривать отдельно от существующей вентиляции. Она собирает часть испарений и загрязнений над варочной поверхностью, но схема подключения должна соответствовать назначению каналов. Если планируется Установка газовых плит, специалист «А-Айсберг» может проверить документацию приборов, геометрию их взаимного расположения и отсутствие явного конфликта вытяжки с существующей вентиляцией. Такой сценарий особенно уместен при замене плиты, перестановке кухонной мебели или переносе вытяжки.

Рециркуляция или отвод в канал: куда фактически уходит воздух

В рециркуляционном режиме вытяжка забирает воздух над плитой, пропускает его через фильтры и возвращает в кухню. Жировой фильтр задерживает взвешенные частицы жира и защищает внутренние детали устройства. Угольный фильтр уменьшает интенсивность части запахов, но постепенно насыщается и требует обслуживания или замены в соответствии с инструкцией производителя.

Главная особенность рециркуляции состоит в том, что воздух не выводится за пределы помещения. Поэтому такая вытяжка выполняет локальную фильтрацию в зоне приготовления пищи, но не заменяет предусмотренную вентиляцию кухни. Периодичность очистки жирового фильтра и замены угольного элемента следует брать из руководства конкретной модели.

В режиме отвода воздух покидает кухню по воздуховоду. Перед выбором этого варианта нужно выяснить, какой канал находится за решеткой и допускается ли его использование для механической вытяжки. Внешний вид отверстия не позволяет определить назначение канала или допустимую схему присоединения.

Первичный выбор можно сделать до покупки оборудования. Если подходящий выход для механического отвода предусмотрен, уточняют точку присоединения и требования к воздуховоду. Если такое подключение не предусмотрено или его допустимость не установлена, рассматривают рециркуляционный режим, не перекрывая существующую вентиляцию кухни.

Особой осторожности требуют попытки подключить вытяжку к дымоходу газового прибора либо изменить общий вентиляционный канал здания. Такие решения нельзя принимать только по удобству расположения отверстия: назначение канала и допустимость подключения определяются документацией объекта и требованиями ответственной организации.

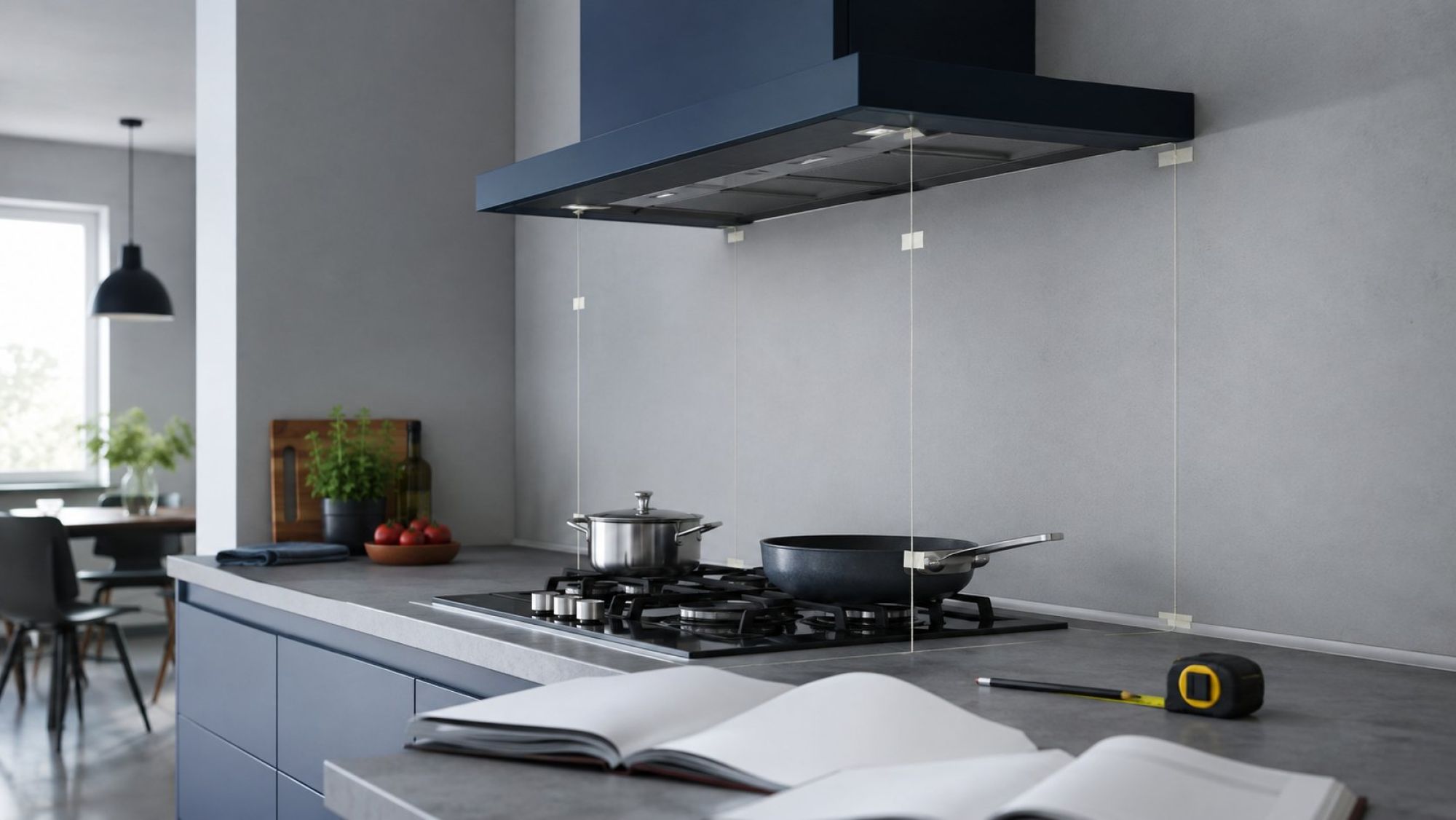

Высота над конфорками: совместная проверка паспортов плиты и вытяжки

Универсальная монтажная высота не подходит для всех сочетаний техники. В документации вытяжки должна быть показана схема размещения над газовой варочной поверхностью. У плиты или панели также могут быть требования к оборудованию, расположенному сверху. Для выбранной пары нужно открыть оба руководства и найти положение, которое соответствует указаниям изготовителей обоих приборов.

Сравнивать нужно не только расстояния, но и точки измерения. Размер может быть указан от поверхности конфорок до нижней плоскости корпуса, фильтра, выступающей кромки или другой обозначенной части. Если отмерить его от другого элемента, фактическая высота установки будет отличаться от монтажной схемы.

Тип корпуса тоже меняет геометрию. У купольной модели рабочая нижняя часть обычно расположена горизонтально. Положение встраиваемой вытяжки зависит от шкафа и размещения рабочей панели. У наклонной модели нижняя кромка и основная плоскость находятся на разных расстояниях от конфорок. Поэтому для каждого исполнения используют схему конкретной модели.

Слишком низкое положение может не соответствовать инструкции и мешать работе с посудой. При заметном удалении вытяжки от плиты увеличивается расстояние между источником испарений и зоной забора воздуха. Подбирать высоту только опытным путем, изменяя скорость вентилятора, не следует: сначала соблюдают монтажную геометрию изготовителя.

До разметки стены выполняют пять проверок:

1. Находят в руководстве вытяжки схему монтажа над газовой поверхностью.
2. Проверяют ограничения в документации плиты или варочной панели.
3. Определяют обозначенные изготовителями точки измерения.
4. Убеждаются, что шкаф, короб и фасады не мешают выбранному положению.
5. Проверяют, можно ли проложить воздуховод без пересечения с мебелью и коммуникациями.

Если указания двух изготовителей невозможно выполнить одновременно, разметку лучше отложить и уточнить совместимость выбранных приборов. Фотография похожей кухни не заменяет монтажную схему: у внешне близких моделей могут отличаться корпус, расположение фильтра и точки крепления.

Ширина зонта и границы варочной поверхности: геометрия захвата пара

После высоты проверяют положение вытяжки относительно всей варочной поверхности. Пар и кухонные испарения поднимаются не из одной точки, поэтому значение имеют ширина корпуса, расположение зон забора воздуха и взаимное положение вытяжки и конфорок.

Ширину вытяжки сопоставляют с полной шириной плиты, а допустимое соотношение берут из монтажных схем производителей. Если корпус уже варочной поверхности, нужно особенно внимательно проверить положение крайних конфорок относительно рабочей зоны фильтра. Одна только высокая паспортная производительность не исправляет несоответствие монтажной геометрии.

Центр вытяжки совмещают с центром варочной поверхности по разметке. Эту проверку выполняют до установки креплений и прокладки воздуховода. Иначе исправление смещения может потребовать изменения положения шкафа, декоративного короба и уже собранной трассы.

Необходимо учитывать и глубину. У телескопической модели оценивают положение выдвижной панели во время работы. У наклонной модели ориентируются на показанные изготовителем зоны забора воздуха. Для встраиваемой техники проверяют, не закрывает ли фасад или нижняя деталь шкафа рабочую часть устройства.

Подходящая модель должна помещаться на разрешенной высоте, занимать предусмотренное изготовителем положение над плитой и не мешать мебели. Если ради установки приходится заметно смещать корпус относительно варочной поверхности или закрывать часть рабочей зоны, разумнее изменить компоновку до монтажа.

Производительность в кубометрах в час: расчет с поправкой на сопротивление трассы

Паспортная производительность указывается для определенных условий испытания. После подключения вытяжка работает вместе с воздуховодом и другими элементами линии, поэтому одной максимальной цифры из каталога недостаточно для выбора. Проверку удобно проводить последовательно, не вводя произвольных коэффициентов.

Шаг 1. Определить объем кухни. Длину помещения умножают на ширину и высоту. Полученный объем — исходная величина, но еще не готовый ответ о требуемой производительности вытяжки.

Шаг 2. Установить требуемый расход. Его принимают по действующим для объекта требованиям, проектной документации или данным, полученным при проверке вентиляции. Самостоятельно назначать кратность воздухообмена либо универсальный запас без основания не нужно.

Шаг 3. Описать трассу. На схеме отмечают выходной патрубок вытяжки, сечение и длину воздуховода, повороты, переходы, решетку, клапан и точку присоединения. Это позволяет сравнивать модели для одной и той же конфигурации, а не только их свободную производительность.

Шаг 4. Найти аэродинамическую характеристику модели. Если изготовитель приводит зависимость расхода от сопротивления, по ней проверяют, какой расход способна обеспечить вытяжка в рабочей точке. Максимальное значение без такой характеристики не показывает, что произойдет после присоединения конкретной трассы.

Шаг 5. Сопоставить вытяжку с каналом и притоком. Даже подходящая характеристика вентилятора не подтверждает возможности существующего канала принять выбранный расход. Одновременно нужно проверить, предусмотрен ли путь поступления воздуха взамен удаляемого.

Проверяемый результат выбора — не формула с условным запасом, а согласованная цепочка данных: известен объем кухни, установлен требуемый расход, описана трасса, найдена характеристика вытяжки и подтверждены возможности канала и притока. Если для одного из пунктов данных нет, точный рабочий расход заранее определить нельзя.

При неизвестных характеристиках существующей вентиляции нужна профильная проверка. Она позволяет не подменять фактические параметры предположением, основанным только на размере решетки или паспорте бытовой вытяжки.

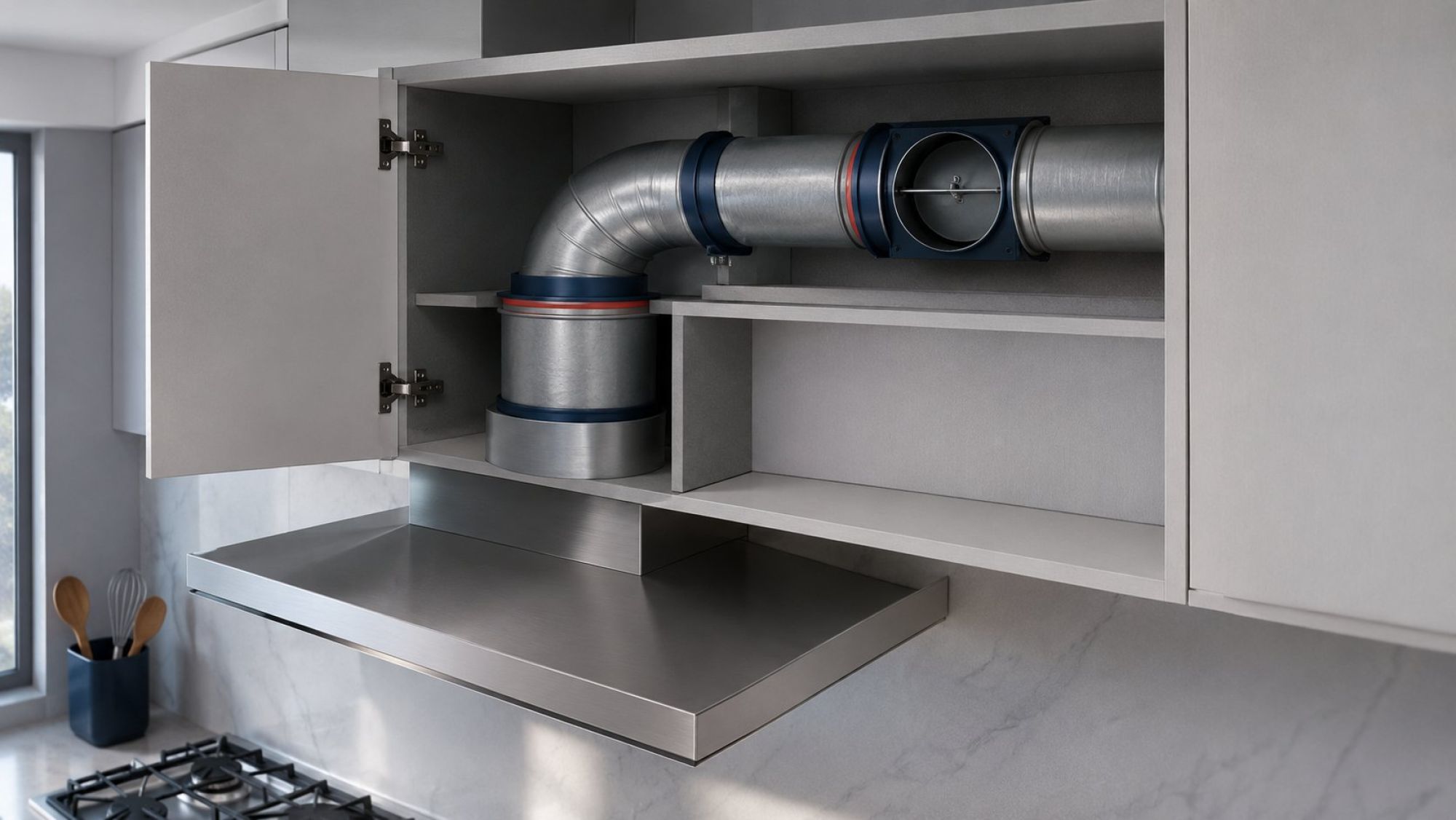

Диаметр, повороты и обратный клапан: где воздуховод теряет эффективность

Выходной патрубок вытяжки служит отправной точкой при выборе воздуховода. Допустимые размеры, переходники и конфигурацию трассы сверяют с монтажной инструкцией модели. Самовольное уменьшение сечения сразу после патрубка меняет условия, для которых изготовитель приводит характеристики устройства.

При проектировании трассы отдельно фиксируют прямые участки, повороты, переходы и присоединительные детали. Чем сложнее линия, тем важнее использовать аэродинамические данные изготовителя или расчет для конкретной схемы. Универсально вычитать из паспортной производительности одинаковый процент за каждый элемент нельзя.

Гладкий и гибкий воздуховоды отличаются конструкцией, поэтому их нельзя считать полностью взаимозаменяемыми без проверки требований модели. Если используется гофрированный рукав, его положение и длину учитывают в общей схеме, а не рассматривают как незначительную соединительную деталь.

Обратный клапан применяют для ограничения нежелательного движения воздуха, когда его установка предусмотрена выбранной схемой. Наличие клапана не делает неподходящий канал пригодным для вытяжки и не подтверждает сохранение вентиляции при выключенном вентиляторе.

Особенно важно не устанавливать клапан по собственной схеме в дымоход, общий канал или линию, связанную с работой газового прибора. Для таких участков сначала устанавливают назначение канала и допустимый способ подключения.

Практический критерий остается простым: воздуховод должен соответствовать инструкции вытяжки и согласованной схеме объекта. Если мебель вынуждает сильно усложнить линию или применить переходники, отсутствующие в допустимой конфигурации изготовителя, компоновку следует пересмотреть до установки.

Окно, дверь и приточный клапан: чем компенсируется удаляемый воздух

В режиме отвода воздух покидает кухню, поэтому для него должен существовать предусмотренный путь замещения. При выборе вытяжки оценивают не только выходной канал, но и поступление воздуха снаружи либо переток из соседних помещений.

Положение окон и дверей может менять условия поступления воздуха. Плотно закрытое окно ограничивает поступление через оконную конструкцию, а закрытая межкомнатная дверь влияет на переток между помещениями, если отдельный путь для него не предусмотрен. Эти условия нужно учитывать при проверке рабочих режимов.

Открывание окна может изменить приток, но такой способ зависит от действий пользователя и не является расчетной характеристикой помещения. Приточный клапан создает отдельный путь поступления воздуха, однако само его наличие не подтверждает достаточный расход. Для сопоставления нужны характеристики клапана и выбранного режима вытяжки.

Проверку не следует сводить к наблюдению за паром над кастрюлей. Такая проба показывает только видимое поведение испарений в конкретный момент, но не дает измеренного расхода и не описывает работу вентиляции кухни в целом.

Для оценки вентиляции применяют безопасные методы и измерительные приборы. Проверка пламенем спички, зажигалки или конфорки не дает численного результата и создает ненужный риск. Если параметры канала и притока неизвестны, их уточняют при профильном обследовании в обычных для жильцов положениях окон и дверей.

Котел или колонка на той же кухне: риск конкуренции за воздух и тягу

Если в кухне вместе с вытяжкой установлен котел или газовая колонка, совместимость оборудования требует отдельной проверки. Механическая вытяжка изменяет воздухообмен помещения, а газовый прибор работает по собственной схеме поступления воздуха и удаления продуктов сгорания.

Нельзя оценить совместимость только по мощности вытяжки или внешнему виду котла. Нужно учитывать документацию конкретного газового прибора, фактическую схему дымоудаления, существующую вентиляцию и предусмотренный приток. Рекламного описания типа камеры сгорания для такого вывода недостаточно.

При проверке устанавливают, какие пути поступления воздуха предусмотрены для помещения и приборов, куда подключено дымоудаление и не затрагивает ли воздуховод вытяжки существующие каналы. Допустимые режимы совместной работы определяют по документации установленного оборудования и фактической схеме объекта.

До такой оценки не следует увеличивать производительность вытяжки, перестраивать каналы или добавлять клапаны в качестве универсального решения. Особенно недопустимо самостоятельно присоединять вытяжку к дымоходу газового прибора.

Итоговый порядок выбора таков: определить режим вытяжки, сверить высоту по паспортам, проверить ширину и глубину рабочей зоны, установить требуемый расход, описать трассу, сопоставить ее с аэродинамической характеристикой модели, подтвердить возможности канала и предусмотреть приток. При наличии котла или колонки к этому добавляется проверка совместимости оборудования и существующих систем.
