Аэрозольная проверка дымовых извещателей: что показывает тест и чего он не доказывает

После подачи тестового аэрозоля извещатель зажигает светодиод, а на приемно-контрольном приборе появляется сообщение о пожаре. Картина выглядит убедительно, но ее легко истолковать слишком широко. Наблюдаемое срабатывание подтверждает только те звенья, которые действительно участвовали в тесте. Оно не становится автоматическим доказательством исправности всех линий связи, устройств оповещения, противодымной защиты и инженерных блокировок.

Поэтому результат начинают оценивать не со слов «сработало» или «не сработало», а с заранее установленной границы проверки. В одном случае требуется увидеть реакцию чувствительного элемента, в другом — проследить событие до прибора, в третьем — проверить весь предусмотренный проектом сценарий. Такой подход особенно важен, когда проводится Обслуживание пожарной сигнализации: отдельное наблюдение должно отвечать на конкретный вопрос, а не подменять оценку всей системы.

Тестовый аэрозоль и дым от горения: различие состава и назначения

Тестовый состав нужен для контролируемого воздействия на дымовой извещатель. Его задача — создать в области чувствительной камеры среду, на которую устройство должно отреагировать предусмотренным способом. При этом допустимость самого метода, совместимость состава и порядок применения определяют по документации аэрозоля и руководству конкретного извещателя. Надпись о назначении средства на упаковке сама по себе не подтверждает совместимость с любым оборудованием.

Дым настоящего пожара устроен сложнее. Его свойства зависят от горящего материала, температуры, доступа воздуха и развития горения. Вместе с частицами в помещении могут появляться тепло и газообразные продукты горения, изменяться видимость и направление воздушных потоков. Тестовый аэрозоль не обязан воспроизводить все эти явления: он предназначен для воздействия на определенный принцип обнаружения, а не для создания уменьшенной модели пожара.

Отсюда следует важное ограничение. Успешная реакция означает, что при данных условиях тестовая среда достигла чувствительной зоны и вызвала распознаваемое извещателем состояние. Она не показывает, как быстро реальный дым дойдет до точки установки, не оценивает распространение дыма по помещению и не подтверждает правильность размещения оборудования. На такой результат могут влиять воздушные потоки, экраны, особенности потолочного пространства и другие условия объекта, которые одиночное локальное воздействие не моделирует.

Бытовой дым, пар и случайно выбранные распыляемые вещества не равноценны предназначенному для проверки составу. Они способны оставлять загрязнения, воздействовать непредсказуемо или вообще проверять не тот физический эффект. Если средство обозначено как сертифицированное, это также не отменяет проверки его назначения и ограничений: необходимо понимать, к каким типам устройств относится подтвержденная пригодность и какие условия применения установлены изготовителями.

Оптическая камера извещателя: какой участок тракта реагирует на аэрозоль

В оптическом дымовом извещателе контролируется изменение светового сигнала внутри измерительной камеры. Когда подходящие по своим свойствам частицы проникают в эту область, характер прохождения или рассеяния света меняется. Электронная часть оценивает изменение и, если заложенные условия распознавания выполнены, формирует состояние, которое система трактует как пожарное событие.

Аэрозольный тест затрагивает более содержательный участок тракта, чем простая проверка индикатора или кнопки: воздействие поступает через среду к чувствительной камере. Наблюдаемая реакция может подтвердить сразу несколько обстоятельств — частицы проникли внутрь, оптический участок отреагировал, электроника распознала сигнал и извещатель перешел в предусмотренное состояние. Но точный объем подтверждения зависит от устройства. У автономного, порогового и адресного оборудования дальнейший путь события может быть устроен по-разному.

Сам факт перехода в состояние «Пожар» еще не является измерением чувствительности. При функциональном воздействии обычно получают качественный ответ: устройство отреагировало либо наблюдаемой реакции не было. Без предусмотренной методики и подходящего измерительного средства из этого нельзя вывести точное значение порога, запас чувствительности или соответствие числовой характеристике.

Не следует делать и обратный категоричный вывод: отсутствие реакции при одной попытке не доказывает поломку извещателя. Возможны неподходящий состав, недостаточное попадание в камеру, неверно выбранный способ проверки, особенности текущего режима системы или ограничение, установленное изготовителем. Результат требует сопоставления с условиями теста, индикацией оборудования и эксплуатационной документацией. Разборка камеры для объяснения результата в такой тест не входит.

Светодиод извещателя и событие на приборе: два разных результата

Светодиод показывает локальную реакцию устройства. Если он перешел в состояние, предусмотренное для сигнала «Пожар», это важное наблюдение, но путь информации может на этом не заканчиваться. Следующим звеном выступают линия связи, интерфейс или шлейф, а затем приемно-контрольный прибор. Поэтому проверяющий отдельно фиксирует, что произошло на самом извещателе и что получила центральная часть системы.

Для адресной системы существенно не только появление общего сигнала, но и распознавание правильного адреса. Для зонной организации проверяют соответствие номера шлейфа или зоны фактическому месту воздействия. Если прибор показывает другое помещение, другой адрес либо неопределенное событие, локально исправная реакция извещателя не компенсирует ошибку идентификации. При реальном происшествии персоналу нужна достоверная информация о месте обнаружения.

Отдельной проверки заслуживают текст и тип сообщения. Название помещения на экране, категория события и его представление на удаленных постах должны соответствовать проектной логике и принятой конфигурации. Появление сигнала «Неисправность», «Внимание» или иного состояния вместо ожидаемого «Пожар» нельзя считать тем же результатом только потому, что прибор подал звук.

Полезно рассматривать наблюдения последовательно:

1. тестовая среда достигла чувствительной области;
2. извещатель распознал воздействие и изменил локальную индикацию;
3. прибор принял сообщение по нужному каналу;
4. на приборе правильно определены адрес или зона, место и тип события;
5. событие передано дальше, если это входило в установленную границу испытания.

Если зафиксированы только первые два пункта, нельзя записывать в результат все пять. Напротив, сверка каждого звена помогает локализовать расхождение: отличить отсутствие реакции чувствительной части от проблемы передачи, конфигурации или отображения.

СОУЭ, дымоудаление и инженерные блокировки: где заканчивается одиночный тест

Пожарная сигнализация может быть связана с системой оповещения и управления эвакуацией, противодымной защитой, вентиляцией, лифтами, дверями и другими инженерными устройствами. Однако состав связей и условия запуска определяются проектной документацией конкретного объекта. Команда может зависеть не от одного извещателя, а от сочетания событий, подтверждения по зоне, временной логики или состояния других элементов.

Поэтому срабатывание одного извещателя не доказывает, что прозвучало нужное сообщение СОУЭ, запустились требуемые вентиляторы, открылись клапаны, лифты перешли в предусмотренный режим, двери изменили состояние, а общеобменная вентиляция отключилась. Оно подтверждает эти реакции только тогда, когда их действительно наблюдали в рамках согласованного испытания и сопоставили с проектным алгоритмом.

Во время регламентных работ часть исполнительных цепей иногда переводят в состояние, исключающее нежелательный запуск оборудования. Причины понятны: внезапное оповещение влияет на людей, движение лифтов и дверей затрагивает эксплуатацию здания, а запуск вентиляционного оборудования требует организационной подготовки. Но при отключенных выходах аэрозольное воздействие не проверяет фактическое исполнение команд. Максимум можно увидеть формирование события или внутренней команды до установленной точки разрыва.

Граница должна быть отражена в задании и результате испытания. Формулировка «извещатель вызвал событие на приборе, исполнительные выходы были отключены» информативнее общей отметки «автоматика исправна». Если требуется проверить связанные системы, заранее определяют безопасный порядок, уведомление персонала, ответственных участников и способ контроля каждого исполнительного действия по регламенту объекта.

Проектная матрица причинно-следственных связей здесь играет роль карты. В ней ищут не универсальный список реакций, а предусмотренный путь конкретного сигнала: какое исходное событие должно возникнуть, как оно обрабатывается и какие команды являются ожидаемым результатом. Без такого сопоставления даже заметная реакция оборудования может оказаться неполной, преждевременной или относящейся к другому сценарию.

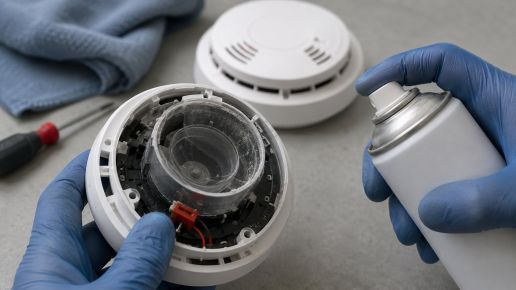

Загрязнение камеры и неподходящий состав: почему результат может вводить в заблуждение

Воспроизводимость аэрозольной проверки зависит не только от исправности электроники. На результат влияют состояние измерительной камеры, свойства применяемого состава и соблюдение способа, разрешенного изготовителем. Если внутри накопилась пыль или иное загрязнение, исходный оптический сигнал уже может отличаться от нормального состояния. Дополнительное воздействие тогда воспринимается иначе, чем в чистой камере.

Загрязнение способно изменить поведение извещателя в обе стороны: устройство может реагировать нестабильно, становиться склонным к нежелательным срабатываниям либо не давать ожидаемой реакции при выбранном воздействии. По одному факту срабатывания нельзя определить степень чистоты камеры и тем более численно оценить чувствительность. Для этого нужны предусмотренные изготовителем процедуры контроля и критерии оценки.

Значение имеет и остаток тестового вещества. Если состав сохраняется в чувствительной области после завершения воздействия, извещатель может дольше оставаться в пожарном состоянии или повторно формировать сигнал. Подобное поведение не следует автоматически принимать ни за подтверждение высокой надежности, ни за неисправность. Сначала учитывают свойства примененного средства, ограничения инструкции и предусмотренный порядок восстановления нормального режима.

Неподходящий состав создает еще одну неопределенность. Частицы могут отличаться по воздействию на оптическую систему, а вспомогательные компоненты — оставлять следы или быть несовместимыми с материалами устройства. Поэтому нельзя переносить положительный опыт с одной модели на другую без проверки паспортов. Совместимость устанавливают по документации конкретного извещателя и средства, а не по общему обозначению «для датчиков дыма».

Некорректное воздействие может дать убедительный, но слабый по смыслу результат. Избыточное количество вещества способно вызвать реакцию там, где нормированная проверка выявила бы проблему, а недостаточное или плохо направленное воздействие — создать видимость отказа. Статья не заменяет инструкцию по применению: способ подачи, допустимое средство и критерий реакции должны браться из документов на используемое оборудование и из регламента объекта.

Функциональный тест, контроль чувствительности и комплексное испытание: три уровня доказательности

Три вида контроля отвечают на разные вопросы. Их нельзя выстроить как взаимозаменяемые варианты одной процедуры: каждый имеет собственную границу и собственный результат. Названия и формальные методы следует сверять с применимой документацией, но практическое различие удобно видеть по тому, какой участок системы оказался под наблюдением.

• Функциональный тест показывает, возникла ли ожидаемая реакция отдельного извещателя на разрешенное воздействие и, если это включено в проверку, дошло ли событие до прибора.
• Контроль чувствительности должен давать оценку измеряемой характеристики по предусмотренной методике, а не только ответ «сработал».
• Комплексное испытание прослеживает проектный сценарий через связанные подсистемы и подтверждает фактическое выполнение предусмотренных команд.

На первом уровне доказательность ограничена отдельным каналом обнаружения. Если извещатель отреагировал и прибор верно показал его адрес, можно зафиксировать прохождение сигнала до прибора. Но из этого нельзя получить числовую характеристику чувствительности и нельзя заключить, что команды выполнили оповещение, дымоудаление или инженерное оборудование.

Второй уровень нужен, когда важен не только факт реакции, но и измеряемое состояние чувствительного элемента. Обычное аэрозольное воздействие без соответствующего средства и методики не превращается в измерение. Слова «сработал быстро» также не заменяют характеристику: время наблюдаемой реакции зависит от подачи вещества и условий его поступления, поэтому само по себе не дает надежной числовой оценки.

Третий уровень проверяет цепочку событий в масштабе объекта. Здесь исходный сигнал должен пройти обработку, предусмотренные логические условия и выходные цепи, после чего подтверждается реальная реакция каждой включенной системы. Если часть оборудования была отключена, испытание заканчивается до нее и это ограничение должно быть явно указано.

Документирование сохраняет смысл результата. Для функциональной проверки важно обозначить конкретный извещатель, способ разрешенного воздействия, локальную реакцию и сообщение прибора. При контроле чувствительности фиксируют примененную методику и полученную измеряемую характеристику. При комплексном испытании сопоставляют исходное событие, ожидаемые команды по проектной матрице и фактические действия связанных систем.

Таким образом, фраза «аэрозольный тест пройден» полезна только вместе с расшифровкой. Она может означать реакцию оптической камеры, успешную передачу события на прибор или прохождение более длинного участка — в зависимости от того, что действительно контролировали. Чем точнее обозначена конечная точка сигнала, тем меньше риск принять исправность одного извещателя за доказанную готовность всей пожарной автоматики.
