Блок питания для светодиодной ленты: расчет мощности, выбор напряжения и деление длинной линии

Блок питания нельзя выбирать только по надписи с количеством ватт. Сначала определяют напряжение системы, затем рассчитывают нагрузку каждого участка, проверяют рабочий режим источника и оценивают потери в проводах и самой ленте. После этого становится понятно, можно ли питать контур одной линией или его следует разделить на независимые ветви.

Монтаж светодиодной ленты начинается с паспортов компонентов и схемы будущей подсветки. Для расчета нужны напряжение и мощность ленты, фактическая длина каждого отрезка, характеристики блока и контроллера, длина низковольтных кабелей, условия размещения оборудования. Без этих сведений можно получить правильную арифметическую сумму мощности, но нестабильную систему с разной яркостью по длине.

12 или 24 В: как напряжение меняет ток в низковольтной линии

Первое решение — выбрать общее напряжение низковольтной части. Оно не определяется пожеланием взять более мощный блок: лента рассчитана на конкретное питание, и источник должен выдавать именно это напряжение. Если между ними установлен контроллер, его рабочее напряжение также должно соответствовать системе.

Связь между мощностью, напряжением и током выражает формула P = U × I. Отсюда ток нагрузки равен I = P / U. При одной и той же мощности ток в системе 24 В вдвое меньше, чем в системе 12 В. Это не означает, что 24 В всегда лучше: выбор ограничивают доступные ленты, контроллеры, драйверы управления и условия конкретного проекта. Однако разница в токе важна для протяженной проводки.

Потери напряжения возникают на любом проводнике и контакте, имеющем сопротивление. Их можно представить формулой ΔU = I × R. Чем выше ток при неизменном сопротивлении, тем больше падение напряжения. Одновременно растут тепловые потери, описываемые зависимостью Pпот = I² × R. Поэтому переход к большему системному напряжению при той же мощности способен снизить нагрузку на кабели и соединения, но только если вся аппаратура рассчитана на это напряжение.

Особенно внимательно проверяют контроллеры многоканальных лент. В паспорте важны не только общая допустимая мощность, но и напряжение, ток каждого канала, суммарный ток и схема подключения. Совпадение разъема или количества контактов не подтверждает электрическую совместимость.

• Лента задает требуемое напряжение питания и расчетную нагрузку.
• Блок питания должен выдавать соответствующее постоянное напряжение в допустимом рабочем режиме.
• Контроллер должен поддерживать то же напряжение, нужное число каналов и фактический ток подключенных ветвей.
• Кабель и соединения выбирают по току, длине трассы, способу прокладки и допустимому падению напряжения.

Вт/м × длина: расчет нагрузки для одного светового контура

Исходная величина для расчета — паспортная мощность выбранной ленты в ваттах на метр. Ее умножают не на длину катушки, а на фактическую длину установленного участка: Pленты = pуд × L, где pуд — мощность одного метра, а L — длина отрезка.

Если контур состоит из нескольких отрезков с одинаковыми характеристиками, их мощности можно рассчитать отдельно и сложить. Для разных лент отдельный расчет обязателен: одинаковое напряжение не означает одинаковую мощность на метр. Общая нагрузка выражается суммой Pобщ = P1 + P2 + … + Pn.

Длина проекта должна соответствовать реально отрезанным секциям. Гибкая плата ленты разделена на размеченные участки, и рез выполняют по предусмотренным линиям. Поэтому проектную длину сопоставляют с кратностью реза конкретного изделия. В расчет входит установленная лента, а не геометрический размер ниши и не номинал упаковки.

Удобно составить ведомость ветвей до выбора блока:

1. Записать напряжение и паспортную мощность на метр для каждой ленты.
2. Определить фактическую длину каждого отрезка с учетом допустимой кратности реза.
3. Умножить мощность на метр на длину соответствующего отрезка.
4. Сложить нагрузки тех ветвей, которые будут питаться от одного источника.
5. Перевести мощность каждой ветви в ток по формуле I = P / U и проверить каналы управления.

Параллельные ветви не уменьшают суммарную мощность, потребляемую от блока. Они меняют распределение тока: каждая ветвь получает отдельный путь питания, а источник несет суммарную нагрузку. Это позволяет оценивать кабели по току конкретной ветви, не пропуская проверку общего выходного тока блока.

Если яркость или цвет меняются контроллером, расчет проводят для режима с наибольшей предусмотренной нагрузкой. Нельзя автоматически считать номинальную пропускную мощность контроллера его собственным потреблением и прибавлять ее к ленте. Следует выяснить по схеме изготовителя, проходит ли ток нагрузки через устройство, имеет ли оно отдельное питание и какое собственное потребление указано в документации.

Номинальная мощность и рабочая нагрузка блока: где учитывать запас

Полученная сумма — нагрузка лент, а не готовый номинал источника. Далее ее сопоставляют с условиями работы конкретного блока. На корпусе может быть указана максимальная выходная мощность, но допустимость длительной работы на этом уровне определяется документацией: температурой воздуха, ориентацией корпуса, способом охлаждения и возможным снижением мощности.

Универсальный процент запаса здесь вводит в заблуждение. Для одной модели производитель может разрешать длительную работу во всем заявленном диапазоне при соблюдении условий, для другой — устанавливать ограничения при высокой температуре или определенном способе монтажа. Поэтому запас выбирают по технической документации и инструкции выбранного источника.

Проверка выполняется по мощности и по току. Рассчитанный выходной ток системы не должен превышать допустимый ток блока в реальных условиях размещения. Если у источника несколько выходных клемм, их количество само по себе не доказывает наличие независимых каналов и не увеличивает мощность устройства. Электрическую структуру выходов уточняют по схеме изготовителя.

Постоянную нагрузку отделяют от кратковременной. Подсветка, которая долго работает с неизменной яркостью, создает длительный тепловой режим. Изменяемая яркость не дает автоматического права уменьшить расчет: проектный максимум остается возможной рабочей точкой. Кратковременную перегрузочную способность учитывают только тогда, когда она прямо описана производителем и соответствует характеру нагрузки.

Для блока последовательно проверяют:

• совпадение выходного напряжения с лентой и контроллером;
• допустимые выходные мощность и ток;
• режим непрерывной работы;
• температурный диапазон и условия снижения мощности;
• требования к охлаждению, ориентации и свободному пространству;
• совместимость с применяемым способом регулировки яркости;
• возможность обслуживания после завершения отделки.

Если условия эксплуатации выбранного источника не подходят для расчетной нагрузки, решение состоит в подборе другого блока либо изменении размещения, охлаждения или распределения нагрузки между источниками.

Одна длинная линия или несколько ветвей: развилка по падению напряжения

Даже достаточно мощный блок не гарантирует одинаковую яркость по всей длине. Проводящие дорожки ленты имеют сопротивление, а ток проходит через них от точки питания к удаленным секциям. По мере удаления напряжение снижается. В результате конец линии может светить иначе, хотя суммарная мощность источника рассчитана верно.

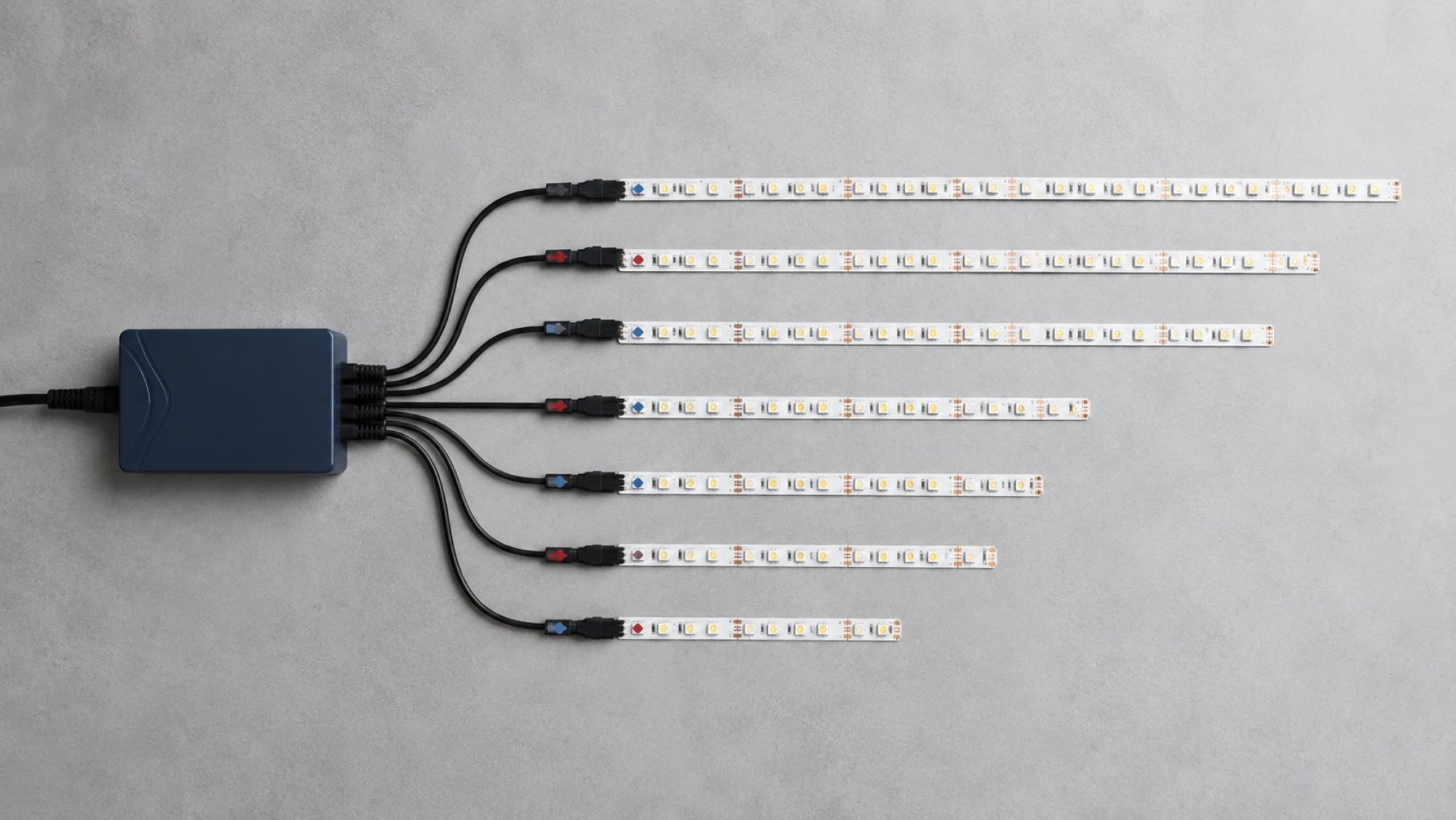

В одной протяженной линии начальный участок проводящих дорожек переносит ток всех последующих секций. Отдельные питающие ветви меняют картину: ток делится между кабелями, а каждая секция получает питание по более короткому пути. Ветви подключают к источнику или предусмотренному распределительному узлу параллельно, сохраняя требуемую полярность и ограничения аппаратуры.

Решение о делении принимают не по универсальному количеству метров. Допустимая длина непрерывного участка зависит от конструкции ленты, напряжения, мощности на метр, сопротивления дорожек, требований к равномерности и рекомендаций изготовителя. Для одной ленты приемлемая топология может оказаться неподходящей для другой, даже если их напряжение совпадает.

Расчетная развилка выглядит так:

1. Найти в документации допустимую длину непрерывного участка и рекомендуемый способ питания.
2. Рассчитать ток всей линии и отдельных предполагаемых ветвей.
3. Оценить падение напряжения в подводящих кабелях и вдоль ленты.
4. Сопоставить результат с допустимым режимом оборудования и требованиями к равномерности света.
5. Если потери неприемлемы, сократить ветви, перенести точки питания, увеличить подходящее сечение кабеля или применить другую согласованную архитектуру.

Измерение помогает проверить расчет на собранной системе. Сравнивают напряжение в начале и конце ветви при проектной нагрузке, а также токи отдельных линий. Само число на выходе блока не показывает, какое напряжение фактически дошло до удаленного участка.

Двусторонняя или промежуточная подача питания допустима лишь в схеме, предусмотренной для выбранного оборудования. Нельзя объединять выходы разных источников или произвольно связывать точки системы без подтвержденной схемы: одинаковое номинальное напряжение не гарантирует корректного распределения токов между блоками.

Длина кабеля и площадь сечения: расчет потерь до ленты

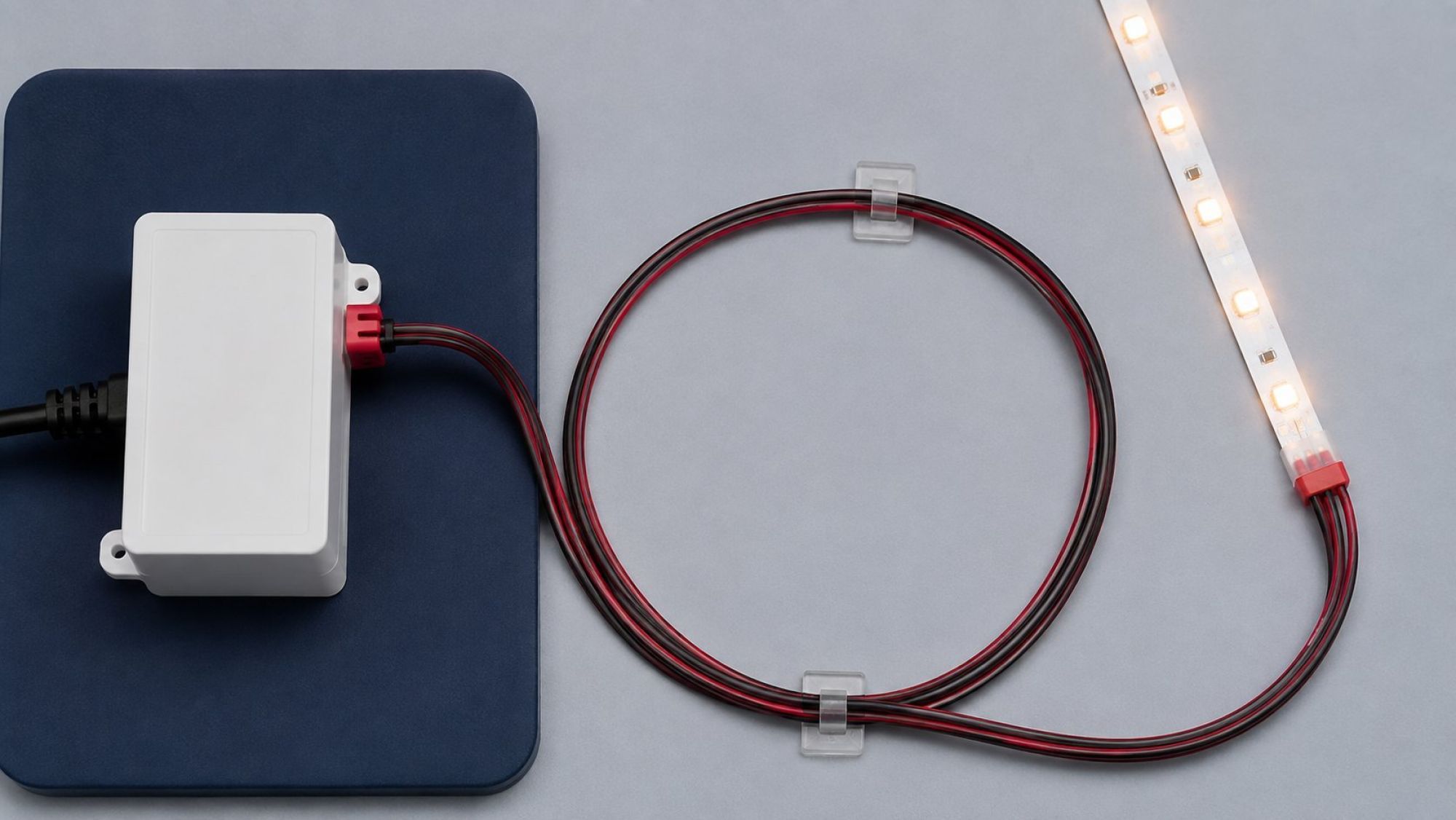

Кабель между блоком и лентой — самостоятельный элемент расчета. Даже короткая лента будет получать пониженное напряжение, если источник удален, проводник имеет большое сопротивление или контакт выполнен ненадежно. Для оценки берут полный токовый путь: ток идет к нагрузке по одному проводнику и возвращается по другому.

Сопротивление проводника зависит от материала, длины и площади сечения. В расчетной форме его выражают как R = ρ × l / S, где ρ характеризует материал, l — длина токового пути, S — площадь сечения. Затем находят падение напряжения ΔU = I × R. Значения сопротивления и допустимого тока берут из характеристик кабеля с учетом фактического способа прокладки.

Увеличение площади сечения уменьшает сопротивление, но выбор нельзя сводить только к расчету падения напряжения. Кабель и контакты должны выдерживать рабочий ток с учетом материала жил, температуры, групповой прокладки, оболочки и способа размещения. Разъем, клемма или место соединения также имеют собственный допустимый ток и могут стать ограничением раньше кабеля.

Для многоканальной ленты учитывают токи общих и отдельных проводников согласно схеме контроллера. Нельзя механически разделить общий ток поровну между цветными каналами: фактическая нагрузка зависит от режима работы и электрической схемы устройства. Проверяют максимальный предусмотренный режим каждого канала и общего проводника.

Последовательность расчета кабельной линии:

1. Определить максимальный рабочий ток ветви.
2. Измерить длину маршрута от источника или распределительного узла до ленты.
3. Учесть прямой и обратный проводники при расчете сопротивления цепи.
4. Выбрать материал и предварительное сечение по характеристикам кабеля.
5. Рассчитать падение напряжения и напряжение на входе нагрузки.
6. Сопоставить результат с паспортными требованиями ленты и контроллера.
7. Отдельно проверить допустимый ток кабеля, разъемов и контактных соединений.

Если расчет не проходит, можно увеличить сечение, сократить трассу, переместить источник ближе к нагрузке или разделить контур на ветви. Выбор зависит от доступного места, возможности надежно выполнить соединения и обслуживать их после монтажа.

Закрытая ниша, мебельный отсек и открытая полка: тепловой режим блока

Номинальная мощность блока связана с отводом тепла. Источник преобразует энергию не без потерь, поэтому его корпус и внутренние компоненты нагреваются. Температура зависит от нагрузки, температуры окружающего воздуха, вентиляции и положения устройства. Один и тот же блок может работать в разных режимах на открытой полке и в тесном мебельном отсеке.

Закрытая ниша осложняет естественный обмен воздуха. Даже если внутри достаточно места для корпуса, нагретый воздух может оставаться рядом с ним. До монтажа проверяют разрешенную ориентацию, вентиляционные зазоры и температурные условия конкретной модели. Нишу проектируют с доступом к источнику: замена не должна требовать разрушения отделки.

Мебельный отсек требует учета соседних источников тепла и реального режима использования. Закрытая дверца меняет охлаждение, а вещи способны перекрыть вентиляционные отверстия. Блок нельзя считать установленным открыто только потому, что отсек иногда открывают. Условия оценивают для нормальной эксплуатации мебели.

Открытая полка обычно облегчает теплообмен и осмотр, но не отменяет инструкцию. Важны устойчивое размещение, допустимое положение корпуса, отсутствие перекрытия вентиляции и защита от внешних воздействий, для которых модель не предназначена.

Если изготовитель публикует зависимость допустимой нагрузки от температуры, ее учитывают при выборе блока. Температуру оценивают возле источника после выхода системы на установившийся режим, поскольку нагрев оборудования и самой ниши способен изменить условия по сравнению с температурой комнаты до включения.

Доступность — часть надежности системы. Следует предусмотреть возможность осмотра маркировки, проверки низковольтных линий и замены блока без демонтажа ленты, мебели или потолочной конструкции. Подключение и измерения на стороне сети выполняет квалифицированный специалист с соблюдением требований электробезопасности.

Мерцание, гул и горячий корпус: какие параметры системы измерять

Мерцание, посторонний звук и сильный нагрев сами по себе не определяют неисправный компонент. Для диагностики фиксируют режим, при котором появляется признак, и сопоставляют измеряемые параметры с документацией конкретного блока питания и контроллера.

Проверяют выходное напряжение источника, напряжение в начале и конце каждой ветви, ток общей нагрузки и отдельных линий, температуру возле блока, условия вентиляции и используемый режим управления яркостью. Измерения проводят при той нагрузке, на которой наблюдается проблема. Для регулируемой подсветки отдельно сверяют поддерживаемые блоком и контроллером способы управления.

Температуру корпуса оценивают по указанным изготовителем условиям и контрольным точкам, если они предусмотрены. Ощущение рукой не заменяет измерение. Вскрывать корпус блока для поиска источника звука или выполнять работы с сетевой частью без соответствующей квалификации нельзя.

Компактная диагностическая последовательность:

1. Зафиксировать нагрузку, яркость, продолжительность работы и момент появления признака.
2. Измерить напряжение, ток и температуру в предусмотренных точках.
3. Сравнить параметры у источника и непосредственно у проблемной ветви.
4. Сверить результаты и режим управления с документацией конкретного блока и контроллера.
5. После локализации участка проверить доступные соединения либо передать сетевую часть специалисту.

Итоговая расчетная последовательность.

1. Определить напряжение ленты, блока питания, контроллера и других компонентов.
2. Рассчитать мощность и ток каждой ветви, затем суммарную нагрузку источника.
3. Сверить расчет с допустимым рабочим режимом блока при выбранных условиях размещения.
4. Рассчитать сопротивление и падение напряжения в подводящих кабелях, проверить допустимый ток проводников и соединений.
5. Проверить допустимую длину непрерывного участка конкретной ленты и рекомендуемую изготовителем схему питания.
6. Выбрать количество ветвей и точек питания, не забывая о суммарном токе блока и каналов контроллера.
7. Определить условия размещения, охлаждения и обслуживания оборудования, после сборки проверить напряжения и токи под проектной нагрузкой.
