Газовая встраиваемая плита в столешнице: ограничения монтажа

Газовая встраиваемая плита в столешнице: ограничения по размещению, вентиляции и доступу к соединениям

Положение газовой варочной поверхности нельзя выбирать только по ширине тумбы и размеру выреза. В одной точке должны совпасть требования к самой плите, условия газоснабжения, геометрия мебели, отвод тепла и возможность доступа к запорной арматуре. Если хотя бы одно из этих условий не выполнено, готовый вырез в столешнице еще не означает, что оборудование можно установить именно здесь.

Проект удобно проверять последовательно: сначала определить тип газа и исполнение прибора, затем оценить пространство вокруг конфорок, параметры столешницы и тумбы, расположение духовки и трассу подключения. Установка встроенных плит в газовом исполнении требует согласовать мебельную нишу с характеристиками выбранной модели и условиями подключения. Сервис установки может проверить готовую нишу на соответствие монтажной схеме и профессионально установить встроенную плиту в пределах работ, допустимых для конкретного объекта.

Тип газа и исполнение плиты: исходные данные для выбора точки монтажа

Первый вопрос относится не к мебели, а к соответствию прибора системе газоснабжения. Оборудование, подготовленное для природного газа, и оборудование для сжиженного газа нельзя считать взаимозаменяемым без проверки документации. Для каждого исполнения изготовитель указывает характеристики прибора, применяемые форсунки и порядок настройки. Поэтому сведения продавца или внешнее сходство моделей не заменяют маркировку на оборудовании и указания в паспорте.

На шильдике обычно находятся идентификационные данные оборудования и характеристики его исполнения. Их сопоставляют с фактическим видом газа до подготовки окончательной точки монтажа. Если модель допускает перевод на другой тип газа, порядок переоснащения, состав необходимого комплекта и требования к исполнителю определяются документацией прибора и правилами, действующими по месту установки. Наличие сменных деталей в комплекте само по себе не определяет порядок их установки.

У комбинированной поверхности к газовым ограничениям добавляются электрические. Питание может требоваться для электроподжига, автоматики или электрической зоны нагрева. При проектировании проверяют, не попадают ли розетка и кабель в нагреваемую область, не мешают ли они газовой подводке и предусмотренному обслуживанию. Требования к сети, защите и заземлению берут из документации конкретной модели; назначать параметры по аналогии с другой техникой нельзя.

До утверждения кухонного проекта сопоставляют паспорт прибора, монтажную схему и данные на шильдике. Схема показывает размеры корпуса и выреза, положение соединений, необходимые зазоры и допустимые варианты соседства. Мебельщику передают схему встраивания именно выбранной модификации, а не только ее внешнюю ширину. У похожих по размеру приборов могут различаться глубина корпуса, положение газового входа и пространство, занимаемое деталями под столешницей. Результатом проверки должен стать чертеж ниши, соответствующий фактическому прибору и доступной точке подключения.

Расстояния от конфорок до фартука, стены и навесных шкафов

Габарит стеклянной или металлической панели не показывает всей области теплового воздействия. Источником тепла служит открытое пламя, а посуда может выступать за контур конфорки и направлять горячий поток к фартуку, боковой стенке или фасаду. Положение выреза определяют с учетом монтажной схемы, в которой задний и боковые отступы могут быть привязаны к корпусу или краю прибора. Универсального расстояния для всех газовых поверхностей нет.

Особого внимания требует установка у высокой боковой стенки, колонны или торца шкафа. Столешница может формально вмещать прибор, но крупная посуда окажется близко к вертикальной поверхности. Это создает риск нагрева отделки и ухудшает удобство работы: ручка кастрюли может упираться в стенку, а доступ к конфорке — становиться тесным. Допустимость положения проверяют по схеме плиты и характеристикам материала рядом с зоной нагрева.

Высоту вытяжки нельзя выбирать только по линии соседних шкафов. Учитывают ограничения изготовителя вытяжки и требования изготовителя плиты. Корпус навесного шкафа, его фасад и декоративная планка также входят в окружающую прибор мебельную конструкцию, поэтому их положение оценивают вместе с вытяжкой, а не отдельно от нее.

Негорючая облицовка фартука не позволяет автоматически уменьшить указанные для модели расстояния. За плиткой, металлом или стеклом могут находиться клеевой слой, стеновая панель, мебельная плита либо другая основа, чувствительная к нагреву. Возможность применения защитного экрана и его влияние на размещение определяются конструкцией конкретной кухни и документацией оборудования.

На плане обозначают не только прямоугольник прибора, но и пространство для посуды, вытяжки и открывания соседних фасадов. Это позволяет заранее увидеть, проходит ли дверь колонны над рабочей зоной, не окажется ли ручка ящика близко к источнику тепла и не перекрывает ли широкая посуда проход. Проверочным результатом этого этапа служит привязка выреза к стенам, фартуку, вытяжке и фасадам с учетом ограничений выбранной техники.

Толщина, термостойкость и кромка столешницы вокруг корпуса

Монтажный вырез становится частью несущей конструкции столешницы. После удаления материала основание должно удерживать прибор и крепеж, не разрушаясь у узких перемычек. Изготовитель плиты может задавать допустимую толщину основания, способ фиксации и форму выреза. Если фактическая столешница не подходит для штатного крепления, размеры отверстия нельзя корректировать произвольно без проверки совместимости.

Разные материалы по-разному реагируют на влагу, нагрев и обработку. Массив может изменять размеры при изменении влажности и температуры. У ламинированной древесной плиты уязвима открытая основа внутри выреза: попадание влаги способно вызвать разбухание. Для тонкого компакт-ламината отдельно проверяют совместимость с креплениями плиты и достаточность опоры. При работе с камнем или искусственным минеральным материалом важны подходящий способ обработки, ширина перемычек и состояние внутренних углов.

Название материала само по себе не подтверждает его пригодность для конкретной компоновки. Учитывают технические характеристики столешницы, ограничения по локальному нагреву и рекомендации ее изготовителя по выполнению вырезов. Особого внимания требуют узкие участки между плитой, мойкой, стеной и передней кромкой. Окончательное положение отверстия согласуют до раскроя, когда еще можно изменить компоновку без переделки готовой детали.

Открытую кромку выреза защищают от влаги способом, подходящим для материала основания. Такая обработка не заменяет штатное уплотнение плиты. Уплотнитель работает между панелью и столешницей так, как предусмотрено конструкцией прибора, а защита кромки относится к материалу выреза. Дополнительную герметизацию внешнего периметра применяют только тогда, когда она совместима со способом монтажа: лишний слой может изменить посадку или затруднить снятие прибора.

Плоскость вокруг выреза должна обеспечивать ровную посадку панели. Стык деталей, выраженный рельеф, перепад высоты или близкая кромка способны помешать прилеганию даже при правильных размерах отверстия. Также проверяют глубину корпуса и детали внутри тумбы: поперечины, усилители, направляющие ящиков и крепеж фасада не должны конфликтовать с объемом, занимаемым плитой. Итогом становится карта выреза с подтвержденной толщиной основания, сохраненными перемычками и свободным местом для штатного крепежа.

Воздухообмен тумбы и тепловое соседство с духовкой

Пространство под газовой поверхностью не всегда можно использовать как обычный закрытый отсек. Нижняя часть прибора нагревается, а монтажная схема конкретной модели может предусматривать свободную зону, вентиляционные проемы или другие условия размещения. Поэтому заднюю стенку, полку и содержимое тумбы проверяют на пересечение с корпусом и предусмотренными путями отвода тепла.

Если под плитой планируется духовка, совместимость оценивают по документации обоих приборов. Совпадение ширины еще не подтверждает, что такое соседство предусмотрено. Сопоставляют высоту и глубину ниши, реальные габариты корпусов, расположение вентиляционных выходов, кабелей и газовой подводки. Если для сочетания приборов указаны специальные условия, их учитывают в конструкции тумбы.

Приборы разных марок могут иметь несовпадающие схемы встраивания, поэтому их корпуса рассматривают на одном вертикальном разрезе. Такой чертеж показывает, не пересекаются ли выступающие детали, остается ли место для коммуникаций и не закрываются ли элементы, связанные с охлаждением техники. Общий конструктивный риск здесь заключается в накоплении тепла и конфликте корпусов; обязательные размеры и способы защиты определяются инструкциями выбранных моделей.

Ящик под плитой создает риск контакта его содержимого с нагретой нижней частью прибора или коммуникациями. Наличие, положение и материал защитной перегородки нельзя назначать как универсальное требование: это проверяют по схеме конкретной плиты и конструкции мебели. Если перегородка предусмотрена, она должна сохранять указанное для модели свободное пространство и не перекрывать необходимые проемы.

Даже при отсутствии ящика предметы в тумбе не должны мешать размещению корпуса, проводов и соединений. Условия внутри мебели не заменяют воздухообмен кухни: помещение с газовым оборудованием должно хорошо вентилироваться и иметь постоянный приток воздуха. Конкретную организацию вентиляции и допустимый режим работы вытяжки определяют с учетом условий помещения и требований, действующих по месту установки.

Проверочным результатом раздела служит вертикальный разрез тумбы. На нем отмечают столешницу, корпус плиты, свободную область снизу, ящик или перегородку, духовку, заднюю стенку и коммуникации. По этому разрезу можно проверить совместимость техники и мебели до изготовления деталей.

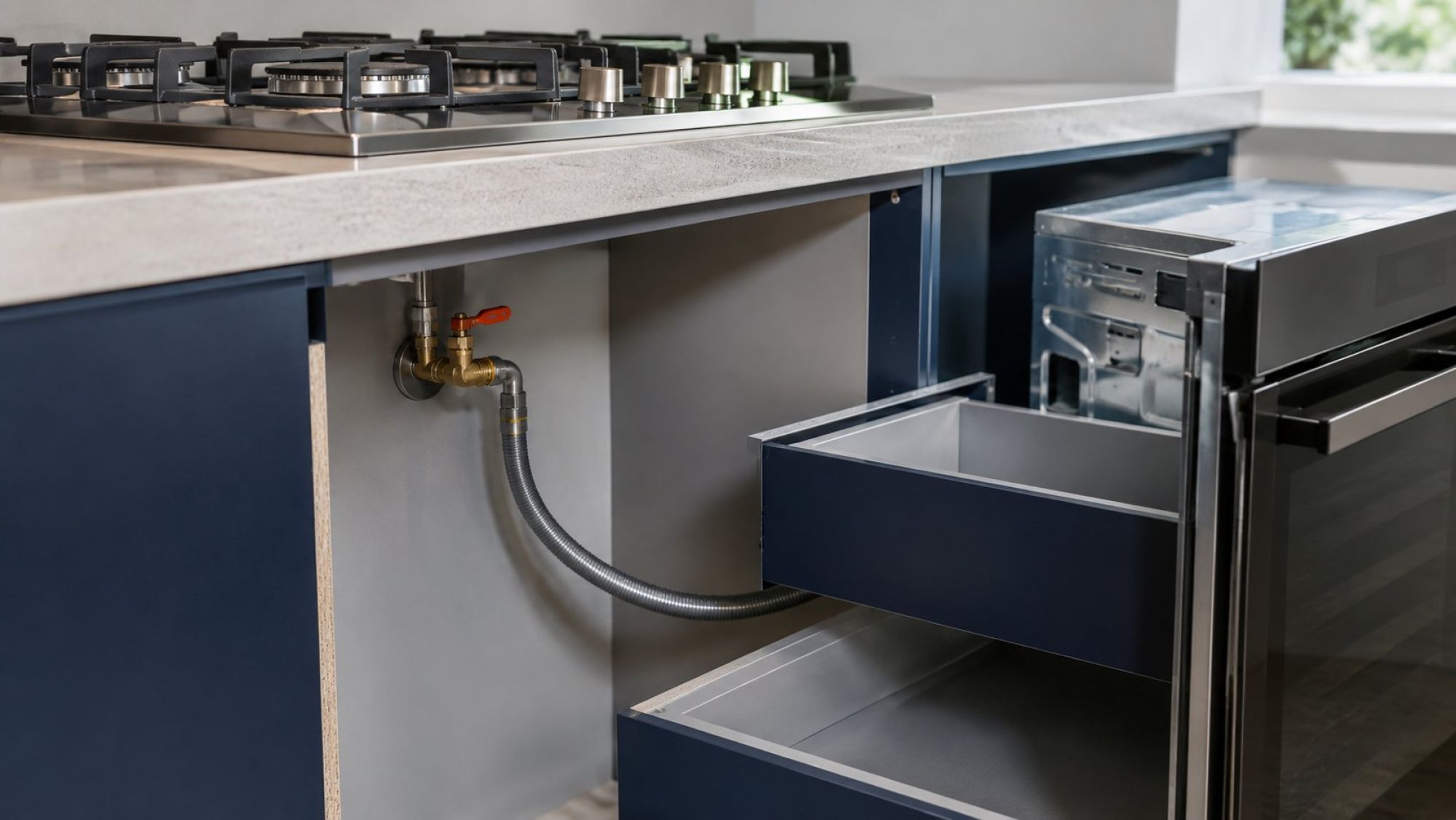

Газовый кран, гибкая подводка и соединения в доступной зоне

Расположение запорного устройства и способ доступа к нему определяются действующими региональными правилами, требованиями газовой организации и проектом подключения. Кран за встроенной духовкой, глухой стенкой или другим стационарным элементом мебели может оказаться неудобным для использования и обслуживания. Поэтому точку подключения показывают на чертеже кухни заранее, а допустимость выбранного доступа подтверждают до раскроя мебели.

Удобное для мебельщика положение не является достаточным основанием для переноса газовой арматуры. Возможность изменения ее расположения и конфигурацию подключения согласуют с газовой организацией в порядке, принятом по месту установки. После определения допустимой точки под нее проектируют тумбу, соседние секции и съемные элементы мебели.

Маршрут гибкой подводки рассматривают в трех измерениях. При проектировании исключают очевидные конструктивные риски: близость к нагреваемым частям плиты или духовки, пересечение с движущимся ящиком, зажим корпусом техники и натяжение при установке. Требования к возможности осмотра, типу подводки, способу соединения и допустимому маршруту устанавливаются применимыми правилами, газовой организацией и документацией прибора.

Распределение операций между мебельщиком, установщиком техники и газовой организацией зависит от местных требований и полномочий исполнителей. Для проекта кухни важно заранее получить подтвержденные размеры ниши, место арматуры и схему маршрута коммуникаций. Это позволяет изготовить мебель без конфликта с подключением, не предполагая, что газовую трубу или кран можно будет перенести после монтажа столешницы.

Если газовый вход плиты находится с неудобной стороны, кратчайший маршрут подводки не всегда оказывается подходящим. Может потребоваться изменить соседнюю секцию, отказаться от ящика либо переместить поверхность в пределах допустимой компоновки. Проверочным результатом становится чертеж с точкой крана, положением газового входа, маршрутом подводки и способом доступа, согласованным для конкретного объекта.

Герметичность, устойчивость пламени и газ-контроль после подключения

Посадка плиты в вырез сама по себе не подтверждает готовность оборудования к эксплуатации. Порядок подключения, контроль соединений и необходимые действия перед использованием определяются действующими региональными правилами, газовой организацией и документацией модели. Проверку выполняют способом, предусмотренным для таких работ; бытовые эксперименты не заменяют профессиональный контроль.

Первичный запуск позволяет оценить соответствие прибора используемому газу и работу горелок. Пламя наблюдают на режимах, предусмотренных инструкцией. Если оно работает нестабильно, имеет необычную форму или гаснет при штатном изменении мощности, прибор не следует самостоятельно регулировать: причину должен определить исполнитель, имеющий право на соответствующие работы.

Соответствие форсунок используемому газу устанавливают по маркировке, комплектации и документации модели. Если необходим перевод оборудования на другой газ, порядок замены деталей, настройки и последующей проверки задают изготовитель и применимые правила. Внешнее сходство форсунок или наличие запасного комплекта не заменяет такой порядок.

Газ-контроль рассматривают как функцию, предусмотренную конструкцией конкретной плиты. Наличие функции, способ ее срабатывания и критерии проверки уточняют в инструкции. Действия при вводе оборудования выполняются в установленном для модели порядке без самостоятельного вмешательства в датчики и регулировки. Электроподжиг и другие электрические функции комбинированной поверхности проверяют при подготовленном для нее питании.

Необходимые проверки и порядок оформления результата подключения зависят от региональных требований и процедур газовой организации. Факт зажигания конфорок сам по себе не заменяет предусмотренную приемку. Практический итог этапа — плита, установленная в подготовленную нишу, подключенная и проверенная в порядке, применимом к конкретной модели и объекту.
