Инсталляция для подвесного унитаза: проверка совместимости

Инсталляция для подвесного унитаза: совместимость рамы, чаши и стены до монтажа

Установка унитаза со скрытым бачком начинается не с крепления рамы, а с проверки всей системы в сборе. Рама, чаша, канализационный выпуск, подвод воды, клавиша и облицовка связаны между собой размерами и способом монтажа. Если оценивать каждый элемент отдельно, несовместимость может обнаружиться уже после зашивки: шпильки не совпадут с отверстиями чаши, патрубок окажется смещен, клавиша не подойдет к бачку или через ее проем нельзя будет обслужить арматуру.

Поэтому до отделки нужен не общий ответ «инсталляция подходит», а комплект документов на конкретные модели: паспорт рамы и бачка, размерная схема чаши, перечень штатных соединительных деталей, сведения о совместимых клавишах и требования к облицовке. Совпадение бренда или наружных габаритов не заменяет такую сверку.

Межосевые размеры, монтажная глубина, толщина облицовки, схема крепления, канализационный уклон и сервисная совместимость определяются только по документам выбранных артикулов и применимым нормам. Приведенные ниже положения не заменяют такую проверку для конкретной рамы, чаши, стены и схемы коммуникаций.

Проверку совместимости до зашивки стены и монтаж подвесной чаши можно поручить специалистам службы «А-Айсберг» в рамках услуги «Установка унитаза».

Рама, скрытый бачок и чаша: где заканчивается совместимость одного комплекта

Словом «инсталляция» часто называют всю конструкцию, хотя фактическая комплектность зависит от конкретной модели. В рамную систему могут входить несущая рама, скрытый бачок, элементы его управления, крепления, шпильки и соединительные патрубки. Чаша, сиденье, клавиша, звукоизоляционная прокладка и часть монтажных деталей могут относиться к отдельным позициям. Определить состав по фотографии товара нельзя: его сверяют с паспортом и комплектовочной ведомостью.

Даже комплект из рамы и чаши не решает автоматически вопросы стены, канализации и отделки. Производитель мог согласовать основные сантехнические размеры, но фактическое положение выпуска зависит от трассы за рамой, а длина шпилек и патрубков — от чистовой плоскости. Клавиша также является не просто декоративной панелью: она должна соответствовать серии бачка и предусмотренному механизму управления.

Для чаши отдельно проверяют схему крепежных отверстий, расположение входа смыва и выпуска, форму зоны прилегания к стене. Для рамы — положение шпилек, патрубков и границу готовой облицовки. Звукоизоляционную прокладку оценивают по назначению и геометрии: она располагается между чашей и отделанной поверхностью, поэтому участвует в фактическом сопряжении этих деталей.

Бренд помогает найти каталог совместимости, но не служит самой проверкой. У одного изготовителя могут существовать разные серии бачков, клавиш и рам. У элементов разных производителей иногда совпадают отдельные размеры, однако этого недостаточно для вывода о совместимости всего узла. Проверять нужно каждый интерфейс: рама — чаша, бачок — клавиша, рама — основание, патрубок — канализация, рама — облицовка.

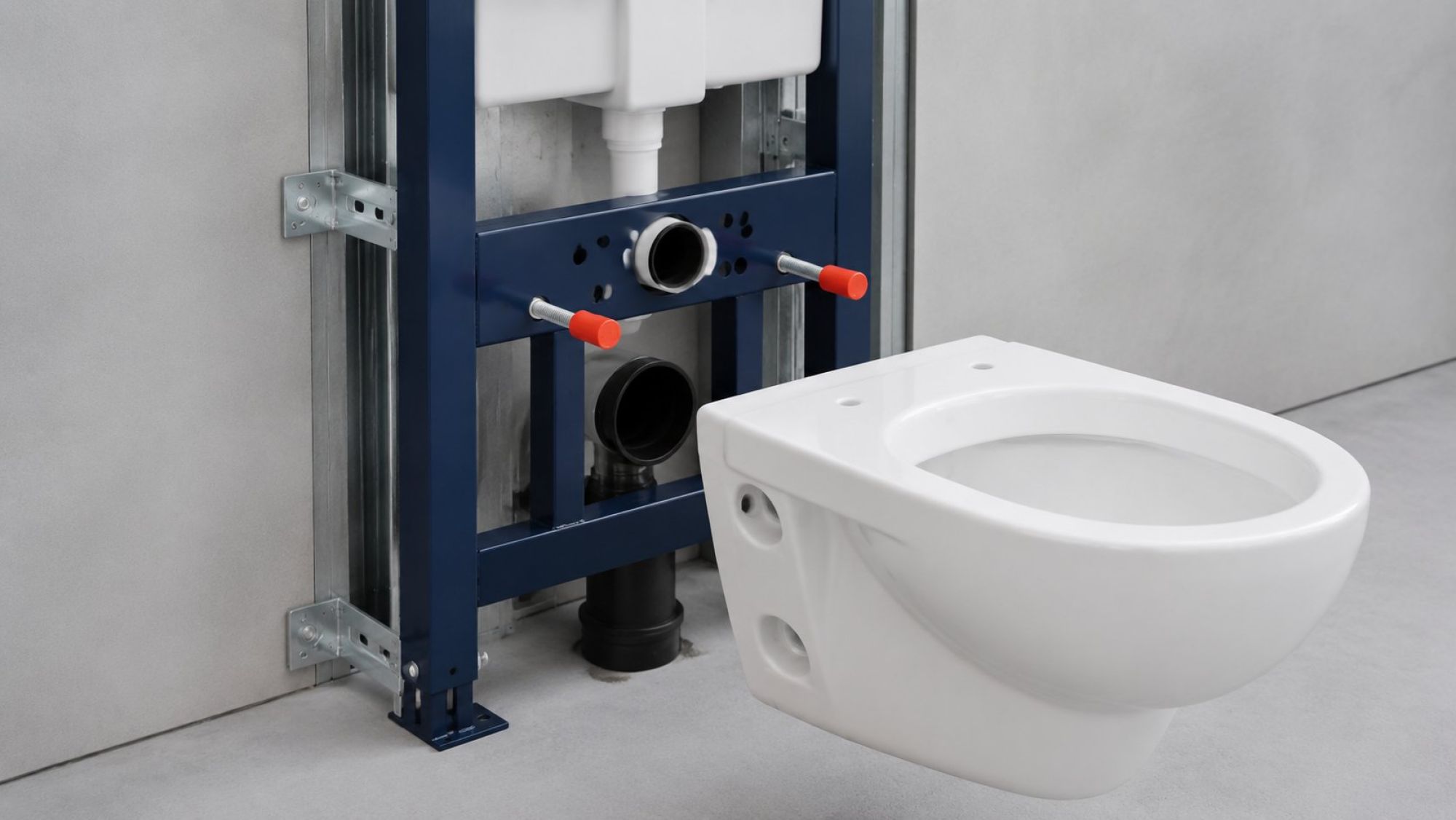

Шпильки и патрубки: какие размеры связывают раму с чашей

Чаша соединяется с рамой механически и гидравлически. Механическое сопряжение задают крепежные шпильки и отверстия чаши. До монтажа сопоставляют их межосевое расстояние и доступные положения шпилек на конкретной раме. Если один размер можно переставить, это должно быть прямо предусмотрено конструкцией и отражено в документации, а не определено по внешнему сходству деталей.

Гидравлическое сопряжение образуют смывной патрубок от бачка и канализационный выпуск чаши. На размерных схемах сравнивают положение их осей относительно шпилек и готовой поверхности стены. Важны не только диаметры соединений, но и взаимное расположение: чаша должна надеваться на оба патрубка без бокового усилия и одновременно занимать расчетное положение на крепеже.

В этой схеме есть третья координата — расстояние от рамы до чистовой плоскости. Его формируют каркас облицовки, листовой материал, плиточный клей, плитка и предусмотренная прокладка. Поэтому длину выступающих шпилек и соединительных патрубков нельзя окончательно определять по необшитой раме. Их привязывают к будущей лицевой поверхности по размерной схеме выбранной системы.

Удобно свести проверяемые размеры в одну ведомость:

• Рама и чаша: межосевое расстояние шпилек и положение отверстий.
• Бачок и чаша: ось входа смыва и геометрия соединительного патрубка.
• Чаша и канализация: положение выпуска и штатного перехода.
• Рама и отделка: расчетная граница готовой поверхности и допустимая размерная цепочка.

Сопоставлять следует чертежи конкретных артикулов. Общая подпись «для подвесного унитаза» описывает назначение изделия, но не подтверждает совпадение этих точек.

Капитальная стена, перегородка и пол: куда передается нагрузка

Рама нужна не только для размещения бачка. Она принимает нагрузку от чаши и передает ее на строительные конструкции через предусмотренные точки опирания и крепления. Конкретная схема зависит от типа рамы и руководства изготовителя, поэтому ее нельзя выбирать только по материалу стены.

Самонесущая рамная система обычно имеет опоры, через которые взаимодействует с полом. Это означает, что до монтажа оценивают не декоративное покрытие, а основание в зоне опор и предусмотренный производителем способ фиксации. Верхние крепления удерживают раму в заданном положении, но их роль и допустимое основание определяются конструкцией конкретной системы. Нельзя автоматически считать любые верхние кронштейны заменой надежной опоры на пол или, наоборот, воспринимать стену как единственный несущий элемент.

Капитальная стена, легкая перегородка и специально собранная монтажная конструкция — разные основания. Для каждого варианта требуется своя подтвержденная схема. Перегородка должна рассматриваться вместе с ее каркасом, обшивкой, закладными и соединением с полом и соседними конструкциями. Сам факт наличия листовой обшивки не подтверждает способность узла воспринимать нагрузку от рамы.

Если руководство выбранной инсталляции не описывает имеющееся основание, требуется проектное решение, а не подбор более длинного крепежа на месте. Особенно важно отделять несущую задачу от декоративной: короб может закрыть раму, но сам по себе не становится рассчитанным основанием. До зашивки должны быть определены точки передачи нагрузки и подтверждена пригодность пола, стены либо монтажного каркаса.

Канализационный отвод за рамой: радиусы, уклон и доступное пространство

Положение канализации способно определить место всей инсталляции. Сначала на размерной схеме находят ось выпуска чаши и штатного отвода рамы, затем сопоставляют ее с фактической трассой к стояку. Если оси не совпадают, нужно оценить реальную компоновку соединительных деталей до закрепления рамы и формирования короба.

Каждый поворот занимает пространство за рамой. Поэтому паспортная глубина самой рамы не равна автоматически полной глубине готового узла. К ней может добавиться зона, необходимая для отвода, соединений и безопасного прохождения трубы. Попытка сохранить минимальную глубину короба за счет принудительного изгиба или перекоса патрубка создает напряжение в соединении.

Маршрут должен сохранять предусмотренное направление стока и не образовывать участка, где вода будет задерживаться из-за неверной геометрии. Конкретный уклон, состав фасонных деталей и допустимые изменения трассы сверяют с действующими требованиями к внутренней канализации и документацией на соединительный комплект. Материалы статьи не заменяют расчет переноса стояка или изменения строительных конструкций.

До облицовки полезно рассматривать раму и канализацию как единую объемную модель. На ней должны одновременно помещаться бачок, отвод, водопровод, крепления и сервисная зона. Если труба пересекает опору, упирается в крепеж или вынуждает смещать штатный патрубок, это не отделочная мелочь, а признак несогласованной компоновки.

Клавиша смыва и сервисное окно: один проем с двумя функциями

Внешняя панель выполняет две задачи: передает команду механизму смыва и закрывает ревизионный проем бачка. Поэтому клавишу выбирают вместе с бачком, а не после укладки плитки по цвету и форме. В каталоге должна быть прямо указана совместимость конкретного артикула клавиши с серией скрытого бачка.

Управление может быть механическим или пневматическим. Эти варианты различаются способом передачи команды, набором внутренних деталей и требованиями к установке. Совпадающие наружные размеры панели не означают, что ее можно подключить к любому бачку. Также нельзя переносить сведения о совместимости между сериями только потому, что изделия выпущены одним брендом.

После снятия клавиши ревизионный проем должен обеспечивать обслуживание тех элементов, для которых производитель предусмотрел доступ с лицевой стороны. Перечень и порядок извлечения деталей проверяют по сервисному руководству: это могут быть элементы управления, наливной или сливной арматуры, а также запорный узел, если именно такая схема заложена изготовителем. Размер и положение проема нельзя произвольно уменьшать плиткой, клеем или каркасом.

Раскладку отделки согласуют с монтажной рамкой клавиши заранее. Кромки плитки не должны мешать снятию панели и предусмотренному перемещению сервисных деталей. Если доступ возможен только после разрушения облицовки, одна из основных функций штатного проема утрачена, даже когда сама клавиша нажимается нормально.

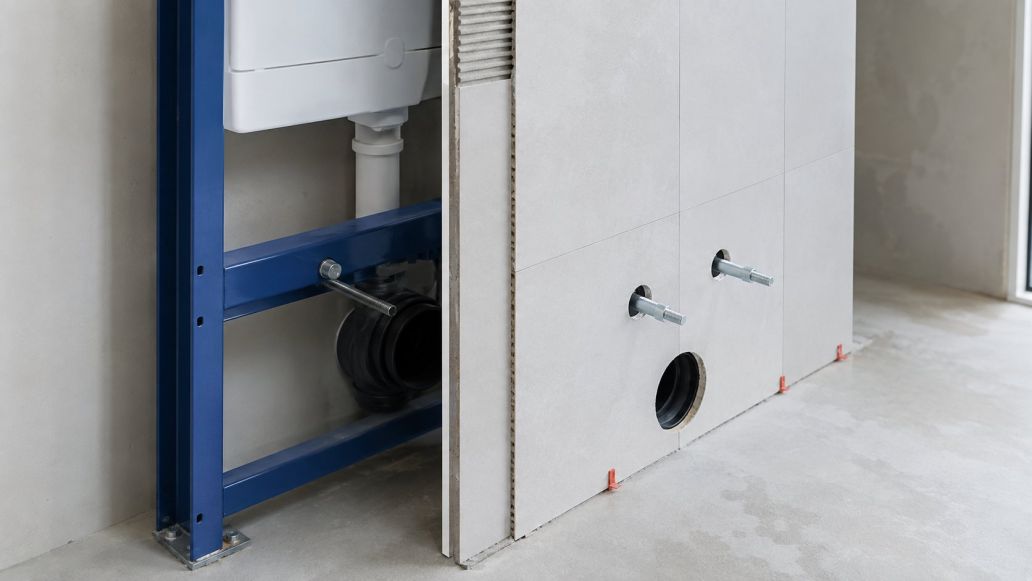

Облицовка перед чашей: толщина, жесткость и граница чистовой плоскости

Облицовка является частью размерной и силовой схемы. Чаша притягивается к шпилькам рамы, но ее задняя поверхность взаимодействует с готовой стеной через предусмотренный промежуточный слой. Поэтому передняя плоскость должна быть ровной, жесткой и выполненной по системному решению, которое допускает установку подвесной сантехники.

Каркас и листовой материал выбирают не только по удобству отделки. В зоне чаши и технологических отверстий обшивка должна сохранять жесткость, а вырезы — соответствовать шаблону рамы. Самовольное расширение отверстий вокруг шпилек и патрубков уменьшает площадь опирания и усложняет точную посадку чаши. Требования к числу слоев, типу листа, креплению и устройству каркаса берут из руководства инсталляции и системного альбома производителя облицовки.

Граница чистовой поверхности должна быть задана до регулировки выступающих деталей. В общую толщину входят листовая обшивка, клей и плитка. Если учесть только лист, после отделки патрубки могут оказаться короче или длиннее расчетного положения, а рабочей длины шпилек может не хватить для предусмотренного крепления.

До зашивки полезно нанести контрольную линию будущей лицевой плоскости и сопоставить с ней рамку сервисного проема, шпильки и оба патрубка. После выбора плитки расчет уточняют по фактической толщине материалов. Так отделочник и монтажник работают от одной границы, а не от разных представлений о том, где закончится стена.

Скрытый бачок до зашивки: испытание воды, слива и запорного узла

Последняя контрольная точка наступает, когда рама закреплена по утвержденной схеме, вода и канализация подключены, но все соединения еще видны. На этом этапе проверяют не только отсутствие капель сразу после сборки. Подводка и запорный узел должны быть осмотрены при рабочем состоянии водоснабжения в порядке, предусмотренном документацией выбранной системы.

Бачку дают несколько раз наполниться и выполнить смыв. Во время циклов осматривают подвод воды, соединения бачка, смывной патрубок и канализационный отвод. Одновременно проверяют работу выбранного управления и возможность перекрыть воду через предусмотренный доступ. Если для испытания применяется временное оборудование или защитные заглушки, порядок действий берут из инструкции изготовителя.

Результат проверки имеет смысл зафиксировать до того, как трассы исчезнут за облицовкой. На фотографиях должны читаться положение труб, соединений, опор рамы и точек крепления. Отдельно сохраняют паспорта, артикулы рамы, бачка, чаши, клавиши и соединительного комплекта. Эти сведения понадобятся для подбора сервисных деталей без вскрытия стены.

Зашивку начинают после того, как согласованы все интерфейсы: чаша устанавливается на предусмотренные шпильки, патрубки совпадают с ее входом и выпуском, канализация размещается без принудительного напряжения, основание соответствует схеме рамы, клавиша совместима с бачком, а ревизионный проем сохраняет сервисный доступ. Именно такая проверка системы целиком позволяет обнаружить противоречия до необратимой отделки.
