Измерение сопротивления заземления клещами: условия применимости и границы метода

Клещевой способ позволяет получить показание без установки вспомогательных электродов, но подходит не для любой конфигурации заземления. Прибору необходим замкнутый путь измерительного тока. Поэтому результат зависит не только от проверяемого электрода и грунта, но и от проводников, других заземлителей и металлических связей, через которые сигнал возвращается к точке измерения.

Сопротивление измерительной петли, сопротивление отдельного заземлителя и сопротивление растеканию — разные параметры. Число на дисплее следует соотносить с электрической схемой объекта: при наличии нескольких путей прибор учитывает их совместное влияние, а при отсутствии обратного пути клещевой метод не формирует требуемую измерительную цепь.

Как клещи формируют измерительный сигнал в замкнутой цепи

В клещевом измерителе одна функциональная часть создает переменный сигнал в охваченном проводнике, а другая регистрирует возникший ток. По соотношению этих величин прибор рассчитывает сопротивление пути, по которому прошел измерительный сигнал. Конкретная реализация, рабочий диапазон и способы обработки помех зависят от модели прибора.

Ток проходит по проводнику к проверяемому заземлителю, затем через грунт и связанные элементы системы должен вернуться к исходной стороне цепи. Возврат обеспечивают другие заземлители и соединяющие их проводники либо иные существующие проводящие связи. Именно наличие такой петли делает возможным измерение клещами.

Упрощенно показание включает сопротивление выбранной ветви и эквивалентное сопротивление обратного пути. Если обратная часть имеет малое сопротивление по сравнению с выбранной ветвью, результат может быть близок к характеристике этой ветви. Однако без анализа топологии нельзя считать обратную часть равной нулю и автоматически относить все показание к одному электроду.

Клещи используют уже существующую сеть объекта и не отделяют сопротивление электрода от остальных частей петли расчетным образом. Поэтому сначала определяют, где замыкается ток, и только после этого решают, может ли показание использоваться для оценки выбранного присоединения.

Параллельные заземлители и обратный путь тока: обязательная топология метода

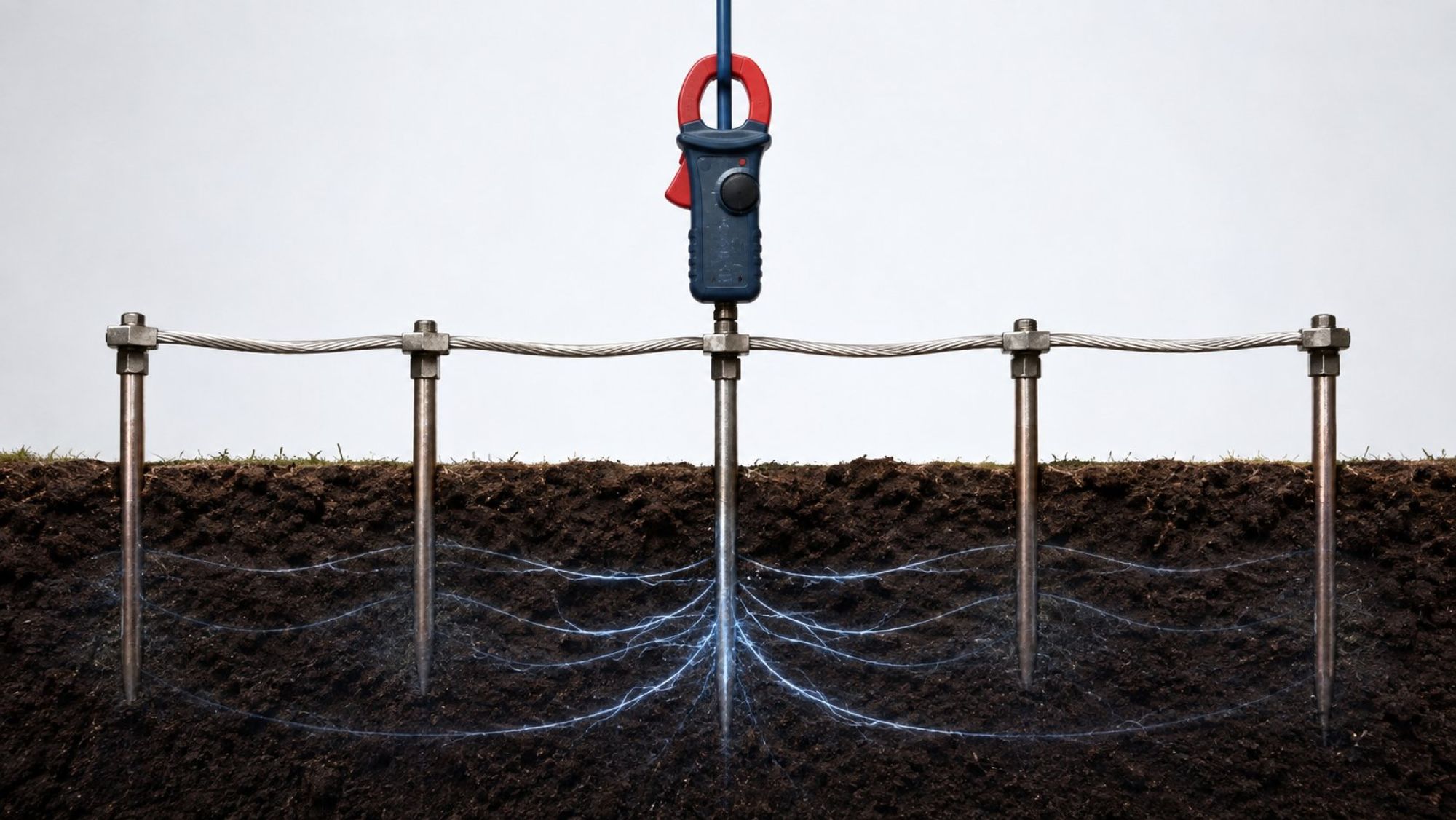

Характерная область применения клещей — система из нескольких заземлителей, соединенных общим проводником. При охвате одной ветви сигнал проходит через ее заземлитель, грунт, другие заземленные точки и металлическую связь между ними. Остальные ветви оказываются параллельными участками обратного пути.

Эквивалентное сопротивление параллельных ветвей входит в результат. При большом количестве исправно подключенных путей его вклад может быть небольшим, но универсально считать его пренебрежимо малым нельзя. Ветви способны различаться по состоянию, конструкции и условиям контакта с грунтом, а часть тока может проходить по дополнительным металлическим связям.

Если обозначить сопротивление выбранной ветви как R1, а эквивалент обратной сети как Rоб, клещи характеризуют петлю, в которой присутствуют обе составляющие. При сопоставимых R1 и Rоб показание нельзя без оговорок называть сопротивлением выбранного заземлителя. Допустимость упрощенной трактовки определяется схемой объекта, целью проверки и документацией применяемого прибора.

При повторных измерениях важно сохранять одинаковую конфигурацию системы. Рост показания может быть связан как с изменением выбранной ветви, так и с исчезновением одного из обратных путей. Снижение возможно при появлении новой параллельной связи. Поэтому сравнительный контроль информативен, когда точки охвата, соединения и режим объекта остаются сопоставимыми.

Одиночный заземлитель: почему клещи не определяют его сопротивление напрямую

Изолированный электрод, не связанный с другими заземлителями или проводящими системами, не образует обратного пути. Сигнал может пройти от точки охвата к электроду, но не получает замкнутого маршрута возврата. В этой конфигурации клещи не определяют сопротивление электрода напрямую.

Неустойчивое показание, отсутствие результата или выход за рабочий диапазон нельзя переводить в конкретное значение сопротивления заземлителя. Появление стабильного числа также требует проверки: петля могла замкнуться через неучтенную металлическую конструкцию, экран, оболочку или другое соединение.

Заземлитель представляет собой проводящую часть, контактирующую с грунтом, а заземляющее устройство включает также связанные элементы. Сопротивление растеканию характеризует прохождение тока от электрода в грунт. В описании измерения сопротивления заземления отдельно рассматриваются грунт, одиночные и групповые заземлители. Клещевое показание при этом способно включать не только участок растекания, но и соединения с обратными ветвями.

Когда задача состоит в определении параметра отдельного электрода, может применяться измерительная схема со вспомогательными электродами. В трехполюсном варианте контролируемую цепь формируют через грунт, если такой способ предусмотрен принятой методикой и условия объекта позволяют корректно разместить вспомогательные элементы. Конкретная схема подключения и оценка пригодности измерительной зоны зависят от используемого оборудования и объекта.

Если электрод остается соединенным с общей системой, параллельные пути влияют на результат. Если эти связи отсутствуют, исчезает необходимая клещам петля. Поэтому выбор делают по требуемому параметру: клещи подходят для оценки ветви внутри связанной системы, а не для прямого определения сопротивления изолированного электрода.

Токи утечки, магнитные поля и неполное смыкание губок: источники нестабильного показания

Клещи регистрируют измерительный сигнал магнитным способом. Если по охваченному проводнику уже протекает посторонний ток, он способен влиять на отсчет или затруднять обработку сигнала. Допустимый уровень воздействия и условия сохранения заявленных характеристик следует определять по документации конкретной модели, поскольку универсального значения для всех приборов нет.

Расхождения между повторными отсчетами могут быть связаны с изменяющимися токами, коммутацией оборудования, внешним магнитным полем либо изменением самой петли. Нестабильность не указывает на одну определенную причину и не дает основания просто усреднить результаты. Сначала проверяют неизменность схемы и условия установки прибора.

Губки должны смыкаться так, как предусмотрено конструкцией измерителя. Загрязнение соприкасающихся поверхностей, инородная частица или механический зазор могут нарушить работу магнитопровода. Наличие числа на дисплее само по себе не подтверждает правильность охвата. Осмотр и обслуживание прибора выполняют в соответствии с его эксплуатационной документацией.

Влияние соседних проводников зависит от величины и характера протекающих по ним токов, расстояния до точки измерения и конструкции клещей. Если отсчет заметно меняется при неизменной электрической схеме, результат следует рассматривать как требующий проверки условий измерения, а не как установленное сопротивление заземлителя.

Повторяемость полезна, но не заменяет анализа топологии. Несколько одинаковых значений могут устойчиво характеризовать петлю, которая не соответствует поставленной задаче. Перед трактовкой исключают неполное смыкание губок, оценивают возможное влияние посторонних токов и убеждаются, что обратный путь действительно существует.

Измерения на электроустановках выполняют с соблюдением применимых мер электробезопасности. Бесконтактный охват проводника не устраняет опасности, связанные с доступом к оборудованию и условиями конкретного объекта.

Клещевой и трехполюсный методы: матрица по топологии объекта и доступности электродов

Методы основаны на разных измерительных схемах. Клещи используют существующую замкнутую сеть, а трехполюсный вариант предполагает формирование цепи со вспомогательными элементами. Быстро сопоставить условия помогает матрица.

В материале о методе двух клещей такой способ рассматривается в том числе для условий плотной застройки и отсутствия открытого грунта. Это практическое преимущество сохраняется только при наличии требуемого обратного пути: невозможность установить вспомогательные электроды не компенсирует отсутствие замкнутой петли.

Окончательный выбор зависит от цели. Для сравнительной оценки ветвей связанной системы могут быть информативны клещи. Для определения параметра отдельного заземлителя требуется схема, которая позволяет отделить его влияние от параллельных путей.

Опоры, молниезащита и распределенные сети: где показание клещей требует разной трактовки

В распределенной сети несколько заземлителей могут быть соединены протяженным проводником. Остальные точки тогда создают параллельный обратный путь для выбранной ветви. Клещи позволяют сравнивать присоединения при одинаковой схеме, но различие показаний следует оценивать с учетом соединений, состояния ветвей и доступных путей возврата.

Для опоры применимость определяется ее фактическим включением в сеть. Если заземлитель связан проводником с другими заземленными точками, замкнутая петля может существовать, а показание будет включать выбранную ветвь и обратную часть. У изолированной опоры с собственным электродом такой путь отсутствует, поэтому клещи не заменяют измерительную схему, предназначенную для отдельного заземлителя.

На объектах молниезащиты токоотводы и заземляющие элементы могут иметь несколько взаимных связей. Если они образуют замкнутую проводящую сеть, охват одного токоотвода дает характеристику петли в выбранной точке. Относить результат к одному электроду можно только тогда, когда влияние остальных частей схемы известно и допускает такую трактовку.

Появление дополнительной металлической связи способно уменьшить сопротивление обратного пути и изменить отсчет без изменения выбранного электрода. Разрыв одной из параллельных ветвей, напротив, может увеличить результат. Поэтому измерения на распределенных объектах сопоставляют с актуальной конфигурацией, а не оценивают только по величине показания.

Клещевой способ наиболее полезен, когда заранее понятны точка охвата и маршрут возврата сигнала. Для связанной сети это инструмент оценки петли и сравнительного контроля ветвей. Для одиночного объекта без обратного пути он не дает искомого сопротивления независимо от удобства доступа.
