Как подобрать замок для входной двери по размерам и конструкции

Как подобрать замок для входной двери: совместимость корпуса, полотна и посадочного места

Подходящий по цене, типу ключа и заявленным характеристикам замок может оказаться несовместимым с конкретной дверью. Для замены недостаточно сравнить внешний вид торцевых планок или общую высоту корпусов. Значение имеют материал и внутреннее устройство полотна, размеры существующей ниши, положение осей и крепежа, конструкция механизма, подключение вертикальных тяг и расположение ответных отверстий в коробке.

Поэтому выбор лучше строить как последовательную проверку: сначала определить конструкцию двери, затем снять ключевые размеры, сопоставить механизм и фурнитуру, проверить зависимые элементы многоточечного запирания и только после этого оценивать ответную зону. Такой порядок позволяет понять, возможна ли прямая замена или потребуется изменение посадочного места. Установка замков в существующую дверь начинается именно с проверки совместимости, а не с выбора наиболее похожего корпуса в магазине.

Деревянное, стальное или профильное полотно: какие корпуса конструктивно совместимы

Первая развилка — не марка замка, а устройство полотна. Накладной корпус размещается на внутренней поверхности двери, а врезной занимает нишу внутри полотна. Узкопрофильные корпуса относятся к врезным, но отличаются вытянутой и сравнительно узкой геометрией, рассчитанной на ограниченное пространство внутри дверного профиля. Эти исполнения нельзя считать взаимозаменяемыми только потому, что у них похожи ключи, ручки или форма ригелей.

В деревянной двери ниша формируется в массиве или в предусмотренном конструкцией участке обвязки. Здесь важны толщина материала вокруг корпуса, положение внутренних вставок и отсутствие пустоты в зоне крепления. Если новый корпус глубже или выше старого, вопрос сводится не только к тому, поместится ли он физически. Расширение ниши может оставить слишком мало материала возле кромки либо выйти за границы подготовленной зоны.

В стальном полотне замок обычно связан не с наружным листом как таковым, а с внутренним карманом, крепежными элементами и усилителями. За лицевой поверхностью могут находиться ребра, пластины, тяги и детали фурнитуры. Поэтому утверждение, что любой компактный корпус можно установить в любую металлическую дверь, неверно: внешне свободная область может быть занята или не рассчитана на изменение проема. Допустимость доработки определяют по конструкции двери и документации ее изготовителя.

В профильной двери доступная ширина внутри стойки особенно ограничена. Здесь важны не только глубина корпуса и ширина торцевой планки, но и положение стеклопакета, заполнения, усилительного элемента и крепежа профиля. Обычный врезной замок, подходящий по высоте, может оказаться слишком глубоким. Узкопрофильное исполнение решает именно геометрическую задачу, но тоже требует совпадения осей, планки и ответной части.

Внешнее сходство двух замков показывает лишь часть конструкции. Под одинаковой торцевой планкой могут находиться корпуса разной глубины, крепеж может располагаться на другой высоте, а привод ручки или тяг — работать по иной схеме. Первая проверка поэтому звучит так: предусмотрен ли корпус такого типа для данного материала и есть ли внутри полотна свободная, усиленная и допустимая для установки зона.

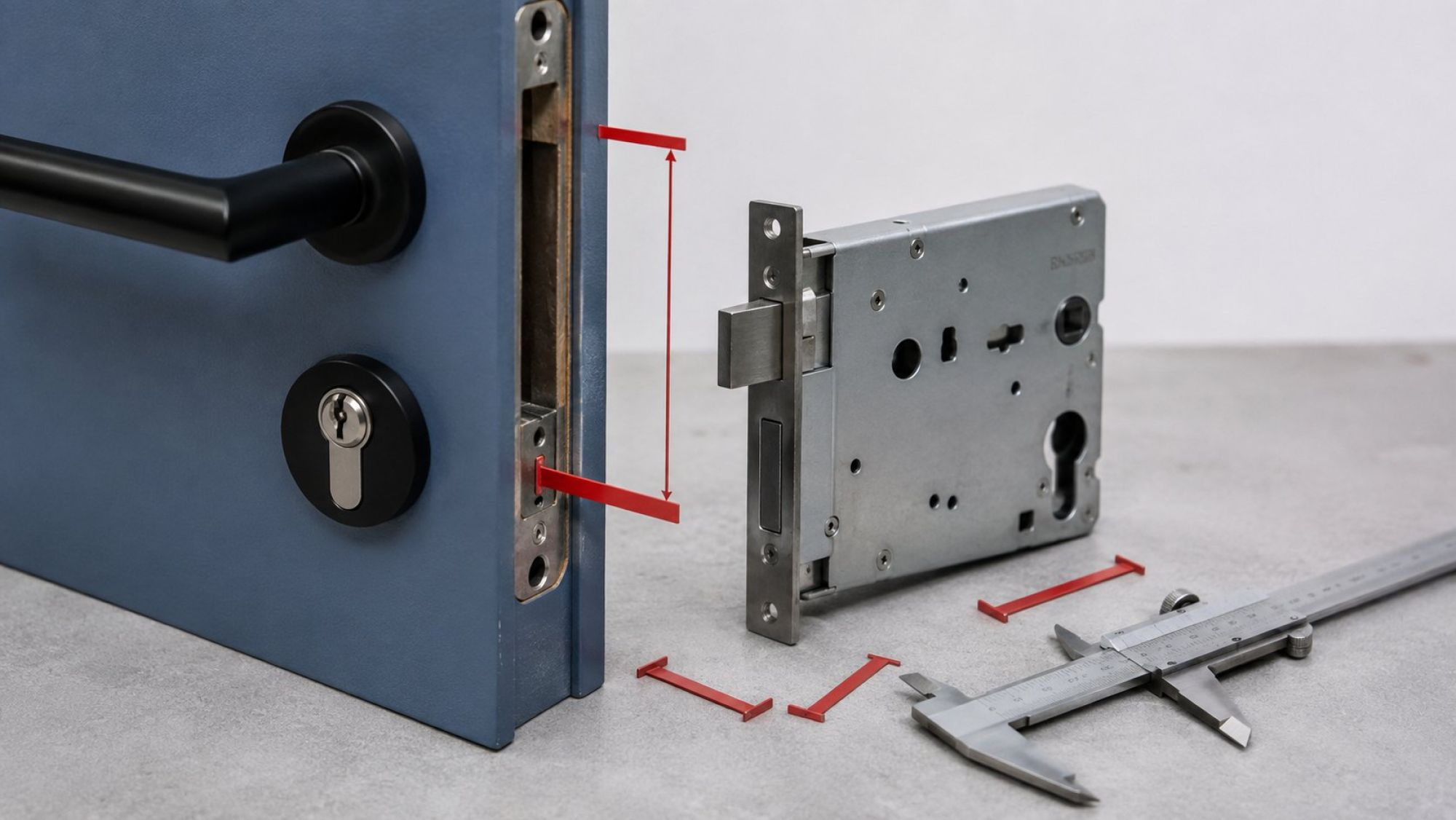

Backset, межосевое расстояние и габариты ниши: пять размеров до покупки

Для первичного отбора нужны пять групп размеров: backset, межосевое расстояние, высота, глубина и ширина существующей ниши. Их сравнивают не с описанием товара в свободной форме, а с монтажным чертежом выбранного корпуса. Если схема показывает несколько вариантов исполнения, сопоставлять нужно именно ту модификацию, которую планируется купить.

Backset — расстояние от лицевой поверхности торцевой планки до оси ключевого отверстия или цилиндра. Для корпуса с ручкой отдельно проверяют положение оси квадрата ручки. Совпадение backset важно потому, что оно определяет, где на плоскости двери окажутся цилиндр, ключевая скважина и связанная с ними фурнитура. При другом значении старые отверстия и накладки не совпадут с новым механизмом, даже если сам корпус помещается в нишу.

Межосевое расстояние в рассматриваемой конфигурации — расстояние между осью ручки и осью цилиндра либо ключевого отверстия. Оно должно соответствовать расположению отверстий в полотне и геометрии гарнитура. Похожая по форме планка с ручкой не компенсирует расхождение осей: квадрат ручки и цилиндр должны входить в предназначенные для них точки без перекоса.

Высота ниши показывает, помещается ли корпус по вертикали и не конфликтует ли он с креплением, усилителем или соседним замком. Глубина ниши сопоставляется с расстоянием от торца двери до задней стенки корпуса с учетом выступающих деталей. Ширина ниши особенно важна для стальных дверей с замочным карманом: корпус не должен упираться в стенки или занимать место, необходимое для движения механизма.

После этих пяти измерений проверяют привязку деталей. Торцевая планка должна соответствовать подготовленному углублению по длине, ширине и форме концов, а ее положение — сохранять правильную высоту защелки и ригелей. Отдельно сопоставляют крепежные отверстия. Совпавшие габариты корпуса еще не означают, что допустимо использовать старые точки крепления или формировать новые рядом с ними.

• Сначала сверяют backset и межосевое расстояние: они определяют положение органов управления на плоскости двери.
• Затем сравнивают высоту, глубину и ширину корпуса с фактической нишей.
• После этого накладывают на результат схему торцевой планки, крепежа, защелки и ригелей.

Измерять только видимую планку недостаточно. Полезная схема должна показывать весь корпус, оси, отверстия и выступающие приводные элементы. Если часть размеров отсутствует, совместимость нельзя надежно подтвердить по фотографии или названию типоразмера.

Цилиндровый или сувальдный механизм: что меняется внутри посадочного места

Цилиндровый и сувальдный замки различаются не только ключом. У цилиндрового корпуса предусмотрено посадочное отверстие под отдельный цилиндр и его фиксацию. Цилиндр проходит через полотно и должен согласовываться с толщиной двери, декоративными элементами и защитной фурнитурой. Замена одного цилиндрового корпуса другим требует совпадения положения отверстия, крепления и деталей, передающих движение от цилиндра к механизму.

Размер цилиндра рассматривают вместе с полной толщиной узла: полотном, внутренней и наружной накладками, а при наличии — защитным элементом. Важно не только провести цилиндр через дверь, но и обеспечить штатное соединение всех деталей без перекоса и случайных зазоров. Если меняется положение оси или форма зоны вокруг цилиндра, прежняя броненакладка может не совпасть с крепежом нового корпуса.

Сувальдный механизм образует единый узел с ключевой частью внутри корпуса. Для него нужны соответствующая ниша и отверстие под ключ, а габариты внутреннего пакета влияют на высоту, глубину и толщину корпуса. Поэтому переход с цилиндровой схемы на сувальдную нельзя оценивать как простую замену личинки или накладки. Меняются точки управления, конфигурация отверстий в полотне и требования к наружной и внутренней фурнитуре.

Тип механизма сам по себе не гарантирует улучшения защиты двери. Итог зависит от конкретного замка, его исполнения, установки и согласования с полотном и защитной фурнитурой. Класс, ресурс и иные подтверждаемые характеристики следует брать только из паспорта или сертификата выбранной модели, а не переносить на нее свойства всего конструктивного типа.

Для проверки совместимости нужно рассматривать единый комплект: корпус, цилиндр либо сувальдный узел, ручки, накладки, крепеж и существующие отверстия двери. Возможна ситуация, когда корпус входит в нишу и его оси совпадают, но старая ручка перекрывает ключевое отверстие или крепление броненакладки попадает мимо предусмотренных точек. Обратная ситуация тоже встречается: декоративные детали подходят по разметке, а внутренний корпус конфликтует с карманом или усилителем.

Практическая развилка проста. Если сохраняется тип механизма, проверяют совпадение всех осей и штатную совместимость старой фурнитуры. Если тип меняется, посадочное место оценивают заново как для другой конструкции: по корпусу, отверстиям, креплению и защитным элементам. Выбирать вариант только ради другого типа ключа без такой проверки рискованно.

Вертикальные тяги и девиаторы: почему новый корпус может не управлять дверью

В многоточечной двери центральный замок может одновременно приводить дополнительные запирающие элементы. Вертикальные тяги передают движение вверх и вниз, а девиаторы выводят дополнительные ригели в других точках полотна. Снаружи такая система может выглядеть как обычный замок, поэтому при подборе нового корпуса зависимые элементы легко не учесть.

О наличии многоточечного запирания можно судить по наблюдаемой работе двери без разборки. Если при повороте ключа из верхней или нижней кромки полотна выходят штыри либо одновременно перемещаются ригели вдали от центрального корпуса, замок связан с дополнительными узлами. На торце также могут быть видны отдельные запирающие точки. Эти признаки показывают наличие системы, но не раскрывают тип соединения и не подтверждают совместимость нового корпуса.

Для подключения важны расположение приводных точек, направление их движения и рабочий ход механизма. Два корпуса одинакового размера могут иметь разные выводы для тяг или вовсе не предусматривать их. Простого наличия отверстия, рычага или обозначения многоточечной функции недостаточно: схему соединения сверяют с системой конкретной двери и регламентом изготовителя замка.

Здесь возможны три конструктивных сценария. Первый — сохранить тяги и девиаторы, если новый корпус прямо рассчитан на существующее подключение. Второй — изменить зависимые элементы как часть согласованной системы, если это допускают изготовители и конструкция полотна. Третий — отказаться от выбранного корпуса и подобрать исполнение с подходящим приводом. Возможность отключения отдельных элементов нельзя считать универсальной: она зависит от устройства двери, а произвольное вмешательство может оставить часть механизма в неправильном положении.

Совместимость многоточечной системы проверяют до покупки, потому что центральный корпус может успешно закрываться при испытании отдельно от двери, но не обеспечивать работу всего запирания после установки. Нужна схема, на которой показаны тяги, соединители, направление перемещения и зависимые ригели. Если такой схемы нет, совпадение привода остается неподтвержденным.

Ригели и ответная зона коробки: совпадение по высоте, вылету и направлению

Даже полностью совместимый с нишей корпус должен совпасть с коробкой. Ответная зона — это отверстия, планки или иные предусмотренные элементы, в которые входят защелка и ригели. Проверка ведется при фактическом положении закрытой двери: оси запирающих элементов должны соответствовать приемным точкам по высоте и направлению.

Сравнивают количество ригелей, их форму, взаимное расположение и направление выхода. Круглые ригели, прямоугольный засов и защелка требуют разной геометрии ответной части. Если новый замок имеет похожую общую высоту, но расстояние между ригелями отличается, старая группа отверстий не становится совместимой автоматически.

Вылет ригеля сопоставляют с доступной глубиной ответной зоны. Ригель должен перемещаться штатно и не упираться в стенку коробки раньше завершения хода механизма. Одновременно ответное отверстие не должно заставлять ригель отклоняться в сторону. Проверять этот параметр только на открытой двери недостаточно: без взаимодействия с коробкой видно движение замка, но не качество фактического запирания.

Соосность зависит не только от размеров нового корпуса. Полотно может изменить положение относительно коробки, и тогда прежний замок уже входит в ответную часть с трением. Просадка проявляется изменением зазоров и смещением защелки или ригелей относительно приемных отверстий. В такой ситуации копирование старой разметки переносит имеющееся несовпадение на новый замок.

Ответную часть оценивают после проверки положения полотна. Если дверь стоит правильно, сравнивают высоты ригелей нового корпуса с существующей ответной зоной. Если есть смещение самого полотна, сначала разделяют две задачи: геометрию навески двери и совместимость замка. Иначе расширение ответных отверстий может скрыть причину, не устранив нагрузку на механизм.

Для многоточечной системы ту же проверку повторяют для каждой зависимой точки. Совпадение центральных ригелей не подтверждает соосность верхнего, нижнего и боковых элементов. Итоговая карта должна связывать чертеж корпуса с реальным положением всех приемных зон коробки.

Три исхода проверки: прямая замена, установка через адаптацию или смена модели

Прямая замена возможна, когда новый корпус предусмотрен для конструкции двери, помещается в существующую нишу, совпадает по backset и межосевому расстоянию, использует подходящие точки крепления и согласуется с фурнитурой. Ригели и защелка при этом соответствуют ответной зоне, а привод тяг — существующей многоточечной системе. Совпадение должно подтверждаться чертежами, а не только визуальным сравнением старого и нового замков.

Установка через адаптацию рассматривается, когда расхождения локальны и допустимы для данной двери: например, отличается форма торцевой планки, положение ответного элемента или конфигурация фурнитуры, но сохраняются необходимые усилители и рабочая геометрия. Такая оценка требует понимания устройства полотна. Для стальной, профильной или специальной двери возможность изменения посадочного места сверяют с документацией изготовителя; отдельно проверяют, не затрагивает ли доработка крепление, усиление и другие элементы конструкции.

Смена модели рациональнее, если корпус не помещается в замочный карман, конфликтует с усилителем, требует недопустимого расширения ниши, имеет другие оси или не управляет существующими тягами. К этой же развилке приводит несовместимость с цилиндром, броненакладкой, гарнитуром или ответной зоной, когда переделка затрагивает сразу несколько связанных деталей. Чем больше независимых расхождений, тем меньше выбранный замок похож на замену и тем ближе задача к изменению всей дверной системы.

1. Определить материал полотна, тип корпуса и устройство доступной зоны внутри двери.
2. Сверить пять основных размеров: backset, межосевое расстояние, высоту, глубину и ширину ниши.
3. Сопоставить торцевую планку, крепеж, цилиндровое или сувальдное исполнение и всю связанную фурнитуру.
4. Установить наличие тяг и девиаторов, затем проверить совместимость их привода по схеме.
5. Сравнить ригели и защелку с ответной зоной с учетом фактического положения полотна.

Результат такой проверки — не абстрактная оценка хорошего или плохого замка, а конкретное решение для данной двери. Если все ключевые параметры совпадают, можно рассматривать прямую замену. Если различия допустимы, заранее определяется объем профессиональной адаптации. Если конфликт затрагивает полотно, привод и ответную часть одновременно, выбор другого корпуса обычно сохраняет конструктивную логику двери лучше, чем попытка подогнать под нее изначально несовместимую модель.
