Карта розеток в квартире с учётом мебели и техники

Карта розеток в квартире: как связать точки с мебелью и бытовой техникой

Карту розеток составляют не по площади комнаты и не по условному запасу точек. Сначала фиксируют мебель, технику и бытовые сценарии, а затем для каждого подключения определяют конкретное место. Такой подход помогает заранее увидеть розетку за шкафом, занятую единственную точку у рабочего стола или вилку встроенного прибора, до которой невозможно добраться.

Количество розеток само по себе ничего не гарантирует. Рабочая карта возникает только после привязки каждого подключения к прибору, мебели, доступу для обслуживания и условиям конкретной зоны. Для направления «Установка электрики» такая карта становится исходным заданием: по ней можно согласовать расположение изделий и проверить результат до отделки стен.

План мебели в масштабе и координаты электрических точек

Основа карты — план квартиры с реальными размерами. На него наносят стены, дверные проёмы и направление открывания дверей, а затем шкафы, кровати, тумбы, диваны, столы и встроенную технику. Контур мебели важнее её условного значка: розетка может формально находиться рядом со столом, но фактически оказаться за тумбой или выдвижным ящиком.

Для выбранной мебели нужны не только ширина и глубина. Следует отметить цоколи, задние стенки, опоры, изголовья, выдвижные секции и технологические зазоры. У встроенной техники дополнительно проверяют монтажный чертёж: точка подключения не всегда располагается непосредственно за корпусом прибора, а доступ к вилке может быть предусмотрен через соседний модуль.

Каждую электрическую точку привязывают к двум неизменным ориентирам. Например, указывают расстояние от чистового пола и от угла стены либо от края дверного проёма. Формулировка «возле тумбы» недостаточна: размеры тумбы могут измениться, а строительная отметка должна однозначно переноситься на объект. На плане также фиксируют, от какой поверхности измерена координата и учтена ли будущая отделка.

После нанесения точки проверяют не только возможность вставить вилку. Нужно представить установленную мебель и ответить на три вопроса: виден ли разъём, можно ли подвести кабель без пережатия и получится ли отключить прибор без демонтажа шкафа или кровати. Если для доступа приходится снимать столешницу, вытаскивать тяжёлый модуль или разбирать встроенную конструкцию, место требует пересмотра.

Удобно присвоить точкам обозначения: например, К-01 для кухни и С-01 для спальни. Эти коды затем переходят в ведомость. Благодаря этому одна и та же позиция одинаково называется на плане мебели, схеме электрических точек и в перечне изделий.

Кухонная столешница, холодильник, посудомоечная машина и вытяжка

Кухню рассматривают как несколько разных сценариев, а не как одну группу розеток. Сначала записывают постоянно подключённые приборы: холодильник, посудомоечную машину, вытяжку и другую выбранную стационарную технику. Затем отдельно перечисляют устройства, которые появляются на столешнице постоянно или время от времени: чайник, кофемашину, блендер и другие приборы из фактического набора семьи.

Такое разделение не позволяет считать точку стационарного прибора свободной. Если розетка уже предназначена для холодильника, её нельзя одновременно учитывать как доступную для переносной техники. Возле рабочей поверхности число разъёмов определяют по одновременным действиям: какие приборы действительно используются вместе, где они стоят и хватает ли длины их штатных шнуров.

Карту кухни сверяют с развёртками каждого ряда шкафов. На них видны границы корпусов, полки, ящики, цоколь, мойка и варочная зона. Точка, попавшая на перегородку между двумя модулями, может оказаться непригодной для установки. Розетка за выдвижным ящиком способна мешать его ходу, а размещение непосредственно за встроенным прибором — противоречить монтажной схеме конкретной модели или лишать вилку сервисного доступа.

Для холодильника, посудомоечной машины и вытяжки место подключения выбирают только после изучения инструкций производителей техники и кухни. В карте указывают не просто название прибора, но и модель либо статус «уточняется». Пока модель не выбрана, координату нельзя считать окончательной: габариты корпуса, длина шнура и предусмотренная зона подключения у оборудования различаются.

Мойка и нагревающиеся поверхности отмечаются на плане отдельными контурами. Допустимость электрической точки рядом с ними проверяют по действующим требованиям и документации оборудования, не заменяя эту проверку бытовым правилом вроде «поставить немного дальше». Проектировщик или квалифицированный специалист сопоставляет конкретную геометрию кухни с применимыми ограничениями.

В ведомость переносят паспортную мощность каждого стационарного прибора. Это исходная информация для расчёта, но не инструкция по самостоятельному выбору кабеля, аппарата защиты или схемы подключения. Такие решения принимают по совокупности нагрузок и параметров электросети.

Рабочий стол, телевизионная зона и зарядные устройства

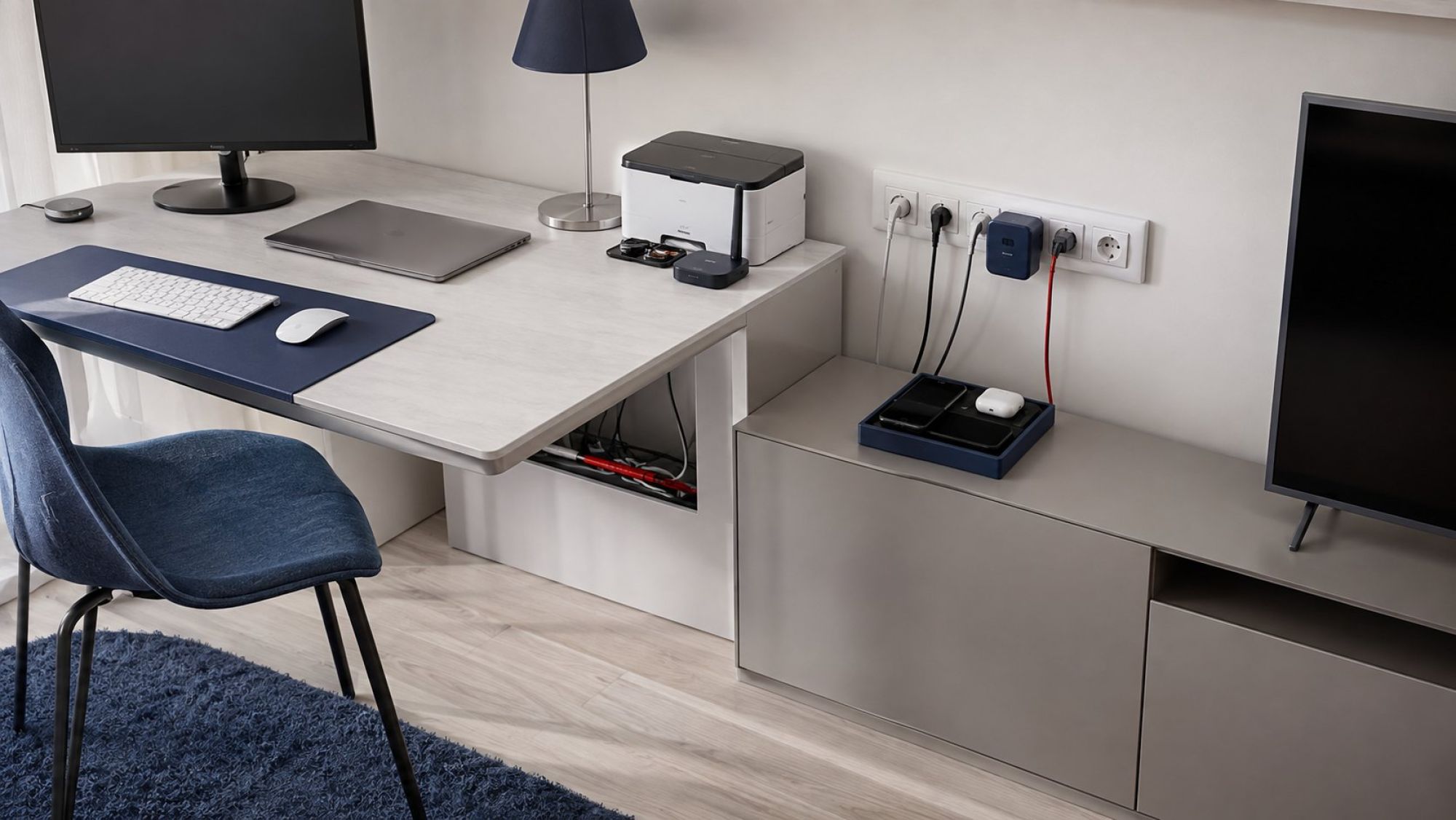

У рабочего места количество разъёмов зависит от состава оборудования. В перечень включают системный блок или ноутбук, каждый монитор, док-станцию, роутер, принтер, акустику, настольный светильник и зарядные устройства. Для телевизионной зоны аналогично записывают телевизор, медиаприставку, игровую консоль, акустику и сетевое оборудование. Один условный значок «компьютер» или «ТВ» скрывает несколько самостоятельных подключений.

Следующий слой карты — геометрия. Нужно знать расположение столешницы, задней панели стола, тумб и кронштейна телевизора. Низкий блок может попасть за несдвигаемую тумбу, а высокий — оказаться в зоне монитора. У настенного телевизора проверяют, помещаются ли вилки и блоки питания между экраном и стеной и остаются ли разъёмы доступными после монтажа.

Блоки питания изображают с фактическими размерами или хотя бы отмечают как габаритные. Крупный адаптер способен перекрыть соседнее гнездо многопостовой рамки, поэтому число механизмов и число одновременно доступных подключений не всегда совпадают. Резерв рассчитывают под известные устройства, а не добавляют абстрактно по всей комнате.

На плане силовые розетки и слаботочные интерфейсы обозначают разными символами. Отдельно показывают сетевые, телевизионные и другие предусмотренные разъёмы. Их совместное расположение и прокладку согласуют с проектным решением и действующими требованиями: одного визуального разделения значков на чертеже недостаточно, чтобы определить трассы.

Проверку выполняют по сценарию использования. Пользователь должен подключить зарядку, заменить кабель монитора или перезапустить роутер, не отодвигая весь стол и не снимая телевизор. Одновременно провода не должны пересекать проход или натягиваться от розетки до оборудования. Если стол может менять высоту или положение, движение учитывают на плане как часть конкретного сценария.

Кровать, прикроватная тумба и сценарии вечернего освещения

В спальне сначала фиксируют ширину кровати, положение изголовья и размеры прикроватных тумб. После этого перечисляют действия с каждой стороны: зарядка телефона, подключение светильника, часов или другого фактически используемого устройства. Если у кровати предусмотрено регулируемое основание с электрическим приводом, его подключение отмечают отдельно и сверяют с паспортом изделия.

Координаты проверяют на развёртке стены. Блок не должен попадать за изголовье, ножку тумбы или направляющую выдвижного ящика. Розетка над тумбой остаётся удобной только тогда, когда её не перекрывают светильник и предметы на поверхности. Если точку планируют ниже, необходимо убедиться, что к вилке можно добраться без перемещения кровати.

Вместо общей пометки «две розетки у кровати» в карте записывают назначение каждого поста. Так становится видно, какие подключения заняты постоянно, а какие нужны для зарядки. Это также помогает проверить симметрию: одинаковые тумбы не обязательно означают одинаковый набор приборов с обеих сторон.

Возможную перестановку кровати оформляют отдельным вариантом плана. На нём проверяют, куда переедут изголовье и тумбы и какие точки останутся пригодными. Если перестановка действительно вероятна, альтернативные подключения включают в ведомость осознанно. Если сценарий не рассматривается, создавать одинаковый резерв на каждой стене необязательно.

Ванная комната: зоны размещения, степень защиты корпуса и устройство защитного отключения

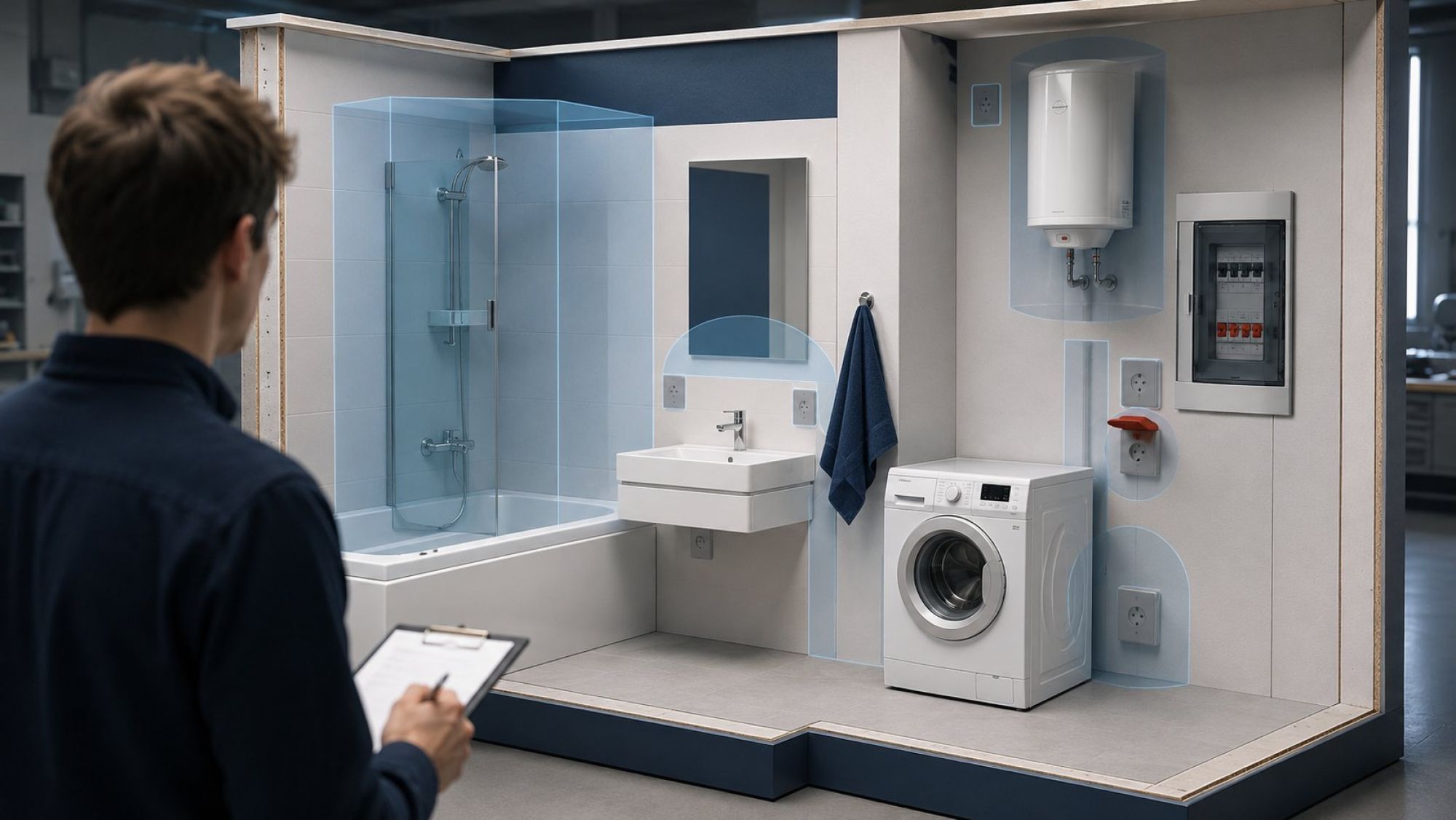

Ванная требует отдельной нормативной проверки. На плане показывают контуры ванны или душа, стационарное сантехническое оборудование и источники воды. После этого специалист определяет применимые зоны и проверяет, допустима ли электрическая точка в выбранном месте. Приблизительной оценки расстояния по фотографии или мебельному эскизу для такого решения недостаточно.

Степень защиты корпуса выбирают по условиям конкретного размещения и проверяют по маркировке и паспорту изделия. Эта характеристика описывает защищённость оболочки, но сама по себе не отменяет ограничений по зонам и не заменяет защитное отключение. Все условия должны выполняться совместно в рамках проектного решения.

Стиральную машину, водонагреватель и другие стационарные потребители заносят в ведомость нагрузок отдельными строками. Для каждого записывают модель, паспортные электрические параметры, место установки и предусмотренную производителем точку подключения. Если оборудование ещё не выбрано, в документе оставляют статус согласования, а не подставляют усреднённые характеристики.

Решение по устройству защитного отключения, аппаратам защиты и линиям должен подготовить квалифицированный специалист с учётом электросети квартиры и действующих требований ПУЭ и ГОСТ. Карта розеток передаёт ему геометрию и перечень потребителей, но не заменяет электрический проект.

Одиночный механизм, многопостовая рамка или напольный лючок

Когда назначение и координаты точек определены, выбирают их форм-фактор. Одиночный механизм подходит для обособленного подключения, а многопостовая рамка собирает рядом несколько силовых или совместимых информационных механизмов. Выбор зависит не только от числа разъёмов: сравнивают доступное место, монтажную глубину, расположение кабелей и возможность заменить отдельный элемент.

Настенный блок проверяют относительно материала и толщины стены, отделки и монтажных коробок. Для установки в мебель нужен модуль, рассчитанный производителем на соответствующий способ применения и материал панели. Нельзя считать обычный настенный механизм автоматически подходящим для столешницы, боковины шкафа или мягкой мебели.

Напольный лючок рассматривают там, где рабочее место или оборудование удалено от стен. На плане для него важны не только координаты, но и конструкция пола, глубина установки, открывание крышки, направление кабелей и будущая доступность. Лючок не должен конфликтовать с опорой стола, маршрутом движения мебели или напольным покрытием. Применимость конкретного изделия подтверждают по каталогу и монтажной инструкции.

Для каждой группы проверяют комплектность одной системы: механизмы, рамку, монтажные коробки, суппорты и лицевые панели. Совпадающий внешний размер ещё не подтверждает совместимость компонентов разных серий. В ведомости поэтому указывают не только цвет и количество постов, но и точную модель каждого элемента после окончательного выбора.

Ведомость розеток по комнатам: назначение, высота, привязка и модель

Итог планирования — не набор значков на плане, а ведомость, в которой каждой точке или блоку соответствует отдельная строка. Она связывает бытовой сценарий, координаты, оборудование и выбранное электроустановочное изделие. По такому документу проще согласовать проект и проверить разметку до черновых работ.

Для каждой позиции предусматривают следующие поля:

• Код и помещение. Уникальное обозначение, совпадающее с маркировкой на плане.
• Назначение. Конкретный прибор, группа оборудования или свободная точка для описанного сценария.
• Координаты. Привязка к двум неизменным ориентирам с указанием поверхности, от которой ведётся измерение.
• Высота. Проектная отметка, выбранная с учётом мебели, оборудования и условий зоны, а не универсальное значение для всей квартиры.
• Форм-фактор. Одиночный механизм, число постов в рамке, мебельный модуль или напольный лючок.
• Модель и комплектация. Серия, механизм, коробка, суппорт, рамка и лицевая панель либо статус «уточняется».
• Связанный прибор. Модель техники, паспортные параметры и ссылка на позицию в спецификации оборудования.
• Доступ. Способ отключения и обслуживания после установки мебели.

Перед началом черновых работ ведомость сверяют сразу с тремя документами: финальным планом мебели, развёртками стен и спецификацией техники. Код каждой позиции должен присутствовать и на плане, и в таблице. Затем проверяют пересечения с корпусами шкафов, выдвижными элементами, изголовьями, дверями и местами установки оборудования.

Если мебель, техника или отделка меняются, корректируют не только рисунок, но и связанную строку ведомости. Благодаря этому высота, привязка и модель не расходятся между версиями документов. Согласованная карта даёт монтажной стороне проверяемое задание, а владельцу квартиры — понятный перечень того, какой прибор подключается в каждой точке и останется ли к ней доступ после завершения ремонта.
