Напольный унитаз: как согласовать выпуск, канализацию и крепление к полу

Совместимость напольного унитаза с санузлом определяется не только длиной и шириной чаши. До монтажа нужно сопоставить четыре параметра: направление выпуска, высоту и ось канализационного раструба, геометрию соединительного элемента и прочность пола. Если хотя бы один из них не учтен, переходник может отодвинуть чашу от стены, выпуск окажется под напряжением, а крепление — ненадежным.

Проверку удобнее вести от существующей канализации к конкретной модели. Сначала фиксируют положение раструба и характеристики пола, затем сверяют их с монтажным чертежом унитаза и только после этого выбирают манжету, патрубок или эксцентрик. Такой порядок помогает оценить реальное положение чаши еще до разметки креплений.

Горизонтальный, косой и вертикальный выпуск: какая геометрия должна совпасть

Выпуск — это выходной патрубок чаши, через который сток поступает в канализацию. У горизонтального выпуска патрубок направлен назад, у косого — назад и вниз, у вертикального — в пол. Это не взаимозаменяемые обозначения одной детали: каждое направление требует своего положения канализационного входа и влияет на то, насколько близко чашу удастся поставить к стене.

Тип выпуска следует определять по монтажной схеме и техническому описанию выбранной модели. По фотографии сбоку это удается не всегда: патрубок может быть частично скрыт керамическим корпусом, а декоративно похожие чаши могут иметь разные точки подключения. Важна не только подпись «горизонтальный» или «косой», но и положение оси выпуска относительно пола и заднего края унитаза.

Одинаковая общая глубина двух моделей также не гарантирует совпадения выпусков. Бачок, форма основания и вылет чаши могут укладываться в одинаковый внешний габарит, тогда как выходной патрубок будет находиться выше, ниже или глубже внутри корпуса. Поэтому старый унитаз нельзя использовать как единственный шаблон: размеры новой модели проверяют по ее собственному чертежу.

Таблица соответствия выпуска и расположения канализационного входа

• Горизонтальный выпуск. Наиболее прямолинейная схема получается, когда раструб расположен в стене или перед ней, а его ось согласована с осью патрубка чаши. Разница по высоте или боковое смещение потребуют соединительного элемента и изменят положение унитаза.
• Косой выпуск. Ему соответствует вход, к которому можно подойти по нисходящему направлению патрубка без резкого излома соединения. Само слово «косой» не задает универсальный угол или высоту: их проверяют по геометрии конкретной модели.
• Вертикальный выпуск. Он рассчитан на подключение вниз, поэтому канализационный вход должен находиться в полу в подходящей точке. Настенный раструб не становится совместимым с такой чашей только за счет добавления нескольких поворотов.

Практический критерий совместимости — возможность соединить выпуск и раструб штатным элементом без принудительного изгиба, перекоса уплотнения и лишней цепочки переходников. Если для выбранной модели приходится заметно смещать чашу или собирать сложную трассу в тесном пространстве, следует повторно сравнить ее чертеж с существующим входом.

Ось и высота канализационного раструба: два замера до выбора чаши

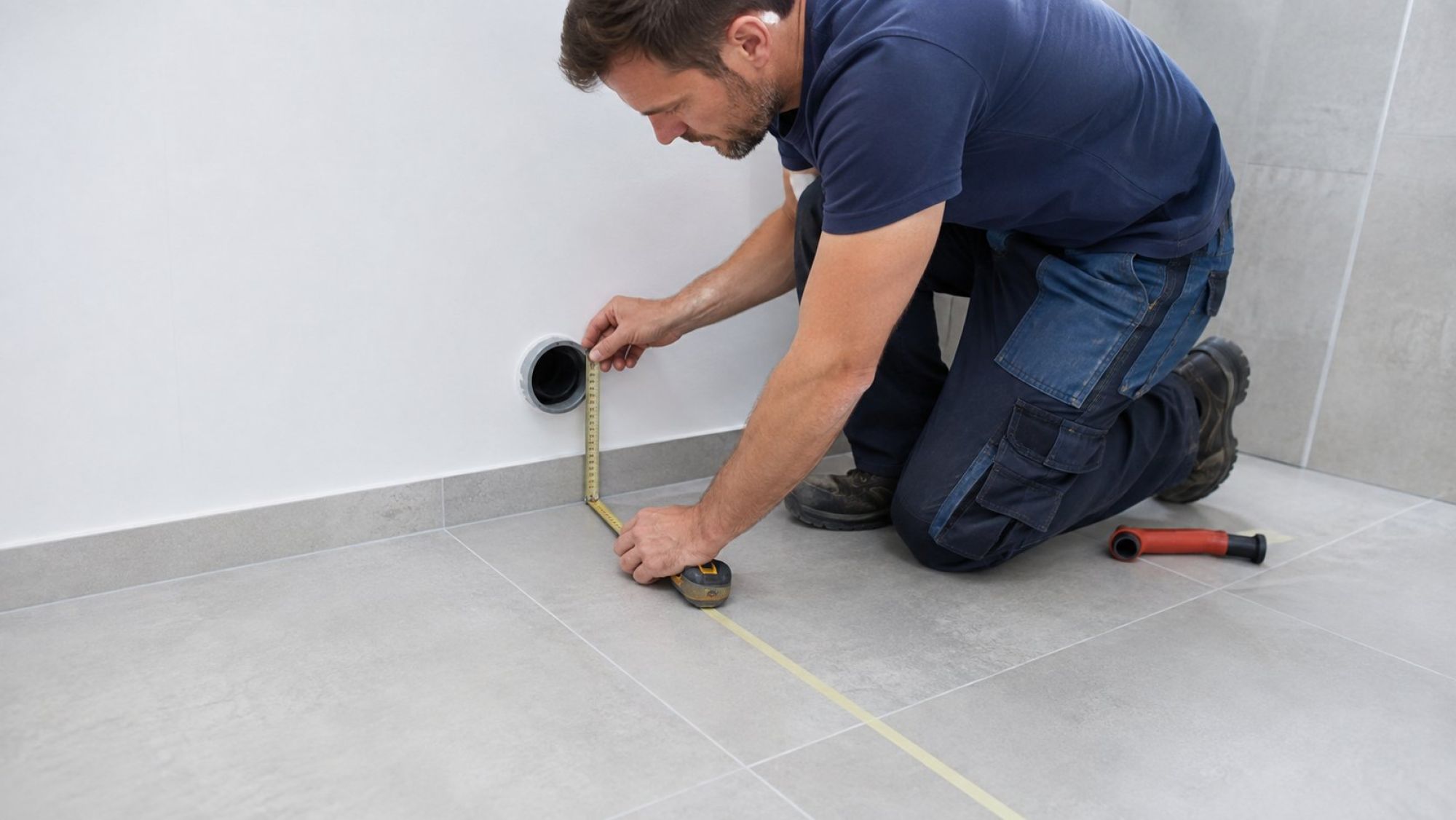

Первый замер — расстояние от чистового пола до центра канализационного входа. Измерять до нижнего или верхнего края раструба недостаточно: соединение согласуют именно по осям. Полученное значение сравнивают с высотой центра выпуска на размерном чертеже модели, а не с высотой керамического основания.

Второй замер показывает боковое смещение. Для него намечают предполагаемую продольную ось чаши и определяют, совпадает ли с ней центр раструба. Даже при подходящей высоте унитаз может потребовать смещения вправо или влево. Это влияет не только на соединитель, но и на симметрию установки, ширину прохода и положение крепежных отверстий.

Замеры имеют смысл только от поверхности, которая останется после отделки. Если плитка, стяжка или выравнивающий слой еще не выполнены, их будущая толщина изменит сразу несколько величин. Ось настенного раструба станет ближе к полу, вертикальный вход окажется глубже относительно покрытия, а основание чаши поднимется. Поэтому черновой пол нельзя автоматически принимать за нулевой уровень.

Для проверки полезно зафиксировать на простой схеме четыре точки: чистовой пол, центр раструба, продольную ось предполагаемого места и заднюю плоскость стены. Рядом записывают размеры выпуска из документации унитаза. Так видно, где именно возникает несовпадение: по высоте, по стороне или по глубине.

Если санузел уже отделан, дополнительно оценивают состояние входа. Остатки старого уплотнения, загрязнение или деформированный край могут мешать посадке манжеты и создавать ложное впечатление, что соединитель не подходит по размеру. Осмотр проводят до окончательной расстановки чаши, поскольку после установки доступ к раструбу часто становится ограниченным.

Манжета, жесткий патрубок и эксцентрик: пределы трех способов соединения

Соединительный элемент выбирают после сравнения осей, а не заранее. Его задача — обеспечить предусмотренную геометрию и уплотнение стыка. Он не должен одновременно исправлять большое смещение, разворачивать поток и удерживать чашу в нужном положении.

Прямое соединение при совпадающих осях

Когда направление, высота и боковое положение выпуска соответствуют раструбу, применяется прямое соединение: подходящая манжета либо жесткий патрубок. Такая схема занимает меньше пространства за чашей и позволяет легче контролировать посадку уплотнения. Жесткая деталь при этом требует точного совмещения: ее нельзя принудительно изгибать, чтобы компенсировать ошибку разметки.

Манжета уплотняет стык, но не служит опорой для унитаза. Если чаша стоит с перекосом или стремится сдвинуться после затяжки крепежа, оставлять соединение под постоянным боковым усилием нельзя. Сначала согласуют положение корпуса и основания, затем проверяют, что выпуск входит без перекоса.

Небольшое смещение с помощью эксцентрика

Эксцентриковая манжета имеет смещенные оси входа и выхода. Она полезна, когда прямой элемент не подходит из-за ограниченного несовпадения, а поворот эксцентрика позволяет совместить патрубки. Возможность применения и величину смещения определяют по характеристикам конкретного изделия и фактической геометрии узла.

Эксцентрик не означает, что чашу можно поставить в любой точке. Он добавляет собственную длину, может изменить расстояние до стены и требует достаточного места для правильной посадки обеих сторон. Если после совмещения уплотнение перекашивается или корпус приходится удерживать усилием, выбранное решение не соответствует узлу.

Гофрированное соединение и его ограничения

Гибкая гофра допускает изменение длины и направления, но это не универсальная компенсация любого несовпадения. Чрезмерно растянутый или резко согнутый участок теряет устойчивую форму. Провисание создает пониженную точку, а сжатие и излом уменьшают полезное сечение. Кроме того, скрытый за чашей изгиб сложнее осматривать при пробном проливе.

Гофру оценивают в ее рабочем положении, а не отдельно от унитаза. После установки она не должна быть натянута между выпуском и раструбом, опираться острым изгибом на стену или заставлять чашу смещаться относительно разметки. Если нужная траектория получается только за счет нескольких перегибов, сначала пересматривают модель унитаза или положение канализационного входа.

Зазор до стены и двери: как подключение меняет положение унитаза

Габаритная глубина из каталога показывает размер самого изделия, но не всегда отражает пространство, которое займет подключенный унитаз. Прямой патрубок, эксцентрик или гофра располагаются между выпуском и канализацией и могут отодвинуть корпус вперед. Чем сложнее согласование осей, тем важнее проверять всю сборку как единый контур.

Положение чаши можно предварительно оценить без крепления. Унитаз размещают на предполагаемом месте, соединительный элемент сопоставляют с выпуском и раструбом, после чего проверяют задний зазор. Корпус и бачок не должны упираться в стену из-за попытки глубже посадить патрубок. Одновременно нельзя оставлять соединение недовставленным ради выигрыша пространства.

Отдельно учитывают подводку бачка. Запорный кран и место присоединения воды должны оставаться доступными после окончательного размещения. Если бачок закрывает кран или гибкая подводка оказывается зажатой между керамикой и стеной, геометрию нельзя считать согласованной, даже когда канализационный выпуск уже соединяется.

Затем проверяют помещение в движении: полностью открывают дверь, оценивают проход перед чашей и доступ к соседним приборам. Здесь важны фактические размеры санузла и выбранной модели. Универсальное расстояние без привязки к действующим требованиям и конкретному чертежу не заменяет такую проверку.

Особое внимание требуется двери, которая открывается внутрь. Дополнительная глубина переходника может сдвинуть передний край чаши в траекторию полотна. Если модель еще не куплена, сравнивают не только размеры чаш, но и координаты их выпусков: более короткий корпус с неудобной точкой подключения иногда занимает после монтажа больше места.

Когда самостоятельно согласовать чертеж, раструб и реальное положение корпуса не получается, услуга «Установка унитаза» может включать проверку совместимости до окончательной фиксации. Это особенно важно в уже отделанном помещении, где перенос входа или повторное сверление затрагивает готовый пол.

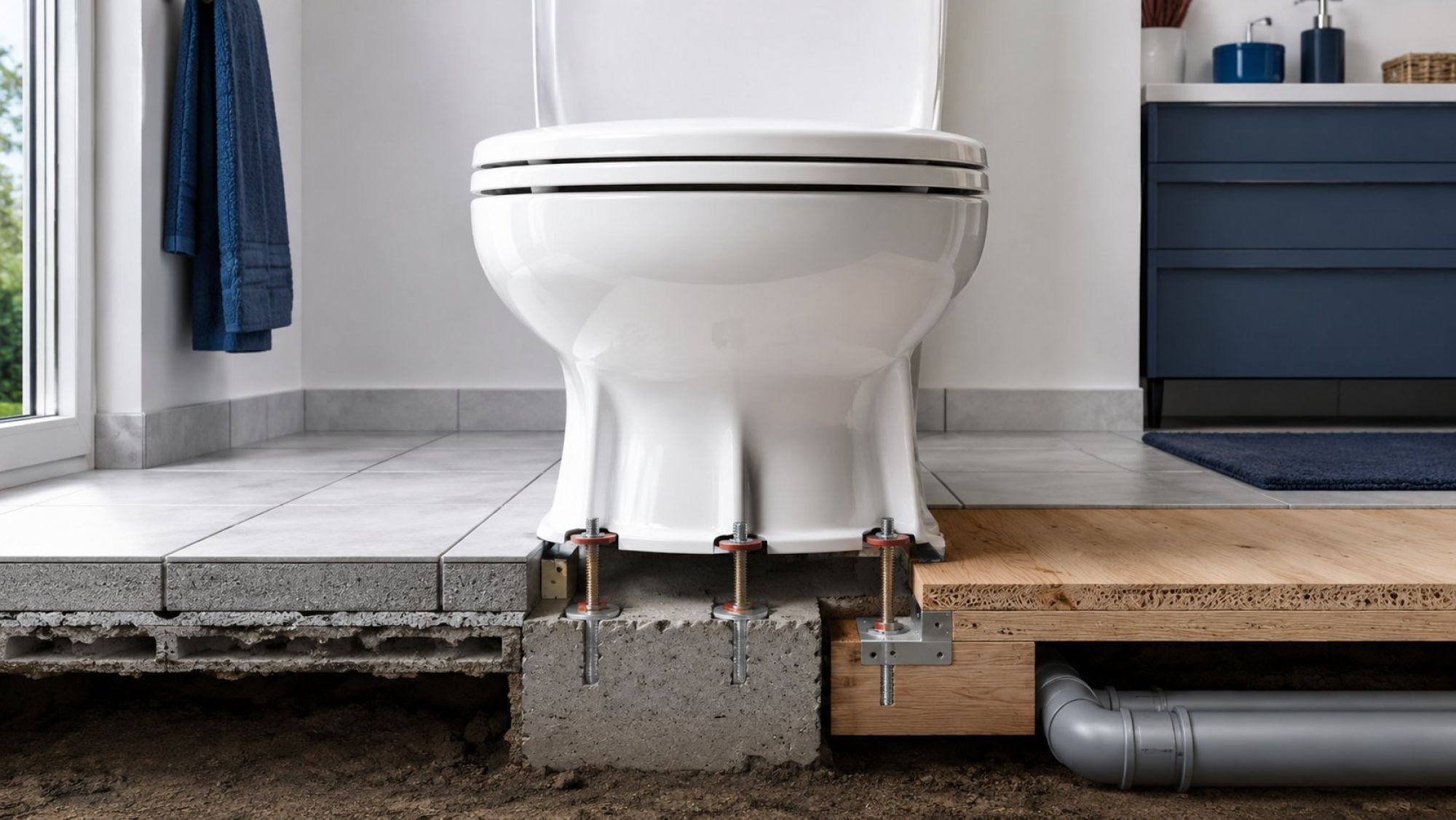

Плитка, стяжка и деревянное основание: как различается фиксация чаши

Канализационное соединение не удерживает унитаз на месте. Эксплуатационную нагрузку должно воспринимать механическое крепление, установленное в прочное основание. Поэтому оценка пола так же важна, как выбор выпуска: внешне ровная поверхность может скрывать слабый выравнивающий слой, пустоту под плиткой или подвижные доски.

Плитка на прочном основании

При облицованном полу крепеж проходит через плитку и должен работать в несущем слое под ней. Керамика чувствительна к точечной нагрузке и перекосу, поэтому положение отверстий нельзя выбирать без учета штатных крепежных зон чаши. До сверления также выясняют, нет ли в намеченных местах труб, кабелей или контуров обогрева.

Ровность основания проверяют в том положении, где унитаз будет подключен к канализации. Если корпус качается, затягивание крепежа не должно использоваться как способ притянуть керамику к неровному полу: это создает напряжение в основании чаши. Сначала устанавливают причину зазора и согласуют опирание по контуру.

Стяжка и выравнивающие слои

Само наличие стяжки еще не подтверждает, что выбранный крепеж будет держаться надежно. Значение имеют ее состояние и расположение прочного основания. Крепежную систему подбирают с учетом конструкции пола и рекомендаций изготовителя унитаза. Если под покрытием проходят скрытые коммуникации, их трассу проверяют до разметки отверстий.

Деревянное основание

На деревянном полу важно исключить подвижность и локальный прогиб в зоне опирания. Крепление должно входить в элемент, способный воспринимать нагрузку, а не только в тонкий верхний слой. Если основание меняет положение под чашей, жесткая керамика и канализационный стык будут испытывать переменные усилия.

Прокладка между керамикой и полом помогает распределить контакт и отделить чашу от твердой поверхности, если такое решение предусмотрено выбранной системой монтажа. Санитарный герметик может закрывать внешний контур и препятствовать попаданию воды под основание, но он не заменяет штатный крепеж и уплотнение канализационного соединения.

Пробный пролив и контроль контура: признаки герметичного подключения

Приемку начинают до того, как соединение окажется полностью закрыто декоративными элементами или станет недоступным для осмотра. Проверяют посадку выпуска в манжете, положение соединителя в раструбе и сухость прилегающих поверхностей. Затем выполняют несколько последовательных смывов, наблюдая за узлом во время прохождения воды и сразу после него.

Один сухой смыв не всегда показывает поведение соединения. Важно осмотреть весь доступный контур: нижнюю часть манжеты, место входа в раструб и участок пола под соединителем. Капля может появиться на стыке, пройти по поверхности детали и обнаружиться в стороне от фактического места утечки.

После пролива чашу проверяют на устойчивость. Она должна опираться на основание без раскачивания, а крепеж — сохранять ее положение без смещения. Подвижность нельзя устранять дополнительным натяжением гофры или заполнением зазора одним герметиком: сначала требуется надежное опирание и механическая фиксация.

Влагу оценивают по месту и моменту появления. Конденсат образуется на холодной поверхности и обычно не связан с прохождением воды через конкретный стык. Остаточная вода могла сохраниться после сборки или попасть на пол при подключении. Протечка отличается повторяемостью: свежая влага появляется у соединения во время смыва или после каждого нового пролива.

Чтобы не спутать следы, доступные поверхности перед повторной проверкой вытирают насухо и снова наблюдают за ними при смыве. Если влага возвращается, узел нельзя считать принятым только потому, что объем воды невелик. Контроль завершают, когда соединение остается сухим, чаша не качается, а ее окончательное положение сохраняет доступ к подводке, двери и проходу.
