Обжим витой пары на 8 жил: почему соединение может остаться на 100 Мбит/с

После замены штекера сеть может заработать, но согласовать только 100 Мбит/с вместо гигабитного режима. Это не противоречие: наличие восьми жил под контактами еще не подтверждает, что кабельная линия сохранила четыре работоспособные пары. Для быстрого соединения важны электрическая непрерывность, правильное попарное расположение проводников, качество контакта и геометрия окончания.

Обжим витой пары следует оценивать как часть линии между двумя сетевыми портами. На результат влияют оба окончания, кабель, промежуточные соединения, настройки и возможности оборудования. Поэтому линк на 100 Мбит/с после монтажа указывает направление диагностики, но сам по себе не доказывает, что дефект находится именно в новом штекере.

Четыре витые пары внутри восьмижильного кабеля

Восьмижильный сетевой кабель состоит не из восьми независимых параллельных проводников. Жилы объединены в четыре физические пары, причем два проводника каждой пары скручены друг с другом. Электрический сигнал передается по такой паре как по симметричной линии: для приема важна разность сигналов между ее проводниками, а не только состояние каждой жилы по отдельности.

Скрутка помогает двум проводникам находиться в сходных условиях относительно внешних электромагнитных воздействий. Помеха в значительной степени воздействует на них одинаково, благодаря чему приемнику проще отделить полезный сигнал. Геометрия пар также ограничивает их взаимное влияние. Различающийся шаг скрутки у соседних пар является особенностью конструкции кабеля, поэтому распрямлять их без необходимости не следует.

Жилы нельзя считать взаимозаменяемыми лишь потому, что после монтажа они проводят ток. Если один проводник логического канала взять из одной физической пары, а второй — из другой, цепь может остаться непрерывной. Однако два проводника уже не будут скручены друг с другом на протяжении кабеля, и симметрия сигнального тракта нарушится.

Правильное окончание одновременно сохраняет назначение контактов и физические пары. Два проводника каждой исходной скрутки должны попадать на предусмотренные парные позиции, а на обоих концах применяется одна согласованная схема обжима. Ошибка в принадлежности пары может быть незаметна при осмотре уже собранного прозрачного штекера.

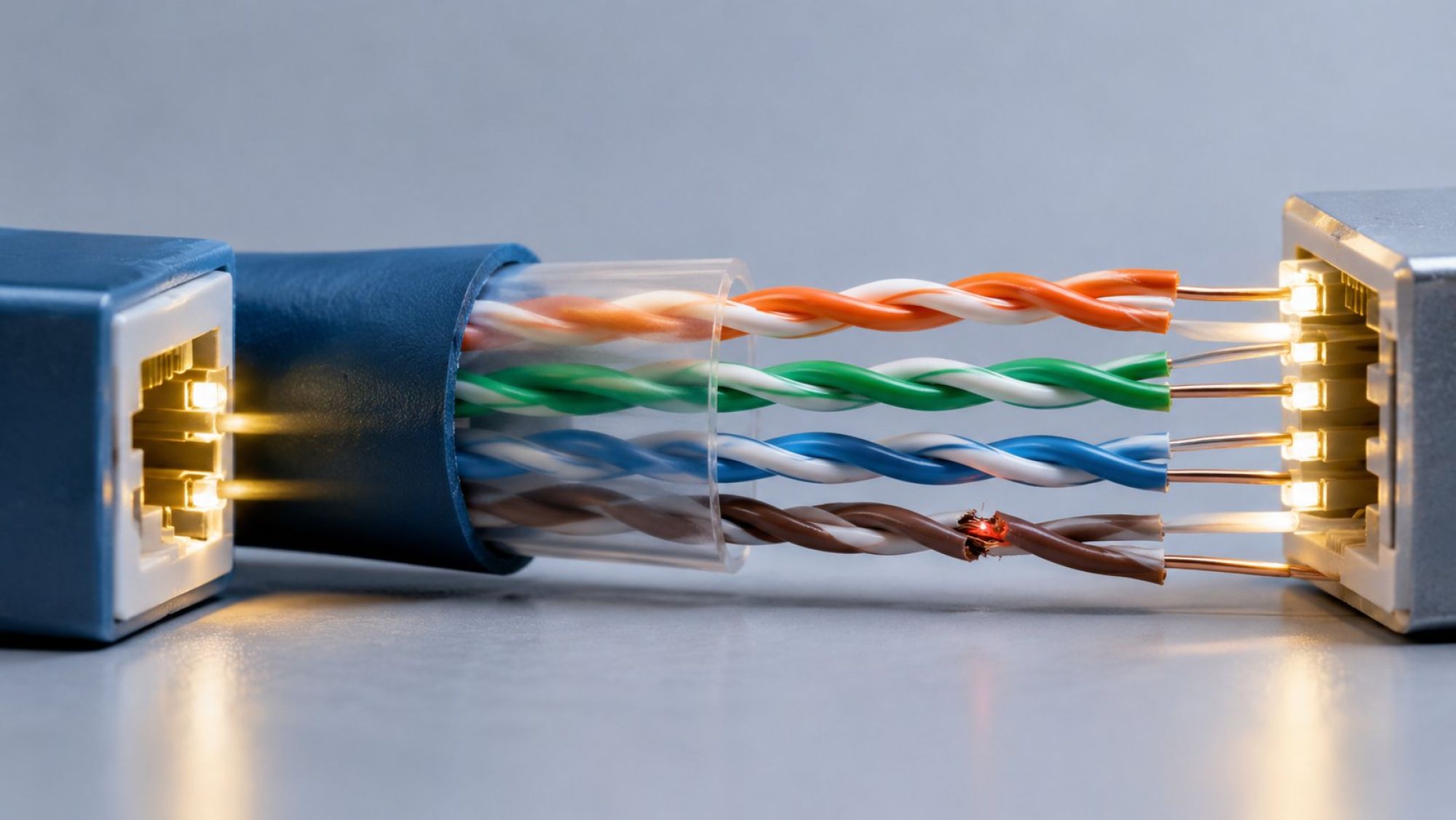

100BASE-TX и 1000BASE-T: сколько пар участвует в передаче

Режим 100BASE-TX использует две пары. Поэтому линия способна работать на 100 Мбит/с, даже если две другие пары разомкнуты, плохо оконцованы или не образуют пригодный сигнальный тракт. Пользователь видит доступ к сети и может ошибочно принять это за подтверждение исправности полного восьмижильного соединения.

Для 1000BASE-T используются все четыре пары. Если одна из них не обеспечивает устойчивую передачу, гигабитный режим может не установиться, хотя две пары, необходимые для 100BASE-TX, остаются рабочими. Причиной бывает обрыв, неполный контакт, смешение физических пар или повреждение кабеля рядом с окончанием.

После подключения порты выполняют согласование поддерживаемых режимов. При проблеме с гигабитным соединением некоторые сочетания портов и настроек могут после повторного согласования установить 100 Мбит/с, если этот режим поддерживается и соответствующий тракт работоспособен. Такое понижение не является обязательным поведением любого порта: конкретное оборудование может не поднять линк, периодически пересогласовывать его или показать нестабильное соединение.

Линк на 100 Мбит/с возможен и без ошибки обжима. Один из портов или промежуточных устройств может поддерживать только Fast Ethernet, а режим адаптера может быть ограничен настройкой. Поэтому скорость рассматривают вместе с конфигурацией оборудования и результатами последовательного исключения компонентов.

Согласование линка на 100 Мбит/с после установки нового штекера

Сначала следует отделить скорость физического соединения от скорости загрузки файлов и результата интернет-теста. Link speed показывает режим между соседними Ethernet-портами. Реальная скорость доступа в интернет зависит также от тарифа, маршрута, удаленного сервера и текущей нагрузки, поэтому по одному тесту загрузки нельзя оценить качество окончания кабеля.

Согласованный режим обычно отображается в состоянии проводного подключения, свойствах сетевого адаптера или интерфейсе сетевого оборудования. Названия пунктов различаются, но искать нужно скорость Ethernet-порта. Если показания доступны с обеих сторон, их полезно сопоставить и одновременно проверить, не зафиксированы ли вручную скорость или дуплекс.

Если до замены штекера те же порты и линия работали на гигабитной скорости, а сразу после монтажа стали показывать 100 Мбит/с, новое окончание становится обоснованным подозреваемым. Жила могла не дойти до рабочей зоны контакта, сместиться при вводе в корпус или повредиться рядом со снятой оболочкой. Возможен и нестабильный контакт, который меняется при движении кабеля.

Диагностику начинают с возврата штатного автосогласования и проверки возможностей обоих портов. Затем исключают промежуточные устройства, по возможности меняют порт и подключают заведомо исправный патч-корд. Эти действия позволяют понять, сохраняется ли ограничение скорости с другим коротким кабелем и связано ли оно с конкретным портом или с проверяемой стационарной линией.

После этого осматривают оба окончания: одинаково ли ориентированы штекеры при сравнении, соблюдена ли выбранная схема, не перепутаны ли проводники, дошли ли они до рабочей зоны и зафиксирована ли оболочка. Кабель возле штекера не должен иметь резкого перегиба, сильного пережатия или следов повреждения. Принудительная установка гигабитного режима дефект пары не исправляет и может привести к отсутствию линка.

Если замена портов и заведомо исправного патч-корда не меняет link speed либо контакт остается нестабильным, требуется инструментальная проверка wiremap, разделенных пар и высокочастотных характеристик линии. По результатам восстанавливают проблемное окончание совместимым разъемом, а затем повторно проверяют согласование. Такой сервисный сценарий особенно уместен для скрытой или длинной трассы, где многократный пробный переобжим не локализует неисправность и способен укоротить доступный конец кабеля.

Все контакты звонятся, но передача нестабильна: эффект split pair

Проверка непрерывности помогает обнаружить обрыв, короткое замыкание, перестановку или отсутствующую жилу. Но последовательное прохождение сигнала по контактам не всегда показывает, что сигнальные каналы составлены из правильных физических пар. Для этого важно проверять не только соответствие номеров на концах, но и принадлежность проводников исходным скруткам.

Split pair, или разделенная пара, возникает, когда контактные позиции формально соединены, но два проводника одного канала принадлежат разным физическим парам. Электрическая цепь при этом может быть замкнута. На рабочих частотах такие проводники не образуют прежнюю симметричную линию, поскольку каждый из них скручен с проводником другого канала.

В результате возрастает взаимное влияние сигналов и ухудшается устойчивость передачи. Линия может работать на пониженной скорости, терять линк или проявлять ошибки только под нагрузкой. Конкретный симптом зависит от длины и состояния трассы, характеристик оборудования и расположения дефекта, поэтому один лишь линк на 100 Мбит/с не позволяет уверенно диагностировать split pair.

Wiremap отвечает на вопрос о соединении контактов между концами. Некоторые кабельные измерительные приборы дополнительно выявляют разделенные пары и оценивают параметры, связанные с передачей высокочастотного сигнала. Возможности конкретного тестера нужно определять по его документации: обозначение «кабельный тестер» само по себе не гарантирует проверку всех характеристик линии.

При подозрении на split pair сверяют раскладку обоих окончаний с выбранной схемой и прослеживают, чтобы проводники каждой исходной скрутки оставались вместе. Если визуальная проверка невозможна или после повторного окончания симптом сохраняется, дальнейшую локализацию выполняют измерением, а не серией случайных перестановок жил.

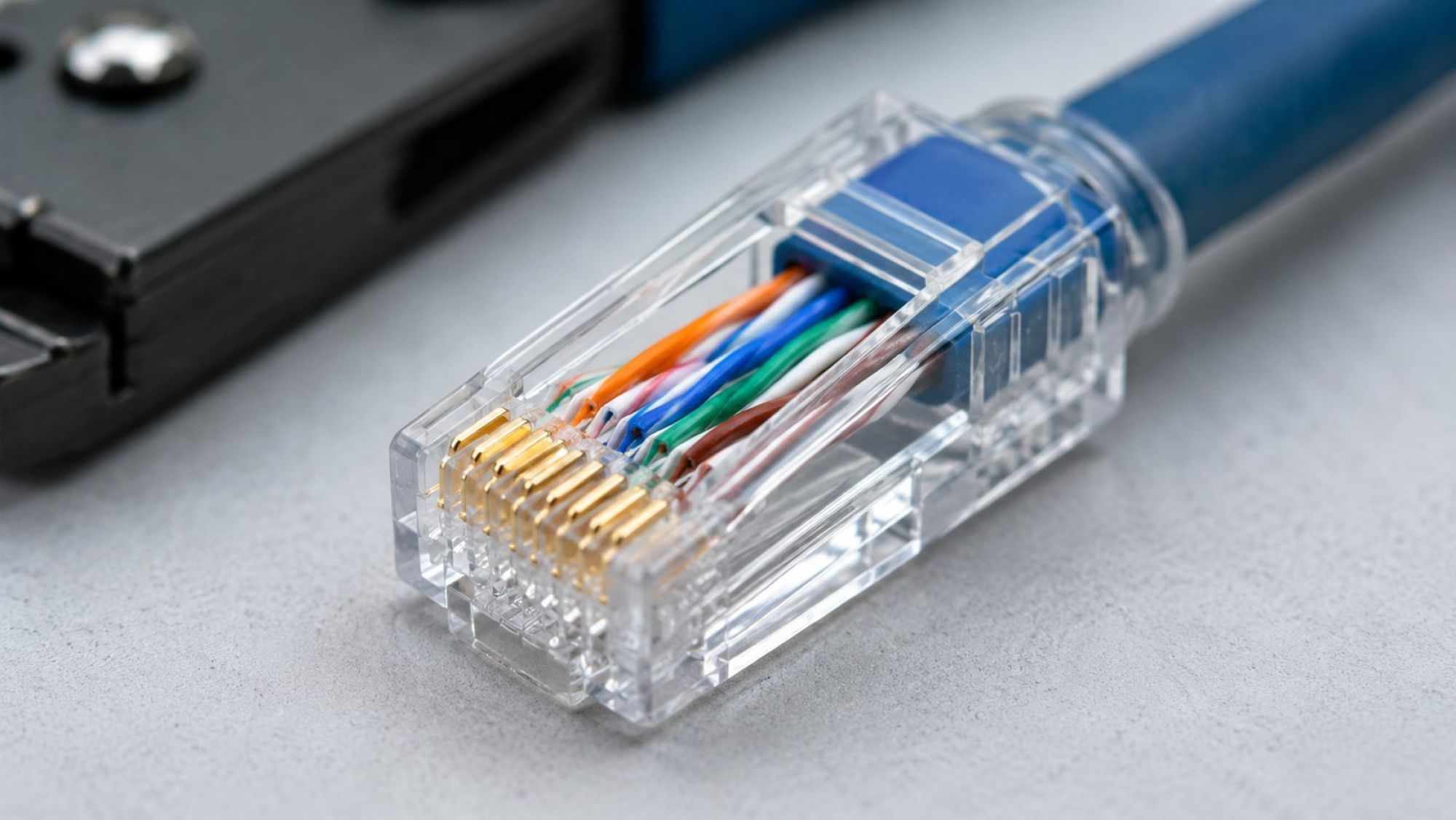

Длина расплетения у штекера и потеря характеристик линии

Даже при правильном распределении цветов качество окончания зависит от сохранения скрутки возле контактов. Чтобы выстроить жилы перед установкой штекера, их приходится распрямить, но этот участок должен оставаться настолько коротким, насколько позволяет конструкция совместимого разъема. Чрезмерное расплетение меняет взаимное расположение проводников и уменьшает помехоустойчивость окончания.

Такой дефект не обязательно заметен после сборки. Штекер может защелкнуться, а проводники — дойти до передней части корпуса. При этом переход от скрученных пар к длинному прямому участку создает электрическую неоднородность, способную усилить взаимное влияние каналов и ухудшить передачу высокочастотного сигнала.

Единую допустимую длину расплетения нельзя назначить без учета конкретного кабеля и разъема. Практическим ориентиром служит инструкция совместимой кабельной системы: скрутку сохраняют максимально близко к зоне окончания, одновременно обеспечивая правильную посадку проводников. Если жилы приходится долго выпрямлять, перекручивать или натягивать, раскладку лучше подготовить заново.

На геометрию влияют также сильный перегиб, пережатие оболочки и деформация пар при зачистке. Оболочка должна входить в предусмотренную зону фиксации, чтобы рывок или вес кабеля не передавался непосредственно на отдельные жилы. Нож для снятия оболочки не должен повреждать изоляцию проводников или надрезать медь.

Маркировка категории на кабеле описывает сам компонент, но не заменяет оценку собранной линии. После монтажа результат зависит от кабеля, разъемов, качества обоих окончаний и промежуточных соединений. Поэтому при устойчивом ограничении скорости проверяют готовый тракт, а не только надпись на оболочке.

Одножильный и многожильный проводник: контакт ножей штекера с медью

В одножильном кабеле каждый проводник представляет собой цельную жилу, а в многожильном собран из нескольких тонких проволок. Эти конструкции по-разному ведут себя при изгибе и при установке контакта. Однако само обозначение solid или stranded не позволяет оценить соединение без характеристик конкретного штекера.

Разъем должен быть заявлен изготовителем как совместимый с конструкцией и размером проводника. Контактные элементы разных штекеров могут отличаться, поэтому внешний вид и одинаковое число позиций не подтверждают взаимозаменяемость. Есть разъемы для определенного типа жил и исполнения с более широким диапазоном применения, но совместимость проверяют по описанию изделия.

Неподходящий штекер способен дать внешне аккуратное, но нестабильное окончание. Контакт может лишь частично касаться меди, смещать проводник или недостаточно удерживать его. При неподвижном кабеле линк иногда сохраняется, а после изгиба или натяжения скорость пересогласовывается либо соединение пропадает.

При выборе учитывают заявленные тип и размер проводника, наружный диаметр кабеля, категорию компонентов и способ монтажа. Повторное обжатие того же несовместимого штекера не устраняет причину. Надежнее отрезать поврежденный участок в пределах доступной длины и установить новый подходящий разъем с соблюдением его инструкции.

После переоконцевания кабель проверяют в неподвижном состоянии и при легком изменении положения возле штекера, не создавая резких перегибов. Изменение линка от небольшого движения указывает на механическую нестабильность окончания и требует повторной проверки контактов и фиксации оболочки.

PoE на четырех парах: почему нельзя оценивать питание только по наличию линка

По витой паре могут одновременно передаваться данные и питание подключенного устройства. В зависимости от совместимого оборудования питание задействует предусмотренные для него пары и контакты. Поэтому горящий индикатор линка не подтверждает исправность всей цепи питания, так же как включившееся устройство не доказывает пригодность линии для гигабитной передачи.

Соединение может согласоваться на 100 Мбит/с по работоспособным парам, в то время как дефект другого контакта влияет на питание. Нестабильное окончание способно проявляться перезапусками устройства, пропаданием связи при нагрузке или изменением поведения после движения кабеля. Эти признаки не локализуют неисправность, но требуют отдельной проверки данных и питания.

Условия работы зависят от питающего и подключенного оборудования, кабеля, разъемов, длины трассы и качества соединений. Без характеристик конкретной системы нельзя делать точные выводы о допустимой нагрузке или состоянии контактов. Проверку выполняют совместимыми средствами, рассчитанными на используемое оборудование.

Перед снятием или повторной установкой штекера питание линии отключают со стороны источника и убеждаются, что подключенное устройство обесточено. После восстановления окончания отдельно проверяют согласованную скорость, стабильность связи и нормальную работу питания с подключенной штатной нагрузкой.

Итоговый линк на 100 Мбит/с означает только то, что два порта смогли установить этот режим. Для возвращения гигабитной скорости нужно последовательно исключить ограничения оборудования, проверить четыре физические пары, качество обоих окончаний и совместимость разъемов. Если простая замена порта и патч-корда не меняет результат, измерение линии и профессиональное восстановление окончания дают более надежный ответ, чем повторный обжим без локализации дефекта.
