Обжимка RJ45: как сопоставить инструмент, штекер и тип витой пары

Обжим витой пары начинается не с выбора самых дорогих клещей, а с проверки совместимости трех компонентов: матрицы инструмента, корпуса штекера и проводников кабеля. Надпись RJ45 на упаковке сама по себе не подтверждает, что детали подойдут друг к другу. Значение имеют формат посадочного места, способ ввода жил, конструкция контактов, размеры кабеля и наличие экрана. Если подходящих компонентов или инструмента нет, можно обратиться за услугой «Обжим витой пары».

Удобнее рассматривать будущий монтаж как единую систему. Сначала определяется формат разъема, затем тип штекера и поддерживаемые им проводники, после этого — размеры кабеля и особенности инструмента. Такая последовательность помогает обнаружить несовместимость до того, как штекер окажется зажат в неподходящей матрице.

8P8C, 6P и сменные матрицы: какой формат обжимает инструмент

Первый ориентир — маркировка гнезд на корпусе клещей. Обозначения 8P и 6P указывают на разные форматы модульных разъемов и, соответственно, на разную ширину посадочного места. Для сетевого штекера 8P8C требуется матрица, рассчитанная именно на такой корпус. Наличие рядом гнезда 6P не делает его альтернативой: геометрия разъема и положение рабочих элементов отличаются.

В фиксированной матрице посадочные места являются частью инструмента. Их набор нужно проверять до покупки по маркировке и паспорту клещей. Внешне похожие модели могут поддерживать разные разъемы, поэтому общего описания вроде клещи для RJ недостаточно. В перечне совместимости должен быть указан необходимый формат.

Сменная матрица позволяет использовать одну рукоятку для нескольких типов разъемов, но совместимость также определяется спецификацией. Важно проверить не только обозначение самой матрицы, но и то, что она предназначена для конкретной рамы инструмента. Матрица должна устанавливаться без люфта и занимать предусмотренное производителем положение.

При сжатии рукояток рабочие элементы матрицы воздействуют на контакты штекера и его фиксатор оболочки. Если посадочное место слишком узкое, широкое или иначе сформировано, усилие распределяется не там, где задумано конструкцией разъема. Корпус может перекоситься, защелка — повредиться, а контакты — опуститься на разную глубину. Даже если после этого штекер внешне выглядит обжатым, такой результат нельзя считать подтверждением совместимости.

• Для фиксированной матрицы: сверяют маркировку каждого гнезда и список разъемов в паспорте.
• Для сменной матрицы: дополнительно проверяют совместимость вставки с рамой инструмента.
• Для нестандартного корпуса: учитывают не только число позиций, но и форму, толщину и расположение элементов штекера.

Обычный и проходной штекер: где требуется обрезной нож

У стандартного штекера торец закрыт. Подготовленные жилы сначала выравнивают по длине, затем вводят внутрь до передней стенки корпуса. Матрица вдавливает контакты и фиксирует оболочку, но не должна отрезать проводники у торца: они уже находятся внутри штекера.

Проходной штекер, или pass-through, устроен иначе. Его каналы открыты, поэтому жилы выходят наружу через переднюю часть корпуса. Это облегчает визуальный контроль порядка проводников перед обжимом, однако выступающие концы необходимо удалить. Срез должен находиться в предусмотренном месте и не оставлять длинных фрагментов, способных помешать установке штекера в ответную часть.

У совместимого проходного инструмента возле матрицы располагается обрезное лезвие. Во время полного рабочего цикла оно удаляет выступающие жилы одновременно с посадкой контактов. Здесь важна совместимость всей пары: самого pass-through-штекера и обжимки. Наличие любого ножа на клещах еще ничего не доказывает. Отдельные режущие элементы могут предназначаться для укорачивания кабеля или снятия оболочки, а не для торцевой обрезки жил.

Если обычный инструмент не имеет предусмотренного обрезного механизма, проходной корпус не превращает его в подходящий только потому, что помещается в гнездо. И обратная ситуация требует проверки: лезвие проходной матрицы не должно задевать закрытый корпус стандартного штекера. Поддерживаемый сценарий следует искать в руководстве к инструменту и в инструкции к разъему.

Состояние режущей кромки влияет на чистоту торца. Затупленное или поврежденное лезвие может не отрезать жилы полностью, потянуть их либо оставить неровные выступы. Поэтому контроль проходного соединения включает осмотр не только контактов, но и переднего среза.

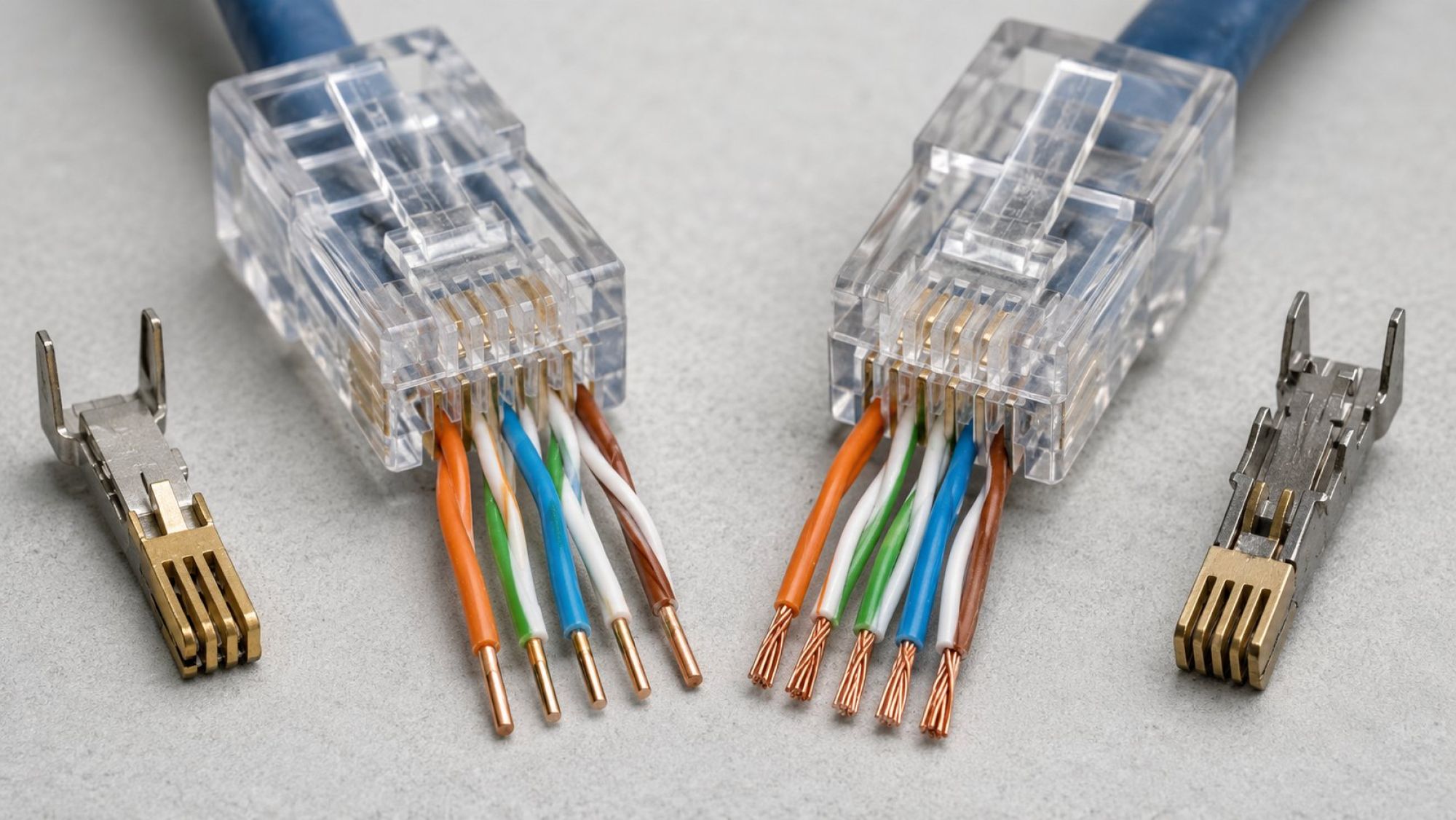

Solid и stranded: конструкция контактных ножей под разные проводники

Категория кабеля не отвечает на вопрос, с какими контактами штекера совместима его жила. Внутри изоляции может находиться цельный проводник solid или пучок тонких проволок stranded. Они по-разному воспринимают давление контактного ножа, поэтому подходящий тип должен быть прямо указан в спецификации разъема.

В варианте solid токопроводящая часть представляет собой одну цельную жилу. Контакт штекера должен занять предусмотренное положение относительно этого проводника и создать соединение без случайного смещения в сторону. Геометрия рабочих выступов выбирается изготовителем штекера с учетом цельной жилы и допустимого диапазона ее размеров.

У stranded проводник состоит из пучка проволок. Контакт рассчитанного для него штекера взаимодействует с этим пучком так, чтобы соединение формировалось в предусмотренной зоне. Применение контакта, предназначенного только для другой конструкции проводника, нельзя оправдать тем, что штекер удалось физически надеть на кабель.

По внешнему виду прозрачного корпуса не всегда можно надежно определить назначение контактных ножей. У разных разъемов они могут отличаться формой и числом рабочих выступов, но превращать такое наблюдение в универсальное правило не следует. Рабочий критерий — маркировка или таблица совместимости производителя, где указано solid, stranded либо поддержка обоих вариантов.

Проверка должна охватывать не только слово solid или stranded. Спецификация штекера может ограничивать допустимые размеры проводника и изоляции. Два кабеля с одинаковой категорией способны различаться по конструкции жилы, поэтому один и тот же коннектор не становится автоматически подходящим для обоих.

• Сначала определяют конструкцию проводника по маркировке и описанию кабеля.
• Затем находят в спецификации штекера разрешенный тип жилы.
• После этого сверяют допустимые размеры, а не ориентируются только на Cat5e или Cat6.

Cat5e, Cat6 и наружный диаметр: войдет ли кабель в корпус штекера

Обозначение категории описывает не всю механическую конструкцию кабеля. Кабели Cat5e и Cat6 могут отличаться диаметром изоляции отдельных жил, общей толщиной оболочки, наличием внутреннего разделителя и другими элементами. Поэтому правило выбирать штекер только по совпадению надписи Cat на упаковках недостаточно.

Первое размерное ограничение связано с каналами для отдельных жил. Изолированный проводник должен проходить в свой канал без чрезмерного усилия, но и не располагаться там бесконтрольно. Если изоляция слишком толстая, жила не дойдет до рабочей зоны контакта. Если сочетание размеров не предусмотрено изготовителем, правильное положение проводника после обжима нельзя считать гарантированным.

Второе ограничение — общий наружный диаметр кабеля. Оболочка должна войти в заднюю часть корпуса настолько, чтобы ее захватил фиксатор штекера. Этот элемент предназначен для удержания кабеля за оболочку, а не за расплетенные отдельные жилы. Слишком толстый кабель может не войти в корпус, а слишком тонкий — не получить предусмотренной фиксации.

В некоторых разъемах используется направляющая вставка load bar. Жилы сначала пропускают через ее отдельные отверстия или каналы, выравнивают, а затем вместе со вставкой вводят в корпус. Такая деталь помогает сохранить заданное расположение проводников, но одновременно добавляет собственные размерные условия. Использовать случайную вставку от другого штекера нельзя: она является частью конкретной конструкции.

Наличие load bar также влияет на порядок подготовки кабеля. Длина расплетенного участка, положение вставки и глубина ввода определяются монтажной инструкцией разъема. Если вставка не доходит до штатного места, причиной может быть не техника нажатия клещей, а несовпадение размеров жил и каналов.

Для выбора нужно сопоставить размерные данные из двух документов: характеристики кабеля и диапазон, заявленный для штекера. Проверяют диаметр изоляции жил, наружный диаметр оболочки, тип проводника и особенности внутренней конструкции. Отдельный инструмент для Cat6 нужен не во всех случаях: решающим остается то, поддерживает ли матрица выбранный корпус и обеспечивает ли предусмотренный цикл обжима.

Экранированный штекер: металлический корпус, дренажный провод и зажим оболочки

Экранированный разъем отличается не просто металлической накладкой. Его конструкция должна обеспечивать предусмотренное соединение экрана кабеля с металлической частью штекера и одновременно удерживать оболочку. Порядок размещения фольги, оплетки и дренажного проводника зависит от конкретной кабельной системы, поэтому его сверяют со схемой монтажа выбранного разъема.

Экран не должен оказаться случайно скомканным внутри корпуса или полностью удаленным там, где производитель предусматривает контакт. В то же время нельзя самостоятельно назначать дренажному проводу точку подключения, которой нет в инструкции. Механическое соприкосновение металлических частей само по себе не подтверждает правильную непрерывность экрана.

Задний зажим экранированного штекера может выполнять сразу две связанные задачи: фиксировать кабель за оболочку и прижимать предусмотренный элемент экрана. Для этого оболочка должна быть введена на требуемую конструкцией глубину, а подготовленный экран — расположен по монтажной схеме. Если под зажим попали только отдельные жилы, кабель лишается нормальной разгрузки от натяжения.

Металлический корпус требует отдельной проверки матрицы. Экранированный штекер может быть толще или иметь выступающие элементы, которых нет у обычного прозрачного коннектора. Совпадение формата 8P8C не гарантирует, что корпус свободно войдет в посадочное место и не будет деформирован при сжатии. В паспорте инструмента должна быть заявлена совместимость с соответствующей конструкцией разъема.

Вопрос подключения экрана на остальных участках линии нельзя решать по общему виду одного штекера. Непрерывность экранированной системы и способ ее соединения с предусмотренными компонентами определяются документацией производителя всей выбранной системы.

Храповик, параллельный ход и регулировка прижима: что влияет на повторяемость

После проверки формата матрицы можно оценивать механику клещей. Ее задача — повторять рабочий цикл с предсказуемым перемещением элементов, воздействующих на контакты и фиксатор оболочки. Дополнительные функции имеют смысл только после подтверждения совместимости с разъемом.

Храповый механизм не дает рукояткам свободно разойтись в середине штатного цикла и помогает довести движение до предусмотренной конечной точки. Это полезно для повторяемости, но храповик не распознает неподходящий штекер. Если корпус или матрица выбраны неправильно, полный цикл лишь приложит усилие к несовместимой комбинации.

Наличие параллельного хода и его назначение следует проверять по паспорту конкретных клещей. Качество результата оценивают на контрольном образце.

Регулировка прижима допустима только тогда, когда она предусмотрена производителем и описана в руководстве. Самовольное вращение винтов или смещение упоров может изменить конечное положение матрицы. Слишком малое перемещение не обеспечит требуемой посадки, а чрезмерное способно повредить контакты или пластиковый корпус.

Перед работой осматривают матрицу и режущие элементы. Насторожить должны заметный люфт, сколы, деформация рабочих поверхностей, неравномерное смыкание и повреждение режущей кромки. На проходном инструменте отдельно проверяют лезвие торцевого среза. Загрязнения и остатки изоляции удаляют только способом, разрешенным руководством по обслуживанию.

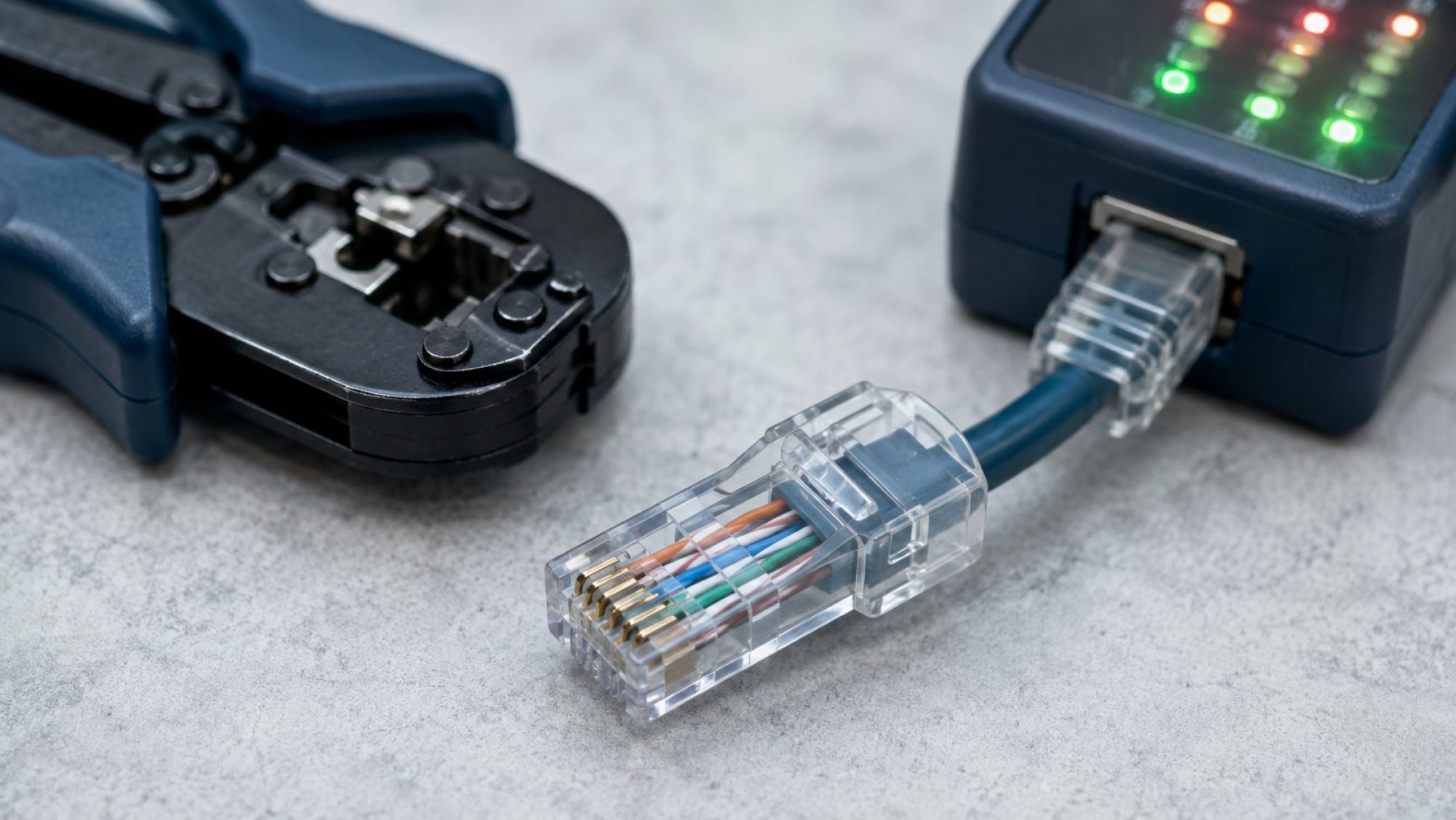

Работу инструмента оценивают по одному контрольному образцу. Критериями проверки служат фиксация наружной оболочки, равномерная посадка контактов, чистота среза у проходного штекера и соответствие результата wiremap выбранной схеме подключения.

Контрольный образец: фиксация оболочки, посадка контактов и wiremap

Даже после сверки характеристик первую собранную комбинацию стоит считать контрольным образцом. Он показывает, как конкретные кабель, штекер и инструмент взаимодействуют на практике. Проверка начинается с механической части и заканчивается тестированием последовательности проводников.

С тыльной стороны штекера смотрят, попала ли наружная оболочка под предусмотренный фиксатор. Он должен удерживать кабель за оболочку. Если внутри зажаты только расплетенные жилы, натяжение будет передаваться непосредственно к контактной зоне. Одновременно проверяют, что корпус не треснул и не получил заметного перекоса.

Через прозрачную часть обычного штекера можно оценить, дошли ли жилы до передней зоны и сохранили ли заданный порядок. Контакты должны быть посажены равномерно, без явно выступающего элемента среди соседних. У проходного разъема дополнительно осматривают чистоту торцевого среза: наружу не должны выходить неудаленные фрагменты проводников.

После визуального контроля кабель подключают к wiremap-тестеру в соответствии с инструкцией прибора. Такой режим показывает соответствие проводников контактам на двух концах и помогает обнаружить обрыв, перестановку или нежелательное соединение между жилами, если это поддерживается конкретным тестером. Результат сравнивают с выбранной схемой подключения, одинаково рассматривая оба конца линии.

Визуальный осмотр не показывает скрытый электрический дефект, а простая прозвонка не оценивает все свойства линии передачи данных. Wiremap также не следует представлять как полную сертификацию кабельной линии: он подтверждает карту соединений в пределах возможностей прибора, но не заменяет измерения характеристик передачи.

1. Проверить захват наружной оболочки и целостность корпуса.
2. Сравнить глубину посадки контактов и положение всех жил.
3. Для pass-through осмотреть торец после работы обрезного ножа.
4. Проверить последовательность проводников в режиме wiremap.
5. Только после успешного контрольного образца использовать ту же комбинацию инструмента, штекера и кабеля для остальных соединений.
